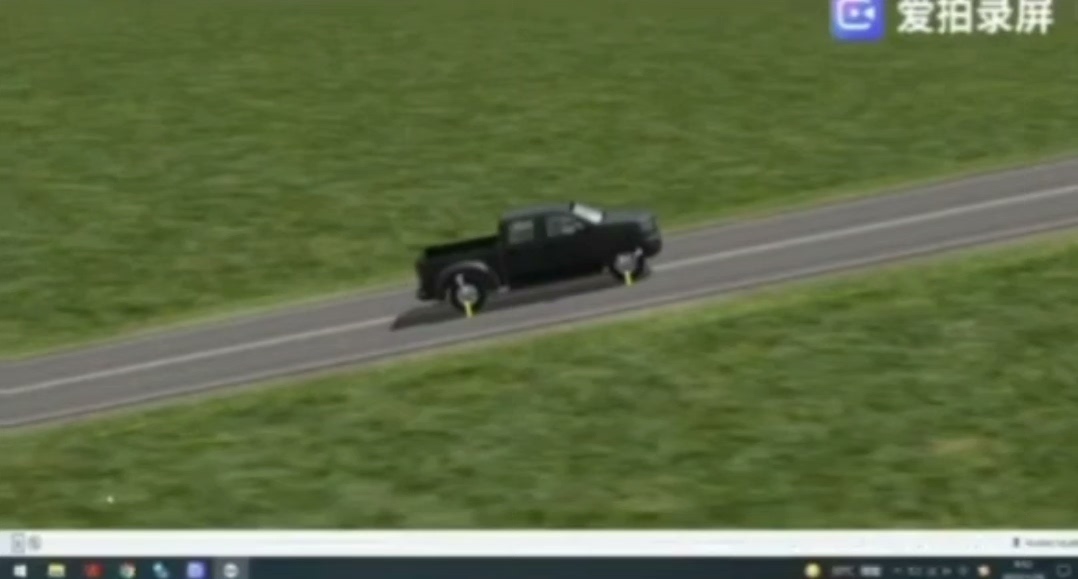

EPB电子驻车制动系统Simulink模型（参考VDA305_100标准进行模型搭建）版本:matlab2018a，可生成低版本模型包括:有刷直流电机+执行器模型，word说明文档，电机参数m文件，SSM模块，PBC模块，数据处理模块，与trucksim联合仿真进行过验证。模型可实现功能:常规夹紧与释放，溜车再夹与自动释放，动态减速。其他功能也可基于模型继续开发。

最近捣鼓了个 EPB 电子驻车制动系统的 Simulink 模型，跟大伙分享分享。这个模型可是严格参考 VDA305_100 标准搭建的，用的是 matlab2018a 版本，不过好消息是它还能生成低版本，兼容性杠杠的。

模型组件大揭秘

有刷直流电机 + 执行器模型
- 这部分是模型的关键动力输出环节。在 Simulink 里搭建有刷直流电机模型时，要考虑电机的电气和机械特性。比如，电机的电压平衡方程：$V = RaIa + La\frac{dIa}{dt} + Eb$，其中$V$是施加的电压，$Ra$是电枢电阻，$Ia$是电枢电流，$La$是电枢电感，$E_b$是反电动势。在 Simulink 里可以通过一系列模块来实现这个方程。
- 简单的代码示例（伪代码）：

% 设定电机参数
Ra = 0.5; % 电枢电阻
La = 0.01; % 电枢电感
Kb = 0.05; % 反电动势常数
% 模拟时间
tspan = 0:0.01:10;
% 初始条件
x0 = [0;0]; % 电流和速度初始值
% 定义微分方程
odefun = @(t,x) [(1/La)*(u - Ra*x(1) - Kb*x(2)); (1/J)*(Kt*x(1) - B*x(2) - T_load)];
[t,x] = ode45(odefun,tspan,x0);

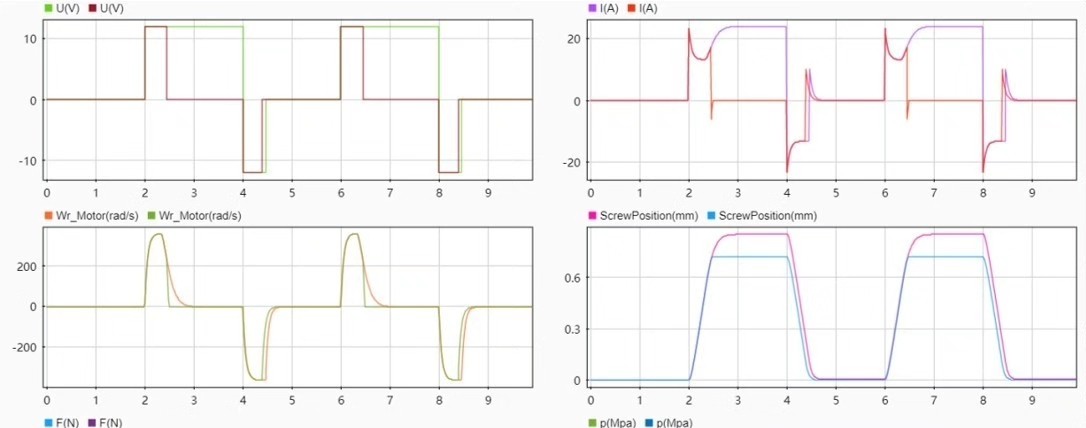

上述代码大概模拟了电机电流和速度随时间的变化，实际在 Simulink 模型中，会通过专门的模块来实现类似功能，像 Integrator 模块来处理微分环节等。执行器模型则根据电机的输出进行相应的动作，比如控制刹车片的夹紧与松开。

word 说明文档

这可太重要了，它详细记录了模型的搭建思路、各个模块的功能、参数设置依据以及如何使用模型等内容。就好比模型的使用指南，无论是自己后续回顾，还是给别人介绍模型，都离不开它。

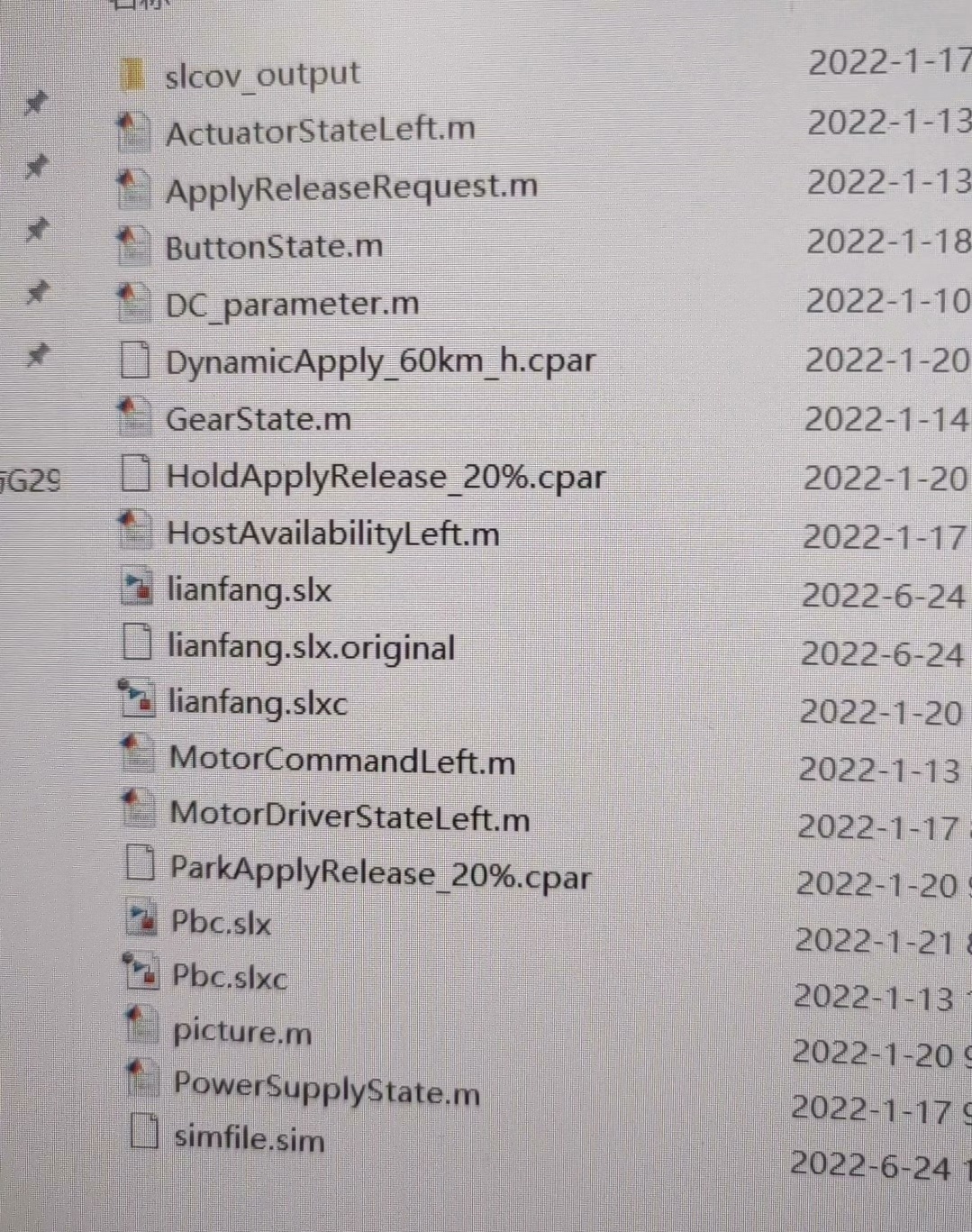

电机参数 m 文件

这个文件里存放着电机的各种关键参数，像前面提到的电枢电阻、电感、反电动势常数等。有了这个文件，修改电机参数就变得很方便。比如，如果要测试不同电机特性对整个 EPB 系统的影响，直接在 m 文件里改参数就行，不用在模型里到处找参数设置的地方。

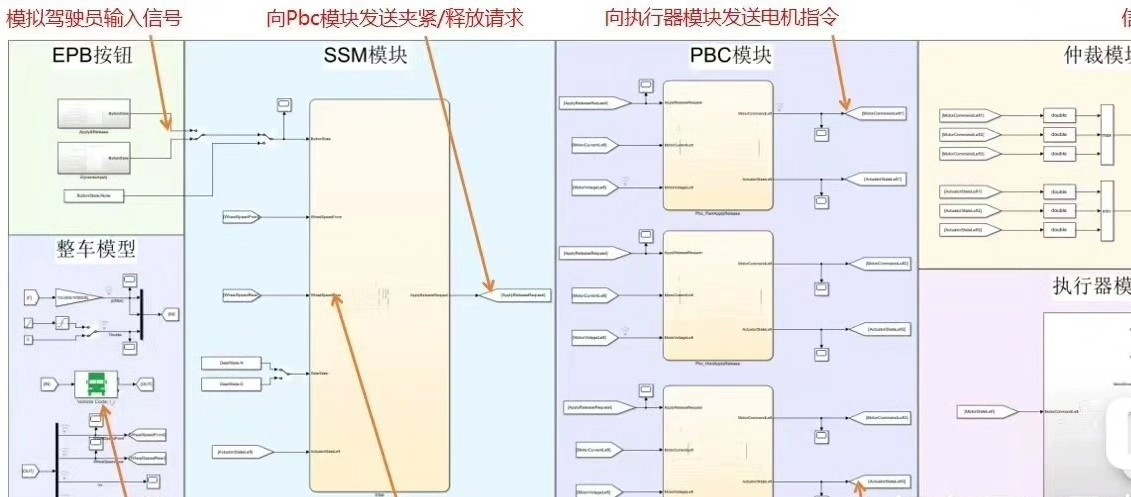

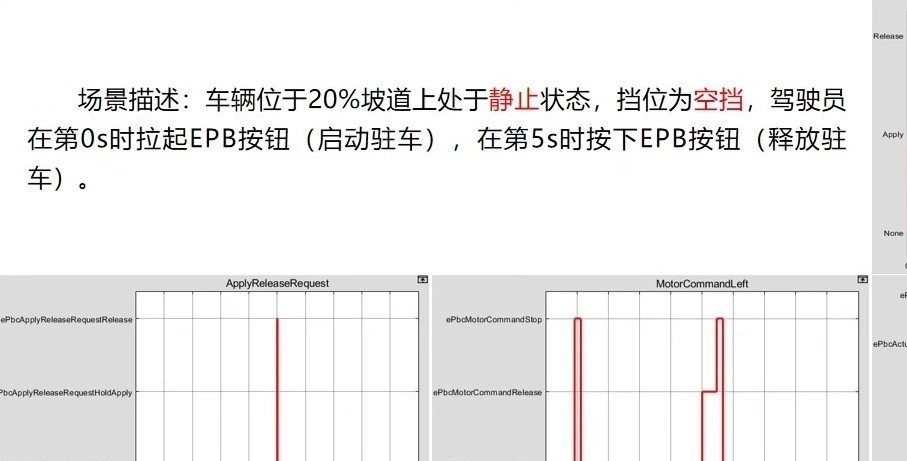

SSM 模块、PBC 模块、数据处理模块
- SSM 模块（可能是状态机模块，具体看实际模型定义）：它负责管理 EPB 系统的不同工作状态，比如驻车、行车等状态之间的切换。通过设定不同的条件，让系统在各个状态间有序转换。
- PBC 模块（推测可能是与驻车制动控制相关模块）：主要处理驻车制动的具体控制逻辑，接收来自其他模块的信号，然后决定是否要夹紧或释放制动。
- 数据处理模块：收集和处理模型运行过程中的各种数据，比如电机的电流、速度，制动压力等数据。这些数据对于分析模型性能、优化模型非常关键。在数据处理模块里，可以用一些简单的滤波算法来处理噪声数据。例如简单的移动平均滤波代码：

function filtered_data = moving_average(data, window_size)
    len = length(data);
    filtered_data = zeros(size(data));
    for i = 1:len
        start_idx = max(1, i - floor(window_size/2));
        end_idx = min(len, i + floor(window_size/2));
        filtered_data(i) = mean(data(start_idx:end_idx));
    end
end
