基于模糊pid控制的无刷直流电机矢量控制系统（bldc） matlab仿真模型 转速、转矩波形如图

在电机控制领域，无刷直流电机（BLDC）因其高效、可靠等优点被广泛应用。而矢量控制技术为精确控制BLDC的转速和转矩提供了有效手段。今天，咱们来聊聊基于模糊PID控制的BLDC矢量控制系统以及对应的Matlab仿真模型。

模糊PID控制的魅力

传统的PID控制依赖于精确的系统模型参数，但实际中的BLDC电机运行环境复杂多变，参数会发生波动。模糊PID控制就像是给PID控制装上了一个智能“大脑”，它不依赖精确的数学模型，而是根据专家经验制定模糊规则，能够自适应地调整PID的三个参数（Kp、Ki、Kd）。

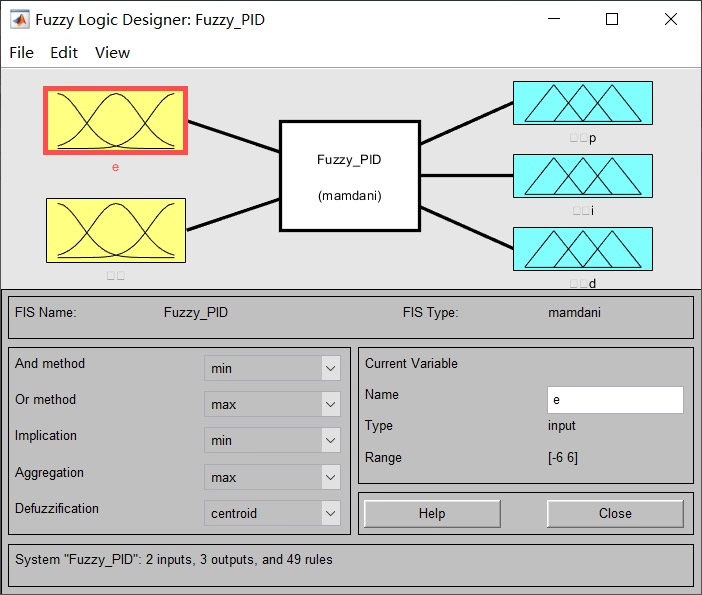

比如，在Matlab中实现模糊PID控制，我们可以这样搭建模糊逻辑控制器：

% 创建一个模糊推理系统
fisMat = newfis('fuzzy_PID');

% 定义输入变量（这里以转速误差和误差变化率为例）
fisMat = addvar(fisMat,'input','e',[-6 6]);
fisMat = addmf(fisMat,'input',1,'NB','zmf',[-6 -3]);
fisMat = addmf(fisMat,'input',1,'NM','trimf',[-6 -3 0]);
% 继续添加其他隶属度函数...

fisMat = addvar(fisMat,'input','de',[-6 6]);
fisMat = addmf(fisMat,'input',2,'NB','zmf',[-6 -3]);
fisMat = addmf(fisMat,'input',2,'NM','trimf',[-6 -3 0]);
% 继续添加其他隶属度函数...

% 定义输出变量（Kp、Ki、Kd的调整量）
fisMat = addvar(fisMat,'output','dKp',[-3 3]);
fisMat = addmf(fisMat,'output',1,'NB','zmf',[-3 -1.5]);
fisMat = addmf(fisMat,'output',1,'NM','trimf',[-3 -1.5 0]);
% 继续添加其他隶属度函数...

fisMat = addvar(fisMat,'output','dKi',[-0.6 0.6]);
fisMat = addvar(fisMat,'output','dKd',[-3 3]);
% 同样添加dKi和dKd的隶属度函数

% 编写模糊规则
rulelist = [1 1 1 1 1;
            1 2 2 2 1;
            % 继续添加更多规则，这里只是示例
            ];
fisMat = addrule(fisMat,rulelist);

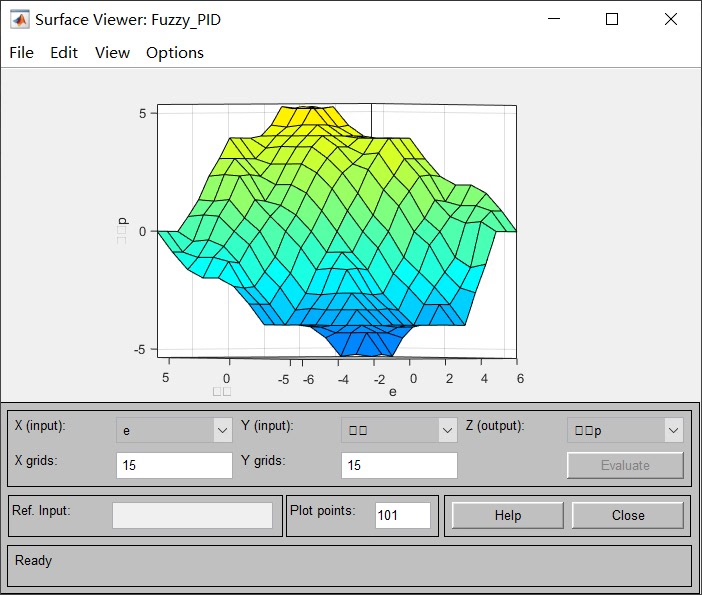

这段代码创建了一个模糊推理系统（FIS），定义了输入变量（转速误差 e 和误差变化率 de）、输出变量（dKp、dKi、dKd），并给它们分别设置了隶属度函数。最后通过 addrule 函数添加了模糊规则。这些规则就像是模糊PID控制的“行事准则”，根据输入变量的不同模糊状态来调整输出的PID参数调整量。

BLDC矢量控制系统架构

矢量控制系统的核心思想是将BLDC电机的三相电流通过坐标变换，等效成旋转坐标系下的直流电机模型，这样就可以像控制直流电机一样方便地控制BLDC的转矩和转速。

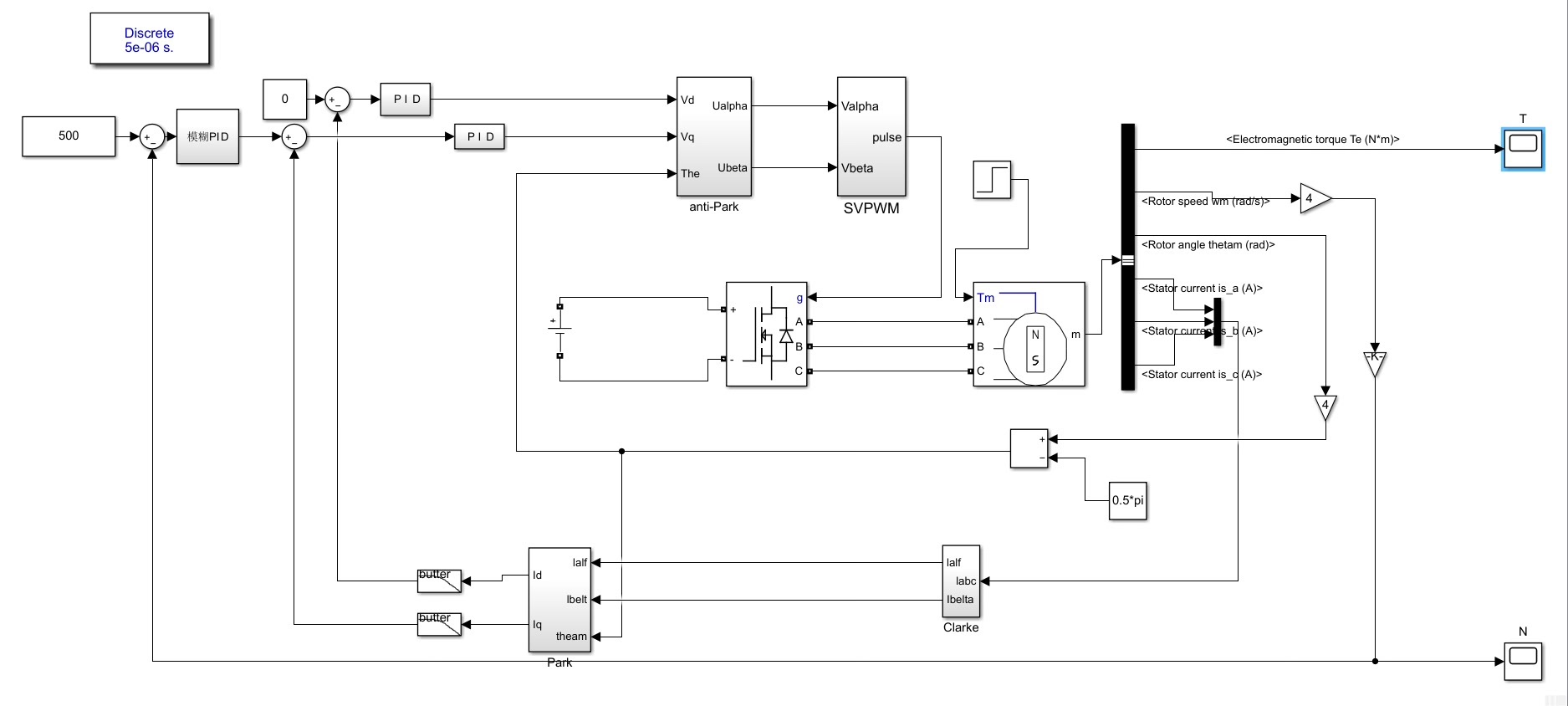

在Matlab/Simulink中搭建这个系统，一般包含以下几个主要模块：

1. 电机模型模块：可以使用Simscape Electrical库中的BLDC电机模型，设置电机的基本参数，如额定功率、额定转速、定子电阻、电感等。

1. 坐标变换模块：包括Clark变换和Park变换，将三相静止坐标系下的电流（ia, ib, ic）转换到旋转坐标系下的电流（id, iq）。

% Clark变换公式
function [alpha, beta] = clark_transform(ia, ib, ic)
    alpha = ia;
    beta = (sqrt(3)/3) * (ib - ic);
end

% Park变换公式
function [id, iq] = park_transform(alpha, beta, theta)
    id = alpha * cos(theta) + beta * sin(theta);
    iq = -alpha * sin(theta) + beta * cos(theta);
end

这里简单给出Clark变换和Park变换的代码示意。Clark变换将三相电流转换为两相静止坐标系下的电流，Park变换则进一步将其转换到旋转坐标系下。theta 是转子位置角，它是进行Park变换的关键参数。

1. 模糊PID控制器模块：前面创建的模糊逻辑控制器在这里发挥作用，根据转速误差和误差变化率实时调整PID参数，输出期望的 iq 电流值。

1. 电流环PI控制器模块：根据期望的 id（通常设为0，实现最大转矩/电流控制）和 iq 值与实际反馈的 id、iq 电流值的误差，通过PI控制输出电压分量 vd 和 vq。

1. 逆Park变换和逆Clark变换模块：将旋转坐标系下的电压分量 vd、vq 转换回三相静止坐标系下的电压（va, vb, vc），用于驱动BLDC电机。

仿真结果分析

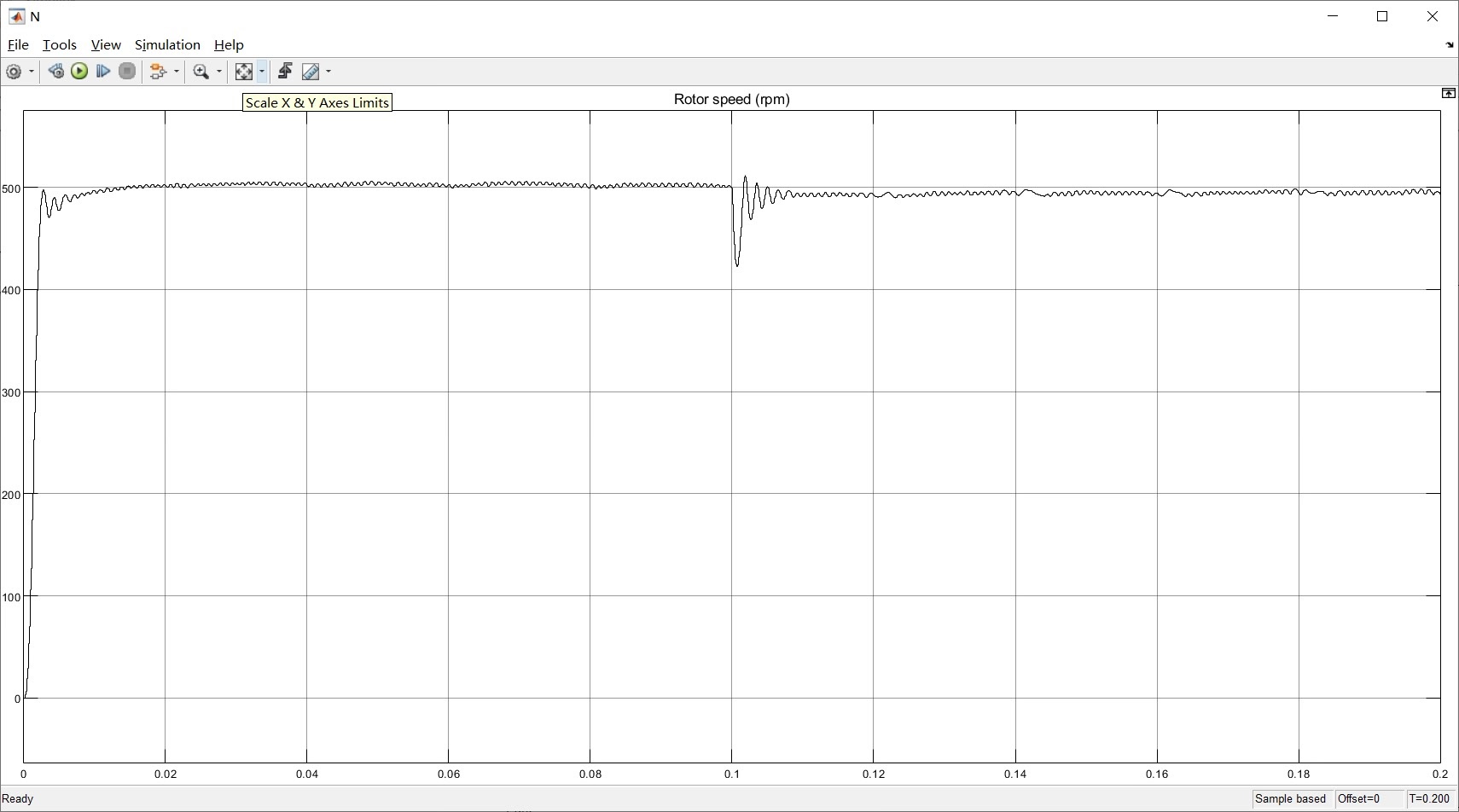

运行Matlab仿真模型后，我们得到了转速和转矩波形。从转速波形来看，如果系统在启动阶段能够快速达到设定转速，并且在负载变化等扰动情况下，转速能够迅速恢复稳定，这说明模糊PID控制起到了很好的自适应调节作用。

基于模糊pid控制的无刷直流电机矢量控制系统（bldc） matlab仿真模型 转速、转矩波形如图

例如，当突加负载时，转速波形会短暂下降，但由于模糊PID控制器能够快速调整 iq 电流，使得电机输出转矩增加，转速很快回升到设定值。

转矩波形也能反映出系统的性能。稳定运行时，转矩应该相对平稳，波动较小。如果转矩波动较大，可能意味着系统的控制参数还需要进一步优化，比如模糊规则的调整或者PI控制器参数的微调。

总之，基于模糊PID控制的BLDC矢量控制系统在Matlab仿真中展现出了良好的动态性能和自适应能力，为实际工程应用提供了有力的参考和借鉴。希望大家也能自己动手在Matlab中搭建这个模型，深入探索电机控制的奥秘。
