探索V2G充电桩与新能源汽车车载充电机的MATLAB仿真之旅

oIFnupWZw

322人浏览 · 2026-03-15 17:00:00

oIFnupWZw · 2026-03-15 17:00:00 发布

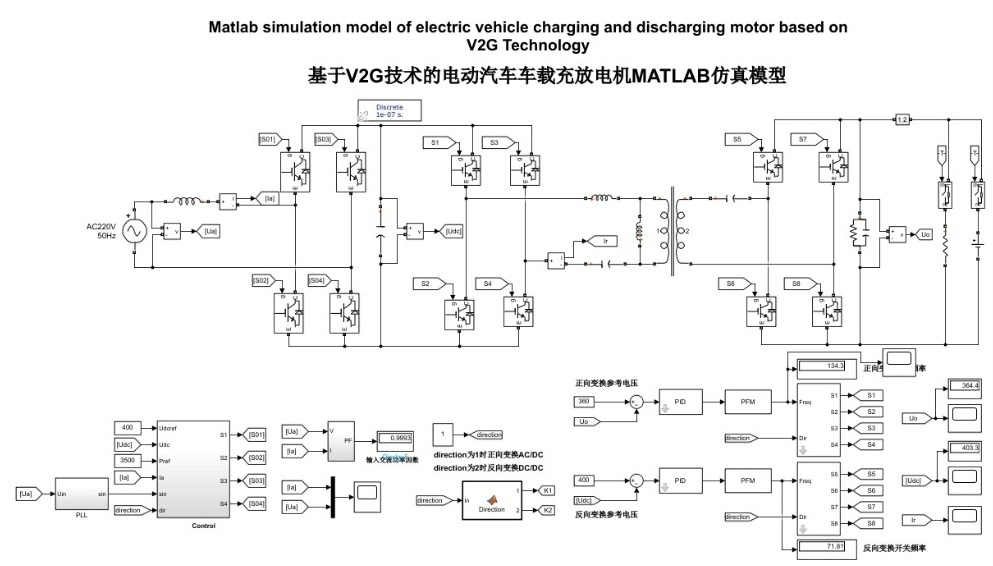

V2G 充电桩，新能源汽车车载充电机， MATLAB仿真模型，PFC+CLLC拓扑； 1. V2G，AC/DC，DC/DC双向充放电； 2. 前级，双向AC/DC单相整流器（PWM），输入AC220V，输入单位功率因数； 3. 后级，双向DC/DC，双向CLLC谐振全桥，谐振频率150kHz，PFM变频控制，输出360VDC； 4. 模型仿真功率3.5kW，正向工作时单相市电向对电动汽车输出360VDC，反向工作时电动汽车逆变向市电馈电；

在新能源汽车领域，V2G（Vehicle-to-Grid）技术以及高效的车载充电机设计愈发重要。今天咱就唠唠基于PFC + CLLC拓扑的V2G充电桩和车载充电机，并用MATLAB仿真模型来一探究竟。

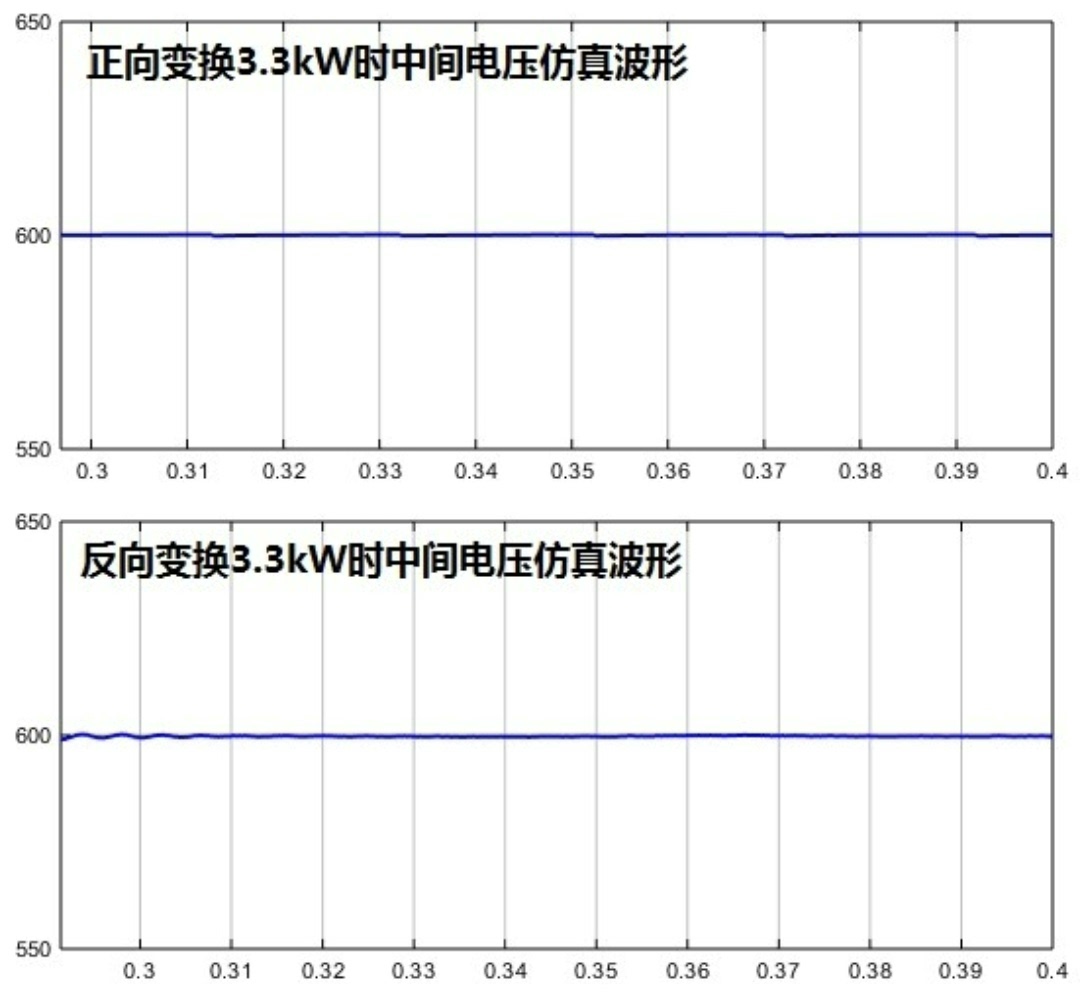

V2G与充电机的充放电模式

V2G充电桩与新能源汽车车载充电机支持AC/DC、DC/DC双向充放电。这意味着不仅能从电网取电给汽车充电（正向工作），汽车也能将自身电能反向逆变回馈给市电（反向工作）。想象一下，在用电低谷时给车充电，用电高峰时车再把电“吐”回电网，这对能源优化调配多有意义。

前级双向AC/DC单相整流器（PWM）

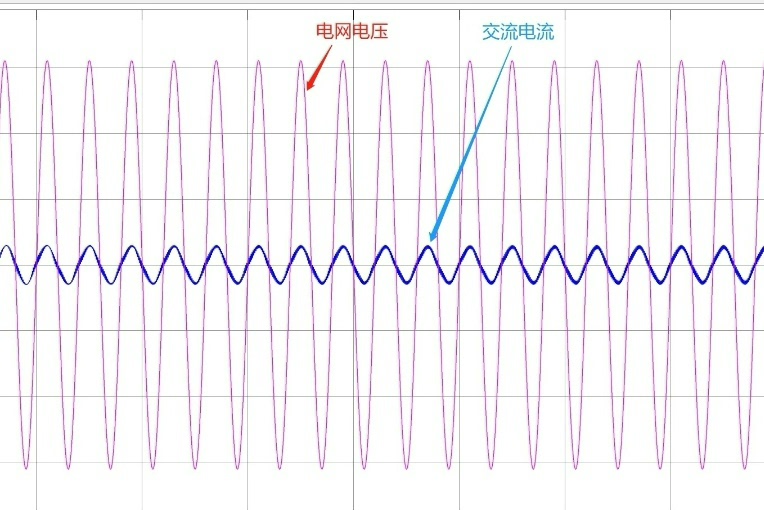

前级采用双向AC/DC单相整流器（PWM控制），输入为AC220V。这里的关键目标是实现输入单位功率因数，也就是让输入电流和电压同相位，减少谐波，提高电能质量。

% 简单模拟前级PWM整流器控制
V_AC = 220; % 输入AC电压220V
f_AC = 50; % 市电频率50Hz
t = 0:0.00001:0.02; % 时间向量
v_AC = V_AC*sin(2*pi*f_AC*t); % AC输入电压信号

% 简单的PWM控制，这里只是示意，实际要复杂得多
m = 0.8; % 调制比
f_PWM = 10e3; % PWM频率10kHz
t_PWM = 0:1/f_PWM:0.02;
v_PWM = m*sin(2*pi*f_PWM*t_PWM); % PWM信号

% 简单的整流输出模拟
v_rectified = abs(v_AC).*sign(v_PWM);

上述代码简单模拟了PWM整流器输入AC电压和PWM控制信号，然后通过简单相乘模拟整流输出。实际应用中，PWM的生成需要更精确的算法和控制策略，以确保单位功率因数。

后级双向DC/DC双向CLLC谐振全桥

后级是双向DC/DC的双向CLLC谐振全桥，谐振频率设定为150kHz，采用PFM（脉冲频率调制）变频控制，输出稳定的360VDC。

% 后级CLLC参数设置
f_res = 150e3; % 谐振频率150kHz
Lr = 100e-6; % 谐振电感
Cr = 1/(4*pi^2*f_res^2*Lr); % 谐振电容
Ls = 50e-6; % 励磁电感

% PFM控制模拟
f_start = 100e3; % 起始频率
f_end = 200e3; % 结束频率
f_step = 1e3; % 频率变化步长
for f = f_start:f_step:f_end
    omega = 2*pi*f;
    % 这里可以继续添加CLLC电路的电压电流计算等相关代码
    % 例如计算谐振回路阻抗等
    Zr = 1j*omega*Lr + 1/(1j*omega*Cr);
    Zs = 1j*omega*Ls;
    % 简单的输出电压计算模拟
    V_out = (Zr/(Zr + Zs))*360; % 这里只是示意性计算，实际需更精确模型
    disp(['Frequency: ', num2str(f), 'Hz, Output Voltage: ', num2str(V_out), 'V']);
end

这段代码设置了CLLC的关键参数，并模拟了PFM变频控制过程。在循环中改变频率，计算不同频率下谐振回路的阻抗以及大致的输出电压，虽然是简化模型，但能体现基本原理。
