开关磁阻电机MAXwell仿真模型，simlporer外电路模型，simulink控制模型，可联合仿真，附仿真资料

在电机领域，开关磁阻电机凭借其结构简单、成本低、可靠性高等优点，越来越受到关注。为了深入研究和优化其性能，联合仿真成为一种强大的工具。今天就来聊聊开关磁阻电机的MAXwell仿真模型、Simplorer外电路模型以及Simulink控制模型，并且看看它们是如何实现联合仿真的，文末还会附上仿真资料哦。

MAXwell仿真模型

MAXwell主要用于电磁场的仿真。对于开关磁阻电机，它能精确地分析电机内部的磁场分布、电磁力等关键参数。

比如，我们在建立开关磁阻电机的MAXwell模型时，首先要定义电机的几何结构。以一个简单的四相8/6极开关磁阻电机为例，代码如下（这里以脚本语言示意，实际在MAXwell中操作）：

# 定义定子和转子的基本尺寸
stator_radius = 0.05
rotor_radius = 0.025
stator_pole_width = 0.01
rotor_pole_width = 0.01
# 创建定子
stator = Maxwell.create_cylinder("Stator", stator_radius, 0.01)
for i in range(8):
    angle = i * (360/8)
    pole = Maxwell.create_rectangle("Stator_Pole", stator_radius - stator_pole_width/2, stator_radius + stator_pole_width/2, angle, angle + (360/8)/4)
    Maxwell.subtract(stator, pole)
# 创建转子
rotor = Maxwell.create_cylinder("Rotor", rotor_radius, 0.01)
for i in range(6):
    angle = i * (360/6)
    pole = Maxwell.create_rectangle("Rotor_Pole", rotor_radius - rotor_pole_width/2, rotor_radius + rotor_pole_width/2, angle, angle + (360/6)/4)
    Maxwell.subtract(rotor, pole)

这段代码通过定义电机的半径、极宽等参数，逐步构建出定子和转子的几何形状。通过MAXwell的求解器，我们可以得到电机在不同转子位置下的磁场分布云图，从而直观地了解电机内部磁场情况，这对于分析电机的转矩产生机理至关重要。

Simplorer外电路模型

Simplorer擅长模拟电路系统。对于开关磁阻电机，我们需要搭建外电路模型来为电机提供合适的激励。

以下是一个简单的开关磁阻电机驱动电路的Simplorer模型代码片段（以类似VHDL的描述方式）：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity SRM_Driver is
    Port ( clk : in STD_LOGIC;
           reset : in STD_LOGIC;
           phase_enable : in STD_LOGIC_VECTOR(3 downto 0);
           phase_current : out STD_LOGIC_VECTOR(3 downto 0);
           supply_voltage : in STD_LOGIC);
end SRM_Driver;

architecture Behavioral of SRM_Driver is
begin
    process(clk, reset)
    begin
        if reset = '1' then
            phase_current <= "0000";
        elsif rising_edge(clk) then
            for i in 0 to 3 loop
                if phase_enable(i) = '1' and supply_voltage = '1' then
                    phase_current(i) <= '1';
                else
                    phase_current(i) <= '0';
                end if;
            end loop;
        end if;
    end process;
end Behavioral;

这个代码片段构建了一个简单的开关磁阻电机驱动电路控制逻辑。它接收时钟信号、复位信号、相使能信号和电源电压信号，输出各相电流信号。通过这样的外电路模型，我们可以模拟不同的驱动策略，如斩波控制、角度控制等，以满足开关磁阻电机不同的运行需求。

Simulink控制模型

Simulink在控制系统设计与仿真方面具有强大的功能。对于开关磁阻电机，我们可以在Simulink中搭建各种控制策略的模型。

开关磁阻电机MAXwell仿真模型，simlporer外电路模型，simulink控制模型，可联合仿真，附仿真资料

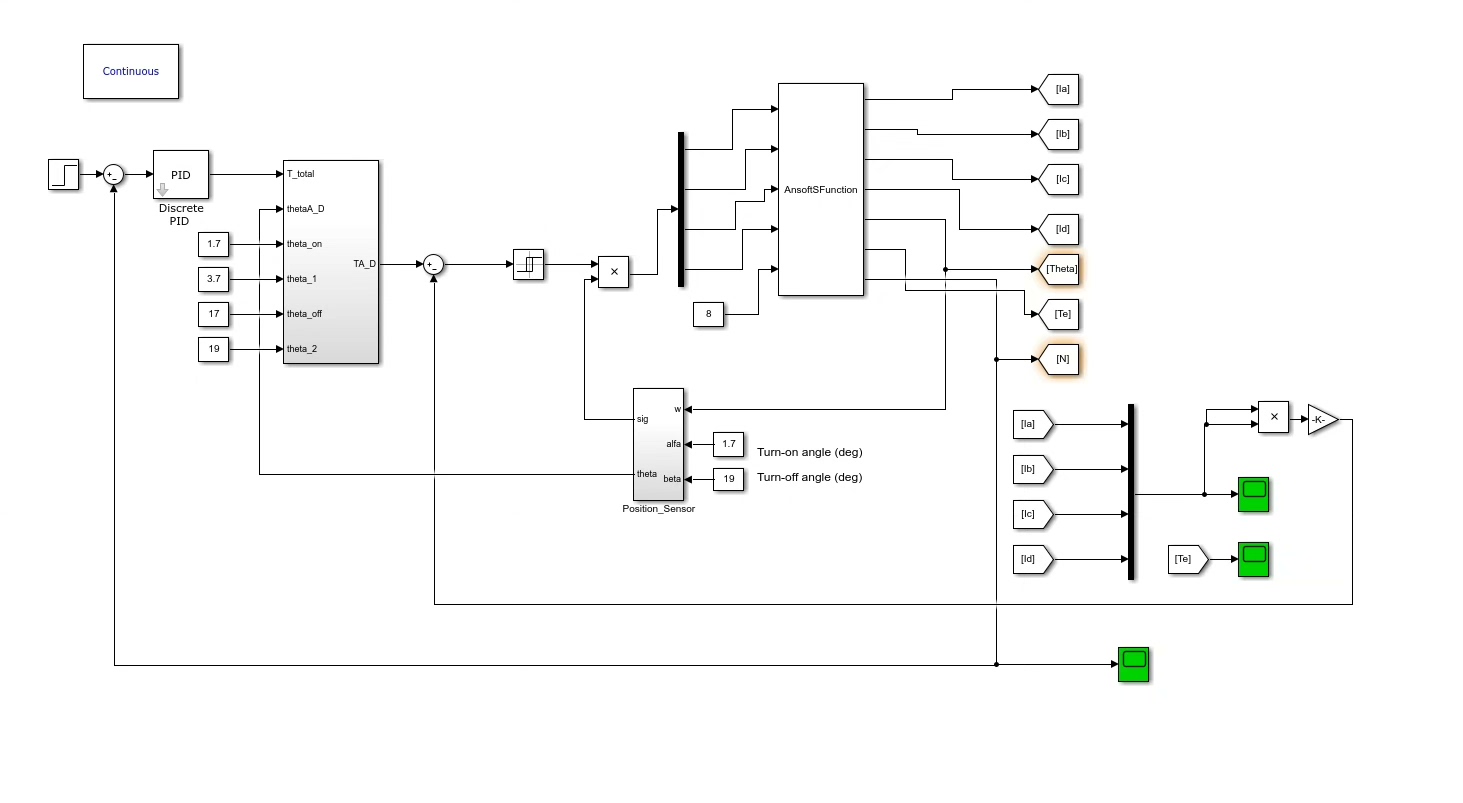

例如，搭建一个简单的速度闭环控制模型。在Simulink中，我们可以使用PID控制器来调节电机的速度。以下是一段简单的MATLAB代码来初始化PID控制器参数：

Kp = 10;
Ki = 1;
Kd = 0.1;
pidController = pid(Kp, Ki, Kd);

然后在Simulink中，将速度反馈信号与速度给定信号相减，得到速度误差信号，将这个误差信号输入到PID控制器中，PID控制器的输出再去调节Simplorer外电路模型中的相使能信号，从而实现对电机速度的闭环控制。这样可以有效地使电机保持在设定的转速运行，提高系统的稳定性和动态性能。

联合仿真

联合仿真时，MAXwell提供电机的电磁特性数据，Simplorer模拟外电路对电机的激励，Simulink负责控制策略的实施。通过这种联合仿真，我们可以全面地研究开关磁阻电机在不同工况下的性能，从电机内部磁场变化到外电路的电流响应，再到控制系统的调节效果，都能一目了然。

比如，在实际运行中，我们可以通过Simulink改变速度给定值，观察电机的转速响应，同时从MAXwell中查看磁场分布的动态变化，以及从Simplorer中分析外电路电流的波动情况。这种多维度的分析有助于我们优化电机设计、改进控制策略和提升外电路性能。

仿真资料

为了方便大家进一步研究，这里附上一些相关的仿真资料，包括上述提到的MAXwell、Simplorer和Simulink模型的详细文件，以及相关的技术文档。大家可以在[具体下载链接]进行下载。希望这些资料能帮助大家更深入地探索开关磁阻电机联合仿真的奥秘。

通过以上对开关磁阻电机三种模型及联合仿真的介绍，相信大家对如何利用这些工具来研究和优化开关磁阻电机性能有了更清晰的认识。在实际应用中，不断尝试和优化这些模型，能让开关磁阻电机发挥出更大的潜力。
