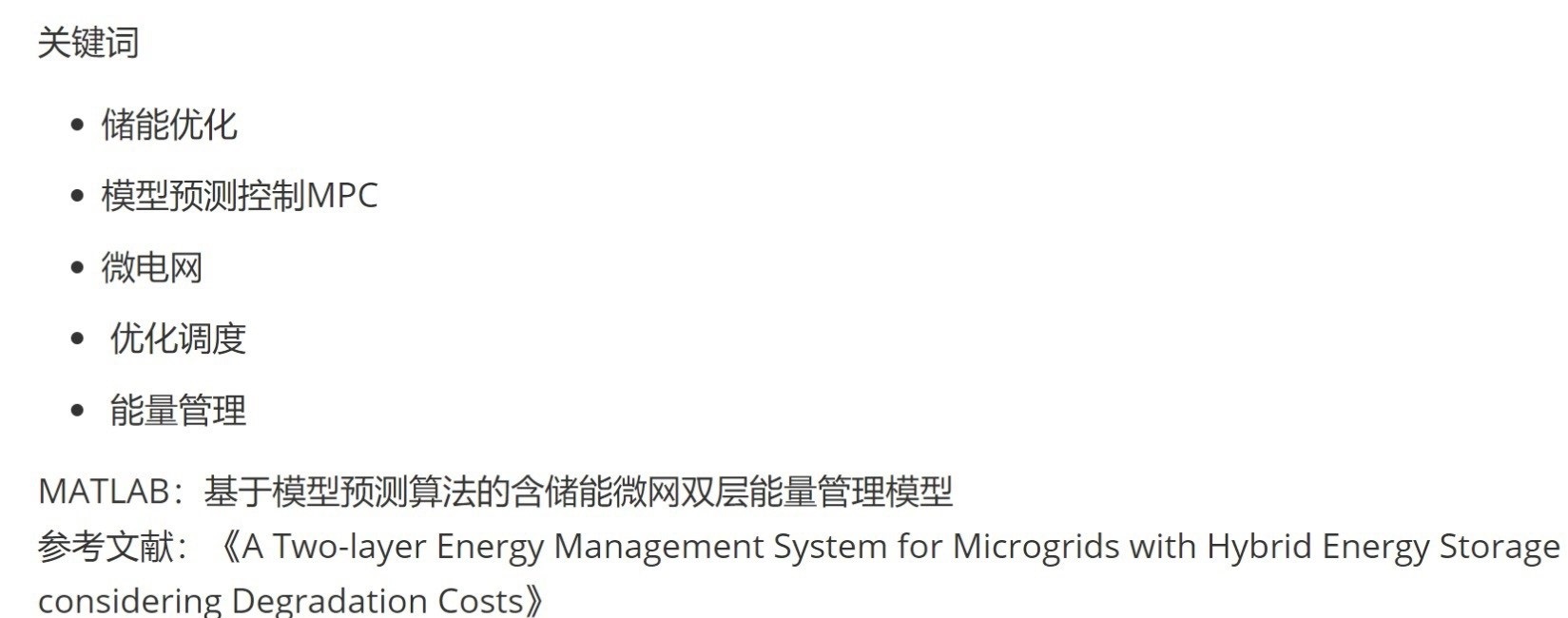

储能优化 模型预测控制MPC 微电网 优化调度 能量管理 MATLAB：基于模型预测算法的含储能微网双层能量管理模型 参考文献：《A Two-layer Energy Management System for Microgrids with Hybrid Energy Storage considering Degradation Costs》 主要内容：代码+微网双层优化调度模型+参考笔记 在微网双层优化调度模型，微电网聚合单元包括风电、光伏、储能以及超级电容器，在微电网的运行成本层面考虑了电池的退化成本，对其全寿命周期进行建模，并转换为实时相关的短期成本，采用双层调度模型，上层为EMS系统最小化总运行成本，下层为EMS消除预测误差引起的波动最小。 代码具有一定参考性。 需要安装matlab+yamilp+cplex这些

在如今的能源格局中，微电网作为一种将分布式能源、储能装置、负荷等有机整合的小型供能系统，其高效运行对于提升能源利用效率、促进可再生能源消纳至关重要。而实现微电网的优化调度与能量管理，更是其中的核心要点。今天，咱们就来聊聊基于模型预测算法的含储能微网双层能量管理模型。

微网双层优化调度模型剖析

微电网聚合单元丰富多样，涵盖了风电、光伏这类可再生能源，以及储能装置和超级电容器。在考量微电网运行成本时，电池的退化成本不容忽视。我们对电池全寿命周期进行建模，将其巧妙转换为实时相关的短期成本，这一操作能更精准地反映电池在实际运行中的成本消耗情况。

采用的双层调度模型十分精妙。上层的EMS系统致力于最小化总运行成本，从宏观层面把控整个微网运行的经济成本，就好比是一位高瞻远瞩的指挥官，统筹规划各项能源资源的调配，让每一度电的使用都能物尽其用，降低整体花费。下层的EMS则着重消除预测误差引起的波动最小化，它像一位细致入微的调节师，当预测与实际情况出现偏差时，迅速调整，确保微网运行的稳定性。

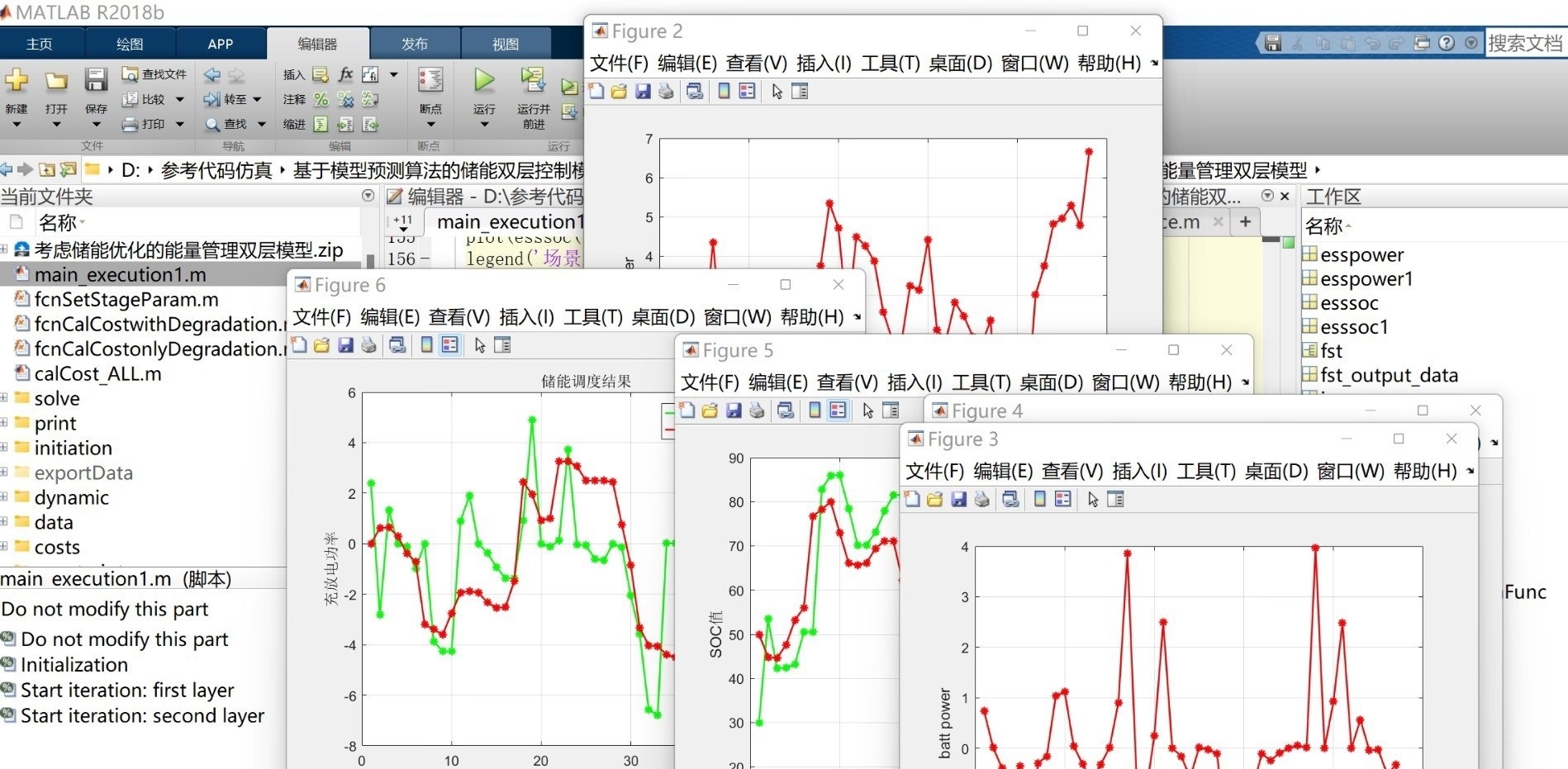

MATLAB 实现代码示例与分析

要实现这个模型，得准备好 MATLAB、YALMIP 和 CPLEX。假设我们先简单构建上层模型部分代码（以下代码仅为示意，实际完整代码更为复杂）：

% 定义参数
% 假设这里有预测的风电、光伏发电量，负荷需求等数据
wind_pred = [100 120 110]; % 预测的风电功率（kW）
solar_pred = [80 90 85]; % 预测的光伏功率（kW）
load_pred = [200 210 205]; % 预测的负荷功率（kW）

% 定义变量
n = length(wind_pred);
P_bat_up = sdpvar(n,1); % 上层模型中电池的充放电功率
P_grid_up = sdpvar(n,1); % 上层模型中与电网交互的功率

% 成本相关参数假设
cost_grid = 0.5; % 从电网购电成本（元/kWh）
cost_bat = 0.1; % 电池充放电成本（元/kWh）

% 约束条件
% 功率平衡约束
Constraints = [];
for t = 1:n
    Constraints = [Constraints, P_grid_up(t) + P_bat_up(t) + wind_pred(t) + solar_pred(t) == load_pred(t)];
end

% 上层目标函数：最小化总运行成本
Objective = sum(cost_grid * P_grid_up) + sum(cost_bat * abs(P_bat_up));

% 求解
ops = sdpsettings('solver','cplex');
sol = optimize(Constraints,Objective,ops);

这段代码中，我们首先定义了预测的风电、光伏发电量和负荷需求数据。接着，定义了上层模型中电池充放电功率和与电网交互功率的变量。通过设定成本相关参数，我们构建了功率平衡约束，确保每一个时刻微网内的功率输入与输出保持平衡。最终，上层的目标函数是最小化总运行成本，将从电网购电成本和电池充放电成本考虑在内。使用 optimize 函数，结合 CPLEX 求解器来寻找满足约束条件下的最优解。

储能优化 模型预测控制MPC 微电网 优化调度 能量管理 MATLAB：基于模型预测算法的含储能微网双层能量管理模型 参考文献：《A Two-layer Energy Management System for Microgrids with Hybrid Energy Storage considering Degradation Costs》 主要内容：代码+微网双层优化调度模型+参考笔记 在微网双层优化调度模型，微电网聚合单元包括风电、光伏、储能以及超级电容器，在微电网的运行成本层面考虑了电池的退化成本，对其全寿命周期进行建模，并转换为实时相关的短期成本，采用双层调度模型，上层为EMS系统最小化总运行成本，下层为EMS消除预测误差引起的波动最小。 代码具有一定参考性。 需要安装matlab+yamilp+cplex这些

下层模型同样重要，其代码构建思路主要围绕对预测误差的处理和波动的最小化。以简单的功率波动最小化为例，代码大概如下：

% 假设上层模型已经得到了初步调度结果P_grid_up, P_bat_up
% 实际测量得到的风电、光伏发电量和负荷数据
wind_actual = [105 118 112];
solar_actual = [82 88 87];
load_actual = [202 208 207];

% 定义下层变量用于调整
P_bat_down = sdpvar(n,1);
P_grid_down = sdpvar(n,1);

% 计算预测误差
error_wind = wind_actual - wind_pred;
error_solar = solar_actual - solar_pred;
error_load = load_actual - load_pred;

% 下层约束条件，考虑实际功率平衡以及电池、电网的限制
Constraints_down = [];
for t = 1:n
    Constraints_down = [Constraints_down, P_grid_down(t) + P_bat_down(t) + wind_actual(t) + solar_actual(t) == load_actual(t)];
    % 假设电池充放电功率限制和电网交互功率限制
    Constraints_down = [Constraints_down, -100 <= P_bat_down(t) <= 100];
    Constraints_down = [Constraints_down, -200 <= P_grid_down(t) <= 200];
end

% 下层目标函数：最小化功率波动
Objective_down = sum((P_grid_down - P_grid_up).^2) + sum((P_bat_down - P_bat_up).^2);

% 求解下层模型
ops_down = sdpsettings('solver','cplex');
sol_down = optimize(Constraints_down,Objective_down,ops_down);

在这段下层模型代码中，我们先根据实际测量数据与预测数据计算出预测误差。然后定义了用于调整的变量，构建了考虑实际功率平衡以及电池、电网功率限制的约束条件。目标函数设定为最小化功率波动，通过比较上层模型得到的调度结果与下层调整后的结果，使波动最小化。同样使用 CPLEX 求解器进行求解。

通过这样的双层模型，借助 MATLAB 平台以及 YALMIP 和 CPLEX 的强大功能，我们能够有效实现含储能微网的能量管理优化调度。这对于提升微电网的运行效率、降低成本以及保障供电稳定性都有着重要意义。希望今天的分享能给大家在相关领域的研究和实践中带来一些启发。

参考笔记

在实际应用和研究中，《A Two - layer Energy Management System for Microgrids with Hybrid Energy Storage considering Degradation Costs》这篇文献提供了很好的理论基础和研究思路。我们在搭建模型和编写代码过程中，可以深入研读其中关于电池退化成本建模、双层模型架构等详细内容，以便对现有代码和模型进行优化和拓展。同时，随着技术的不断发展，微电网内各组件特性可能会发生变化，我们需要持续关注并适时调整模型与代码，以适应新的能源形势和运行需求。

以上就是关于基于模型预测算法的含储能微网双层能量管理模型的一些探讨，欢迎大家一起交流。
