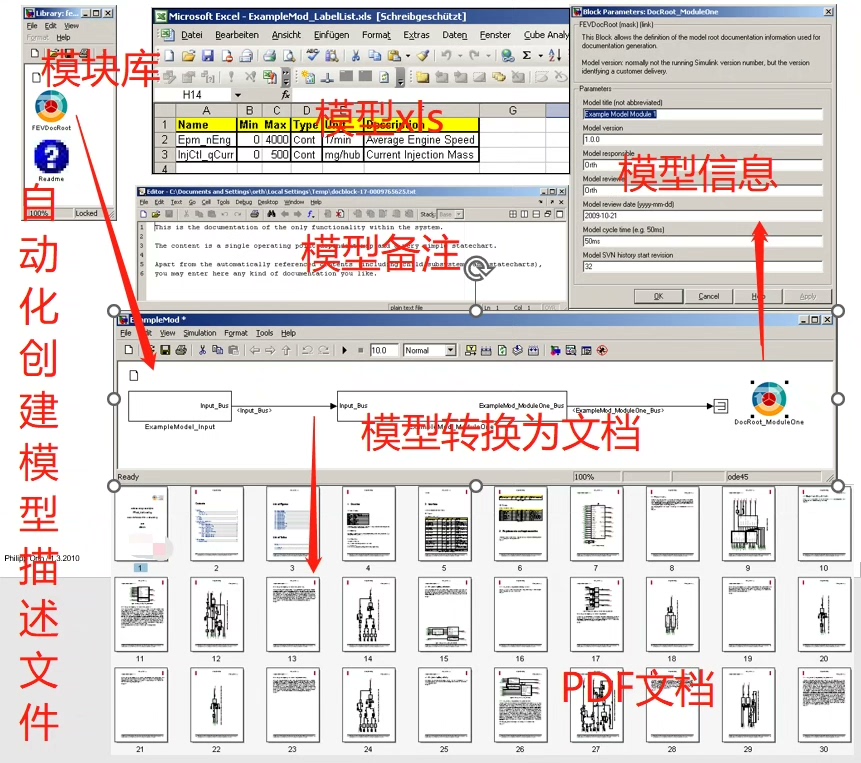

Simulink模型自动化转换为PDF模型描述文件，模型中的备注可以直接转换为PDF文档中的说明。 将excel表格中记录的模型标定量，测量量直接转换为PDF表格，将模型分模块分层打印成图片，记录在PDF文件中。 结构清晰，文件标题结构与模型层次结构一致。 所有模型的文件格式统一，避免了模型改动后，文档需要和模型同步对齐，重复修改模型文档，更新的烦恼。 也避免了模型重复截图复制粘贴的痛苦。 所有代码全部开源

在工程领域，Simulink模型是大家常用的工具，但每次更新模型后，手动更新与之对应的文档简直是一场噩梦。今天，咱就来聊聊如何把Simulink模型自动化转换为PDF模型描述文件，让文档更新不再痛苦。

一、模型备注转PDF说明

Simulink模型中常常会添加各种备注，这些备注对于理解模型至关重要。我们可以通过Matlab的API来获取这些备注信息，并写入PDF文件。

% 获取Simulink模型句柄
model = 'your_simulink_model_name';
open_system(model);
mdlHandle = get_param(model, 'Handle');

% 获取所有模块句柄
blockHandles = find_system(mdlHandle, 'SearchDepth', 1, 'Type', 'block');

% 遍历模块，获取备注并记录
for i = 1:length(blockHandles)
    blockNote = get_param(blockHandles(i), 'Comment');
    % 这里可以将blockNote写入PDF相关函数的输入中，后续用于生成PDF说明
    fprintf('模块 %d 的备注: %s\n', i, blockNote);
end

上述代码中，首先打开指定的Simulink模型并获取其句柄，然后找到模型内所有模块的句柄，遍历模块获取每个模块的备注信息。在实际应用中，我们会将这些备注信息传递给生成PDF的函数，在PDF中生成对应的说明。

二、Excel标定量与测量量转PDF表格

Excel表格里记录着模型的标定量和测量量，把它们转换为PDF表格能让文档更具数据性和完整性。这里我们可以借助Matlab的readtable函数读取Excel数据，再利用reportlab库（Python）来生成PDF表格。

Matlab读取Excel数据

dataTable = readtable('your_excel_file.xlsx');

readtable函数能轻松读取Excel文件内容，并将其转换为Matlab的表格数据结构，方便后续处理。

Python生成PDF表格

from reportlab.lib.pagesizes import letter
from reportlab.platypus import SimpleDocTemplate, Table, TableStyle
from reportlab.lib import colors

# 假设从Matlab传递过来的数据为dataList
dataList = [['标定量1', '测量量1'], [10, 20], [30, 40]]

doc = SimpleDocTemplate("your_pdf_file.pdf", pagesize=letter)
elements = []

table = Table(dataList)
table.setStyle(TableStyle([
    ('BACKGROUND', (0, 0), (-1, 0), colors.grey),
    ('TEXTCOLOR', (0, 0), (-1, 0), colors.whitesmoke),
    ('ALIGN', (0, 0), (-1, -1), 'CENTER'),
    ('FONTNAME', (0, 0), (-1, 0), 'Helvetica-Bold'),
    ('BOTTOMPADDING', (0, 0), (-1, 0), 12),
    ('BACKGROUND', (0, 1), (-1, -1), colors.beige),
    ('GRID', (0, 0), (-1, -1), 1, colors.black)
]))
elements.append(table)
doc.build(elements)

这段Python代码利用reportlab库创建了一个简单的PDF表格，将从Matlab传递过来的数据填充到表格中，并设置了表格的样式。

三、模型分模块分层截图并记录在PDF

将模型分模块分层打印成图片并记录在PDF文件，能更直观地展示模型结构。Matlab同样提供了相关函数来实现这一点。

% 获取模块层次结构并截图
blockHierarchy = get_param(mdlHandle, 'BlockDiagramHierarchy');
for j = 1:length(blockHierarchy)
    subSystemHandle = blockHierarchy(j).Handle;
    % 生成子系统截图
    print(subSystemHandle, ['subsystem_', num2str(j), '.png'], '-dpng');
    % 后续将截图插入PDF文件
end

上述代码获取了模型的模块层次结构，针对每个子系统句柄，使用print函数生成对应的PNG截图。在实际应用中，会把这些截图插入到PDF文件对应的位置。

四、保持文件格式统一与开源

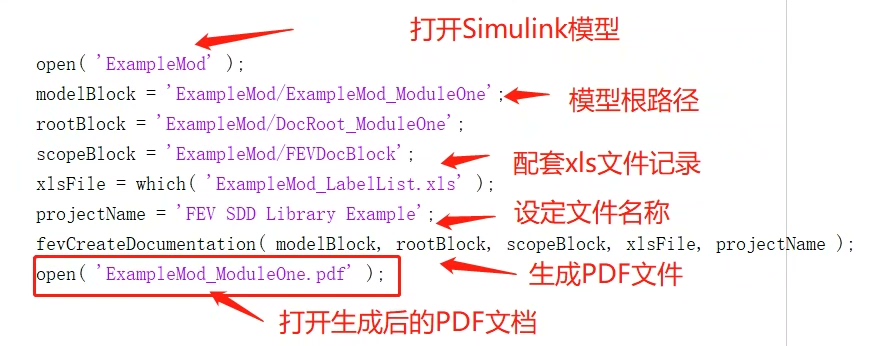

为了避免模型改动后文档更新的烦恼，我们要确保所有模型的文件格式统一。通过编写一套自动化脚本，无论是模型备注、数据表格还是模型截图，都按照固定的流程转换为PDF文件。

Simulink模型自动化转换为PDF模型描述文件，模型中的备注可以直接转换为PDF文档中的说明。 将excel表格中记录的模型标定量，测量量直接转换为PDF表格，将模型分模块分层打印成图片，记录在PDF文件中。 结构清晰，文件标题结构与模型层次结构一致。 所有模型的文件格式统一，避免了模型改动后，文档需要和模型同步对齐，重复修改模型文档，更新的烦恼。 也避免了模型重复截图复制粘贴的痛苦。 所有代码全部开源

最重要的是，所有代码全部开源。开源能让更多人参与改进，同时也方便团队内共享和协作。你可以将代码托管在GitHub等平台上，团队成员可以轻松获取和更新代码，确保每个人使用的都是最新的自动化转换流程。

如此一来，我们就能轻松实现Simulink模型到PDF文档的自动化转换，告别重复繁琐的手动更新文档步骤，提高工作效率。
