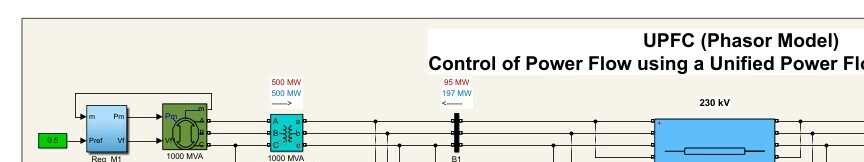

UPFC（相量模型）控制500 kV / 230 kV输电系统中的功率流动（离散模型也有可看主页） 豪频即可赠送800字的仿真简要说明～ 两台同步电机均含速度调节器、励磁系统和电力系统稳定器（PSS），其中通用的电力系统稳定器(PSS)，由一个低通滤波器，一个增益，一个高通滤波器，一个相位补偿系统和输出限制器组成。 仿真可模拟UPFC缓解功率拥塞的情况 UPFC用于控制500 kV母线B3的有功和无功功率，以及母线B_UPFC的电压。 它由两个100 MVA基于IGBT的变流器的相量模型组成（一个连接在旁路，一个连接在串联，并通过一个DC总线在直流侧和AC电力系统之间相互连接，通过耦合反应器和变压器）

在电力系统领域，如何精准控制功率流动一直是研究热点，而统一潮流控制器（UPFC）在这方面展现出了强大的能力。今天咱们就来聊聊UPFC（相量模型）是怎样控制500 kV / 230 kV输电系统中的功率流动的。

UPFC的结构探秘

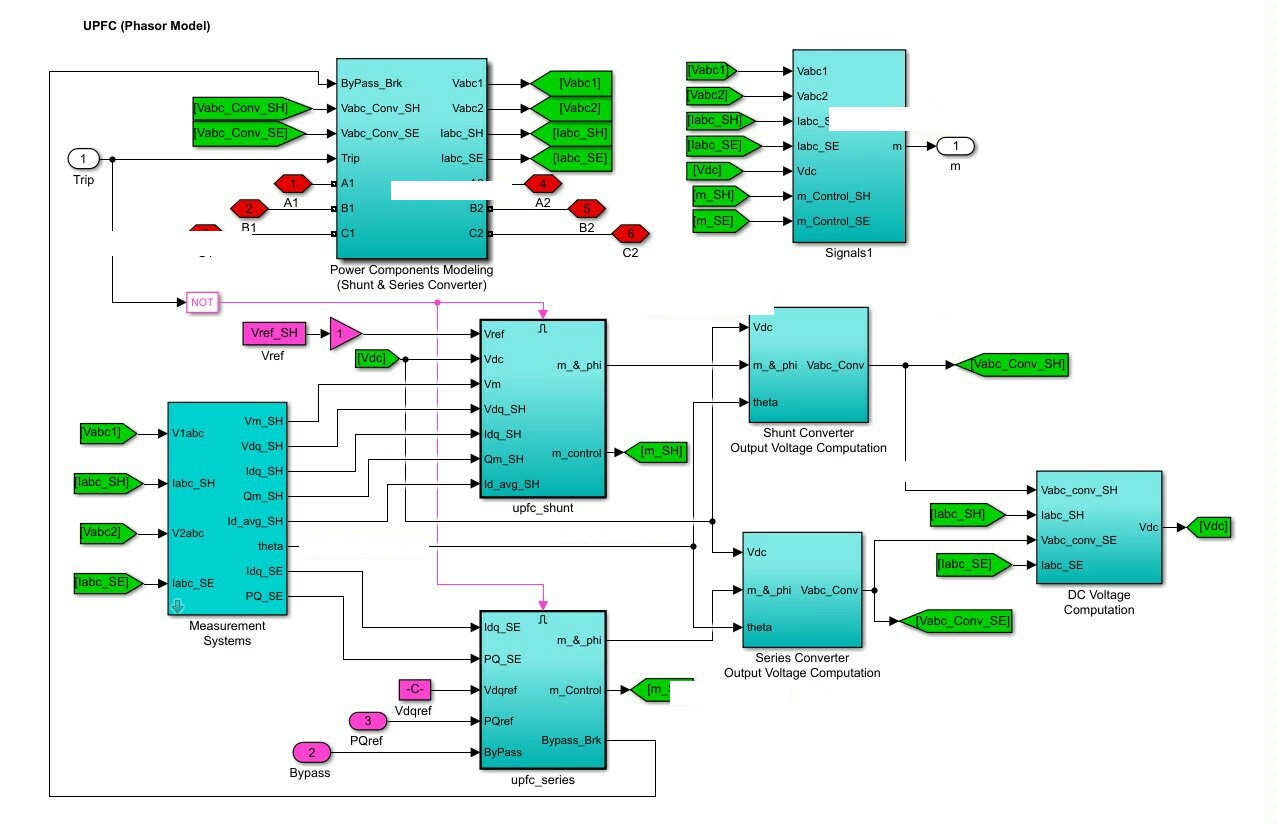

UPFC由两个100 MVA基于IGBT的变流器的相量模型构成。其中一个变流器连接在旁路，另一个连接在串联，它们通过一个DC总线在直流侧与AC电力系统之间相互连接，并且借助耦合反应器和变压器实现稳定运行。这种独特的结构设计，为其实现对输电系统功率的灵活控制奠定了基础。

系统中的其他关键组件

在这个输电系统中，两台同步电机也是重要角色。它们均配备了速度调节器、励磁系统以及电力系统稳定器（PSS）。这里重点说说通用的PSS，它由一个低通滤波器、一个增益、一个高通滤波器、一个相位补偿系统和输出限制器组成。低通滤波器能有效过滤掉高频噪声，让信号更加平滑；增益则可以根据实际需求放大信号；高通滤波器又能去除低频干扰，相位补偿系统确保相位的准确性，输出限制器防止输出信号超出合理范围，这些组件协同工作，保障同步电机的稳定运行。

仿真模拟：UPFC缓解功率拥塞

UPFC在实际应用中的一大重要作用就是缓解功率拥塞。通过仿真，我们能够直观地看到它的效果。下面我们来看一段简单的Python代码示例（这里仅为示意逻辑，实际电力系统仿真代码更复杂）：

# 定义一些初始参数
power_flow = 100  # 初始功率流动值
congestion_threshold = 80  # 功率拥塞阈值
upfc_control = False

if power_flow > congestion_threshold:
    upfc_control = True
    # 模拟UPFC控制功率流动
    power_flow = congestion_threshold - 10  # 简单模拟降低功率到阈值以下

print(f"UPFC控制状态: {upfc_control}")
print(f"当前功率流动值: {power_flow}")

在这段代码中，我们首先设定了初始功率流动值powerflow和功率拥塞阈值congestionthreshold。当功率流动值超过阈值时，就启动UPFC控制（upfc_control设为True），然后简单模拟UPFC将功率降低到阈值以下。实际的仿真会基于专业的电力系统仿真软件，如PSCAD/EMTDC、MATLAB/Simulink等，会涉及到更为复杂的电气参数建模和控制算法实现。

UPFC的控制目标

UPFC在这个输电系统中有明确的控制目标，它用于控制500 kV母线B3的有功和无功功率，以及母线B_UPFC的电压。通过对这些关键参数的精准调控，确保整个输电系统稳定、高效地运行。

UPFC（相量模型）控制500 kV / 230 kV输电系统中的功率流动（离散模型也有可看主页） 豪频即可赠送800字的仿真简要说明～ 两台同步电机均含速度调节器、励磁系统和电力系统稳定器（PSS），其中通用的电力系统稳定器(PSS)，由一个低通滤波器，一个增益，一个高通滤波器，一个相位补偿系统和输出限制器组成。 仿真可模拟UPFC缓解功率拥塞的情况 UPFC用于控制500 kV母线B3的有功和无功功率，以及母线B_UPFC的电压。 它由两个100 MVA基于IGBT的变流器的相量模型组成（一个连接在旁路，一个连接在串联，并通过一个DC总线在直流侧和AC电力系统之间相互连接，通过耦合反应器和变压器）

要是对离散模型感兴趣，还可以看我的主页哦。另外，豪频就赠送800字的仿真简要说明，感兴趣的小伙伴不要错过啦。希望通过今天的分享，大家对UPFC在500 kV / 230 kV输电系统中的功率流动控制有更深入的了解。
