IEEE标准节点仿真模型 1、IEEE2机5节点 2、IEEE6节点 3、IEEE3机9节点 4、IEEE13节点 5、IEEE5机14节点 6、IEEE15节点 7、IEEE30节点 8、IEEE33节点 9、IEEE34节点 10、IEEE10机39节点 11、IEEE69节点上述模型的电源大部分为三相等效电源，已成功调试并且实现潮流计算。可在上述模型上加工修改，进一步研究短路仿真、稳定性研究和电能质量研究等。以上模型均调试完毕，可直接使用，需要哪个说哪个

在电力系统的研究领域中，IEEE标准节点仿真模型就像是一套精心打造的“实验套装”，为我们探索电力系统的各种特性提供了坚实基础。今天咱就来唠唠这些有趣又实用的模型。

一、丰富多样的模型“家族”

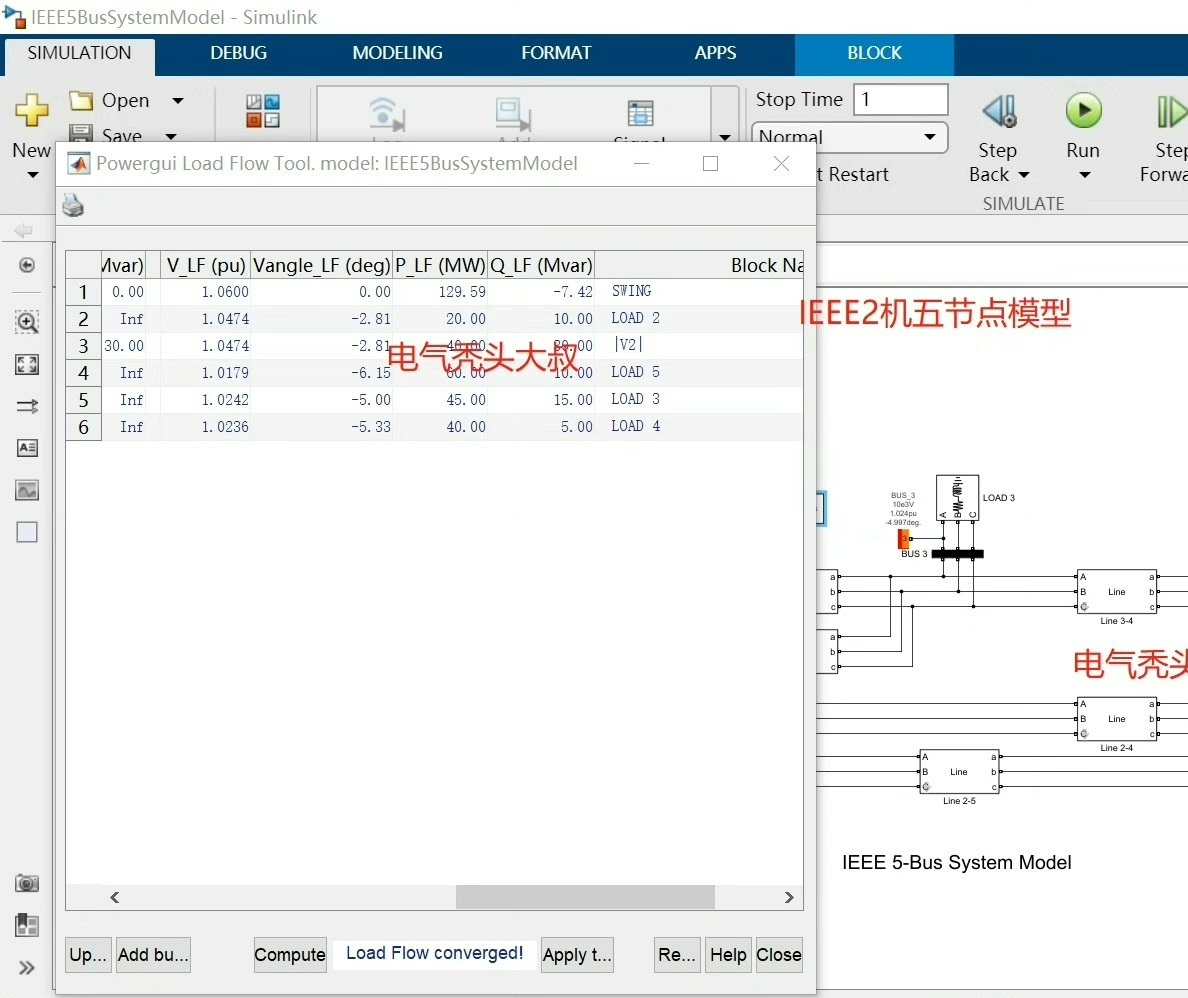

IEEE2机5节点：这算是个小巧玲珑的模型，虽然规模不大，但“五脏俱全”。对于刚接触电力系统仿真的小伙伴来说，是个绝佳的入门示例。就像在编程里，我们先写个简单的“Hello World”程序来熟悉语法一样，这个模型能让你快速上手潮流计算等基础操作。

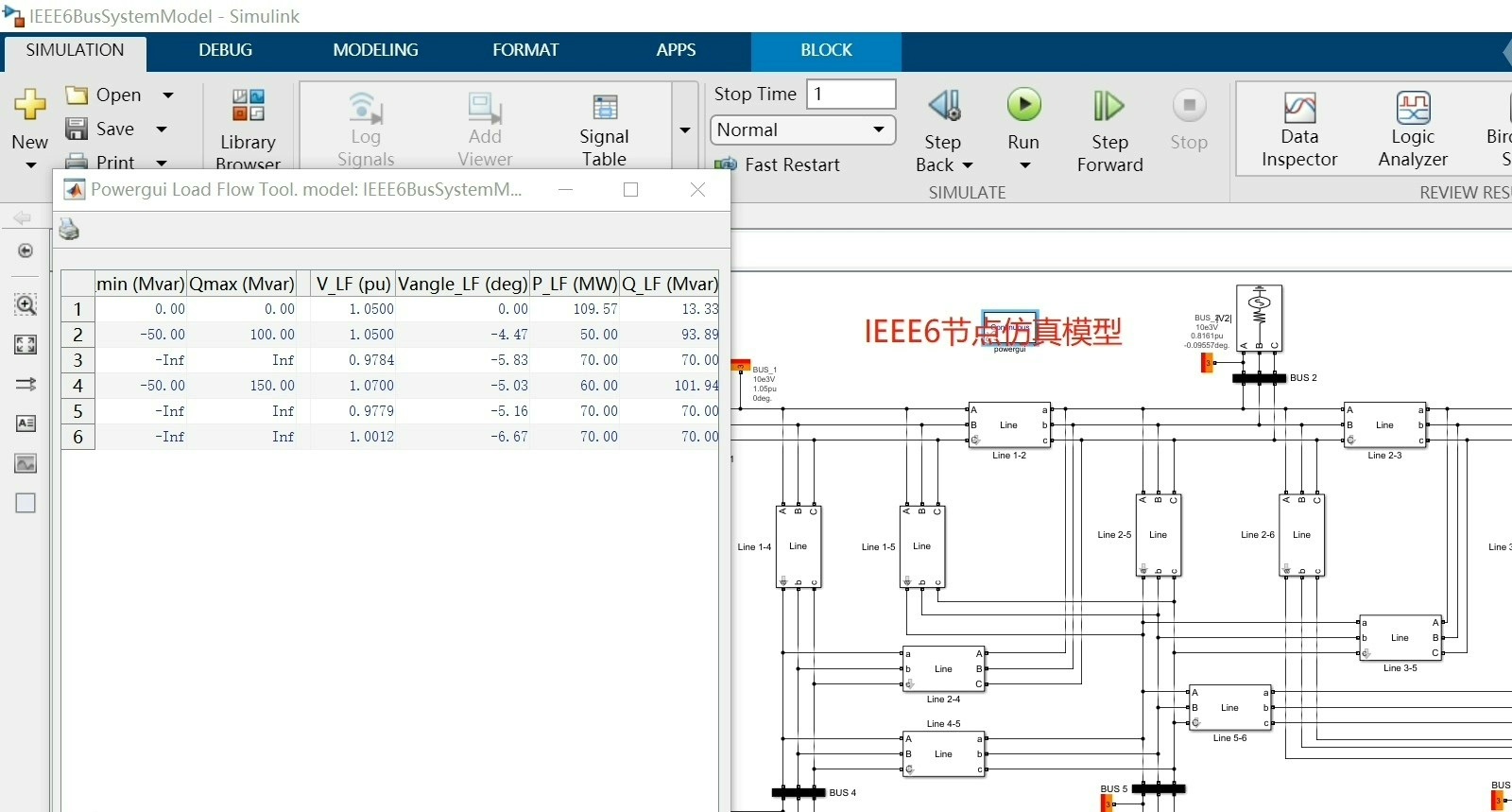

IEEE6节点：规模稍有扩大，它为我们展示了更复杂一点的电力系统结构。此时，节点之间的交互开始变得丰富起来，就如同简单代码逐渐增加逻辑分支，变得更有“嚼劲”。

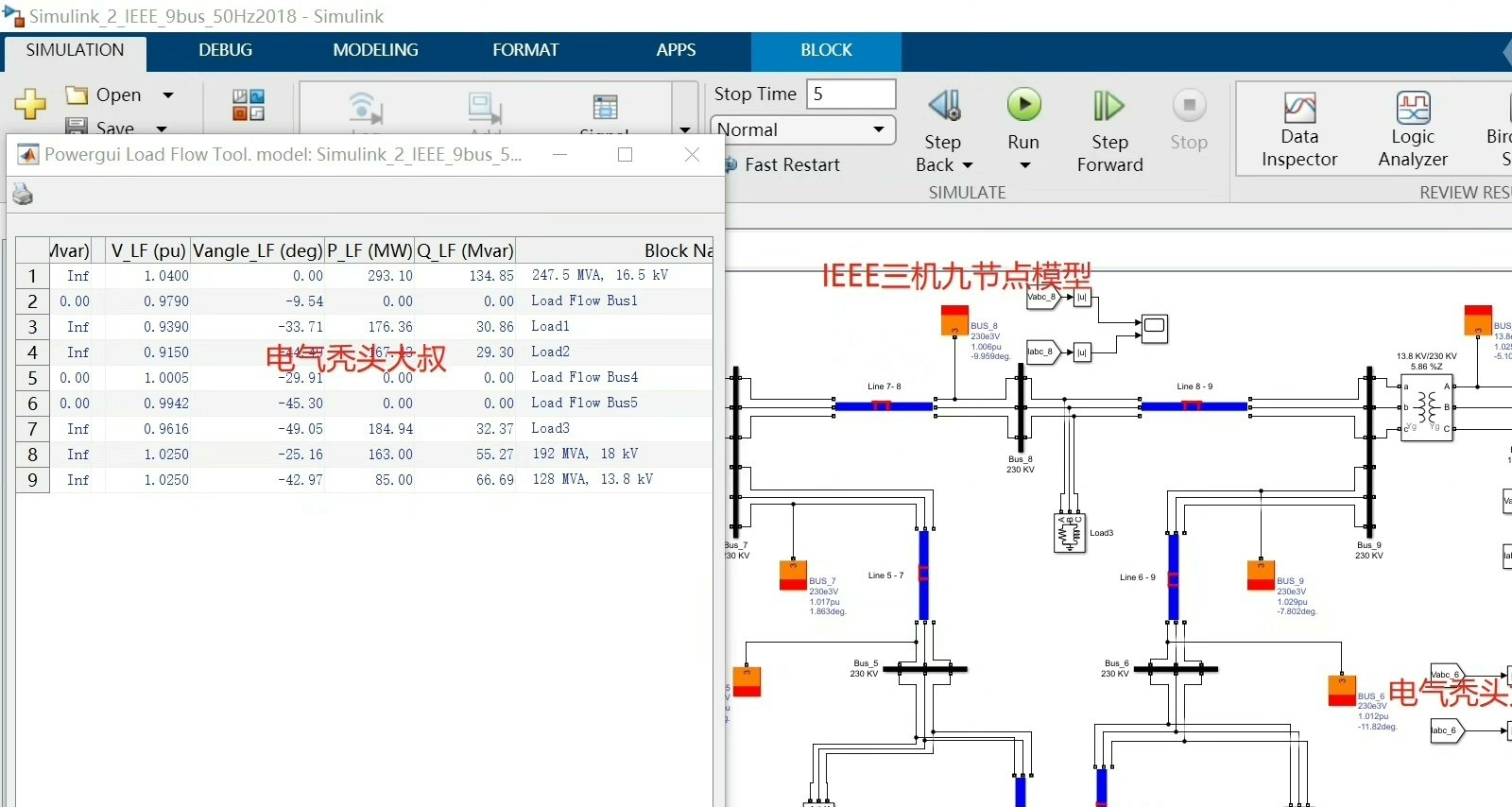

IEEE3机9节点：三个发电机的加入，让系统的动态特性更加明显。在潮流计算代码里，处理多电源的逻辑就会变得更复杂一些。比如在Python中，我们可能会用到类来分别管理不同发电机的参数和行为。

class Generator:
    def __init__(self, power, voltage):
        self.power = power
        self.voltage = voltage

    def get_power(self):
        return self.power

    def get_voltage(self):
        return self.voltage


# 创建三个发电机实例
gen1 = Generator(100, 110)
gen2 = Generator(150, 115)
gen3 = Generator(200, 120)

IEEE13节点：这个模型已经具有一定规模，对于研究配电系统的特性很有帮助。像电能质量研究中，这个模型就可以很好地模拟不同节点的电压波动等情况。

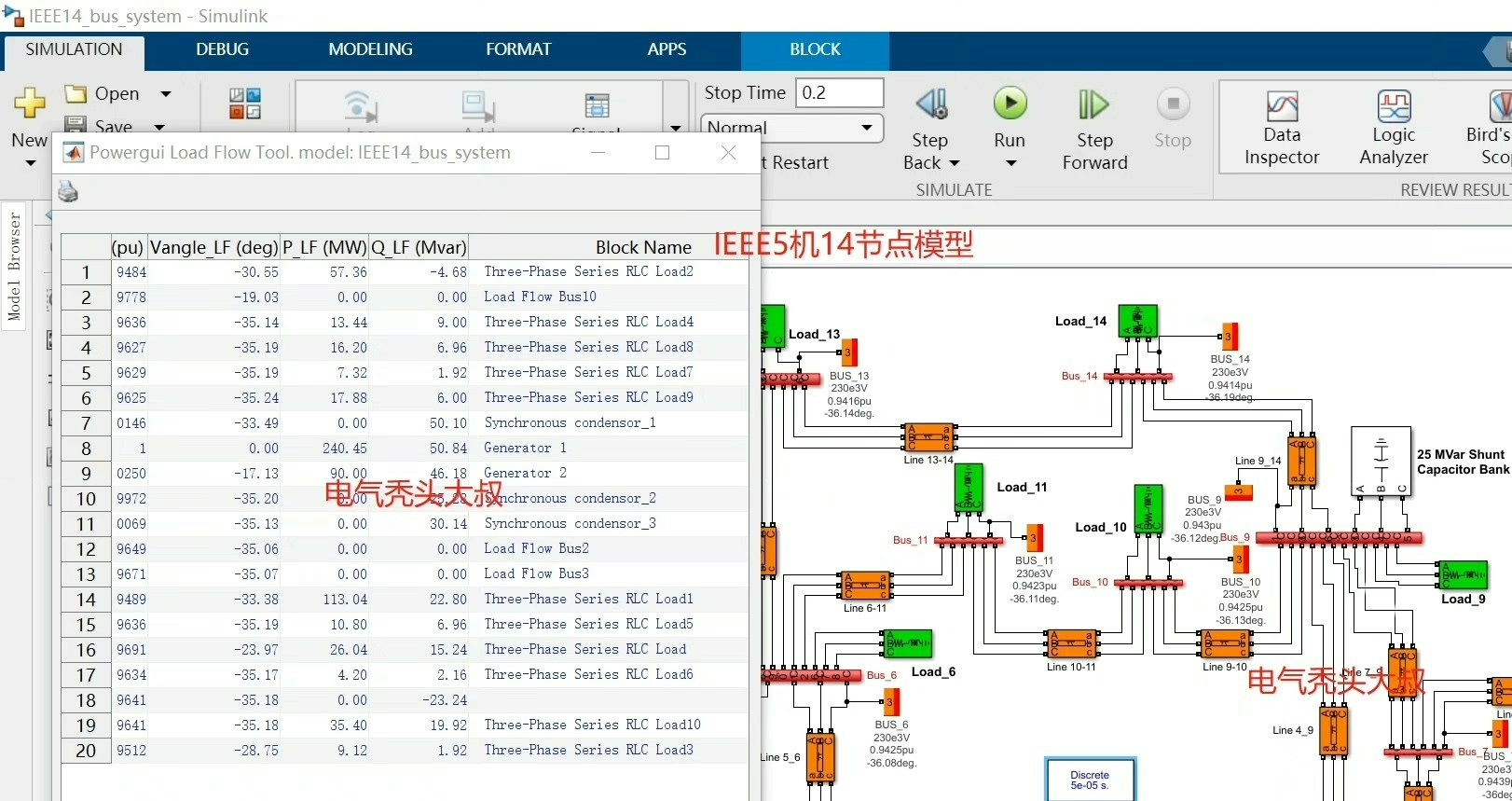

IEEE5机14节点：多发电机和多节点的组合，让系统分析变得更具挑战性。在稳定性研究中，分析这些发电机之间的相互影响，就像在复杂代码中梳理多个模块之间的依赖关系一样。

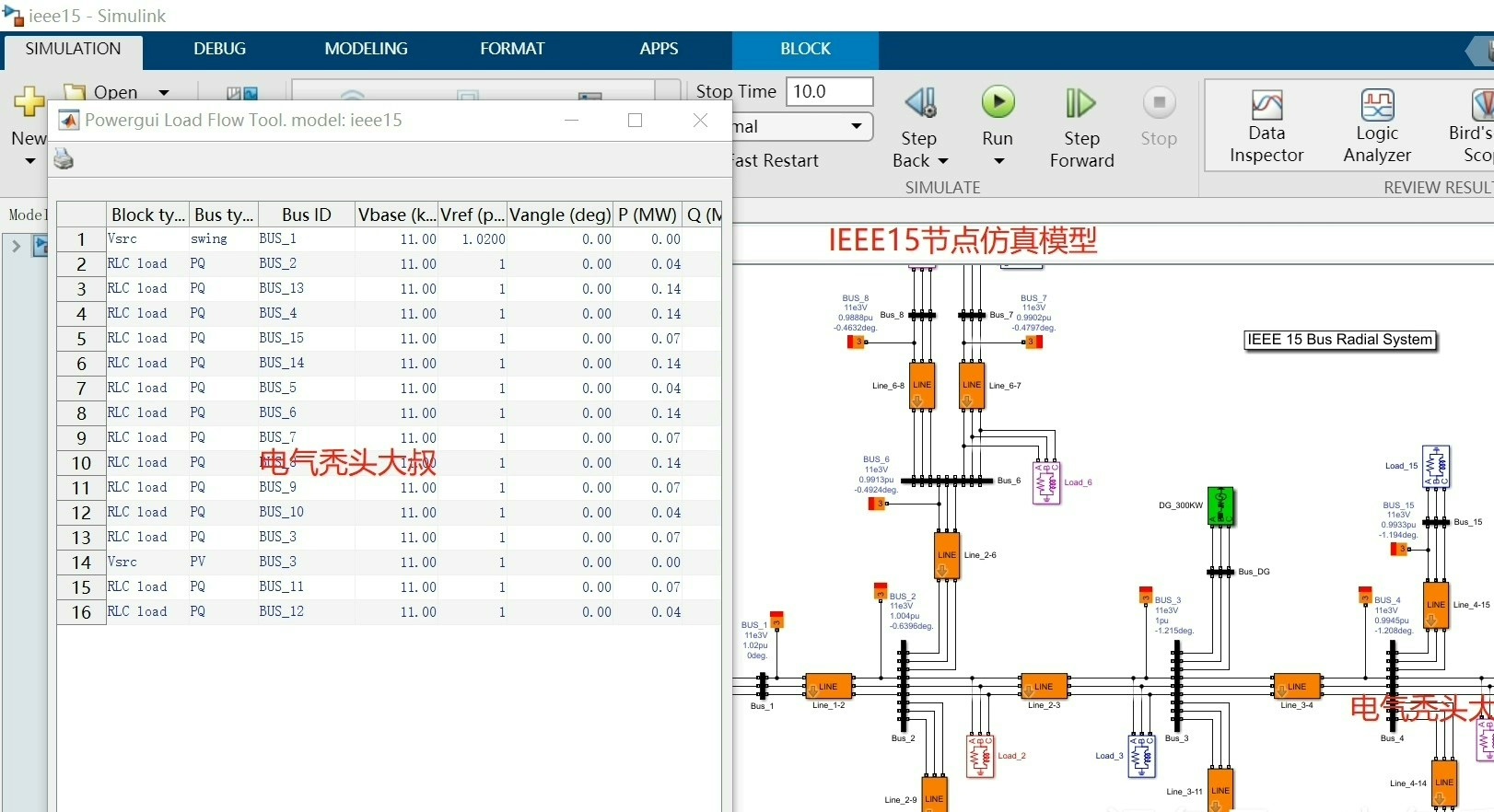

IEEE15节点：进一步增加了节点数量，系统的复杂性又上了一个台阶。在短路仿真研究里，不同节点发生短路对整个系统的影响在这个模型里能得到更细致的呈现。
IEEE30节点：这是一个被广泛研究和使用的模型，在学术和工程实践中都有很高的出镜率。潮流计算在这里需要更高效的算法，比如牛顿 - 拉夫逊法。

# 简单示意牛顿 - 拉夫逊法的部分代码逻辑
import numpy as np


def newton_raphson(Ybus, Sbus, V0, tol=1e - 6, max_iter=100):
    V = V0.copy()
    for k in range(max_iter):
        Ibus = Ybus.dot(V) - Sbus / np.conj(V)
        f = np.real(Sbus - V * np.conj(Ibus))
        if np.linalg.norm(f) < tol:
            break
        J11 = -np.imag(Ybus + np.diag(Ibus / V))
        J12 = np.imag(np.diag(V * np.conj(Ybus)))
        J21 = np.real(Ybus + np.diag(Ibus / V))
        J22 = np.real(np.diag(V * np.conj(Ybus)))
        J = np.vstack((np.hstack((J11, J12)), np.hstack((J21, J22))))
        dV = np.linalg.solve(J, -np.hstack((np.imag(f), np.real(f))))
        dV_mag = dV[:len(V)]
        dV_ang = dV[len(V):]
        V = V * np.exp(1j * dV_ang) * (1 + dV_mag)
    return V

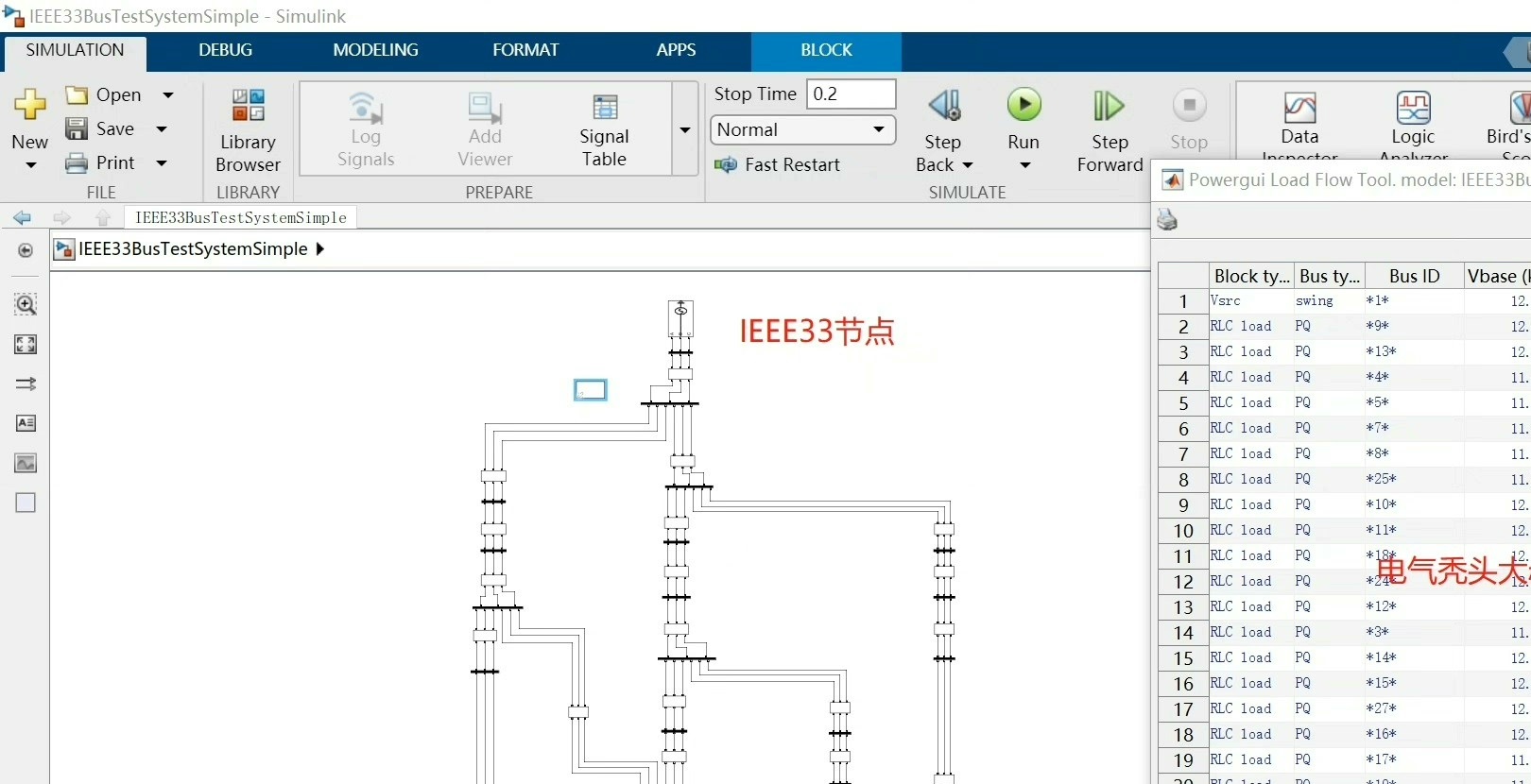

IEEE33节点：常用于配电系统分析，它对于研究分布式电源接入后的电能质量变化等问题很有价值。
IEEE34节点：为我们提供了更多节点细节，在研究电力系统优化运行方面，这个模型能给出更丰富的数据支持。

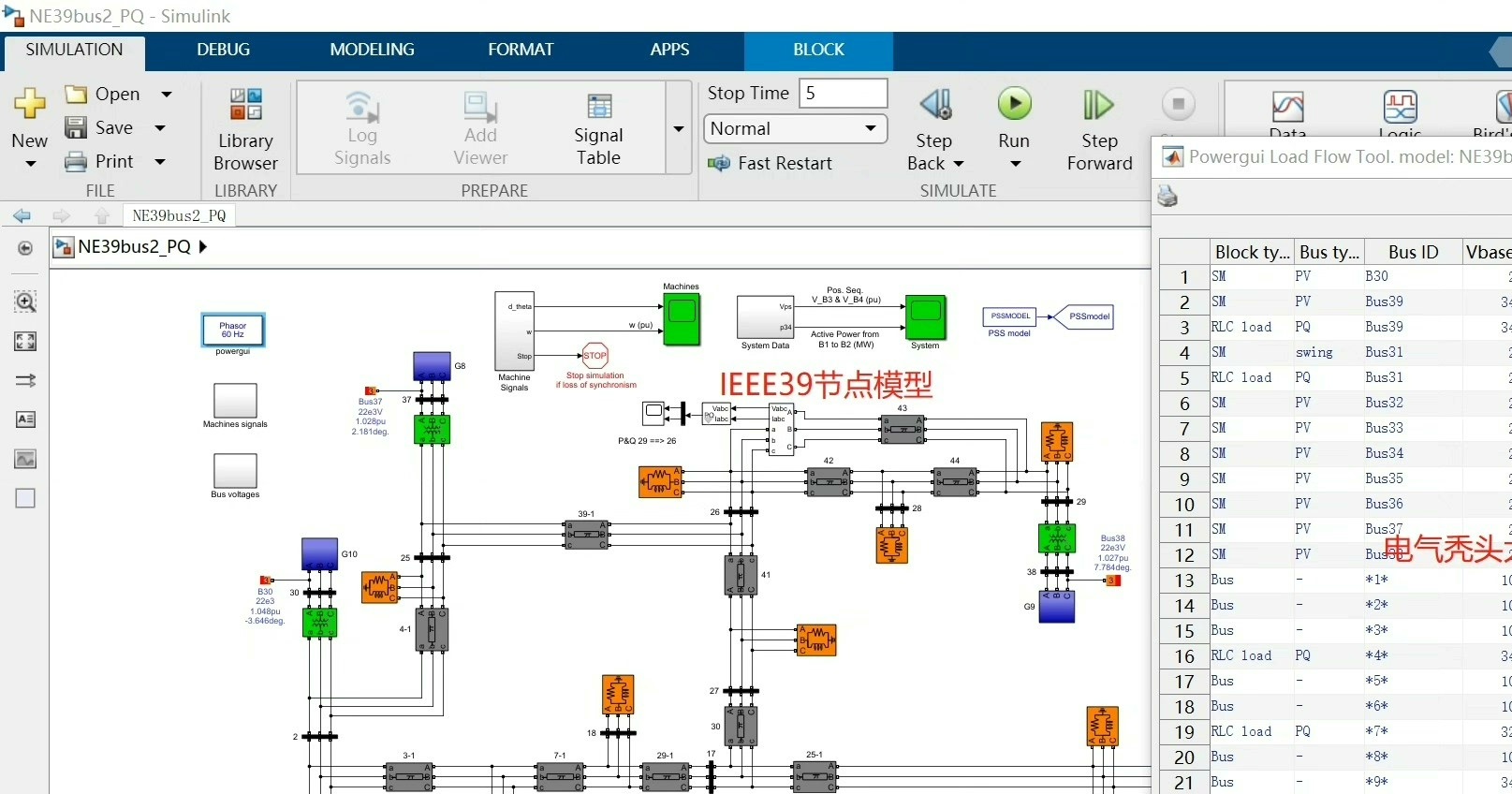

IEEE10机39节点：大规模的发电机和节点组合，是研究电力系统稳定性和动态特性的强大工具。它就像一个大型的编程项目，各个部分紧密协作，需要更精细的管理和分析。
IEEE69节点：复杂程度又进一步提升，对于深入研究电力系统的各种特性，这个模型提供了广阔的空间。

二、模型的电源特点与调试成果

这些模型的电源大部分为三相等效电源，经过精心调试，潮流计算已经成功实现。这就好比我们写好的代码，经过反复测试，终于能稳定运行了。潮流计算是电力系统分析的基础，就像编程里的基础算法，只有它稳定可靠，后续的研究才能顺利开展。

三、模型的拓展应用

我们还可以在这些已调试好的模型上“加工修改”。比如进行短路仿真研究，看看系统在不同节点发生短路时的响应。在代码实现上，可能就需要在原有的潮流计算代码基础上，添加短路故障的模拟逻辑。

# 简单示意添加短路故障模拟逻辑
def simulate_short_circuit(Ybus, Sbus, V0, fault_node):
    Ybus_fault = Ybus.copy()
    # 模拟短路，修改导纳矩阵
    Ybus_fault[fault_node, :] = 0
    Ybus_fault[:, fault_node] = 0
    Ybus_fault[fault_node, fault_node] = 1e10
    V_fault = newton_raphson(Ybus_fault, Sbus, V0)
    return V_fault

稳定性研究也是重要方向，分析系统在受到扰动后的稳定性，就像在程序里测试系统在异常输入下的稳定性一样。电能质量研究则关注电压波动、谐波等问题，通过这些模型，我们能更好地理解和解决实际电力系统中的这些问题。
