电力系统有功无功协同优化 软件：matlab+yalmip+cplex 研究内容：模型提供了一个很好的创新思路，把常规电气互联系统的调度和有功无功优化结合起来，增加可再生能源无功、电容器、SVC、OLTC等调节设备，采用二阶锥松弛法对配网模型非线性约束进行凸松弛，采用大Ｍ法对离散无功补偿装置的投切容量进行线性化表达，将模型转换为混合整数二阶锥规划问题 进行求解。

在电力系统的复杂网络中，有功无功的协同优化一直是研究的热门话题，它对于提高电力系统的运行效率、稳定性以及经济性有着至关重要的意义。今天就来和大家唠唠我最近在这方面的研究。

电力系统有功无功协同优化 软件：matlab+yalmip+cplex 研究内容：模型提供了一个很好的创新思路，把常规电气互联系统的调度和有功无功优化结合起来，增加可再生能源无功、电容器、SVC、OLTC等调节设备，采用二阶锥松弛法对配网模型非线性约束进行凸松弛，采用大Ｍ法对离散无功补偿装置的投切容量进行线性化表达，将模型转换为混合整数二阶锥规划问题 进行求解。

这次研究用到的软件是Matlab搭配Yalmip以及Cplex。Matlab作为强大的数学计算和仿真平台，为我们提供了便捷的编程环境和丰富的工具箱。Yalmip则像是一个神奇的桥梁，它能让我们方便地在Matlab中构建各种优化模型，而Cplex就像一个得力的助手，负责高效地求解这些模型。

创新的模型思路

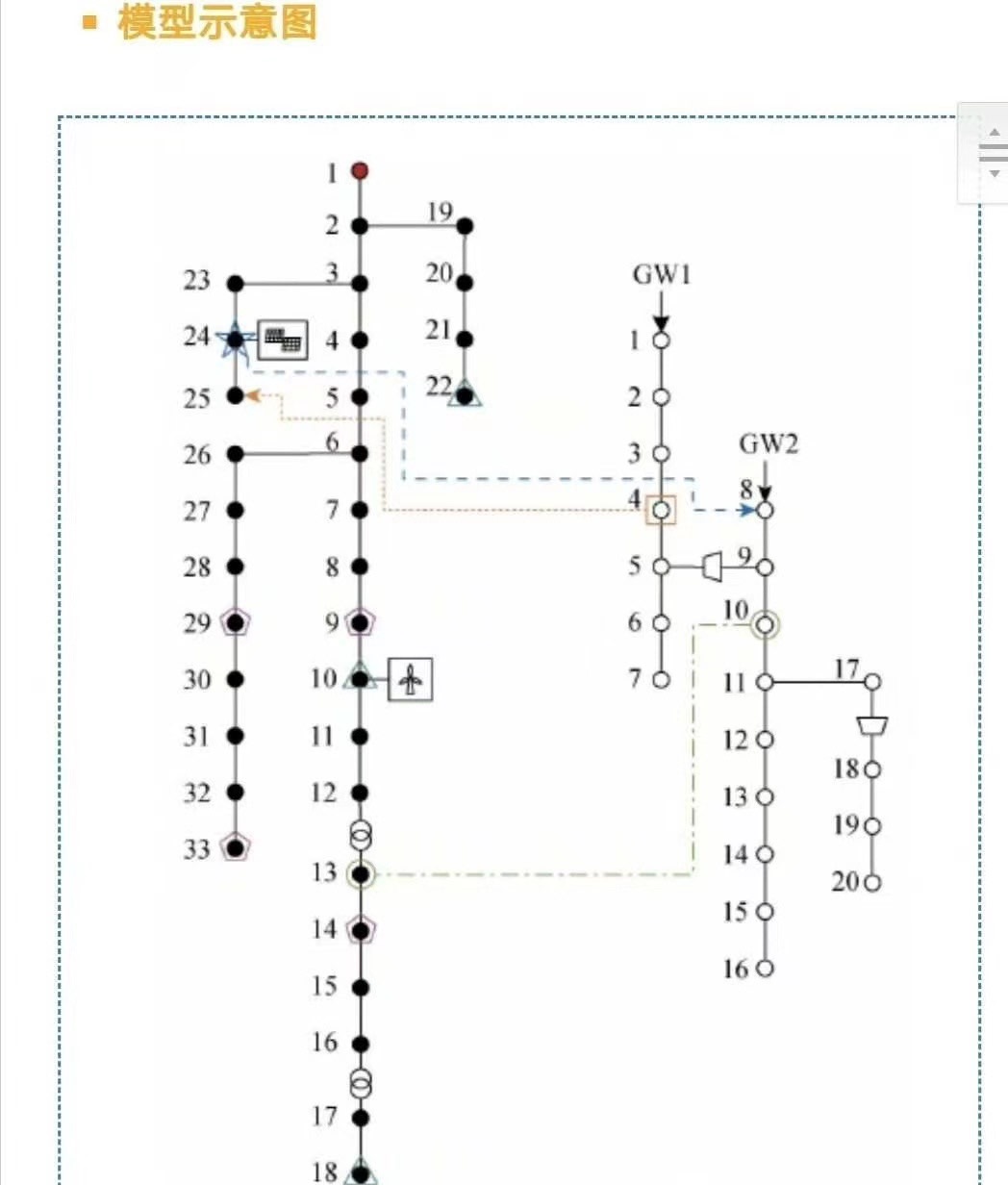

这次的模型可是提供了一个超棒的创新思路。它巧妙地把常规电气互联系统的调度和有功无功优化紧紧结合在一起。为了实现更精准的调控，还增加了可再生能源无功、电容器、SVC（静止无功补偿器）、OLTC（有载调压变压器）等调节设备。这些设备就如同电力系统里的一个个“小卫士”，各司其职来保障电力的稳定传输与分配。

技术实现手段

二阶锥松弛法处理非线性约束

配网模型里存在不少非线性约束，这可难不倒我们，采用二阶锥松弛法对其进行凸松弛。这就好比把崎岖不平的道路给铺平，让我们后续的优化求解能更顺畅地进行。下面来看一段简单示意代码（这里仅为说明概念，非完整可运行代码）：

% 假设我们有一个非线性约束函数 f(x,y)，这里用一个简单例子示意
x = sdpvar(1,1);
y = sdpvar(1,1);
f = x^2 + y^2;
% 通过二阶锥松弛法将其转换为可处理的形式
% 实际中会更复杂，这里仅简单示意思路
constraint = [x^2 + y^2 <= 1];
% 将非线性约束替换为二阶锥形式的约束
soc_constraint = [norm([x; y]) <= 1];

这段代码里，我们先定义了两个变量 x 和 y，构建了一个简单的非线性函数 f。原本 f 这样的非线性约束在优化模型里不好处理，通过二阶锥松弛法，我们将 x^2 + y^2 <= 1 这样的非线性约束转换为 norm([x; y]) <= 1 这种二阶锥形式的约束，这样就把非线性问题朝着更容易求解的方向推进了一步。

大Ｍ法线性化离散无功补偿装置投切容量

离散无功补偿装置的投切容量也有独特的处理方式，采用大Ｍ法对其进行线性化表达。大Ｍ法就像是给离散变量找到了一种连续的“语言”来描述自己。还是用代码来瞧瞧：

% 假设我们有一个离散变量 z 表示无功补偿装置投切状态，0 为不投切，1 为投切
z = binvar(1,1);
% 假设投切容量为 q，最大容量为 Qmax
q = sdpvar(1,1);
Qmax = 10;
% 大 M 法线性化约束
M = 100; % 一个足够大的数
constraint2 = [q <= M*z, q >= 0];

这里我们定义了一个二进制变量 z 来表示无功补偿装置的投切状态，q 表示投切容量。通过引入一个足够大的数 M，构建了 q <= M*z 和 q >= 0 这样的约束，成功地将离散变量和连续变量联系起来，把离散无功补偿装置投切容量的问题转化为线性问题，方便后续求解。

模型求解

经过前面一系列操作，模型就被转换为混合整数二阶锥规划问题，而这个问题就交给Cplex来大显身手啦。在Yalmip中调用Cplex求解器也很简单，大概像下面这样：

% 假设已经构建好优化问题，目标函数为 obj，约束条件为 constraints
optimize(constraints, obj, sdpsettings('solver', 'cplex'));

通过这行代码，Yalmip就会指挥Cplex去求解我们构建好的混合整数二阶锥规划问题，得出优化结果。

总的来说，这次基于Matlab、Yalmip和Cplex的电力系统有功无功协同优化研究，从创新的模型思路到具体的技术实现手段，都为电力系统的高效稳定运行提供了新的可能。后续还可以进一步探索更多的优化策略和改进方法，让电力系统变得更加智能、可靠。希望这篇博文能给对这方面感兴趣的小伙伴们一些启发。
