主题023：多场耦合的实验验证与模型校准

1. 概述

多场耦合仿真的准确性和可靠性依赖于实验验证和模型校准。实验验证是通过与实际测量数据的比较来评估仿真模型的精度，而模型校准则是调整模型参数以提高其预测能力。本章将详细介绍多场耦合的实验验证方法、模型校准技术以及数据处理和分析方法。

1.1 实验验证的重要性

科学意义：

• 验证仿真模型的物理正确性
• 量化模型的预测误差
• 识别模型中的不确定性来源
• 建立对模型的信心

工程应用：

• 确保工程设计的安全性和可靠性
• 优化产品性能
• 降低开发成本和风险
• 支持决策制定

1.2 模型校准的必要性

• 弥补物理模型的简化和假设
• 考虑材料特性的不确定性
• 调整模型参数以匹配实际系统行为
• 提高模型的预测精度

2. 实验验证方法

2.1 实验设计

实验类型：

• 原型实验：使用实际产品或系统进行测试
• 缩尺模型实验：使用缩小比例的模型进行测试
• 模拟实验：在实验室环境中模拟特定的物理现象

实验设计原则：

• 代表性：实验应代表实际应用场景
• 可重复性：实验结果应可重复
• 可测量性：关键物理量应可准确测量
• 全面性：应覆盖不同的运行条件和参数范围

实验设计步骤：

1. 确定实验目标和范围
2. 选择实验方法和设备
3. 设计实验方案和测试矩阵
4. 准备实验材料和设备
5. 执行实验并记录数据
6. 分析实验结果

2.2 数据采集与处理

传感器选择：

• 温度传感器：热电偶、热电阻、红外测温仪
• 压力传感器：应变片、压力变送器
• 位移传感器：激光位移计、应变片
• 速度传感器：热线风速仪、粒子图像 velocimetry (PIV)
• 电磁场传感器：霍尔传感器、磁通门传感器

数据采集系统：

• 数据采集卡 (DAQ)
• 信号调理器
• 数据存储和分析软件
• 实时监控系统

数据处理方法：

• 数据滤波：去除噪声和干扰
• 数据同步：确保多传感器数据的时间同步
• 数据校准：修正传感器误差
• 数据降维：处理高维数据
• 数据可视化：直观展示实验结果

2.3 误差分析

误差来源：

• 测量误差：传感器精度、标定误差
• 环境误差：温度、湿度、振动等环境因素
• 人为误差：操作失误、读数误差
• 系统误差：实验装置的系统偏差

误差分析方法：

• 系统误差分析：识别和量化系统误差
• 随机误差分析：使用统计方法分析随机误差
• 误差传递分析：评估误差在计算过程中的传递
• 不确定度评估：计算测量结果的不确定度

误差控制策略：

• 提高测量精度：使用高精度传感器和设备
• 重复测量：通过多次测量减少随机误差
• 校准设备：定期校准测量设备
• 环境控制：控制实验环境条件

3. 模型校准技术

3.1 参数识别

参数类型：

• 材料参数：热导率、弹性模量、密度等
• 边界条件参数：边界温度、压力、速度等
• 初始条件参数：初始温度、位移、速度等
• 模型常数：经验常数、修正系数等

参数识别方法：

• 直接测量法：通过实验直接测量参数值
• 间接识别法：通过系统响应反推参数值
• 优化方法：通过最小化模型预测与实验数据的误差来识别参数

常用优化算法：

• 梯度下降法：基于梯度信息的参数优化
• 遗传算法：全局优化算法
• 粒子群优化：群体智能优化算法
• 贝叶斯优化：基于概率模型的优化

3.2 模型更新

模型更新策略：

• 基于数据的模型更新：使用实验数据更新模型参数
• 基于物理的模型更新：改进物理模型的描述
• 混合模型更新：结合数据和物理知识更新模型

模型更新步骤：

1. 定义模型误差函数
2. 选择模型更新方法
3. 执行模型更新
4. 验证更新后的模型
5. 评估模型更新效果

3.3 不确定性量化

不确定性来源：

• 参数不确定性：模型参数的不确定性
• 模型结构不确定性：模型结构的简化和假设
• 输入不确定性：输入数据的不确定性
• 测量不确定性：实验数据的测量误差

不确定性量化方法：

• 蒙特卡洛方法：通过随机抽样评估不确定性
• 区间分析：使用区间表示不确定性
• 多项式混沌展开：使用正交多项式表示不确定性
• 贝叶斯方法：使用概率分布表示不确定性

4. 数据同化技术

4.1 数据同化的基本概念

数据同化：

• 定义：将观测数据与模型预测结合，获得更准确的系统状态估计
• 目的：提高模型预测精度，减少不确定性
• 应用：天气预报、环境建模、工程仿真等

数据同化方法：

• 最优插值：基于线性假设的简单数据同化方法
• 卡尔曼滤波：适用于线性系统的递归数据同化方法
• 扩展卡尔曼滤波：适用于非线性系统的卡尔曼滤波变体
• 集合卡尔曼滤波：使用集合方法处理非线性系统
• 粒子滤波：使用粒子方法处理非线性、非高斯系统

4.2 数据同化在多场耦合中的应用

应用场景：

• 流体-结构耦合系统的状态估计
• 热-力耦合系统的温度场和应力场估计
• 电磁-热耦合系统的温度分布预测
• 多场耦合系统的参数识别

实现步骤：

1. 建立多场耦合模型
2. 设计观测方案
3. 选择数据同化方法
4. 实现数据同化算法
5. 评估同化效果

5. 模型验证指标

5.1 定量验证指标

误差指标：

• 均方根误差 (RMSE)：衡量模型预测与实验数据的平均偏差
• 平均绝对误差 (MAE)：衡量模型预测与实验数据的平均绝对偏差
• 最大误差：衡量模型预测与实验数据的最大偏差
• 决定系数 (R²)：衡量模型解释实验数据变异的能力

统计检验：

• t检验：检验模型预测与实验数据的均值是否显著不同
• F检验：检验模型预测与实验数据的方差是否显著不同
• 卡方检验：检验模型预测与实验数据的分布是否显著不同

5.2 定性验证指标

可视化比较：

• 时间序列对比：比较模型预测与实验数据的时间演化
• 空间分布对比：比较模型预测与实验数据的空间分布
• 特征提取：比较模型预测与实验数据的特征参数
• 敏感性分析：分析模型参数变化对预测结果的影响

验证标准：

• 工程可接受标准：根据工程应用的要求确定验证标准
• 科学可接受标准：根据科学研究的要求确定验证标准
• 监管可接受标准：根据监管机构的要求确定验证标准

6. 应用案例

6.1 热-结构耦合的实验验证

案例描述：

• 研究对象：航空发动机涡轮叶片的热-结构耦合
• 实验目的：验证热-结构耦合模型的准确性
• 实验方法：使用红外测温仪测量叶片表面温度，使用应变片测量叶片应变
• 模型描述：使用有限元方法建立热-结构耦合模型

验证过程：

1. 进行实验测量，获取叶片表面温度和应变数据
2. 运行热-结构耦合模型，获取预测结果
3. 比较模型预测与实验数据
4. 计算验证指标，评估模型精度
5. 分析误差来源，提出模型改进方案

6.2 流-固耦合的模型校准

案例描述：

• 研究对象：风力涡轮机叶片的流-固耦合
• 实验目的：校准流-固耦合模型的参数
• 实验方法：使用风洞实验测量叶片的气动力和变形
• 模型描述：使用计算流体力学和结构力学模型建立流-固耦合模型

校准过程：

1. 进行风洞实验，获取叶片的气动力和变形数据
2. 建立流-固耦合模型，定义校准参数
3. 使用优化算法调整模型参数
4. 验证校准后的模型，评估其预测能力
5. 分析校准结果，确定最佳参数值

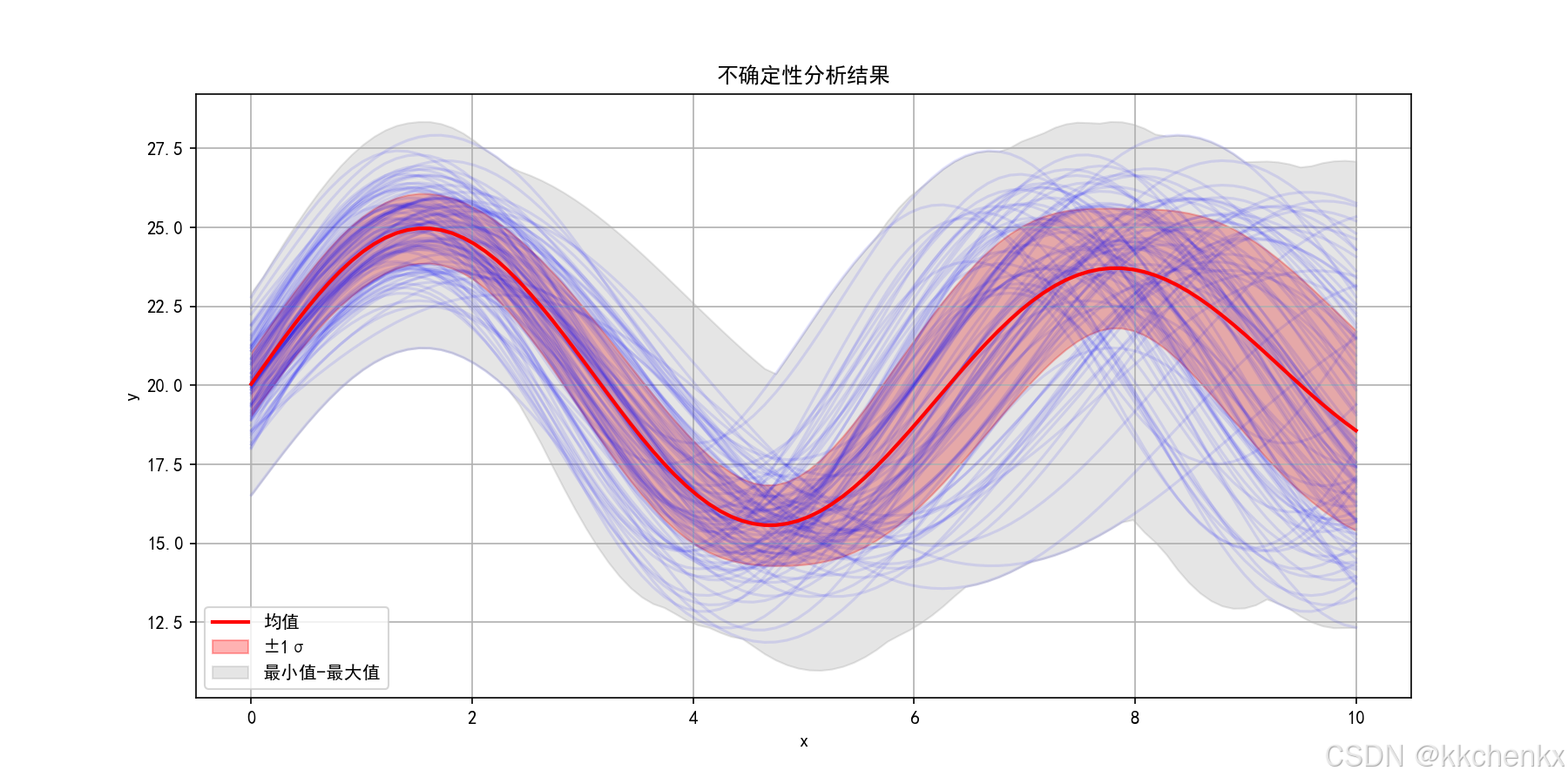

6.3 多场耦合系统的不确定性分析

案例描述：

• 研究对象：核反应堆冷却系统的多场耦合
• 实验目的：分析多场耦合模型的不确定性
• 实验方法：使用传感器测量系统的温度、压力和流量
• 模型描述：建立包含流体动力学、热传导和结构力学的多场耦合模型

不确定性分析过程：

1. 进行实验测量，获取系统的运行数据
2. 识别模型中的不确定参数
3. 使用蒙特卡洛方法分析参数不确定性对模型预测的影响
4. 评估模型预测的不确定性范围
5. 提出降低不确定性的措施

7. 代码实现：实验验证与模型校准

7.1 实验数据与模型预测的比较

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class Validation:
    """实验验证与模型校准"""

    def __init__(self, experimental_data, model_predictions):
        """初始化

        Args:
            experimental_data: 实验数据
            model_predictions: 模型预测数据
        """
        self.exp_data = experimental_data
        self.model_pred = model_predictions

    def calculate_rmse(self):
        """计算均方根误差"""
        return np.sqrt(np.mean((self.exp_data - self.model_pred)**2))

    def calculate_mae(self):
        """计算平均绝对误差"""
        return np.mean(np.abs(self.exp_data - self.model_pred))

    def calculate_max_error(self):
        """计算最大误差"""
        return np.max(np.abs(self.exp_data - self.model_pred))

    def calculate_r_squared(self):
        """计算决定系数"""
        mean_exp = np.mean(self.exp_data)
        ss_total = np.sum((self.exp_data - mean_exp)**2)
        ss_residual = np.sum((self.exp_data - self.model_pred)**2)
        return 1 - (ss_residual / ss_total)

    def plot_comparison(self, x_label='时间 (s)', y_label='温度 (℃)'):
        """绘制实验数据与模型预测的比较"""
        plt.figure(figsize=(12, 6))
        plt.plot(self.exp_data, 'r-', label='实验数据')
        plt.plot(self.model_pred, 'b--', label='模型预测')
        plt.xlabel(x_label)
        plt.ylabel(y_label)
        plt.title('实验数据与模型预测的比较')
        plt.legend()
        plt.grid(True)
        plt.savefig('validation_comparison.png', dpi=150)
        plt.close()

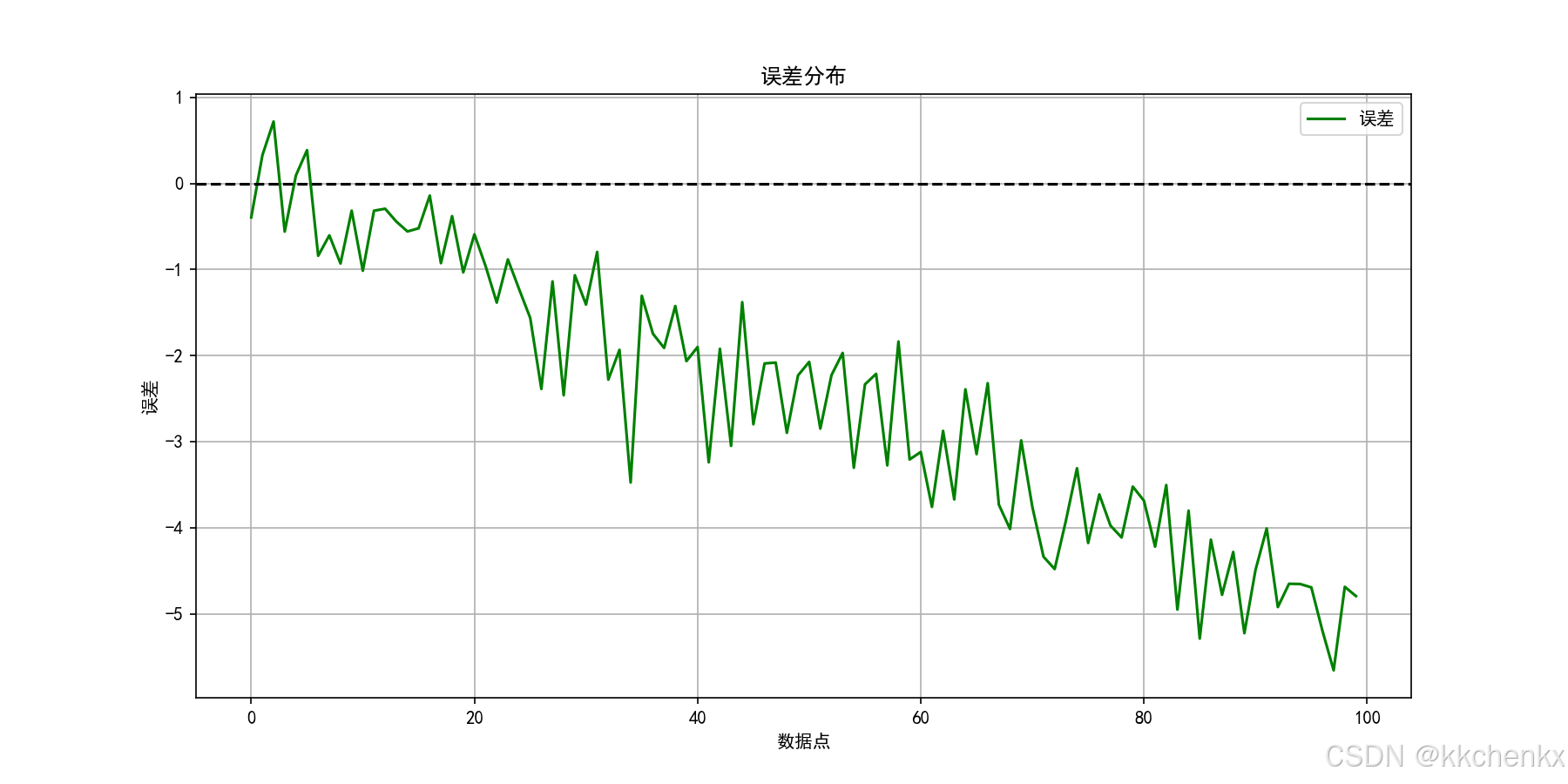

    def plot_error(self):
        """绘制误差分布"""
        error = self.exp_data - self.model_pred
        plt.figure(figsize=(12, 6))
        plt.plot(error, 'g-', label='误差')
        plt.axhline(y=0, color='k', linestyle='--')
        plt.xlabel('数据点')
        plt.ylabel('误差')
        plt.title('误差分布')
        plt.legend()
        plt.grid(True)
        plt.savefig('error_distribution.png', dpi=150)
        plt.close()

# 主函数
def main():
    # 生成模拟数据
    t = np.linspace(0, 10, 100)
    # 实验数据（添加噪声）
    exp_data = 20 + 5 * np.sin(t) + np.random.normal(0, 0.5, 100)
    # 模型预测数据
    model_pred = 20 + 5 * np.sin(t) + 0.5 * t

    # 创建验证对象
    validation = Validation(exp_data, model_pred)

    # 计算验证指标
    rmse = validation.calculate_rmse()
    mae = validation.calculate_mae()
    max_error = validation.calculate_max_error()
    r_squared = validation.calculate_r_squared()

    # 输出验证结果
    print(f"均方根误差 (RMSE): {rmse:.4f}")
    print(f"平均绝对误差 (MAE): {mae:.4f}")
    print(f"最大误差: {max_error:.4f}")
    print(f"决定系数 (R²): {r_squared:.4f}")

    # 绘制比较图
    validation.plot_comparison()
    validation.plot_error()

    print("✓ 实验验证完成")

if __name__ == "__main__":
    main()

7.2 模型参数校准

import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import minimize

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class ModelCalibration:
    """模型参数校准"""

    def __init__(self, experimental_data, x_data):
        """初始化

        Args:
            experimental_data: 实验数据
            x_data: 自变量数据
        """
        self.exp_data = experimental_data
        self.x_data = x_data

    def model(self, params, x):
        """模型函数

        Args:
            params: 模型参数
            x: 自变量

        Returns:
            模型预测值
        """
        a, b, c = params
        return a * np.sin(b * x) + c

    def objective_function(self, params):
        """目标函数（误差平方和）

        Args:
            params: 模型参数

        Returns:
            误差平方和
        """
        predictions = self.model(params, self.x_data)
        return np.sum((self.exp_data - predictions)**2)

    def calibrate(self, initial_guess):
        """校准模型参数

        Args:
            initial_guess: 参数初始猜测值

        Returns:
            校准后的参数
        """
        result = minimize(self.objective_function, initial_guess, method='L-BFGS-B')
        return result.x

    def validate(self, params):
        """验证校准后的模型

        Args:
            params: 校准后的参数

        Returns:
            验证指标
        """
        predictions = self.model(params, self.x_data)
        rmse = np.sqrt(np.mean((self.exp_data - predictions)**2))
        r_squared = 1 - np.sum((self.exp_data - predictions)**2) / np.sum((self.exp_data - np.mean(self.exp_data))**2)
        return rmse, r_squared

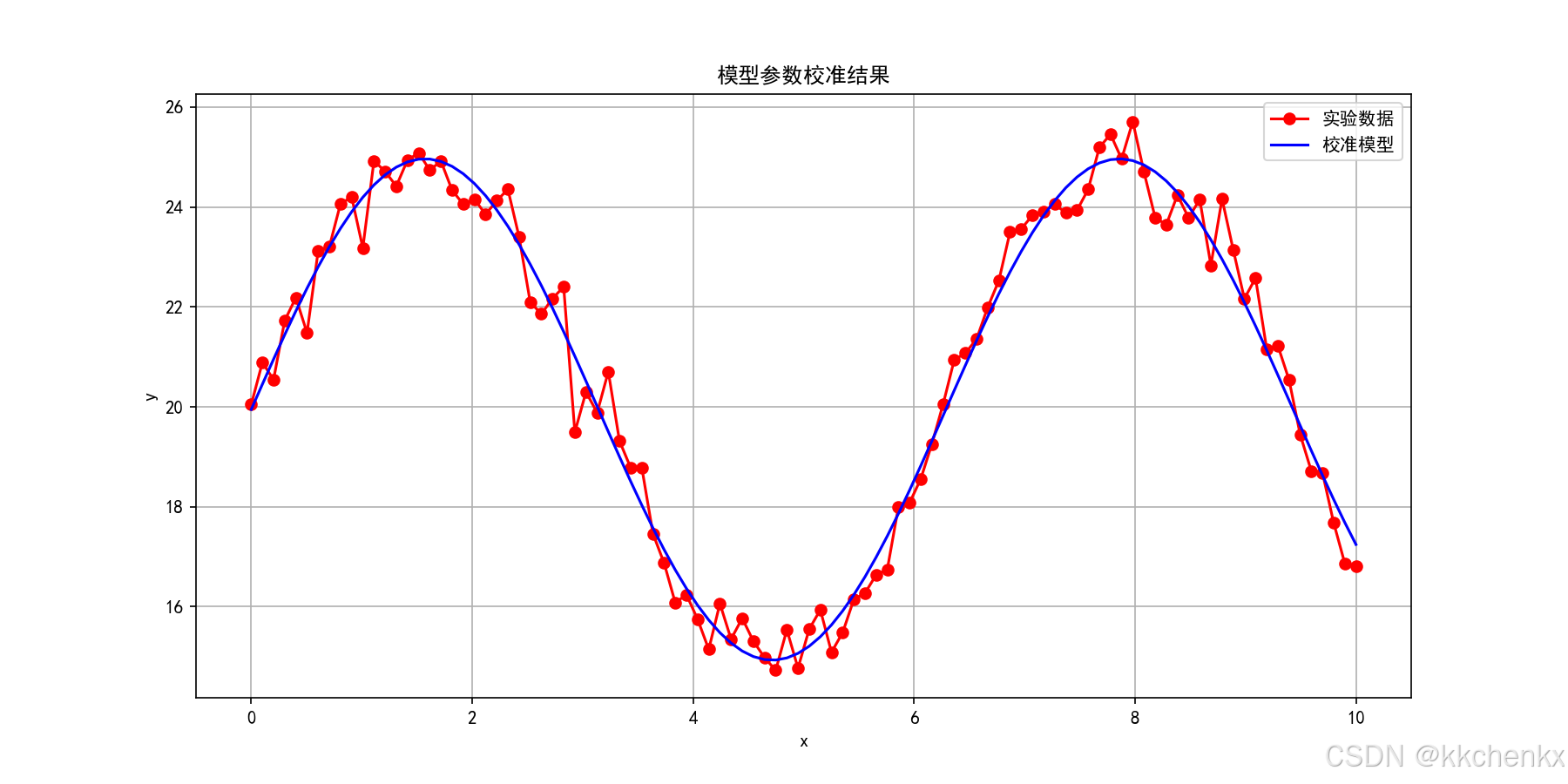

    def plot_results(self, params):
        """绘制校准结果

        Args:
            params: 校准后的参数
        """
        predictions = self.model(params, self.x_data)

        plt.figure(figsize=(12, 6))
        plt.plot(self.x_data, self.exp_data, 'r-o', label='实验数据')
        plt.plot(self.x_data, predictions, 'b-', label='校准模型')
        plt.xlabel('x')
        plt.ylabel('y')
        plt.title('模型参数校准结果')
        plt.legend()
        plt.grid(True)
        plt.savefig('calibration_results.png', dpi=150)
        plt.close()

# 主函数
def main():
    # 生成模拟数据
    x = np.linspace(0, 10, 100)
    # 真实参数
    true_params = [5, 1, 20]
    # 实验数据（添加噪声）
    exp_data = true_params[0] * np.sin(true_params[1] * x) + true_params[2] + np.random.normal(0, 0.5, 100)

    # 创建校准对象
    calibration = ModelCalibration(exp_data, x)

    # 初始猜测值
    initial_guess = [4, 0.8, 18]

    # 校准参数
    calibrated_params = calibration.calibrate(initial_guess)

    # 验证校准结果
    rmse, r_squared = calibration.validate(calibrated_params)

    # 输出结果
    print(f"真实参数: {true_params}")
    print(f"校准参数: {calibrated_params}")
    print(f"均方根误差 (RMSE): {rmse:.4f}")
    print(f"决定系数 (R²): {r_squared:.4f}")

    # 绘制结果
    calibration.plot_results(calibrated_params)

    print("✓ 模型参数校准完成")

if __name__ == "__main__":
    main()

7.3 数据同化实现

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class KalmanFilter:
    """卡尔曼滤波器"""

    def __init__(self, A, B, H, Q, R, x0, P0):
        """初始化卡尔曼滤波器

        Args:
            A: 状态转移矩阵
            B: 控制输入矩阵
            H: 观测矩阵
            Q: 过程噪声 covariance
            R: 观测噪声 covariance
            x0: 初始状态
            P0: 初始状态 covariance
        """
        self.A = A
        self.B = B
        self.H = H
        self.Q = Q
        self.R = R
        self.x = x0
        self.P = P0

    def predict(self, u=0):
        """预测步骤

        Args:
            u: 控制输入
        """
        self.x = np.dot(self.A, self.x) + np.dot(self.B, u)
        self.P = np.dot(np.dot(self.A, self.P), self.A.T) + self.Q

    def update(self, z):
        """更新步骤

        Args:
            z: 观测值
        """
        # 计算卡尔曼增益
        S = np.dot(np.dot(self.H, self.P), self.H.T) + self.R
        K = np.dot(np.dot(self.P, self.H.T), np.linalg.inv(S))

        # 更新状态估计
        y = z - np.dot(self.H, self.x)
        self.x = self.x + np.dot(K, y)

        # 更新状态 covariance
        I = np.eye(len(self.x))
        self.P = np.dot((I - np.dot(K, self.H)), self.P)

class DataAssimilation:
    """数据同化"""

    def __init__(self, model, observer):
        """初始化

        Args:
            model: 系统模型
            observer: 观测器
        """
        self.model = model
        self.observer = observer

    def run(self, n_steps, measurements):
        """运行数据同化

        Args:
            n_steps: 时间步数
            measurements: 观测数据

        Returns:
            同化后的状态估计
        """
        states = []

        for i in range(n_steps):
            # 预测
            self.model.predict()

            # 如果有观测数据，进行更新
            if i < len(measurements):
                self.model.update(measurements[i])

            # 保存状态
            states.append(self.model.x.copy())

        return np.array(states)

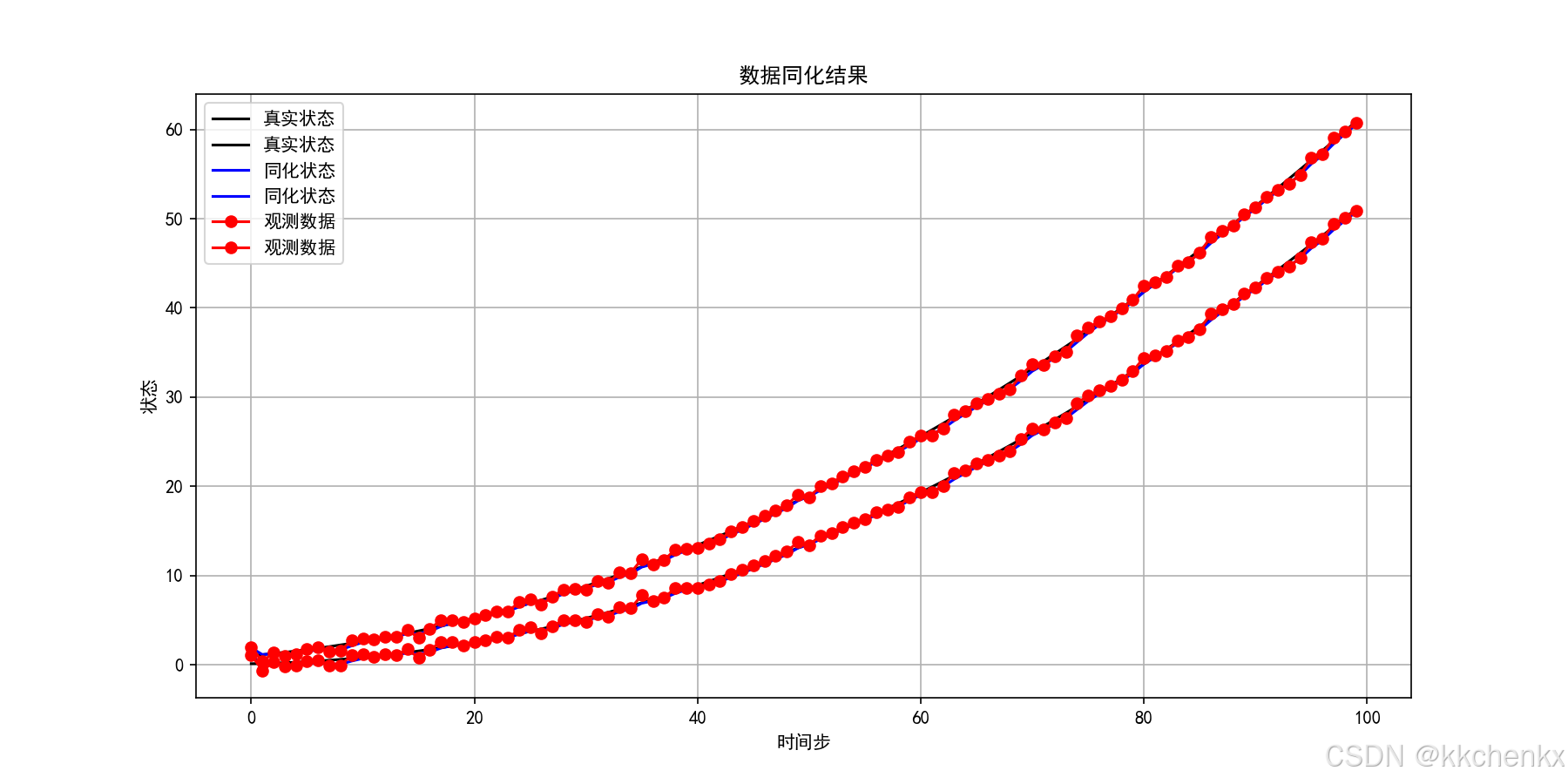

    def plot_results(self, states, true_states, measurements):
        """绘制结果

        Args:
            states: 同化后的状态
            true_states: 真实状态
            measurements: 观测数据
        """
        plt.figure(figsize=(12, 6))
        plt.plot(true_states, 'k-', label='真实状态')
        plt.plot(states, 'b-', label='同化状态')
        plt.plot(measurements, 'r-o', label='观测数据')
        plt.xlabel('时间步')
        plt.ylabel('状态')
        plt.title('数据同化结果')
        plt.legend()
        plt.grid(True)
        plt.savefig('data_assimilation_results.png', dpi=150)
        plt.close()

# 主函数
def main():
    # 系统参数
    dt = 0.1  # 时间步长
    n_steps = 100  # 时间步数

    # 状态转移矩阵
    A = np.array([[1, dt], [0, 1]])
    # 控制输入矩阵
    B = np.array([[0.5 * dt**2], [dt]])
    # 观测矩阵
    H = np.array([[1, 0]])
    # 过程噪声 covariance
    Q = np.array([[0.01, 0], [0, 0.01]])
    # 观测噪声 covariance
    R = np.array([[0.1]])
    # 初始状态
    x0 = np.array([0, 1])
    # 初始状态 covariance
    P0 = np.array([[1, 0], [0, 1]])

    # 创建卡尔曼滤波器
    kf = KalmanFilter(A, B, H, Q, R, x0, P0)

    # 创建数据同化对象
    da = DataAssimilation(kf, None)

    # 生成真实状态和观测数据
    true_states = []
    measurements = []
    x_true = x0.copy()

    for i in range(n_steps):
        # 更新真实状态
        x_true = np.dot(A, x_true) + np.dot(B, np.array([[1]]))
        true_states.append(x_true[0])

        # 生成观测数据（添加噪声）
        z = x_true[0] + np.random.normal(0, np.sqrt(R[0, 0]))
        measurements.append(z)

    # 运行数据同化
    states = da.run(n_steps, measurements)

    # 绘制结果
    da.plot_results(states[:, 0], true_states, measurements)

    print("✓ 数据同化完成")

if __name__ == "__main__":
    main()

7.4 不确定性分析

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class UncertaintyAnalysis:
    """不确定性分析"""

    def __init__(self, model, param_distributions):
        """初始化

        Args:
            model: 模型函数
            param_distributions: 参数概率分布
        """
        self.model = model
        self.param_distributions = param_distributions

    def monte_carlo(self, n_samples, x_data):
        """蒙特卡洛方法分析不确定性

        Args:
            n_samples: 样本数量
            x_data: 自变量数据

        Returns:
            模型预测的分布
        """
        predictions = []

        for i in range(n_samples):
            # 从参数分布中采样
            params = []
            for dist in self.param_distributions:
                if dist['type'] == 'normal':
                    param = np.random.normal(dist['mean'], dist['std'])
                elif dist['type'] == 'uniform':
                    param = np.random.uniform(dist['min'], dist['max'])
                params.append(param)

            # 计算模型预测
            pred = self.model(params, x_data)
            predictions.append(pred)

        return np.array(predictions)

    def analyze_results(self, predictions):
        """分析不确定性结果

        Args:
            predictions: 模型预测的分布

        Returns:
            统计结果
        """
        mean_pred = np.mean(predictions, axis=0)
        std_pred = np.std(predictions, axis=0)
        min_pred = np.min(predictions, axis=0)
        max_pred = np.max(predictions, axis=0)

        return {
            'mean': mean_pred,
            'std': std_pred,
            'min': min_pred,
            'max': max_pred
        }

    def plot_results(self, x_data, predictions, stats):
        """绘制不确定性分析结果

        Args:
            x_data: 自变量数据
            predictions: 模型预测的分布
            stats: 统计结果
        """
        plt.figure(figsize=(12, 6))

        # 绘制预测分布
        for i in range(min(100, predictions.shape[0])):
            plt.plot(x_data, predictions[i], 'b-', alpha=0.1)

        # 绘制统计结果
        plt.plot(x_data, stats['mean'], 'r-', linewidth=2, label='均值')
        plt.fill_between(x_data, stats['mean'] - stats['std'], stats['mean'] + stats['std'],
                         color='r', alpha=0.3, label='±1σ')
        plt.fill_between(x_data, stats['min'], stats['max'],
                         color='gray', alpha=0.2, label='最小值-最大值')

        plt.xlabel('x')
        plt.ylabel('y')
        plt.title('不确定性分析结果')
        plt.legend()
        plt.grid(True)
        plt.savefig('uncertainty_analysis.png', dpi=150)
        plt.close()

# 主函数
def main():
    # 定义模型函数
    def model(params, x):
        a, b, c = params
        return a * np.sin(b * x) + c

    # 定义参数分布
    param_distributions = [
        {'type': 'normal', 'mean': 5, 'std': 0.5},  # a
        {'type': 'normal', 'mean': 1, 'std': 0.1},  # b
        {'type': 'normal', 'mean': 20, 'std': 1}    # c
    ]

    # 创建不确定性分析对象
    ua = UncertaintyAnalysis(model, param_distributions)

    # 生成自变量数据
    x = np.linspace(0, 10, 100)

    # 运行蒙特卡洛模拟
    n_samples = 1000
    predictions = ua.monte_carlo(n_samples, x)

    # 分析结果
    stats = ua.analyze_results(predictions)

    # 绘制结果
    ua.plot_results(x, predictions, stats)

    print("✓ 不确定性分析完成")
    print(f"样本数量: {n_samples}")
    print(f"预测均值的范围: [{np.min(stats['mean']):.2f}, {np.max(stats['mean']):.2f}]")
    print(f"预测标准差的范围: [{np.min(stats['std']):.2f}, {np.max(stats['std']):.2f}]")

if __name__ == "__main__":
    main()
