在岩土工程领域，流沙层注浆问题一直备受关注。最近我尝试使用Comsol软件对一篇文献中的流沙层注浆模型进行复现，过程有趣且收获满满，在此分享给大家。

一、文献解读

原文献聚焦于特定地质条件下的流沙层注浆模拟，旨在研究浆液在流沙层中的扩散规律、压力分布以及对土体加固效果的影响。文献中给出了详细的物理模型假设、边界条件设定以及相关参数。

二、Comsol建模步骤

1. 几何建模

首先，在Comsol中创建代表流沙层的几何结构。这里我们假设流沙层为一个二维的矩形区域，使用“二维绘图”功能绘制矩形。

// 以下代码示意在Comsol中创建矩形几何
model.geom('geom1').feature('rect1').set('size', [L W]);
model.geom('geom1').run;
// L为矩形长度，W为矩形宽度，通过设置这两个参数确定矩形大小

这段代码使用Comsol脚本语言，调用geom对象中的feature方法来创建一个名为rect1的矩形特征，set方法设置其尺寸为[L W]，最后通过run方法运行该几何操作，在模型中生成矩形几何。

2. 材料属性设置

流沙层的材料属性对于模拟结果至关重要。根据文献，我们需要定义流沙层的渗透率、孔隙率等参数。在Comsol的材料库中，选择“多孔介质”材料类型，并进行参数调整。

model.materials('mat1').prop('permeability', [k1 0; 0 k2]);
model.materials('mat1').prop('porosity', n);
// k1和k2分别为x和y方向的渗透率，n为孔隙率

这段代码在Comsol模型的材料模块中，针对名为mat1的材料，通过prop方法设置渗透率和孔隙率属性。permeability设置了各向异性的渗透率张量，porosity设置了孔隙率参数。

3. 物理场设置

注浆过程涉及到多物理场耦合，这里主要考虑流体流动和多孔介质变形。在Comsol中添加“达西定律”物理场用于描述流体在多孔介质中的流动，以及“固体力学”物理场来考虑土体的变形。

model.physics('darcy1').settings.timestep.formulation = 'implicit';
model.physics('solid1').settings.prescribed_stress = true;
// 设置达西定律物理场时间步长为隐式格式，开启固体力学物理场的应力预设

上述代码对“达西定律”物理场（darcy1）设置时间步长采用隐式格式，这种格式在数值稳定性上有较好表现，适合处理复杂的流体流动问题；对“固体力学”物理场（solid1）开启应力预设，为后续施加边界应力条件做准备。

4. 边界条件设定

文献中明确了模型的边界条件，如注浆孔处的压力边界条件、模型外边界的流量边界条件等。

model.physics('darcy1').bc('bc1').set('p', p_in);
model.physics('darcy1').bc('bc2').set('q', 0);
// 在注浆孔边界bc1处设置压力为p_in，在模型外边界bc2处设置流量为0

这部分代码在“达西定律”物理场中，对名为bc1的边界条件设置压力值为p_in，模拟注浆孔处的注浆压力；对名为bc2的边界条件设置流量为0，模拟模型外边界无流体流入流出的情况。

5. 网格划分

合理的网格划分对模拟精度影响很大。在Comsol中，选择“自由三角形”网格，并根据模型特点调整网格大小。

model.mesh('mesh1').feature('size').set('hmax', h_max);
model.mesh('mesh1').run;
// 设置最大网格尺寸为h_max，然后运行网格划分操作

通过这段代码，在名为mesh1的网格对象中，使用size特征设置最大网格尺寸为hmax，再运行网格划分，生成符合要求的网格。较小的hmax值能提高模拟精度，但也会增加计算量，需要根据实际情况权衡。

三、模拟结果与文献对比

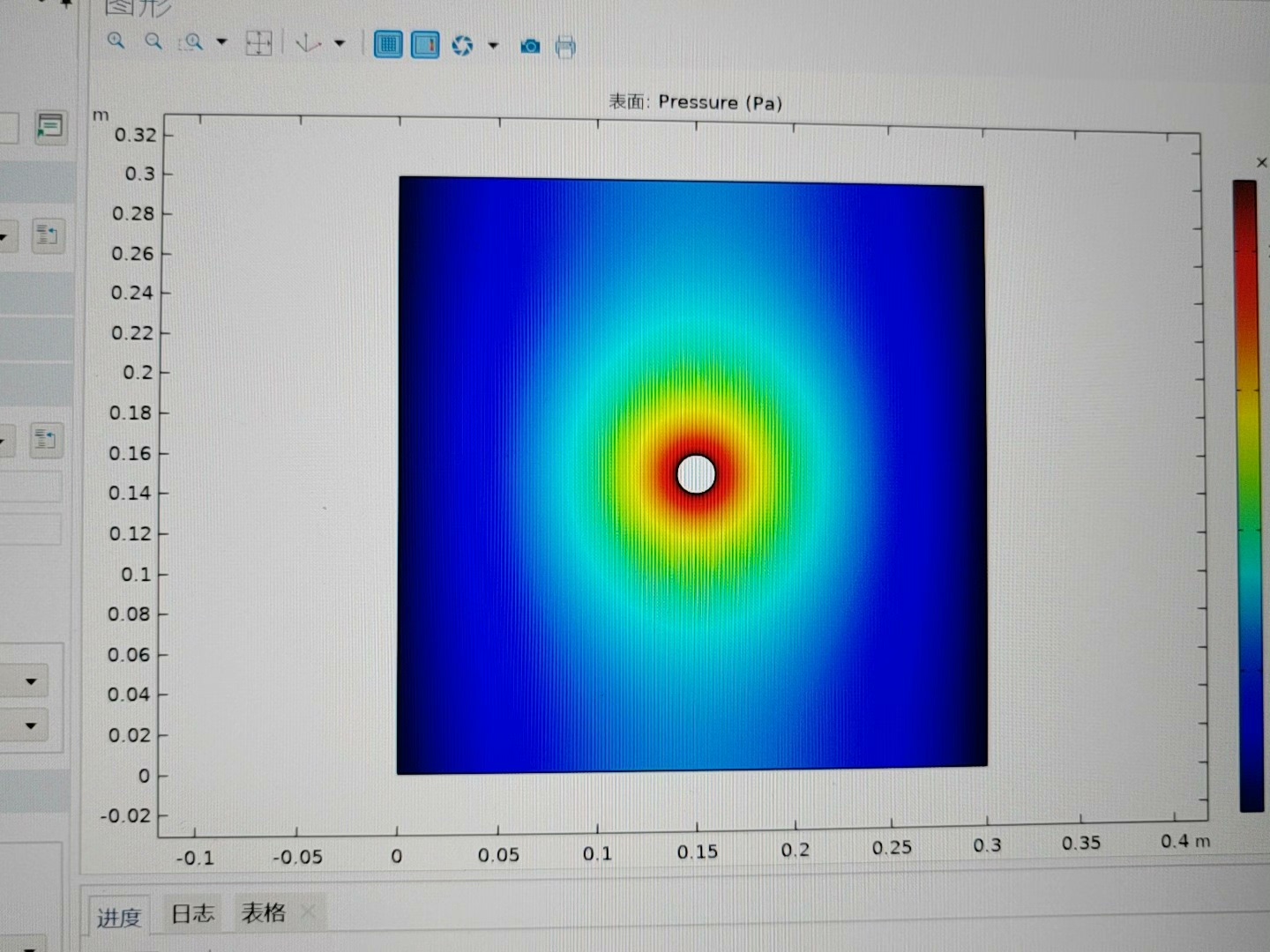

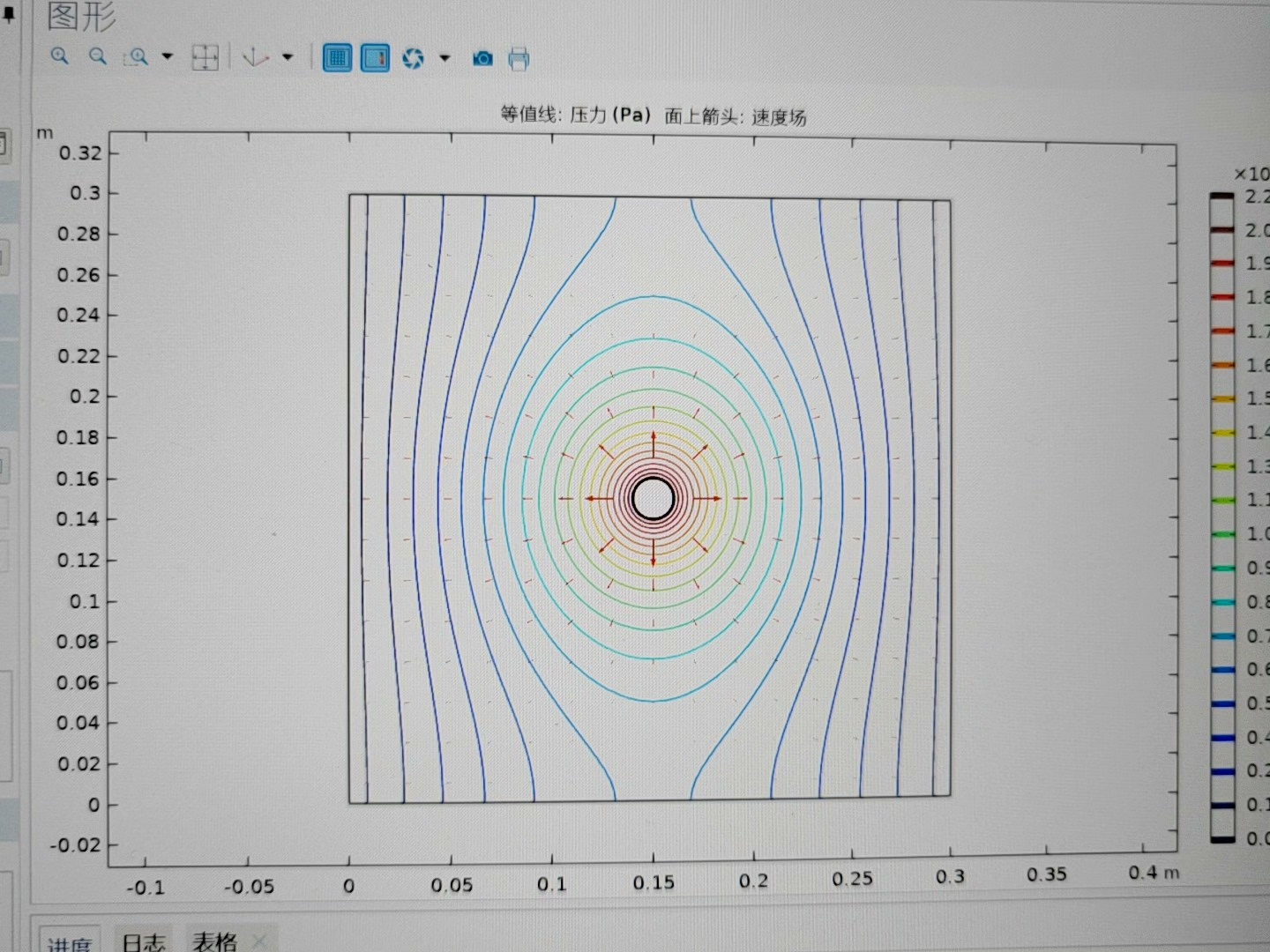

经过一系列设置后，运行模拟得到结果。从浆液扩散形态来看，与文献中的图示高度相似，浆液在流沙层中呈现出以注浆孔为中心的近似椭圆形扩散区域。压力分布结果也与文献相符，注浆孔附近压力较高，随着距离增加压力逐渐降低。

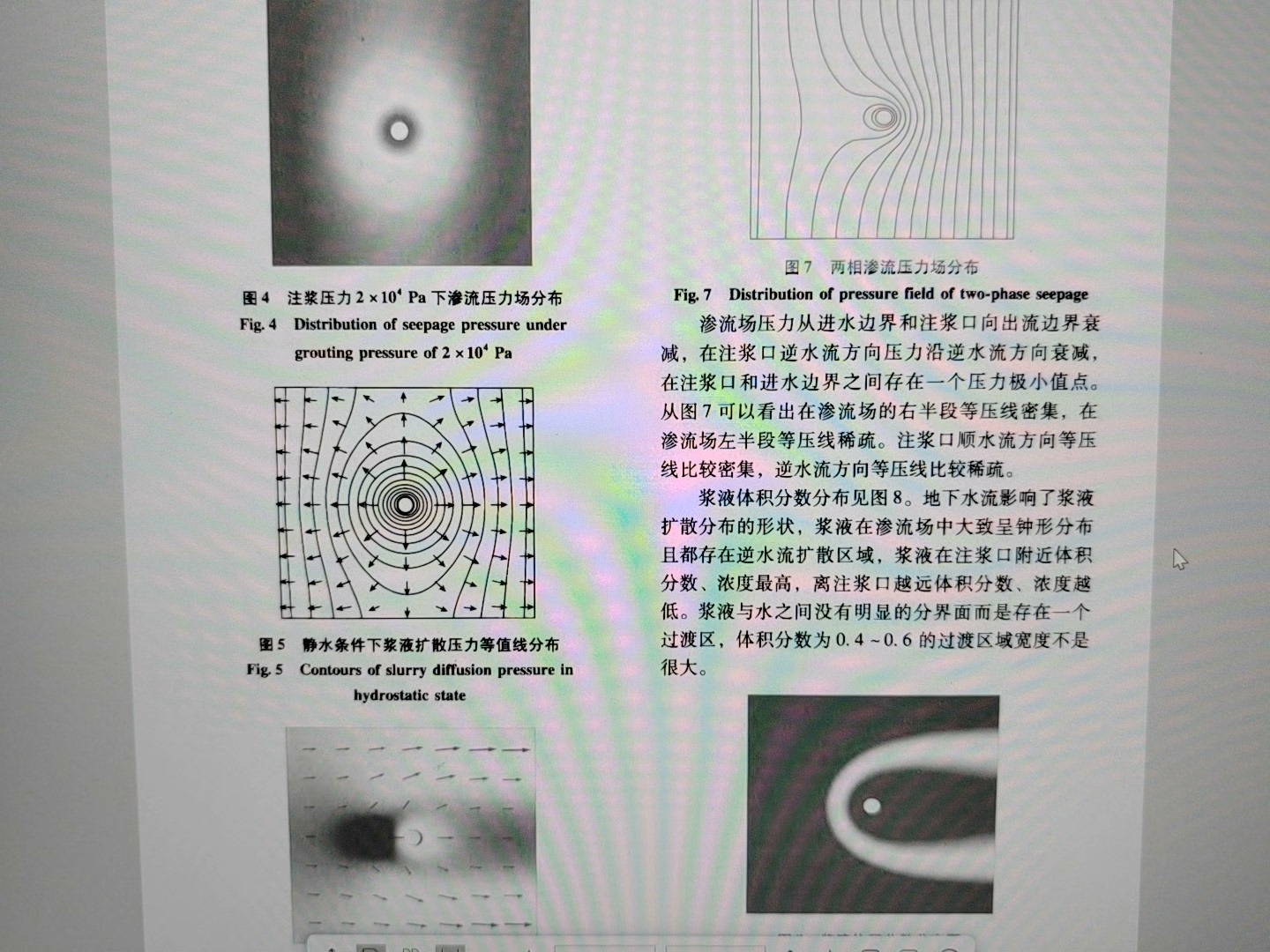

comsol流沙层注浆模型，完美复现文献 文献如下

通过对比发现，复现的模型在关键指标上与文献保持了高度一致，证明了我们使用Comsol进行模型搭建和模拟的正确性。

这次使用Comsol复现流沙层注浆模型的过程，不仅加深了我对岩土工程中注浆问题的理解，也让我对Comsol多物理场耦合模拟功能有了更熟练的掌握。希望这篇博文能为同样在相关领域探索的朋友们提供一些参考和帮助。
