0. 先跳过MSAA

上一篇《AI教我UE渲染-学习笔记（2）：使用SceneTextures》中，基本了解SceneTextures的含义了。其中的Color是一个FRDGTextureMSAA，他其实有两张纹理Target和Resolve组成。

由于我暂时不想学习MSAA功能，所以让AI暂时关闭这个功能，这样我们的Color等于说只有Target这一张纹理了。

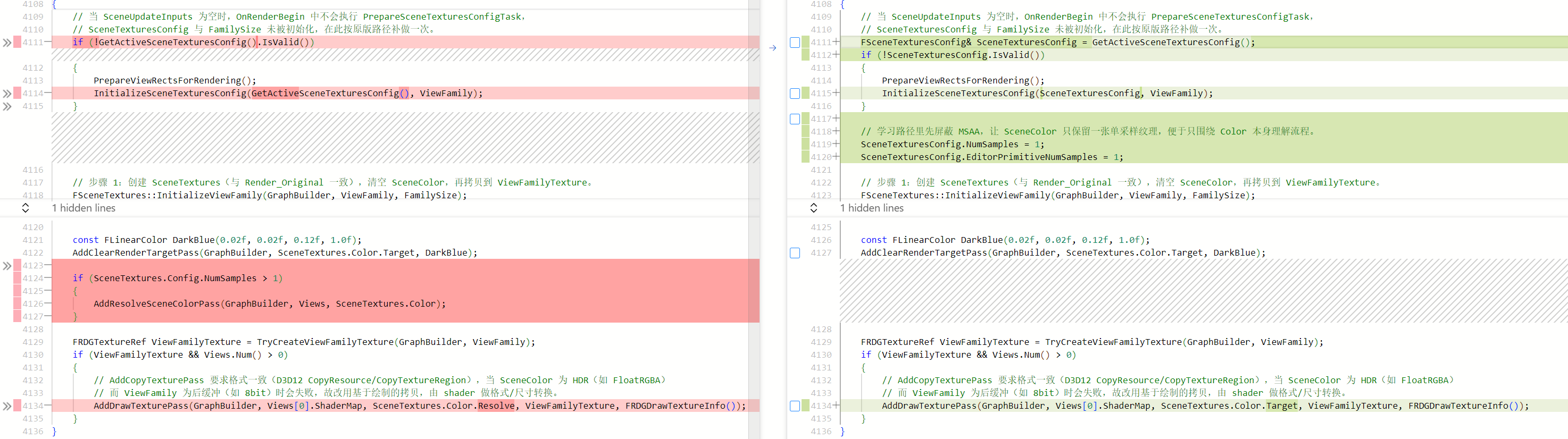

AI改动的代码如下：

运行后，和之前效果一样。

下面就剩下AddDrawTexturePass，看看这一个函数能从里面能得到什么知识了。

1. ShaderMap基本概念

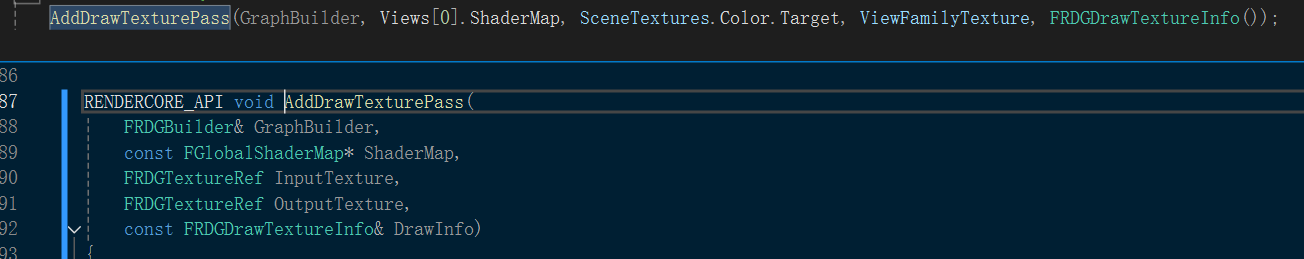

首先，AddDrawTexturePass需要传一个FGlobalShaderMap参数。

UE里面Shader分为 “GlobalShader” 和 “材质Shader”。而GlobalShaderMap就是一个已编译好的GlobalShader集合，可以用它来找到特定shader。(材质那边也有自己的 ShaderMap即FMaterialShaderMap，是按材质组织的，每个材质一份)

也问了AI，为啥是从 View中得到的GlobalShaderMap，它的回答：（仅供参考）

因为 View 是渲染时最常见的上下文：很多 pass 的入参就是 (View, ...)，而 View 里已经有当前用的 FeatureLevel/平台。
把对应平台的那份 GlobalShaderMap 指针存在 View 里（构造时 ShaderMap = GetGlobalShaderMap(FeatureLevel)），这样在 pass 里直接用 View.ShaderMap 就能取到正确的 Global Shader，不用到处再传平台或再调一次 GetGlobalShaderMap。

2. AddDrawTexturePass

AddDrawTexturePass传入的参数如下：

• GraphBuilder：当前 RDG。
• ShaderMap：GlobalShaderMap。当前从View中得到。
• InputTexture：源纹理（要拷/画出来的那张）。当前就是SceneTextures的Color。
• OutputTexture：目标纹理（要写进去的那张）。当前就是视窗RT。

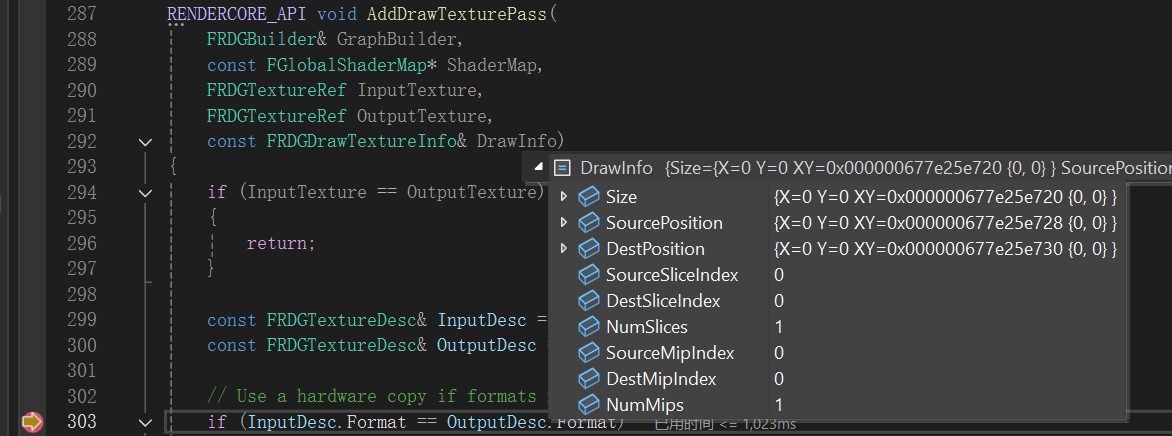

• DrawInfo：拷贝范围与位置：源/目标位置、尺寸、mip、slice 等；默认全零表示“整张纹理、整区域拷贝”。当前的值：


AddDrawTexturePass 函数内部的基本流程是这样：（来源于AI总结）

• 先看是不是同一张纹理：是就直接 return。
• 再看格式是否一致（InputDesc.Format == OutputDesc.Format）
  • 相等：走硬件拷贝，AddCopyTexturePass，结束。
  • 不等（当前的情况）：不能直接 Copy，走「用 shader 画过去」的路径：
    1. 从 ShaderMap 里取出用于绘制的 pixel shader：TShaderMapRef<FDrawTexturePS> PixelShader(ShaderMap); 这一行就是在当前平台的 GlobalShaderMap 里查到已编译的 FDrawTexturePS 实例。
    2. 按 mip/slice 循环，为每次绘制拼好参数（输入 SRV、目标 RT、ViewRect 等）。
    3. 用这个 shader 做一次全屏绘制：AddFullscreenPass(GraphBuilder, ShaderMap, ..., PixelShader, PassParameters, ViewRect) 会提交一个画全屏四边形的 pass，绑的就是上面拿到的 FDrawTexturePS，这样在像素里做采样和格式/尺寸转换，再写到输出 RT。

3. FDrawTexturePS

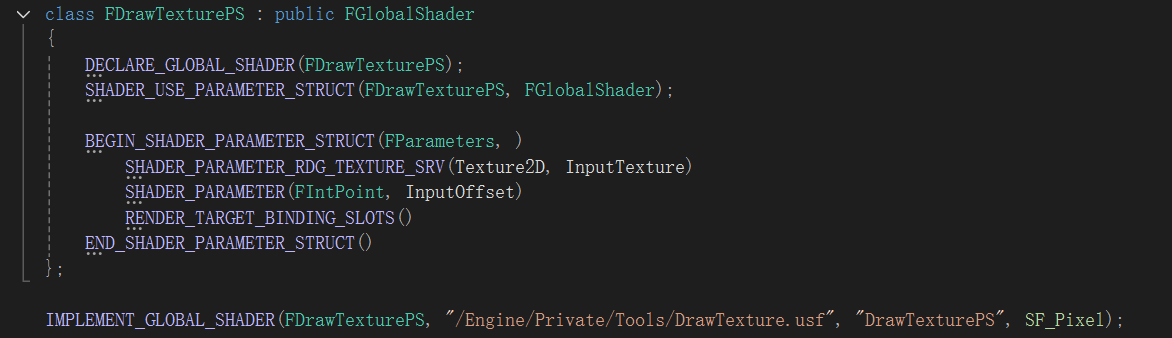

FDrawTexturePS的定义如下：

以上定义的含义是：（来源于AI总结）

• class FDrawTexturePS : public FGlobalShader
  表示：这是一个 GlobalShader。

• DECLARE_GLOBAL_SHADER(FDrawTexturePS)
  表示：用宏声明了和 Global Shader 类型注册相关的内容。

• SHADER_USE_PARAMETER_STRUCT(FDrawTexturePS, FGlobalShader)
  表示：把这个 shader 和下面定义的参数结构体关联起来。

• FParameters 里：

  • SHADER_PARAMETER_RDG_TEXTURE_SRV(Texture2D, InputTexture)
    表示：有一个名为 InputTexture 的、类型为 2D 纹理 SRV 的 shader 参数。
  • SHADER_PARAMETER(FIntPoint, InputOffset)
    表示：有一个名为 InputOffset 的、类型为 FIntPoint（即 int2）的 shader 参数。
  • RENDER_TARGET_BINDING_SLOTS()
    表示：预留了渲染目标绑定槽位（具体绑哪张 RT 在别处设置）。

• IMPLEMENT_GLOBAL_SHADER(FDrawTexturePS, "/Engine/Private/Tools/DrawTexture.usf", "DrawTexturePS", SF_Pixel)
  表示：把这个 C++ 类对应到文件 DrawTexture.usf、入口 DrawTexturePS、阶段为 Pixel Shader。

---

\Engine\Shaders\Private\Tools\DrawTexture.usf 的内容如下：

#include "../Common.ush"

Texture2D InputTexture;
uint2 InputOffset;

float4 DrawTexturePS(float4 SvPosition : SV_POSITION) : SV_Target0
{
	return InputTexture.Load(uint3((uint2)SvPosition.xy + InputOffset, 0));
}

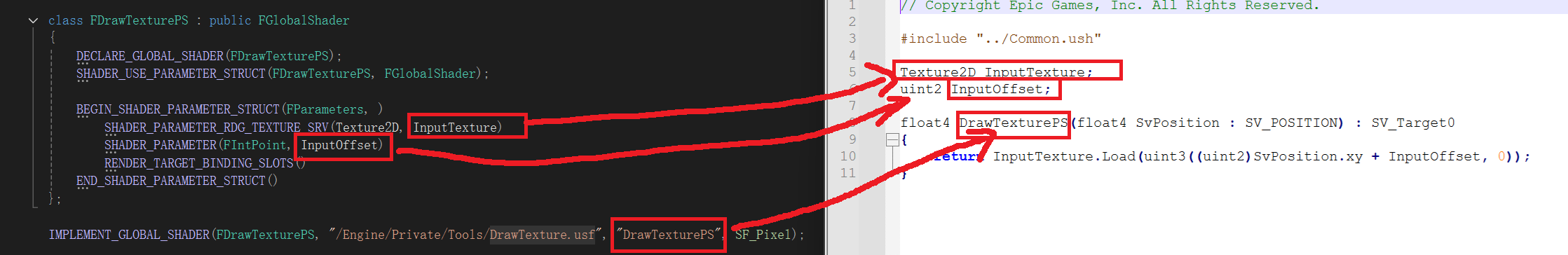

可以看到C++处关于参数与入口的定义与usf的内容是对应的。

4. 纹理的 Load 操作

对于纹理而言我比较熟悉的是 “采样(sample)”，但是 DrawTexture.usf 中对纹理的操作是 Load。
让AI解释了下二者的区别：

Load 和 Sample 的区别：

• Sample（采样）：用 UV（一般是 0–1） 和 采样器（Sampler），会做滤波（如双线性）、mip、wrap 等，得到的是“插值后的颜色”。
• Load：用 整数像素坐标（如 int2(x, y)）直接取 该像素位置上的纹素，不做滤波、不用采样器，一个坐标对应一个纹素。

DrawTexture.usf 里用 Load 的原因：
这个 pass 是做“把一块纹理拷到另一块”，需要按像素一一对应，用整数坐标取源纹理上对应位置的纹素再写到目标。用 Load 正好是“这个像素位置 → 那个像素位置”，不会因为滤波或 UV 缩放而混入旁边像素。

---

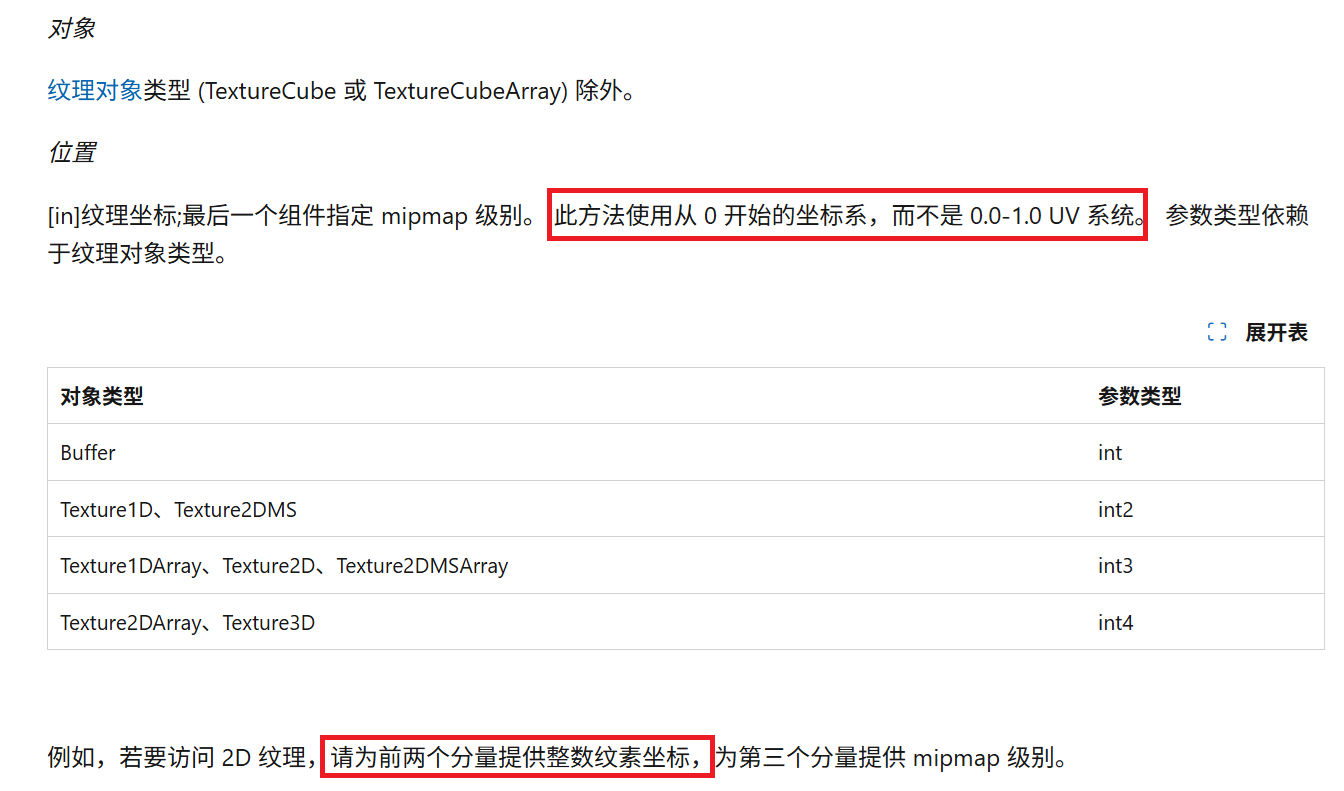

在 Load的官方文档 中可以证实AI的说法没问题，Load的参数确实是像素整数坐标：

这样来看的话，蓝色区域没有占满全屏就解释清楚了。因为SceneTexture的尺寸确实小于视窗的RT，这里又是以像素为单位拷贝的而非采样，所以就出现了只绘制出了SceneTexture大小范围的蓝色。

5. Shader Resource View 解释

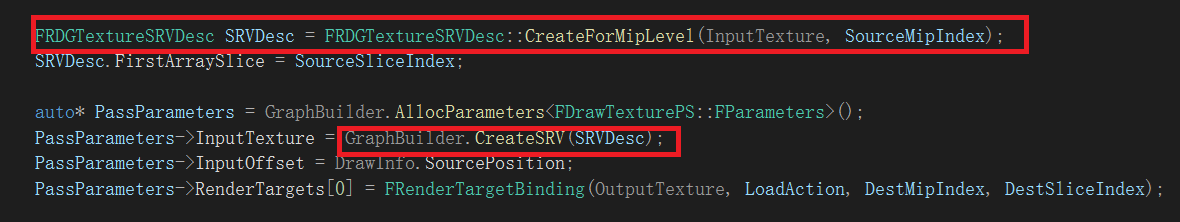

值得注意的是，当把纹理输入到Shader的参数中的时候，绑定的并非是纹理资源FRDGTextureRef这个指针，而是用它创建出来的SRV（Shader Resource View）：

关于这个情况的解释，让AI回答了一下：（仅供参考）

核心就一点：在 GPU 和 D3D 里，“纹理资源”和“怎么访问这份资源”是两回事，后者就是“视图（View）”。

1) 资源 vs 视图（Resource vs View）

• 纹理资源（Texture Resource）：一块显存里的图像数据，有尺寸、格式、mip、array 等。
  在 UE 里，FRDGTextureRef 在 RDG 里代表的正是“这一份纹理资源”。

• 视图（View）：对同一份资源的一种“打开方式”——用来读还是写、看哪几层 mip、哪几个 array slice、要不要换一种格式解释等。
  D3D12 里对应的是 Descriptor（描述符）：SRV、UAV、RTV、DSV 都是对资源的“视图”。

所以：同一张纹理可以同时有多种视图——例如既作为渲染目标（RTV），又在另一个 pass 里作为只读纹理（SRV）。GPU 需要知道“这个绑定槽是 SRV”才能正确填描述符、做校验。

2) 为什么 shader 里不直接传“纹理”，而是传 SRV？

• Shader 里声明的是 “我要以只读方式采样/Load 一张 2D 纹理”，对应到 API 就是：需要一个 SRV（Shader Resource View），不能把“裸资源”绑到 SRV 槽上。
• 创建 SRV 时要说明：对这份资源的哪一部分做只读视图——例如：只用第 0 层 mip、只用某几个 slice 等。
  这些信息合起来就是“SRV 的描述”，在 UE 里用 FRDGTextureSRVDesc 表示（描述要创建怎样的 SRV），再用 GraphBuilder.CreateSRV(SRVDesc) 得到在 RDG 里可用的“SRV 句柄”，最后把这个句柄填进 PassParameters->InputTexture。

所以：传进 shader 的“InputTexture”在底层必须对应一个 SRV 描述符；FRDGTextureSRVDesc + CreateSRV 就是在 RDG 里表达“我要用这份纹理的哪一种 SRV 视图”，而不是把 FRDGTextureRef 直接塞给 shader。

3) 和 AddDrawTexturePass 的对应关系

在 AddDrawTexturePass 里你会看到类似逻辑：

• 用 FRDGTextureSRVDesc::CreateForMipLevel(InputTexture, SourceMipIndex) 描述“对 InputTexture 的某一 mip 做 SRV”。
• GraphBuilder.CreateSRV(SRVDesc) 在图中注册这个 SRV 视图，并返回给 pass 用。
• PassParameters->InputTexture = 这个 SRV，所以 shader 拿到的是“SRV 视图”，不是裸的 FRDGTextureRef。

这样做的原因正是上面说的：同一张纹理在不同 pass 里可能需要不同的“视图”（不同 mip、不同 slice），而 shader 端永远绑定的是“视图”（SRV），不是资源本身。

4) 总结

• FRDGTextureRef：RDG 里对“纹理资源”的引用。
• FRDGTextureSRVDesc + CreateSRV：描述并创建这份资源的只读视图（SRV），例如从哪一 mip、哪一 slice 开始看。
• Shader 的 InputTexture 接收的是这个 SRV，因为 GPU 的绑定模型就是“按视图（描述符）绑定”，不是按“裸资源”绑定；这样也便于同一资源多 mip、多 slice、多 pass 复用。

所以：不是“对 FRDGTextureRef 做一层无意义的封装”，而是 GPU/D3D 本来就是“资源 + 视图”两层，SRV 是“只读视图”这一层在 RDG 里的表达。

---

另外也让AI简单解释了下另外几种视图：

• SRV（Shader Resource View）
  只读视图，供 shader 采样或 Load 纹理/缓冲。
  例：PS 里对一张贴图做 Sample/Load。

• UAV（Unordered Access View）
  可读写视图，供 shader 随机读、写纹理或缓冲（常用于 Compute、或 PS 写 RWTexture）。
  例：Compute 写出一张结果纹理。

• RTV（Render Target View）
  渲染目标视图，表示“把颜色输出到这块纹理”。
  例：把场景画到 SceneColor。

• DSV（Depth Stencil View）
  深度/模板视图，表示“把深度/模板输出到这块纹理”，或从该纹理做深度/模板测试。
  例：深度 PrePass 写 SceneDepth。

6. AddFullscreenPass

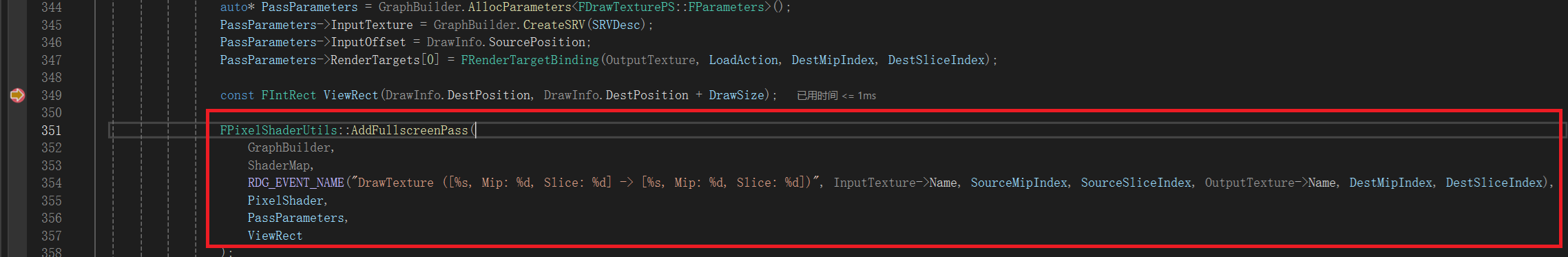

得到Shader并设置好Shader的参数后，就是最后调用AddFullscreenPass来给RDG加一个pass了：

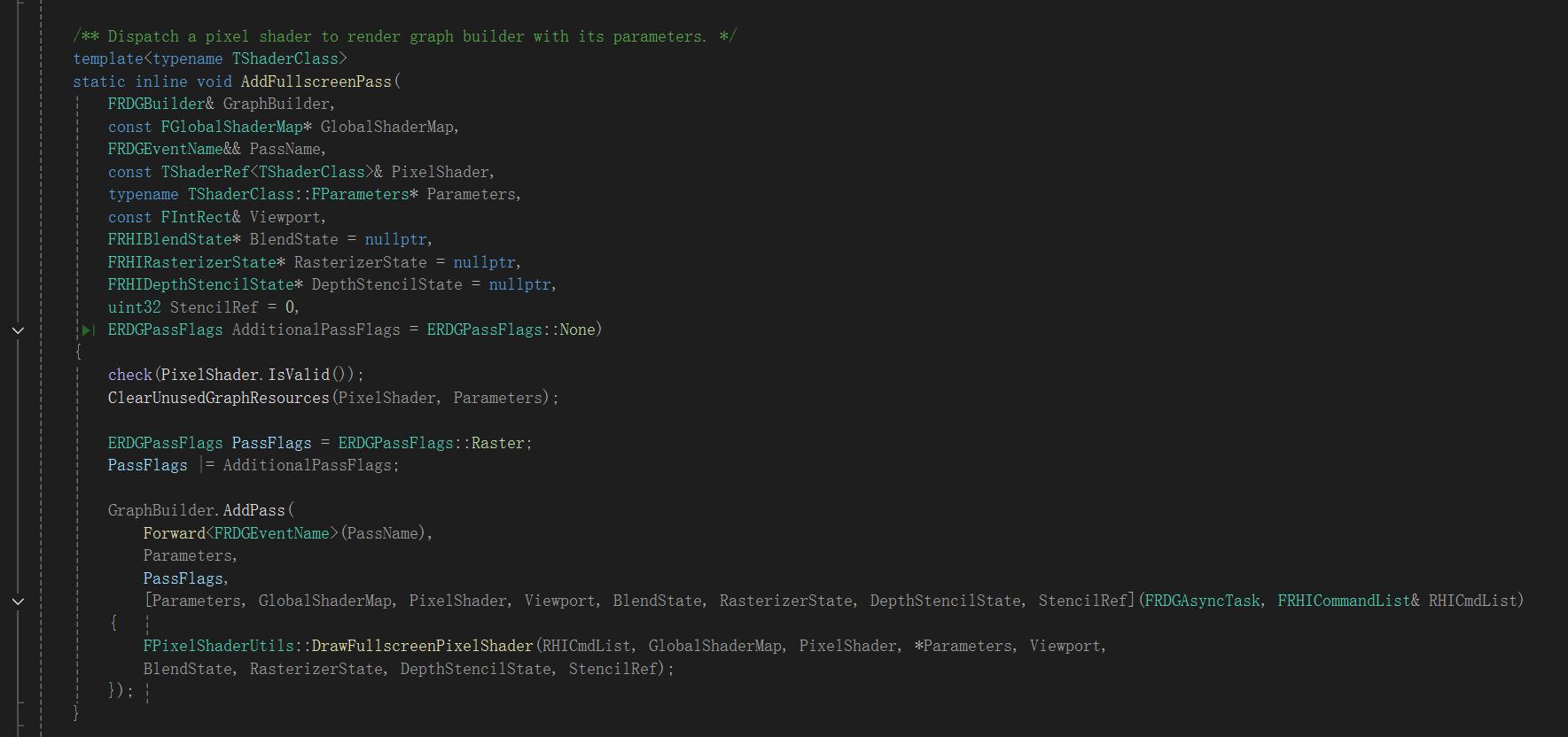

AddFullscreenPass 中就是对 GraphBuilder.AddPass 的封装：

（AI解读：）
GraphBuilder.AddPass(PassName, Parameters, PassFlags, lambda)

• Parameters 作为 pass 的“参数块”传进去。RDG 会遍历这个结构体里带 RDG_ 的成员（如 RDG_TEXTURE_SRV、RENDER_TARGET_BINDING_SLOTS 等），记录本 pass 用到了哪些纹理/缓冲，用来做依赖和 barrier。
• lambda 会在图执行、轮到本 pass 时被调用，里面会调用 DrawFullscreenPixelShader，并把捕获的 Parameters、PixelShader、Viewport 等传进去。

7. DrawFullscreenPixelShader

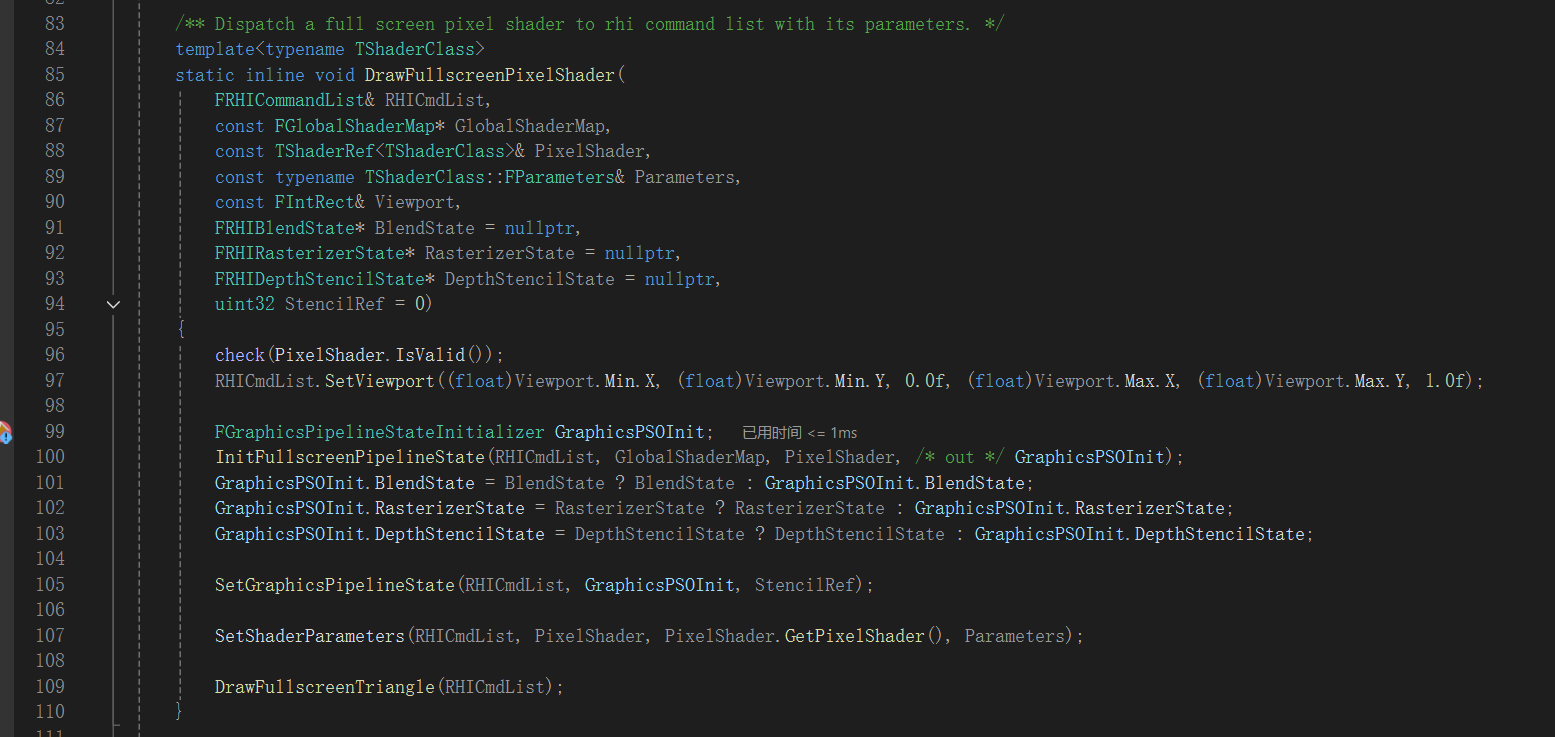

RenderThread中，DrawFullscreenPixelShader将设置RHI层面要执行的命令，基本上是绑定shader到管线上并画一个全屏三角形：

（AI解读：）

1. SetViewport
   设置当前 viewport（例如你看到的 ViewRect）。

2. InitFullscreenPipelineState(RHICmdList, GlobalShaderMap, PixelShader, GraphicsPSOInit)
   填一个全屏用的 FGraphicsPipelineStateInitializer：

   • 全屏用的 VS（一般是画一个大三角形覆盖视口）、
   • 你传入的 PixelShader 作为 PS、
   • 以及绑的 RT（来自 Parameters 里的 RENDER_TARGET_BINDING_SLOTS，在 AddPass 前已由调用方设好，例如 PassParameters->RenderTargets[0] = OutputTexture）。
     也就是说：管线状态（哪个 VS、哪个 PS、写哪张 RT）在这里和 PixelShader、Parameters 里记录的 RT 对应上。

3. SetGraphicsPipelineState(RHICmdList, GraphicsPSOInit, StencilRef)
   把上面填好的 PSO 真正设到 RHI 命令列表上（D3D12 等会据此设置 PSO、RT 等）。

4. SetShaderParameters(RHICmdList, PixelShader, PixelShader.GetPixelShader(), Parameters)
   这里完成 “C++ 的 FParameters → PS 的各个绑定槽”：

   • 引擎根据 FParameters 的元数据（由 SHADER_PARAMETER_*、RENDER_TARGET_BINDING_SLOTS 等宏生成）知道每个成员对应 shader 里的哪个 binding（哪个 SRV、哪个 CB、哪个 slot）。
   • 然后根据 Parameters 里当前的值（例如 InputTexture 的 SRV、InputOffset 的 int2、以及已在 PSO 里绑好的 RT），在 RHICmdList 上对当前绑定的 PixelShader 调用 SetTexture、SetShaderUniformBuffer 等，把 SRV、常量、RT 写到 GPU 描述符/常量缓冲里。
     所以：“参数和 shader 是怎么绑定上的” = 通过 SetShaderParameters，用 FParameters 的布局和 shader 的反射信息，把 Parameters 里的资源/常量填到该 PS 的各个 slot。

5. DrawFullscreenTriangle(RHICmdList)
   发一个全屏三角形 draw call，用当前绑好的 VS+PS 和刚设好的参数画一屏。

附录1：代码想深挖无止境，挖到哪儿合适？

问AI：

下面讨论一个关于学习方式的问题。
你知道我目前是不断往Render_Learning中增加代码并观察效果然后研究相关代码来学习的。
但这有个问题是，代码要看多深以及多广？
因为我发现代码层级的深度和广度都太高了，如果一直追求到所有代码都明白的话，会耗费太多精力在细节上，而我首先需要先对当前UE的渲染系统有大局观。
举个例子来说：
当前情况下，我觉得我不需要搞清楚ShaderMap的初始化情况，因为它对于我来说是个黑盒，就算我有什么理解也无法证伪。
但是我觉得我需要搞明白AddDrawTexturePass时候用的shader的内容，因为这有助于解释当前蓝色区域没有铺满视窗的现象。
所以说，该用什么样的标准去决定哪个内容该学习，哪个内容不该学习呢？有什么建议吗？

可以按下面几条来选「先学什么、先放过什么」，和你现在“先要大局观”的目标是对得上的。

---

1) 用「可观测 + 能解释现象」当第一标准

你举的例子很对：

• AddDrawTexturePass 用的 shader 内容：你改一点、跑一下就能看到画面变化，能解释“蓝区没铺满”这种具体现象 → 值得现在学。
• ShaderMap 的初始化：不跑进去看也能用，且你很难通过改一点就验证理解 → 先当黑盒。

建议把标准写成一句：
“我学完/改完这一点，能不能在 Render_Learning 里做个小实验，看到可观测结果？”
能 → 优先学；不能 → 可以往后排。

---

2) 按「和当前路径的远近」分层

• 正在写的这条调用链（例如：Render_Learning → SceneTextures → AddDrawTexturePass → FDrawTexturePS → 全屏四边形）：尽量搞到能口头讲清楚“数据从哪来、画到哪去、为什么是蓝的/为什么没铺满”。这是主线，值得细一点。
• 主线用到的类型/接口（例如：FRDGTextureRef、FScreenPassTextureViewport）：知道干什么用的、谁创建谁消费即可，不必追到 RHI/D3D 实现。
• 和主线无关的旁支（例如：ShaderMap 的 DDC、多 Section、序列化）：明确标成“以后再看”，不追。

这样你自然就会：深只深在一条线，广只广到“能看懂当前这行在干嘛”。

---

3) 主动设「停损」：看到哪一层就停

给自己一个简单规则，例如：

• 看到 RHI / 平台层（D3D12、Vulkan）：除非你要调 GPU 或查 bug，否则停。
  当前阶段：知道“最终会变成 Draw/Dispatch”就够了。
• 看到 Shader 编译 / 序列化 / DDC：停。
  当前阶段：知道“shader 是事先编译好的，运行时从 ShaderMap 里取”就够了。
• 看到 FShaderMapBase / Section / Content 的内部布局：停。
  当前阶段：知道“GetShader() 能拿到编译好的 FShader”就够了。

也就是说：不是“所有相关代码都要懂”，而是“懂到能解释当前现象就停，其余记成‘黑盒 + 以后需要再挖’”。

---

4) 用「现象驱动」而不是「概念驱动」

你现在的做法（加代码 → 看效果 → 为解释现象去查）是对的。可以更刻意一点：

• 先有一个具体现象（例如：蓝没铺满、有黑边、分辨率不对）。
• 再问：“要解释这个，最少需要理解到哪一层？”
• 只学到那一层，不顺便往旁边扩。

这样“该学多深多广”就变成：“解释这个现象所需的最小知识集”，而不是“把整条调用链都吃透”。

---

5) 对你当前例子的直接建议

• AddDrawTexturePass 用的 shader：
  值得学。建议你：

  • 找到对应的 .usf（例如 DrawTexture.usf）和 entry（如 DrawTexturePS）；
  • 看它怎么采样、怎么输出、有没有 viewport/rect 限制；
    这样你能直接解释“蓝区没铺满”是 viewport、UV 还是 RT 尺寸导致的。
    → 符合：可观测、能解释现象、在主线上的标准。

• ShaderMap 的初始化 / 内部结构：
  当前阶段可以不学。
  你只要知道：View.ShaderMap 在 FViewInfo 构造时被设为 GetGlobalShaderMap(FeatureLevel)，运行时用 GetShader() 从里面取 shader。
  → 符合：离主线稍远、难证伪、先当黑盒的标准。

---

6) 一句话标准

“能帮我解释眼前现象、且能在 Render_Learning 里用一次/改一次验证的，就学；否则先记成黑盒，用‘现象 + 最小调用链’驱动学习深度和广度。”

这样你既不会陷进 ShaderMap 初始化这种细节，又会把“蓝没铺满”这类问题学透到 shader 和 viewport 层面，大局观会随着一条条现象慢慢搭起来。

附录2：AI如此强大我还学啥？

问AI：

不错，但我还想讨论一个相关问题。
目前AI已经很聪明了，很多代码问题都难不倒。那作为一个UE引擎程序员，还有必要学习代码知识吗？
我想问这个问题是因为我真的很担心，自己学的东西是问AI可以轻松了解的，那我的知识不就贬值了？所以我想确保我学到的东西是在AI时代也同样有价值的。

结论先说：代码和引擎知识仍然值得学，但“学什么”和“怎么用”要调整——重点放在 AI 难以替代的那部分，而不是和 AI 比谁记得多。

---

1) 什么在“贬值”，什么没有

• 容易贬值的：
  孤立的“这个 API 叫什么、参数是什么、在哪个头文件”这类可检索、可一次性问清楚的知识。AI 和你查文档都能解决，重复背诵意义不大。

• 不容易贬值的：

  • 判断力：这段代码该不该动、动哪里风险小、有没有更合适的地方。
  • 在不确定下排查：现象模糊、日志不全、复现不稳定时，怎么假设、怎么验证、在哪下断点。
  • 系统感：这一改会牵动哪些模块、谁依赖谁、性能瓶颈大概在哪一类。
  • 提对问题：能把现象和上下文说清楚，让 AI 或同事给出可用的方向，而不是泛泛地问“这段为啥慢”。
  • 验证与纠错：AI 给的代码或解释错了、不适用当前版本/平台时，你能看出来并修正。

这些大多依赖经验、上下文和反复试错，不是“问一句就拿到标准答案”就能替代的。

---

2) 引擎程序员在 AI 时代的价值点

• 你知道“该问什么”：
  像你现在的路径——先有“蓝没铺满”的现象，再决定去查 AddDrawTexturePass 的 shader 和 viewport——这种从现象到问题的提炼，AI 不会自动替你完成，需要你对管线、对渲染有感觉。

• 你能在复杂上下文中做选择：
  “这里该用 RDG 还是 RHI？”“该动 SceneTextures 还是自己建 RT？”这类问题依赖对代码库结构、对 UE 渲染架构的理解，AI 可以给选项，但拍板和承担后果的是你。

• 你能验证和迭代：
  AI 给出一段改法或解释，你能在工程里跑、在 RenderDoc 里看、在真机上试，发现不对再追问或自己改。**“会验证、会纠错”**在 AI 时代反而更关键。

• 你能把多块拼成一条通路：
  单点知识 AI 可以补，但“从 SceneTextures 创建 → 清屏 → AddDrawTexturePass → 上屏”这一整条链的串联、排错、优化，仍然要人来主导。

所以：知识本身会更多由 AI 补全，但“用知识做判断、排查、设计和验证”的能力不会贬值，反而更值钱。

---

3) 建议你怎么“学”——让知识更抗贬值

• 少背细节，多练“怎么用”：
  不必追求“把 ShaderMap 初始化全记下来”。更值得练的是：遇到一个新现象时，如何快速定位到可能相关的层（是 shader、viewport、RT 尺寸还是 resolve），再针对那一点查代码或问 AI。你练的是“定位 + 提问 + 验证”的回路。

• 刻意练“验证”：
  每次从 AI 或文档得到解释或代码，都在 Render_Learning 或小工程里做一次最小验证（改一行、看效果、用 RenderDoc 截一帧）。这样你积累的是“怎么证伪、怎么收敛到正确理解”，而不是单纯多记一段话。

• 积累“地图”而不是“地名”：
  比起记住每个 API 的签名，更值得积累的是：渲染管线的大阶段、数据在哪几类资源之间流动、关键类型（SceneTextures、View、ShaderMap）在概念上各管什么。有了这张“地图”，你以后问 AI 也能问得更准、判断答案是否合理。

• 把 AI 当“外挂记忆 + 草稿”：
  用 AI 查 API、看用法、生成示例代码，把省下的时间用在：读关键路径上的代码、做小实验、总结“这类问题一般出在哪儿”。这样你的时间花在“判断和整合”上，而不是“记忆可检索的事实”。

---

4) 直接回答你的担心

• “学的东西是问 AI 就能知道的，会不会贬值？”
  若学的是孤立事实（函数名、参数、文件路径），确实会贬值。若学的是如何从现象到原因、如何选方案、如何验证和排错、如何把握整体结构，这些不会贬值，而且和 AI 配合会更有优势。

• “还有必要学代码/引擎吗？”
  有必要，但重点从“记更多细节”转向“在真实问题和代码库里做判断、排查、验证和整合”。你通过 Render_Learning 一点点加代码、观察、再追 shader/viewport，本身就是在对齐这种学习方式。

• “怎样确保学到的是 AI 时代也有价值的东西？”
  多学可迁移的思维：如何拆问题、如何假设与验证、哪里容易出问题、如何读调用链和依赖；少把精力耗在可被一次问答替代的细节上。同时多练“和 AI 协作”：会描述问题、会迭代提问、会验证结果。

总结成一句：在 AI 时代，引擎程序员的价值不在于“知道 AI 也能查到的内容”，而在于“知道该解决什么问题、该信什么、该改哪里、如何验证”——这些恰恰需要你继续学代码和引擎，只是学的重点和用法要往“判断与验证”上靠拢。
