背靠背变换器，simulink仿真，标幺值控制参数，spwm调制 1机侧变换器为PQ控制，网侧变换器为Udc-Q控制 2额定线电压690V，2MW 3直流电压可改变，如图所示展示了udc参考值突变时的电压波形 4控制环参数均为标幺值，适用于大部分电路 模型为r2022b版本

在电力电子领域，背靠背变换器是一种极为重要的装置，它在很多应用场景中起到关键作用。今天咱就来唠唠背靠背变换器基于 Simulink 的仿真，以及其中标幺值控制参数和 SPWM 调制的那些事儿。

1. 变换器控制策略

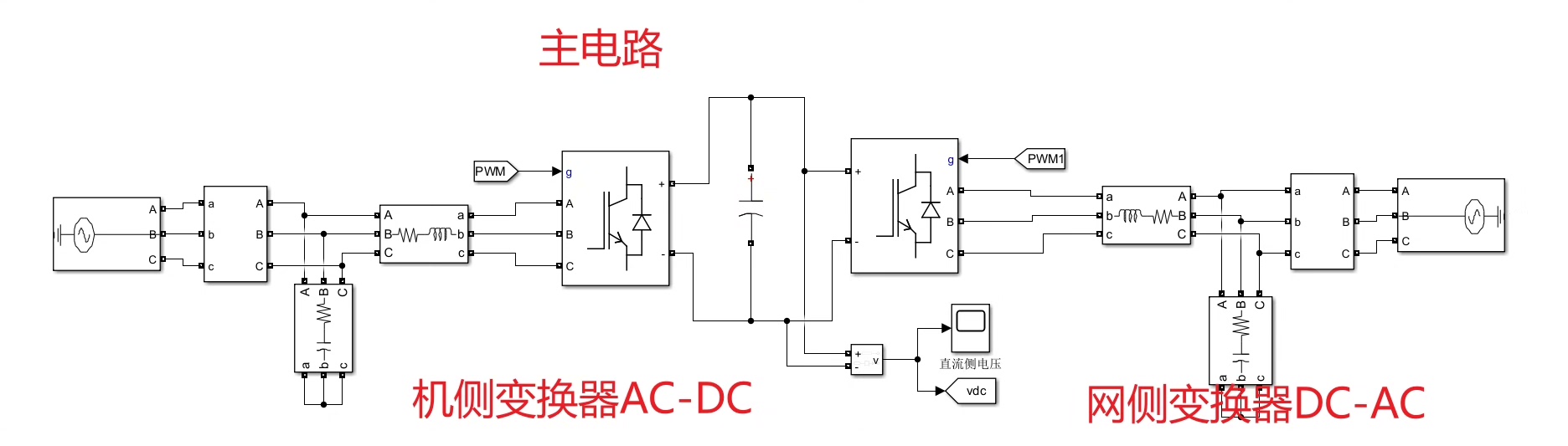

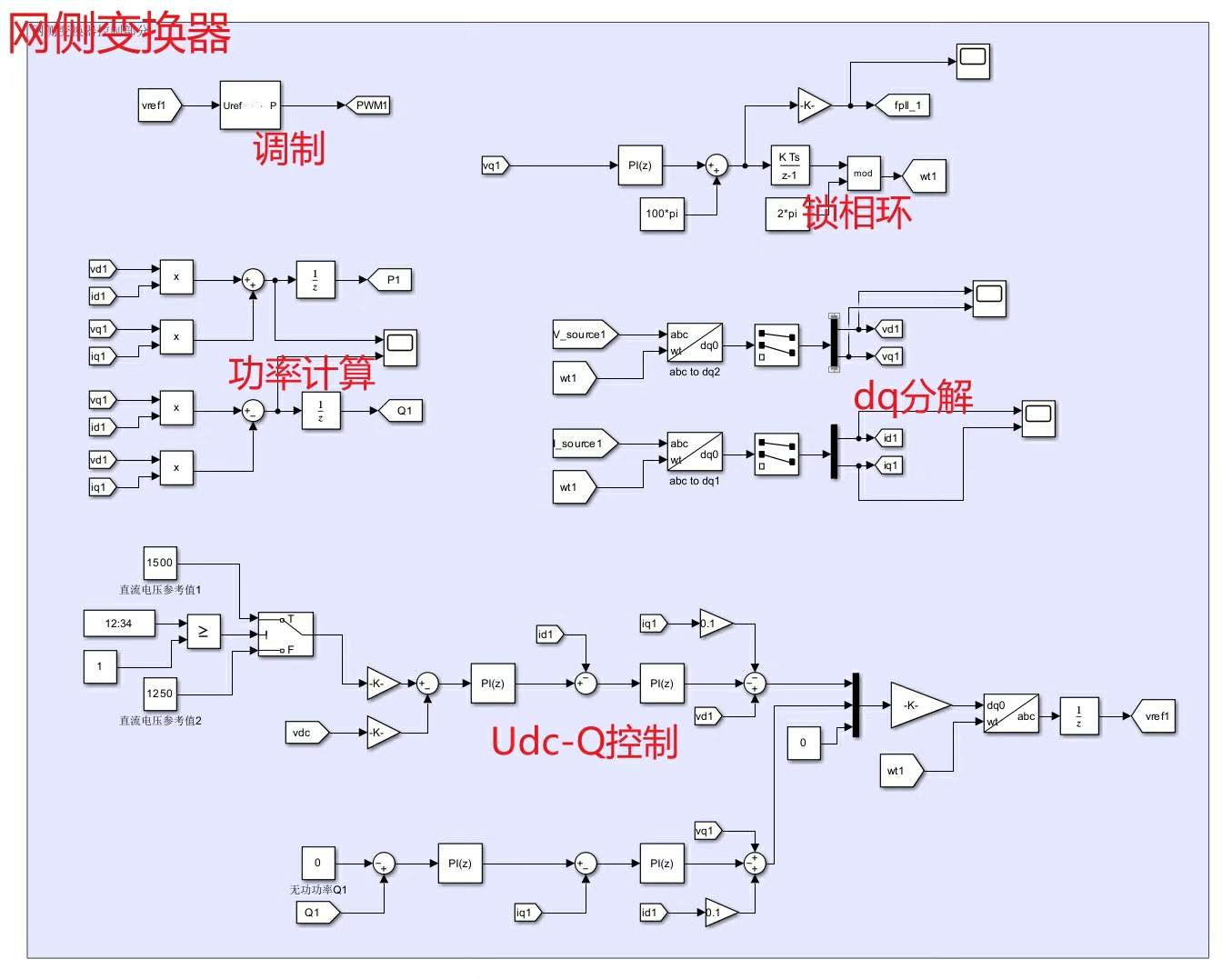

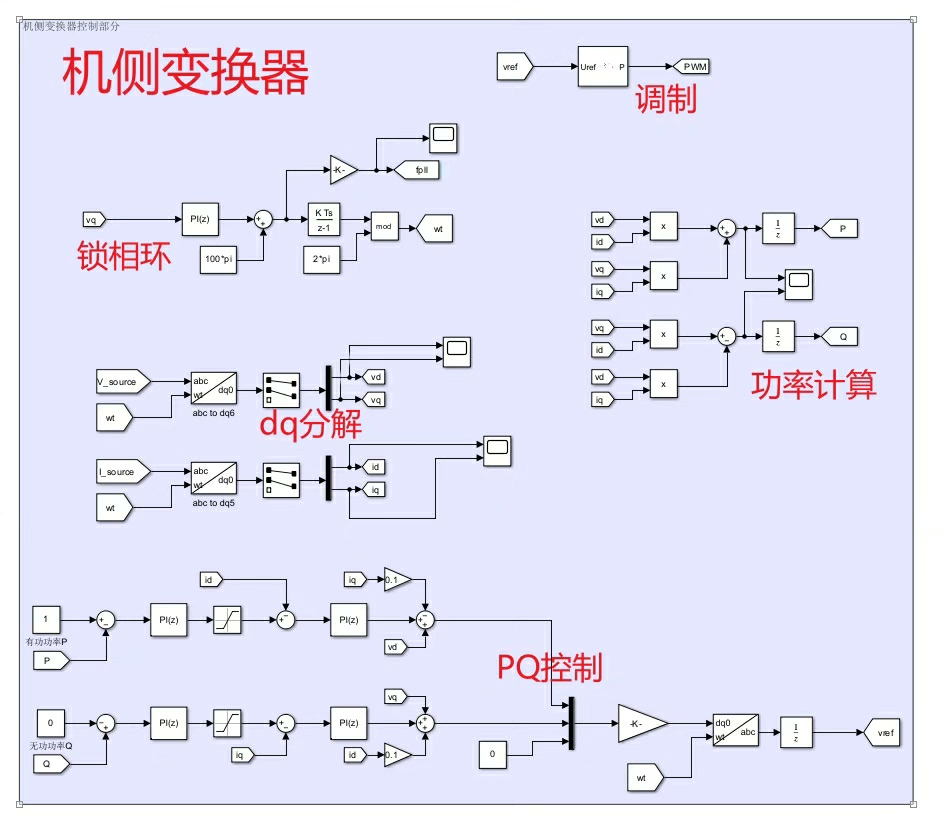

咱这个模型里，机侧变换器采用 PQ 控制，网侧变换器采用 Udc - Q 控制。PQ 控制呢，主要用于调节发电机输出的有功功率（P）和无功功率（Q），能让发电机输出的电能按照我们的预期进行分配。而网侧变换器的 Udc - Q 控制，重点在于维持直流母线电压（Udc）的稳定，同时对无功功率进行调节。

2. 系统关键参数

额定线电压为 690V，功率达到 2MW。这是系统的关键指标，在构建模型和设置参数的时候，这些值可都得安排得明明白白。

3. 标幺值控制参数

控制环参数都采用标幺值，这可是个好东西。为啥这么说呢？因为用标幺值表示的参数，能适用于大部分电路，具有很强的通用性。比如说，在 Simulink 模型里设置电流环、电压环参数的时候，用标幺值就不用每次都根据不同电路的实际参数去反复调整，大大提高了模型的可复用性。

下面咱简单看段代码示例（以设置电流环标幺值参数为例，这里只是示意，非完整可运行代码）：

% 设置电流环标幺值参数
Kp_i = 0.5; % 电流环比例系数标幺值
Ki_i = 10;  % 电流环积分系数标幺值

这里的 Kpi 和 Kii 就是电流环的比例和积分系数的标幺值，通过调整这些参数，可以优化电流环的控制性能。像 Kpi 增大，电流响应速度会变快，但可能会导致超调量增大；Kii 增大，则能减小稳态误差，但如果太大可能会引起系统振荡。

4. SPWM 调制

SPWM（正弦脉宽调制）调制在背靠背变换器中用于生成驱动功率开关器件的信号。它的原理就是把正弦波通过一定的算法转化为一系列等幅不等宽的脉冲信号，这些脉冲信号的宽度按照正弦规律变化。

背靠背变换器，simulink仿真，标幺值控制参数，spwm调制 1机侧变换器为PQ控制，网侧变换器为Udc-Q控制 2额定线电压690V，2MW 3直流电压可改变，如图所示展示了udc参考值突变时的电压波形 4控制环参数均为标幺值，适用于大部分电路 模型为r2022b版本

在 Simulink 里搭建 SPWM 模块也不难，一般可以通过设置载波频率、调制波频率等参数来实现。代码层面（同样是示意代码），可以这么来设置载波相关参数：

% 设置 SPWM 载波参数
fc = 10000; % 载波频率 10kHz
T_c = 1/fc; % 载波周期

这里设置了载波频率为 10kHz，通过调整 fc 的值，可以改变载波的频率，进而影响 SPWM 输出脉冲的特性。比如载波频率提高，输出的谐波含量会降低，但对功率器件的开关损耗要求也会提高。

5. 直流电压变化与波形展示

直流电压在这个模型里是可以改变的。就像题目里提到的，当 Udc 参考值突变时，会有对应的电压波形展示。这在 Simulink 里可以通过设置一个可变的 Udc 参考值输入，然后观察直流电压输出端口的波形来实现。通过这种方式，我们可以研究系统在直流电压突变情况下的动态响应特性，看看系统能不能快速稳定下来，以及电压波动的幅度等情况。

整个模型是基于 r2022b 版本构建的，不同版本可能在模块位置、功能等方面有些许差异，大家在搭建模型的时候要留意一下版本特性。

总之，通过对背靠背变换器在 Simulink 中的仿真研究，我们能深入了解其工作特性，通过合理设置标幺值控制参数和 SPWM 调制，优化变换器的性能，为实际工程应用打下坚实基础。
