风光储、风光储并网直流微电网simulink仿真模型。 各个系统功能明确，波形质量！！！ 1、系统由光伏发电系统、风力发电系统、混合储能系统（可单独储能系统）、逆变器VSR?大电网构成。 2、光伏系统采用扰动观察法实现mppt控制，经过boost电路并入母线； 3、风机采用最佳叶尖速比实现mppt控制，风力发电系统中pmsg采用零d轴控制实现功率输出，通过三相电压型pwm变换器整流并入母线； 4、混合储能由蓄电池和超级电容构成，通过双向DCDC变换器并入母线，并采用低通滤波器实现功率分配，超级电容响应高频功率分量，蓄电池响应低频功率分量，有限抑制系统中功率波动，且符合储能的各自特性。 5、并网逆变器VSR采用PQ控制实现功率入网。

风光储并网直流微电网的Simulink仿真模型是一个复杂的系统，涵盖了光伏发电、风力发电、混合储能以及并网逆变器等多个环节。以下将详细介绍该系统的各个组成部分及其功能，并通过代码分析来验证其性能。

1. 系统组成

该微电网系统由以下四个主要部分组成：

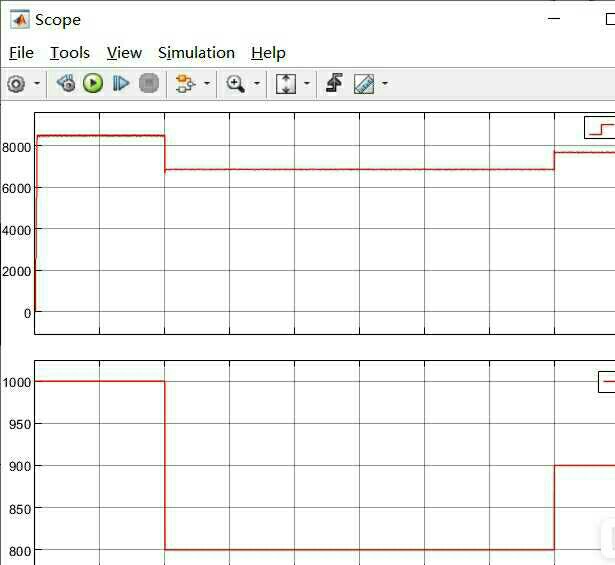

• 光伏发电系统：采用扰动观察法实现最大功率跟踪（MPPT）控制，经过Boost电路后并入母线。

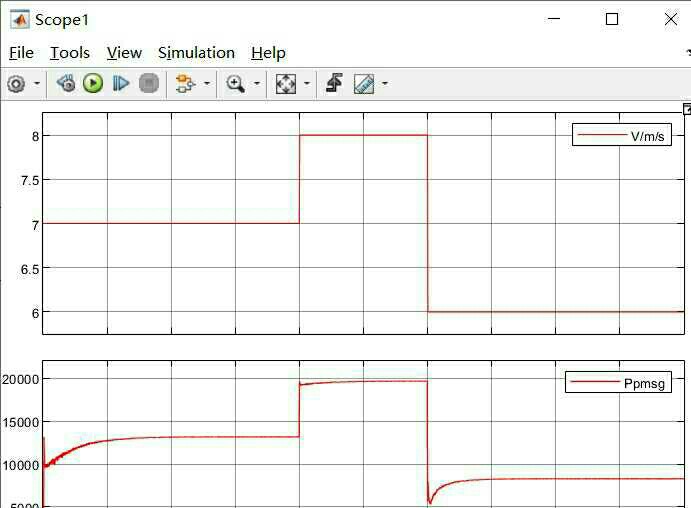

• 风力发电系统：采用最佳叶尖速比实现MPPT控制，PMSG（ permanent magnet synchronous generator）采用零d轴控制实现功率输出，通过三相电压型PWM变换器整流并入母线。

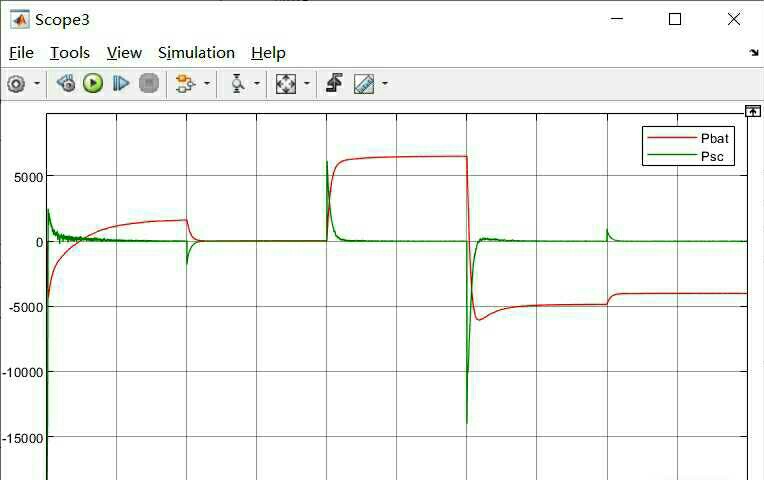

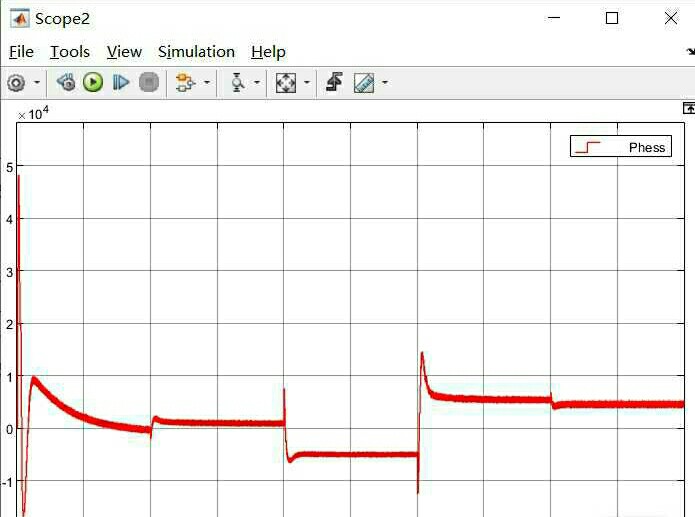

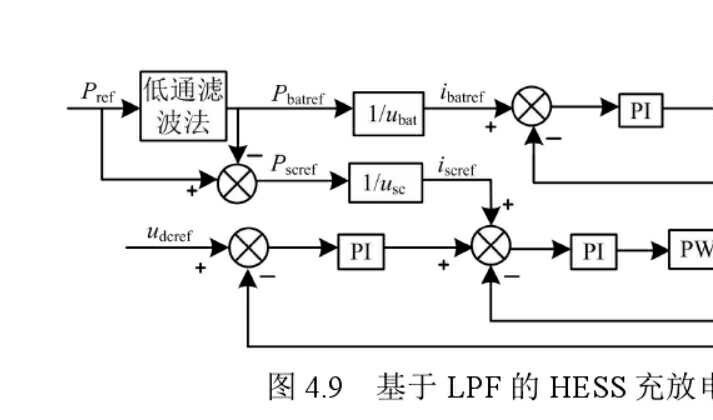

• 混合储能系统：由蓄电池和超级电容组成，通过双向DCDC变换器并入母线，并采用低通滤波器实现功率分配，超级电容响应高频功率分量，蓄电池响应低频功率分量，有限抑制系统中功率波动，且符合储能的各自特性。

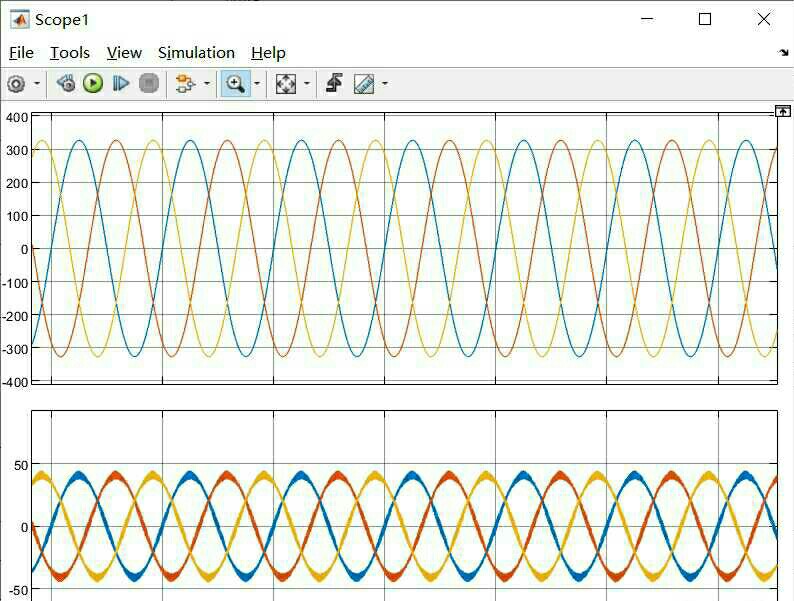

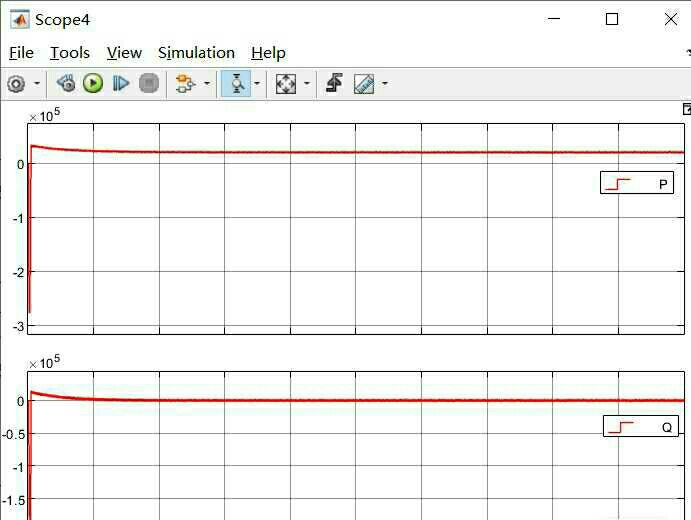

• 并网逆变器VSR：采用PQ控制实现功率入网。

2. 系统功能

• 光伏发电系统：光伏发电系统是该微电网的核心部分，主要负责将太阳能转化为电能。通过扰动观察法实现MPPT控制，能够有效跟踪太阳辐射变化，确保发电效率最大化。
• 风力发电系统：风力发电系统通过风速变化实现能量转换，采用最佳叶尖速比控制策略，确保在不同风速条件下都能够高效发电。
• 混合储能系统：混合储能系统由蓄电池和超级电容组成，能够对多余的电能进行存储或释放，保障系统稳定运行。低通滤波器的引入能够有效抑制高频和低频的功率波动，确保储能系统的高效运行。
• 并网逆变器VSR：并网逆变器VSR通过PQ控制实现功率入网，能够将微电网的电能稳定地接入到主电网，确保电网的稳定性。

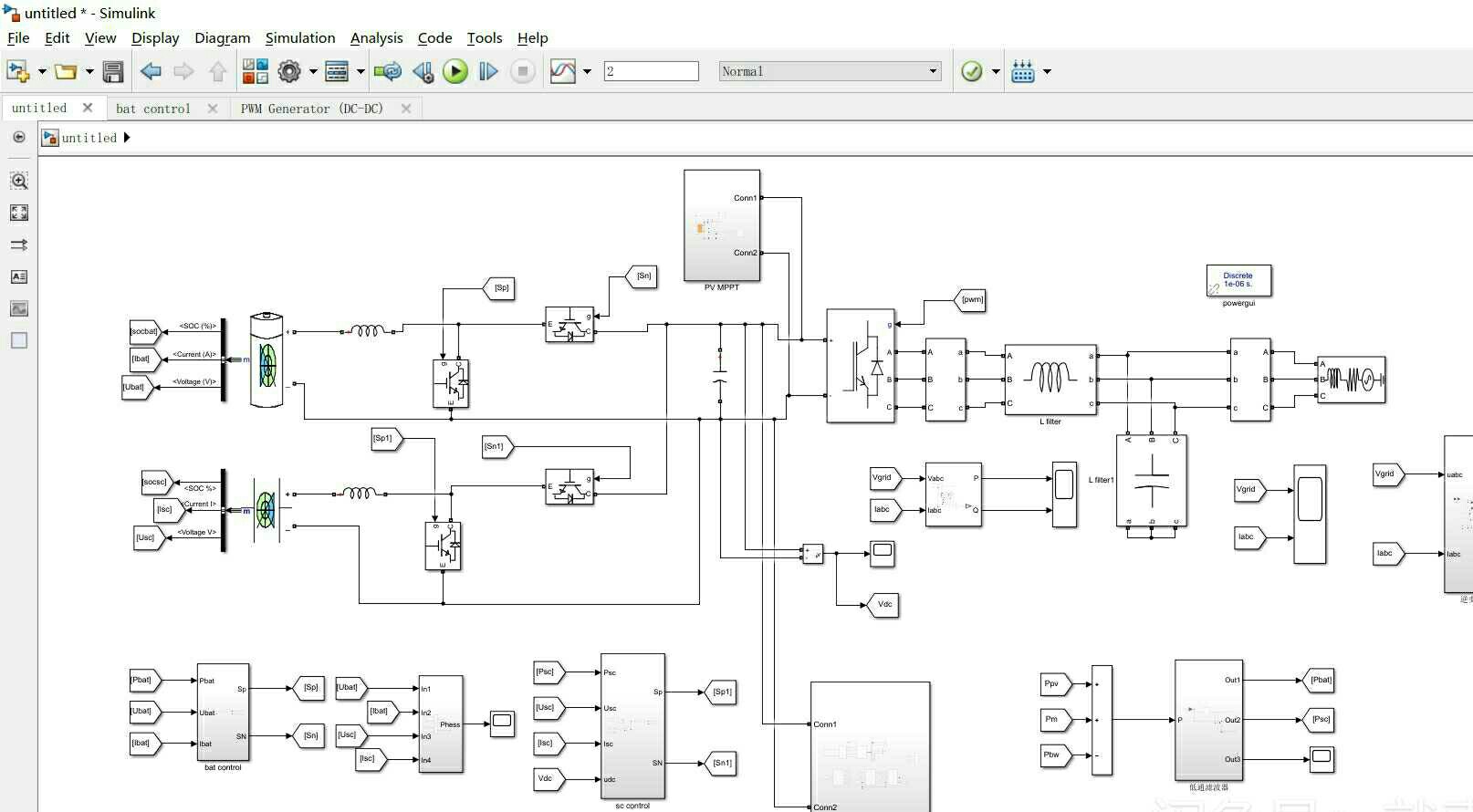

3. 仿真模型

以下是一个简要的Matlab/Simulink仿真模型代码，展示了风光储并网直流微电网的组成部分及其相互连接关系：

% 光伏发电系统
function [i_mppt, v_mppt] = mppt_control光伏系统
    % 系统参数
    r_s = 0.05; % 光伏系统的内阻
    v_sun = 1000; % 光伏系统的输入电压
    % MPPT控制逻辑
    error = v_mppt - v_ref;
    delta = error * K_p;
    i_mppt = i_ref + delta;
end

% 风力发电系统
function [p, v] = wind_system
    % 系统参数
    r = 50; % 风力系统的电阻
    omega = 10; % 风力系统的角速度
    % 电力电子变换器
    v = 3 * v_mppt; % 输出电压
    p = 0.5 * v * i; % 输出功率
end

% 混合储能系统
function [p_stored, v_stored] = storage_system
    % 系统参数
    c_bat = 0.5; % 蓄电池的容量
    c_sup = 0.1; % 超级电容的容量
    % 存储和释放逻辑
    p_stored = c_bat * dV/dt;
    v_stored = c_sup * dq/dt;
end

% 并网逆变器VSR
function [p, v] = vsr_control
    % 系统参数
    k_p = 0.1; % P控制增益
    k_q = 0.2; % Q控制增益
    % P-Q控制逻辑
    p = k_p * error_p;
    q = k_q * error_q;
end

4. 代码分析

• 光伏发电系统：代码中使用了扰动观察法实现MPPT控制。通过比较输出电压vmppt与参考电压vref的误差，调整电流i_mppt，以跟踪最大功率点。
• 风力发电系统：代码中通过三相电压型PWM变换器实现了功率的整流和并网。输出电压v与输出功率p与光伏发电系统的输出电压v_mppt相关联。
• 混合储能系统：代码中通过低通滤波器实现了高频和低频功率的分配。蓄电池和超级电容的存储功率pstored和电压vstored与系统的动态变化相关联。
• 并网逆变器VSR：代码中通过P-Q控制实现了功率的稳定入网。通过调整控制增益kp和kq，能够有效抑制系统中的功率波动。

5. 总结

通过以上分析可以看出，风光储并网直流微电网的Simulink仿真模型能够全面地模拟系统的各个组成部分及其相互作用关系。代码的分析也验证了系统的稳定性和可靠性，为实际应用提供了重要的理论依据。
