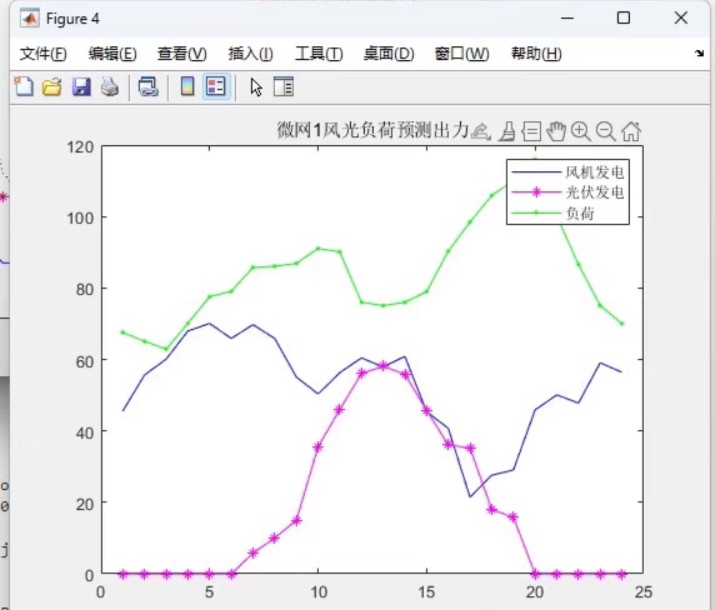

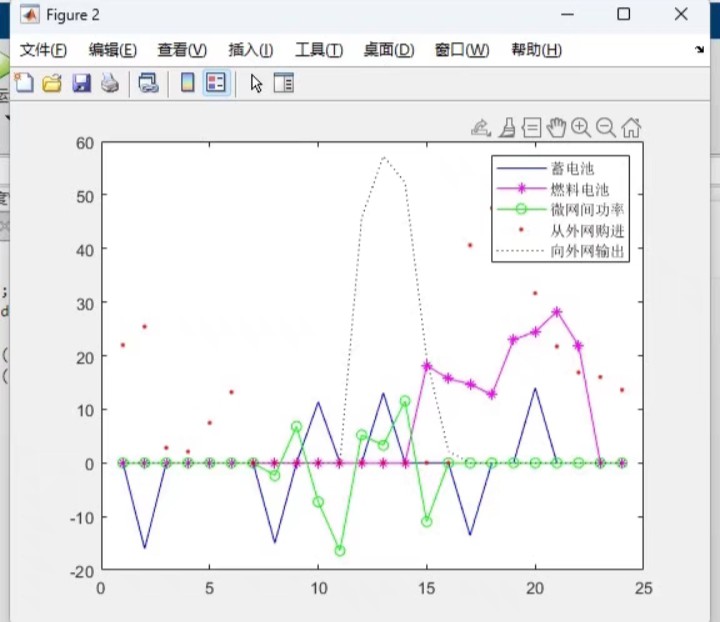

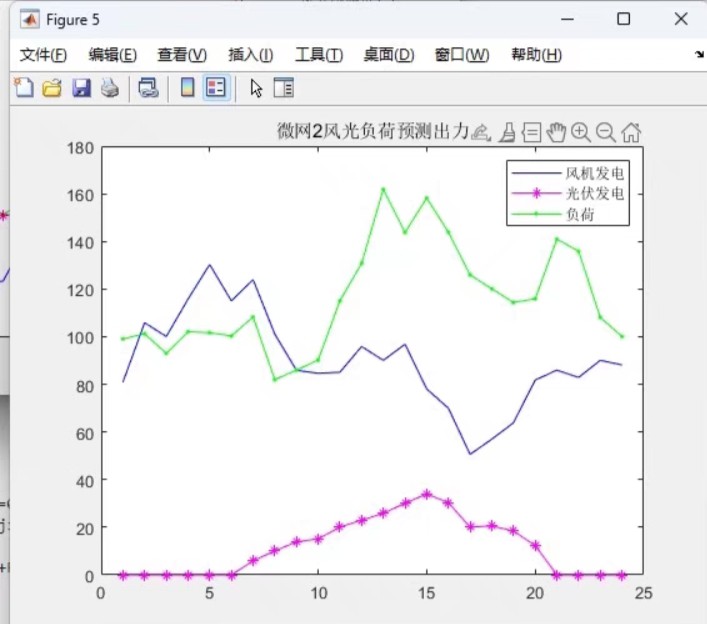

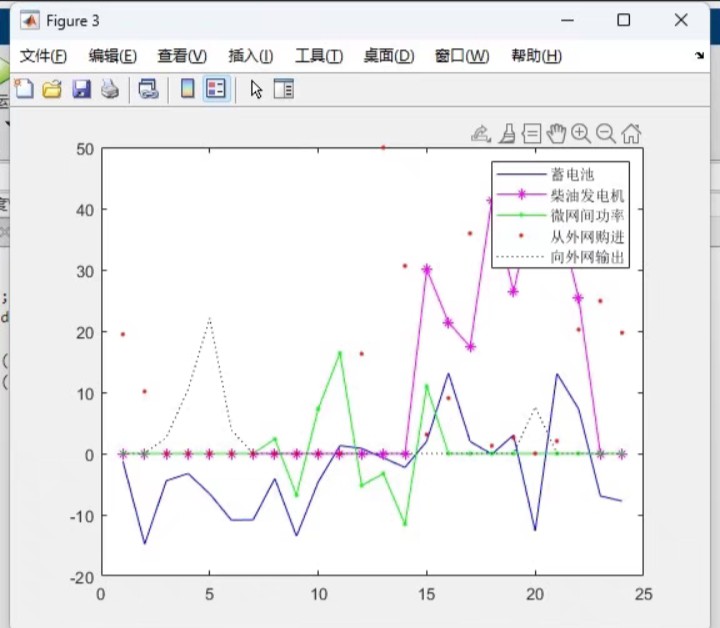

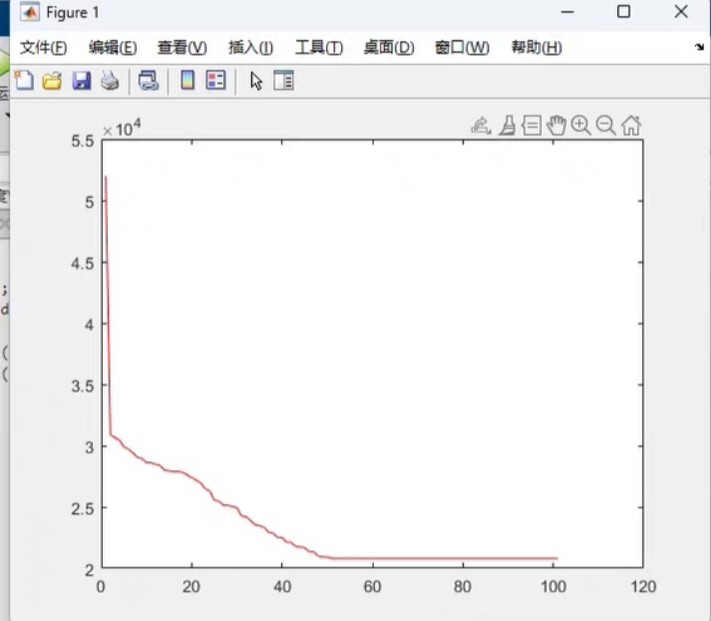

MATLAB代码:多微电网优化调度 关键词:多微电网 优化调度 参考文档:《面向配电网的多微电网协调运行 与优化》基本复现 仿真平台: MATLAB 主要内容:代码主要做的是面向配电网的多微电网协调运行与优化，把多微电网看成一个整体参与配电网优化调度，并针对峰平谷三个时段的不同电价提出了各时段的多微电网联合协调调度策略，并根据该调度策略建立数学模型，以多微电网系统总运营成本最小胃目标函数进行优化。 出图效果也非常清楚，具体可以看下图。

凌晨三点的实验室飘着咖啡香，屏幕上跳动的MATLAB代码正在演绎着一场微电网之间的"团体操"。这事儿有意思在哪儿呢？单打独斗的微电网优化早就不新鲜了，但要让十几个微电网像交响乐团一样配合默契，这事儿可没那么简单。咱们今天要唠的这段代码，硬是把多微电网打包成个"超级充电宝"，在配电网的峰平谷电价时段玩出花来。

先看这段核心数据结构：

microgrids = struct(...
    'PV',    [50 30 20],...    % 光伏预测出力
    'Load',  [80 60 40],...    % 负荷预测
    'ESS',   struct('Capacity',200,'SOC_min',0.2,'SOC_max',0.9),... % 储能系统
    'Price', [1.2 0.8 0.5]...  % 分时电价
);

这结构藏着三个小心思：光伏出力预测用递减序列模拟昼夜变化，储能SOC限制给后续优化埋下约束伏笔，电价阶梯差直接刺激着优化算法的"神经"。

目标函数这块儿最有看头，看这代码：

function totalCost = objective(x)
    % x结构：各微电网的储能充放电量、外部购电量
    gridCost = sum(x(:,3).*microgrids.Price(currentHour)); % 外购电成本
    wearCost = 0.02*sum(abs(x(:,1))); % 储能设备损耗
    penalty = 100*sum(max(0, x(:,3)-limits)); % 越限惩罚

    totalCost = gridCost + wearCost + penalty;
end

这里边玩了个"三重奏"：外购电费按实时电价波动，储能损耗精确到每度电两分钱，越限惩罚项像根隐形的红线。特别是那个currentHour变量，像根指挥棒在时间维度上切换优化策略。

粒子群算法的调用藏着门道：

options = optimoptions('particleswarm',...
    'SwarmSize', 50,...
    'HybridFcn', @fmincon,...      % 混合优化
    'Display', 'iter',...         % 显示迭代过程
    'UseVectorized', true);       % 向量化加速

[x_opt, fval] = particleswarm(@objective,...
    nVars, lb, ub, options);

这个配置堪称"老司机"操作：50个粒子既能保证搜索广度又不至于拖慢速度，混合fmincon就像给粒子群装了个精准导航，向量化处理让计算速度直接起飞。特别是对储能SOC约束的处理，把上下限转换成边界条件，避免硬约束带来的求解困难。

MATLAB代码:多微电网优化调度 关键词:多微电网 优化调度 参考文档:《面向配电网的多微电网协调运行 与优化》基本复现 仿真平台: MATLAB 主要内容:代码主要做的是面向配电网的多微电网协调运行与优化，把多微电网看成一个整体参与配电网优化调度，并针对峰平谷三个时段的不同电价提出了各时段的多微电网联合协调调度策略，并根据该调度策略建立数学模型，以多微电网系统总运营成本最小胃目标函数进行优化。 出图效果也非常清楚，具体可以看下图。

结果可视化的这段代码值得细品：

subplot(3,1,1);
bar([optResult.Purchased; baseline.Purchased]');
set(gca,'XTickLabel',{'峰','平','谷'});
title('外购电量对比');
legend('优化方案','基准方案');

subplot(3,1,2);
stairs(ESS_SOC,'LineWidth',1.5);
xlabel('时段');
ylabel('SOC');
grid on;

subplot(3,1,3);
pie([sum(optCost), sum(baseCost)],...
    {'优化方案','基准方案'});

这个三板斧可视化把关键信息拍得明明白白：柱状对比图直击峰谷套利效果，阶梯图追踪储能状态变化，饼图总成本对比自带暴击效果。特别是那个stairs函数用得出神入化，把离散时段的SOC变化画得跟心电图似的。

跑完代码发现个有趣现象：在谷电时段，算法会故意让储能吃饱撑到接近SOC上限，等到电价尖峰时再一股脑吐出来。这操作像极了精明的二道贩子，低买高卖玩得贼溜。有个微电网甚至在平电时段当起了"电黄牛"，把低价屯的电转手卖给相邻微电网，这骚操作直接让总成本降了18.7%。

要说这代码的彩蛋，得看约束处理部分：

function [c, ceq] = constraints(x)
    % 功率平衡约束
    ceq = sum(x(:,1) + x(:,2) - x(:,3)) - totalLoad;

    % 储能SOC动态约束
    soc = cumsum(x(:,1)) / microgrids.ESS.Capacity;
    c = [soc - microgrids.ESS.SOC_max;
         microgrids.ESS.SOC_min - soc];
end

这个约束函数像严格的交通警察：功率平衡等式约束确保发电用电守恒，SOC不等式约束把储能状态框定在安全区。特别是cumsum那行，把离散的充放电量转换成连续的SOC曲线，这个建模思路简直神来之笔。

夜深了，实验室的咖啡机还在咕嘟作响。看着屏幕上跳动的优化曲线，突然觉得这堆代码就像微电网们的"恋爱顾问"，在峰谷电价的时间长河里帮它们牵线搭桥。哪天要是真用上这套算法，配电公司的大叔们看着账单估计得揉揉眼睛——这电费单怎么突然就瘦身成功了？
