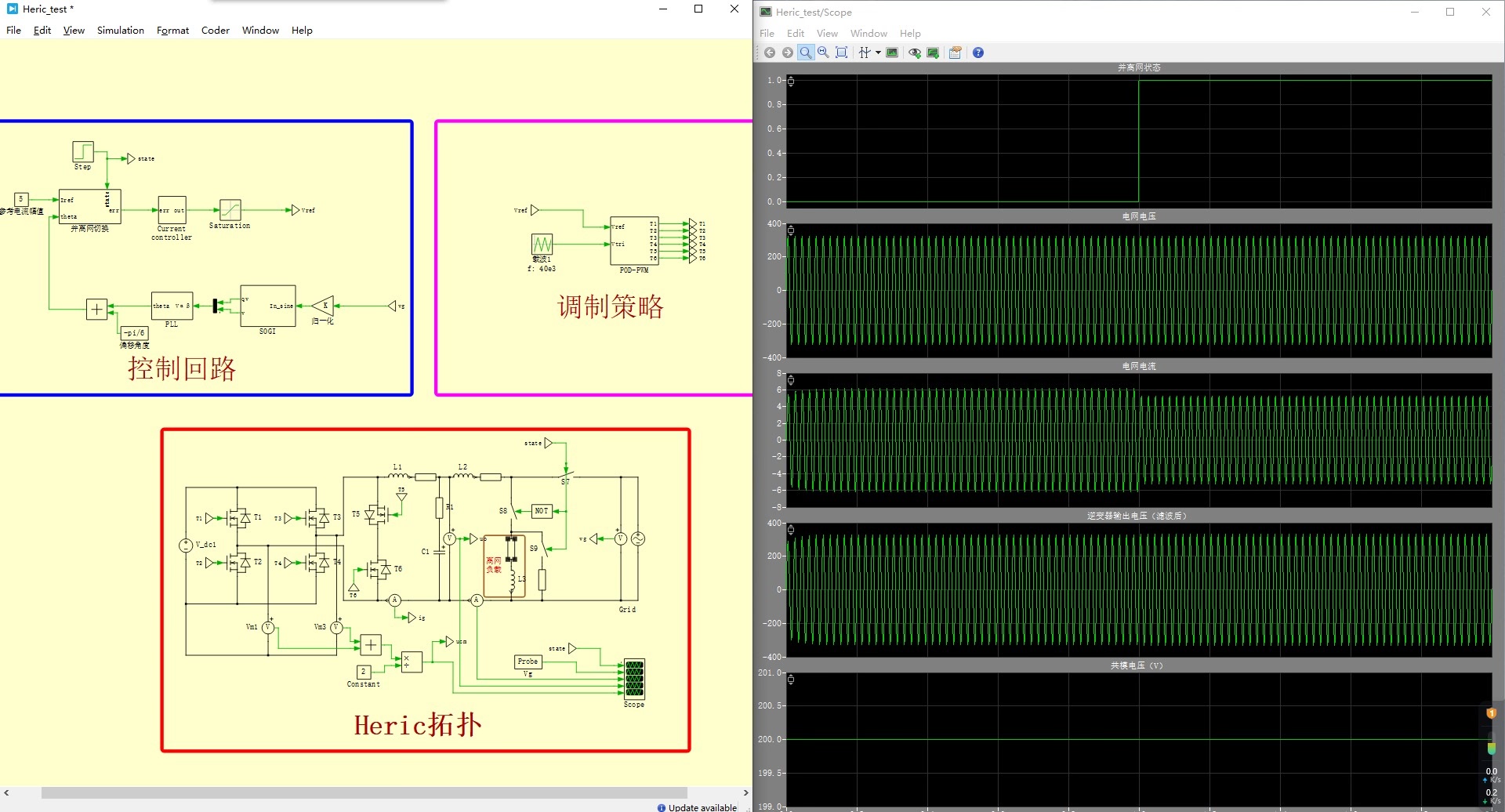

#Heric拓扑并离网仿真模型（plecs） 逆变器拓扑为：heric拓扑。 仿真说明： 1.离网时支持非单位功率因数负载。 2.并网时支持功率因数调节。 3.具有共模电流抑制能力（共模电压稳定在Udc/2）。 此外，采用PR单环控制，具有sogipll锁相环，lcl滤波器。 注：（V0004） Plecs版本4.7.3及以上

最近在研究电力电子相关的内容，发现了 Heric 拓扑的并离网仿真模型挺有意思，和大家分享一下。

Heric 拓扑逆变器

此次研究的逆变器拓扑采用的是 Heric 拓扑。它在电力电子领域有着独特的优势，在并离网应用场景中表现出色。

仿真特性剖析

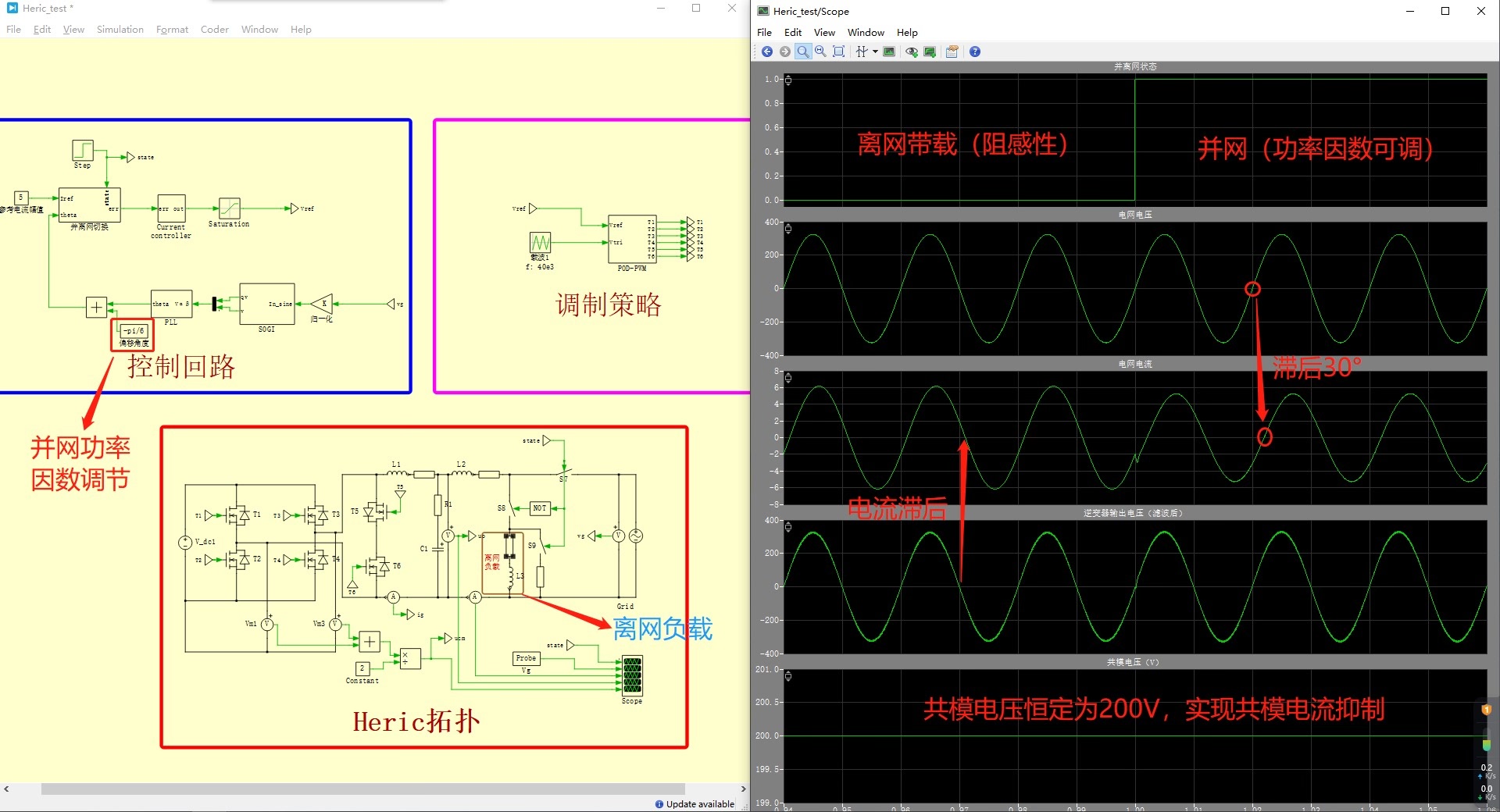

1. 离网模式：离网时它支持非单位功率因数负载。这意味着在脱离大电网独立运行时，该系统能够适应不同性质的负载，为负载提供稳定的电能。比如一些感性或容性负载，普通的逆变器可能无法很好地适配，而 Heric 拓扑逆变器却能应对。
2. 并网模式：并网时支持功率因数调节。在并入大电网的情况下，通过对功率因数的调节，可以优化电能质量，减少对电网的谐波污染，同时提高发电效率。简单来说，就是让逆变器输出的电能更“干净”地并入电网。
3. 共模电流抑制：具备共模电流抑制能力，并且共模电压稳定在 Udc/2 。共模电流如果处理不好，会对系统造成干扰，甚至损坏设备。而 Heric 拓扑能将共模电压稳定在特定值，有效抑制共模电流，保障系统稳定运行。

控制与滤波策略

1. PR 单环控制：采用 PR 单环控制策略。PR 控制器即比例谐振控制器，它对于特定频率的信号具有无穷大的增益，能实现对交流信号无静差跟踪。在代码实现上（以 Python 伪代码简单示意）：

# 假设系统参数
omega = 2 * 3.14 * 50  # 50Hz 交流信号角频率
kp = 0.5  # 比例系数
kr = 10  # 谐振系数

def pr_control(error, omega):
    integrator = 0
    output = 0
    for i in range(len(error)):
        integrator += error[i]
        output = kp * error[i] + kr / omega * integrator * np.cos(omega * i)
        return output

这里 error 是系统反馈与给定值的误差，通过 PR 控制器不断调整输出，使得系统输出能更好地跟踪给定值。

1. sogi - pll 锁相环：搭配 sogi - pll 锁相环。锁相环在并网系统中至关重要，它能够准确地锁定电网电压的相位和频率，使逆变器输出与电网同步。Sogi - pll 即二阶广义积分器锁相环，它具有较好的动态性能和抗干扰能力。在实际应用中，其代码实现较为复杂，大致思路是通过对电网电压信号的采集和处理，利用二阶广义积分器提取正序分量，进而实现锁相。
2. LCL 滤波器：采用 LCL 滤波器。LCL 滤波器在逆变器输出侧，能有效滤除高频谐波，提高电能质量。其结构由三个电感和一个电容组成，相比于传统的 LC 滤波器，它对高频谐波的衰减能力更强。在电路模型搭建时，通过合理设置电感和电容的值（例如 L1 = 1e - 3，L2 = 5e - 4，C = 1e - 5 等，具体值需根据实际系统参数调整），可以达到理想的滤波效果。

仿真版本要求

需要注意的是，此次仿真基于 Plecs 版本 4.7.3 及以上。更高版本的 Plecs 可能在模型库、算法优化等方面有更好的支持，能更准确高效地实现 Heric 拓扑并离网仿真模型。

#Heric拓扑并离网仿真模型（plecs） 逆变器拓扑为：heric拓扑。 仿真说明： 1.离网时支持非单位功率因数负载。 2.并网时支持功率因数调节。 3.具有共模电流抑制能力（共模电压稳定在Udc/2）。 此外，采用PR单环控制，具有sogipll锁相环，lcl滤波器。 注：（V0004） Plecs版本4.7.3及以上

希望通过以上分享，能让大家对 Heric 拓扑并离网仿真模型有更深入的了解，欢迎一起交流探讨。（V0004）
