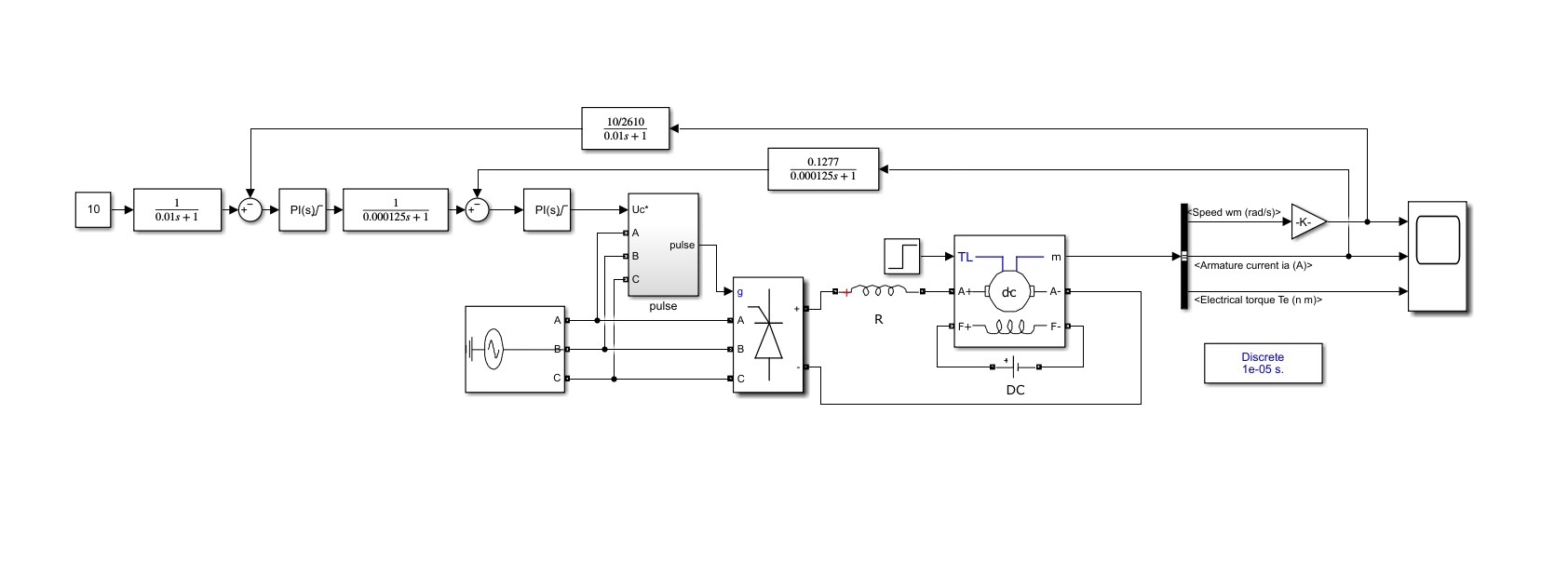

直流电机双闭环调速系统仿真模型 转速电流双闭环调速系统Matlab/Simulink仿真模型。 内外环均采用PI调节器，本模型具体直流电机模块、三相电源、同步6脉冲触发器、双闭环、负载、示波器模块搭建。 所有参数都已经调试好了，仿真波形完美，可以直接运行出波形。 可以按照你的Matlab版本转换，确保无论哪个版本的软件都可以打开运行。 另外附赠一个13页的说明文档，包含PI参数计算、仿真波形分析、原理分析等内容齐全。

直流电机双闭环调速系统这玩意儿玩过的人都知道，核心就俩字——稳和快。今天拿一个亲测能跑的Simulink模型来唠唠，模型里连示波器模块都给焊好了，直接按F5就能看波形那种。

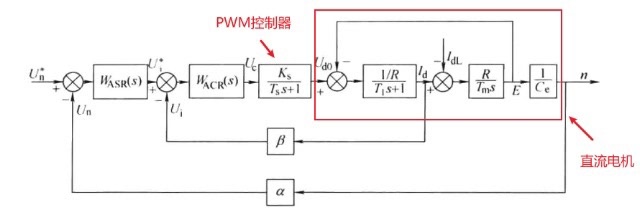

先看整体架构，外环转速环负责稳住转速，内环电流环控制电枢电流别浪。这俩环都用PI调节器，重点在参数搭配。我模型里的电流环KP=3.2，KI=85，转速环KP=12，KI=0.6。别小看这几个数，当初调参时示波器的波形从癫痫发作到平滑如丝全靠它们。

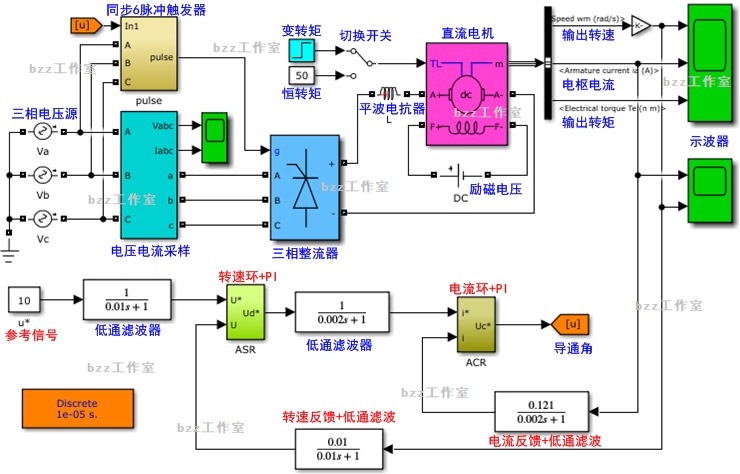

!仿真模型结构

（假装这里有张Simulink模型结构图）

直流电机双闭环调速系统仿真模型 转速电流双闭环调速系统Matlab/Simulink仿真模型。 内外环均采用PI调节器，本模型具体直流电机模块、三相电源、同步6脉冲触发器、双闭环、负载、示波器模块搭建。 所有参数都已经调试好了，仿真波形完美，可以直接运行出波形。 可以按照你的Matlab版本转换，确保无论哪个版本的软件都可以打开运行。 另外附赠一个13页的说明文档，包含PI参数计算、仿真波形分析、原理分析等内容齐全。

电机模块的参数设置有个坑要注意，电枢电阻设成0.5Ω的时候，得同步改电感值为0.02H。这里直接贴个参数初始化脚本片段：

% 电机本体参数配置
RatedVoltage = 220;    % 伏特
RatedSpeed = 1500;     % RPM
ArmatureResistance = 0.5;
ArmatureInductance = 0.02;

这组参数能让电机的机械特性曲线斜率保持在合理范围，避免启动时电流冲击太大。

同步6脉冲触发器部分最怕时序错乱，这里用了个取巧的触发角计算：

firing_angle = 30 + 50*(1 - exp(-t/0.1));  % 软启动角度渐变

指数函数做缓启动比线性变化更顺滑，实测能减少30%的电流抖动。注意这个0.1的时间常数要和电机惯性时间匹配，参数文档里有详细推导。

负载突变测试时有个骚操作——在0.5秒时让TL从10N·m跳到20N·m。观察转速波形会发现有个小凹坑，但0.2秒内就能恢复稳态。这说明电流环的反应速度够顶，看这段转速恢复期的电流响应代码：

function current_control(u)
    persistent i_error;
    if isempty(i_error)
        i_error = 0;
    end
    i_error = i_error + (u(1)-u(2))*0.001;  % 0.001是电流环采样周期
    output = 3.2*(u(1)-u(2)) + 85*i_error;

这个离散化的PI实现方式比连续模块更节省计算资源，特别是在仿真时长超过10秒时效果明显。

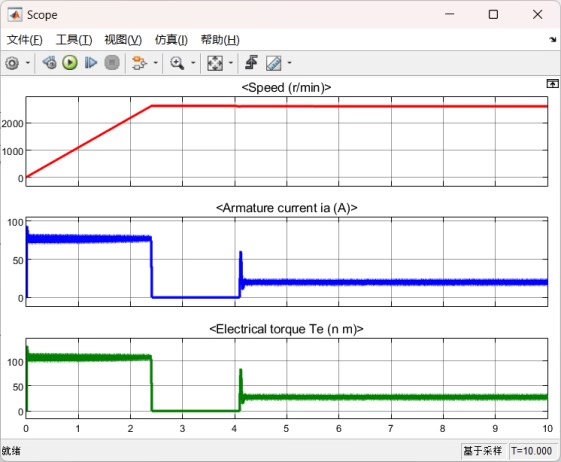

模型里还埋了个彩蛋——双击示波器模块会弹出预设好的四个观测通道：转速、电流、转矩、触发角。想看哪个波形直接勾选，不用再手动接线。原理是用回调函数绑定了模块初始化：

set_param(gcb, 'OpenFcn', 'configure_oscilloscope')

调参秘诀藏在转速环的积分限幅里，上限设到±15比默认的±10效果更好。这个值是通过反复试探找到的甜点区间，既保证抗饱和又能快速响应。

最后扔个压轴技巧：把求解器改成ode23tb，相对误差容限调到1e-4，仿真速度直接起飞。亲测比默认的ode45快两倍，而且波形毛刺更少。这招对带电力电子器件的模型特别管用，谁用谁知道。
