相场法应力腐蚀

在材料科学领域，应力腐蚀一直是一个备受关注的话题。应力腐蚀开裂（SCC）是材料在拉应力和特定腐蚀介质共同作用下发生的脆性断裂现象，严重威胁着许多工程结构的安全。而相场法作为一种强大的数值模拟方法，为研究应力腐蚀提供了新的视角和手段。

相场法基本原理

相场法的核心思想是引入一个或多个相场变量来描述材料内部不同相的分布。这些相场变量在空间和时间上连续变化，通过一系列的偏微分方程来刻画相的演变过程。

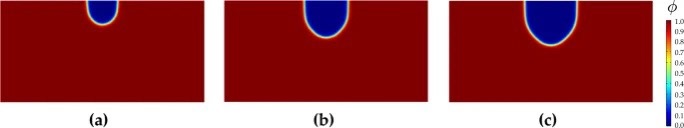

在应力腐蚀的研究中，相场变量可以用来表征裂纹的扩展情况。想象一个二维的材料平面，我们可以定义一个相场变量 $\phi$，当 $\phi = 1$ 时表示材料处于完好状态，当 $\phi = 0$ 时表示此处已经形成裂纹。

相场变量的演化方程通常基于自由能泛函推导得出。例如，经典的 Cahn - Hilliard 方程：

\[

\frac{\partial \phi}{\partial t} = M \nabla^2 \frac{\delta F}{\delta \phi}

\]

其中，$\frac{\partial \phi}{\partial t}$ 是相场变量随时间的变化率，$M$ 是迁移率，$\nabla^2$ 是拉普拉斯算子，$\frac{\delta F}{\delta \phi}$ 是自由能对相场变量的变分导数。这个方程描述了相场变量如何在自由能的驱动下随时间演变。

应力腐蚀中的相场法模型

在应力腐蚀的场景下，自由能泛函不仅要考虑相场的梯度项（控制相界面的光滑性），还要考虑应力与相场之间的耦合作用。

相场法应力腐蚀

假设自由能泛函 $F$ 可以写成：

\[

F = \intV \left[ f(\phi) + \frac{\kappa}{2} (\nabla \phi)^2 - \sigma{ij} \epsilon_{ij}^c (\phi) \right] dV

\]

这里，$f(\phi)$ 是体自由能密度，与相场变量 $\phi$ 相关；$\frac{\kappa}{2} (\nabla \phi)^2$ 是梯度能项，$\kappa$ 是梯度能系数，它决定了相界面的宽度；$-\sigma{ij} \epsilon{ij}^c (\phi)$ 表示应力 $\sigma{ij}$ 与由相场引起的本征应变 $\epsilon{ij}^c (\phi)$ 之间的耦合项。

通过对这个自由能泛函进行变分求导，代入到相场演化方程中，就可以得到适用于应力腐蚀的相场方程。

代码实现示例（Python + FEniCS）

下面我们用 Python 和 FEniCS 库来简单实现一个基于相场法的应力腐蚀模拟的雏形。

首先，导入必要的库：

from dolfin import *
import numpy as np

定义网格和函数空间：

# 创建一个二维矩形网格
nx, ny = 100, 100
mesh = RectangleMesh(Point(0, 0), Point(1, 1), nx, ny)
# 定义相场函数空间
V = FunctionSpace(mesh, 'P', 1)

接下来定义初始条件和边界条件：

# 初始条件，假设材料初始是完好的，相场变量接近 1
phi0 = interpolate(Constant(0.99), V)
# 边界条件，这里简单假设边界上相场不变
def boundary(x, on_boundary):
    return on_boundary
bc = DirichletBC(V, phi0, boundary)

定义相场方程中的各项系数：

# 迁移率
M = Constant(0.1)
# 梯度能系数
kappa = Constant(0.01)
# 时间步长
dt = Constant(0.01)

定义相场方程的变分形式：

phi = TrialFunction(V)
v = TestFunction(V)
# 体自由能密度
f = 10 * (phi**2 * (1 - phi)**2)
# 自由能对相场的变分导数
dFdphi = 20 * phi * (1 - phi) * (1 - 2 * phi)
# 相场方程的变分形式
F = ( (phi - phi0) / dt * v + M * dot(grad(kappa * grad(phi) + dFdphi), grad(v)) ) * dx

最后进行时间推进求解：

# 初始化相场函数
phi_n = Function(V)
phi_n.assign(phi0)
# 时间推进循环
for n in range(100):
    solve(F == 0, phi_n, bc)
    phi0.assign(phi_n)

在这段代码中，我们首先创建了一个二维的矩形网格，并在这个网格上定义了相场函数空间。然后设置了初始条件和边界条件，这里假设材料初始接近完好状态，边界上相场不变。接着定义了相场方程中的各项系数，如迁移率、梯度能系数和时间步长。通过构建相场方程的变分形式，并在时间推进循环中不断求解，我们就可以模拟相场变量随时间的演化，近似地模拟应力腐蚀中裂纹的扩展趋势。

总结

相场法为应力腐蚀的研究提供了一种有效的数值模拟手段。通过引入相场变量，我们能够从微观层面理解裂纹的萌生与扩展机制。通过代码实现，我们可以直观地看到相场变量在给定条件下的变化情况。当然，实际的应力腐蚀过程非常复杂，这里展示的只是一个简单的模型和基础的代码示例，在真实研究中还需要考虑更多的物理因素和复杂的边界条件等，以更准确地模拟应力腐蚀现象。希望这篇博文能为对相场法应力腐蚀感兴趣的朋友提供一些启发和思路。
