针对孤岛微电网脱离主网后，受分布式电源（DG）出力间歇性、负荷随机性影响导致的电压与频率波动问题，以及传统时间触发二次控制存在的通信冗余、计算资源浪费等缺陷，本文构建了基于事件触发机制的孤岛微电网二次电压与频率协同控制仿真模型。该模型采用分层控制架构，结合事件触发机制的非周期性控制特性，在保证控制精度的前提下，显著降低通信与计算开销。通过MATLAB/Simulink搭建仿真平台，模拟多工况扰动下的系统响应，验证了所提模型能够快速校正电压与频率稳态偏差，维持系统稳定运行，同时有效减少控制更新次数，提升孤岛微电网的运行效率与鲁棒性。关键词：孤岛微电网；事件触发机制；二次电压控制；二次频率控制；协同控制；仿真模型

1 引言

随着分布式能源（如光伏、风电、微型燃气轮机）的快速发展与环保需求的提升，微电网作为整合分布式能源、实现能源高效利用的新型电力系统，在偏远地区供电、应急救灾等场景中发挥着重要作用。孤岛微电网是指脱离主电网独立运行的小型电力系统，其内部发电与负荷需实时平衡，才能维持电压与频率的稳定，但由于缺乏大电网的支撑，分布式电源出力的间歇性、波动性以及负荷的随机性，极易导致系统有功、无功功率失衡，引发电压与频率偏离额定值，严重影响供电质量与系统可靠性。

目前，孤岛微电网的电压与频率控制多采用分层控制架构，其中一次控制以下垂控制为主，通过模拟同步发电机的有功-频率（P-f）、无功-电压（Q-V）线性关系，实现功率的初步分配与系统的快速稳定，但会产生不可避免的稳态偏差；二次控制则用于校正一次控制的偏差，使电压与频率恢复至额定值。传统二次控制采用时间触发机制，以固定周期进行数据采集、状态更新与控制指令下发，这种方式在系统运行平稳时会产生大量冗余通信数据，造成通信带宽浪费与网络拥堵，而在系统剧烈扰动时，固定周期可能无法及时响应，影响控制效果。

事件触发机制（Event-Triggered Mechanism, ETM）打破了传统时间触发的固定周期模式，仅在系统状态满足预设触发条件（如电压、频率偏差超出阈值）时，才触发控制更新与数据传输，能够在保证控制性能的前提下，显著减少通信与计算开销，适用于资源受限的孤岛微电网场景。为此，本文将事件触发机制与二次电压、频率控制相结合，设计协同控制策略，搭建仿真模型，通过多工况仿真验证模型的有效性，为孤岛微电网的稳定运行提供技术支撑。

2 孤岛微电网系统架构与运行特性

2.1 系统架构组成

孤岛微电网的核心架构主要由分布式电源（DG）、储能系统、负荷、电力电子变流器及控制单元构成，各部分通过配电线路相互连接，实现电能的生产、存储、转换与消耗。具体组成如下：

• 分布式电源（DG）：分为可控型与不可控型两类。可控型DG（如微型燃气轮机、柴油发电机）可通过控制策略调整有功、无功出力，用于维持系统功率平衡；不可控型DG（如光伏、风电）出力受自然条件（光照、风速）影响，具有强间歇性与波动性，需搭配储能系统平抑波动。

• 储能系统：采用锂电池、超级电容器等设备，核心作用是平抑分布式电源出力波动与负荷变化带来的功率失衡，储存多余电能，在功率不足时释放电能，维持系统电压与频率稳定，同时提升系统的抗扰动能力。

• 负荷模块：分为敏感负荷、可调节负荷与不可调节负荷，负荷功率的随机变化是导致系统电压、频率波动的主要诱因之一，仿真中需模拟负荷阶跃变化等典型工况，验证控制策略的有效性。

• 电力电子变流器：作为分布式电源、储能系统与交流母线的连接桥梁，实现交直流电能转换，其控制性能直接影响微电网的电压与频率稳定性，逆变器的初级控制通常采用下垂控制策略。

• 控制单元：分为本地一次控制器与二次协同控制器，一次控制器负责本地快速调节，二次控制器基于事件触发机制，实现全局电压与频率的协同校正。

2.2 运行特性分析

孤岛微电网脱离主网后，其电压与频率完全依赖内部功率平衡维持，具有以下核心运行特性：

• 功率平衡敏感性：分布式电源出力的间歇性与负荷的随机性，易导致系统有功、无功功率失衡，进而引发电压与频率波动，若控制不及时，可能导致系统崩溃。

• 控制复杂度高：传统下垂控制虽能实现初步功率分配，但存在稳态偏差，需二次控制进行校正；同时，多DG单元的协同运行要求控制策略具备良好的协调性，避免各单元出力冲突。

• 通信资源受限：集中式二次控制依赖全局通信，存在单点故障风险；分布式二次控制虽提升可靠性，但频繁通信会增加带宽压力，事件触发机制可有效缓解这一问题。

3 事件触发机制原理与协同控制策略设计

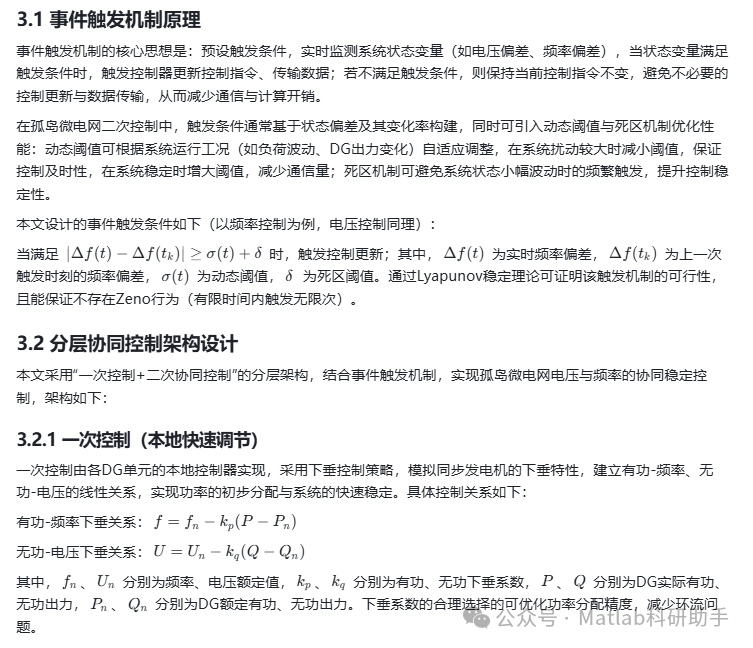

3.2.2 二次协同控制（全局偏差校正）

二次协同控制基于事件触发机制，采用分布式架构，无需中央控制器，各DG单元通过稀疏通信共享邻居节点信息，实现电压与频率的全局校正与功率协同分配，核心分为事件触发模块、协同控制算法模块与指令下发模块三部分：

• 事件触发模块：实时采集各节点电压、系统频率及DG出力数据，根据预设触发条件，判断是否触发控制更新与数据传输，是减少通信开销的核心模块，可使传统周期通信下的通信次数降低99%。

• 协同控制算法模块：采用多智能体一致性算法，结合PI控制算法，对一次控制产生的电压、频率稳态偏差进行补偿，同时实现有功、无功功率的优化分配。当触发事件发生时，算法模块接收各DG节点的状态信息，计算电压、频率补偿量，生成控制指令；考虑到有功、无功调节的相互影响，设计功率协调分配机制，避免单一控制对另一参数造成过大波动，实现协同控制。

• 指令下发模块：将计算得到的控制指令，通过事件触发机制下发至各DG单元与储能系统，调整其有功、无功出力，实现电压与频率的精确控制，同时控制储能系统充放电，平抑功率波动。

4 仿真模型搭建

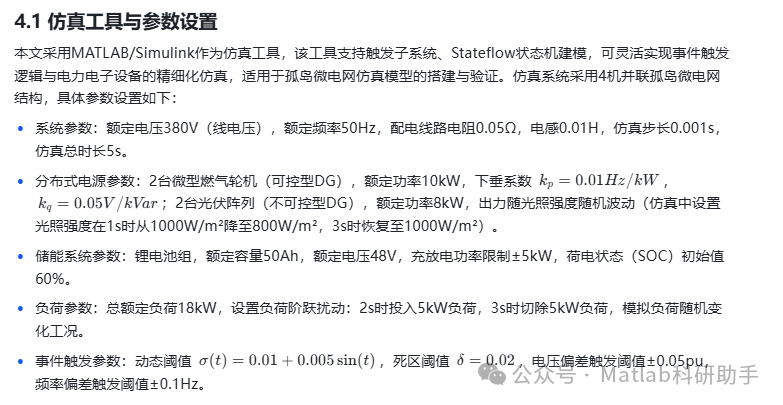

4.2 仿真模型模块构成

仿真模型主要由电源模块、储能模块、负荷模块、一次控制模块、二次协同控制模块、测量与监控模块6部分组成，各模块功能如下：

• 电源模块：搭建微型燃气轮机模型与光伏阵列模型，光伏阵列模型根据光照强度、温度参数计算输出功率，微型燃气轮机模型模拟其有功、无功出力调节特性。

• 储能模块：构建锂电池模型，设置充放电控制逻辑，根据系统功率平衡状态与SOC值，自动调整充放电模式，平抑功率波动。

• 负荷模块：搭建恒定功率负荷模型，通过阶跃信号模拟负荷突变，用于测试控制策略的抗扰动能力。

• 一次控制模块：为各DG单元配置下垂控制器，实现有功、无功功率的初步分配与本地快速调节，输出初步控制指令至变流器。

• 二次协同控制模块：核心模块，包含事件触发判断单元、多智能体一致性算法单元、PI控制单元与功率协调分配单元，实现事件触发逻辑与电压、频率的协同校正。

• 测量与监控模块：实时采集系统频率、各节点电压、DG出力、负荷功率、储能系统SOC等数据，用于观察系统运行状态、记录仿真结果，为控制效果评估提供依据。

5 仿真结果与分析

为验证基于事件触发机制的二次电压与频率协同控制仿真模型的有效性，模拟以下典型工况：1s时光伏出力下降（光照强度变化）、2s时负荷阶跃增加、3s时负荷阶跃减少且光伏出力恢复，对比无二次控制、传统时间触发二次控制与本文所提事件触发二次协同控制的仿真结果，重点分析电压、频率稳定性与通信开销。

5.1 频率响应分析

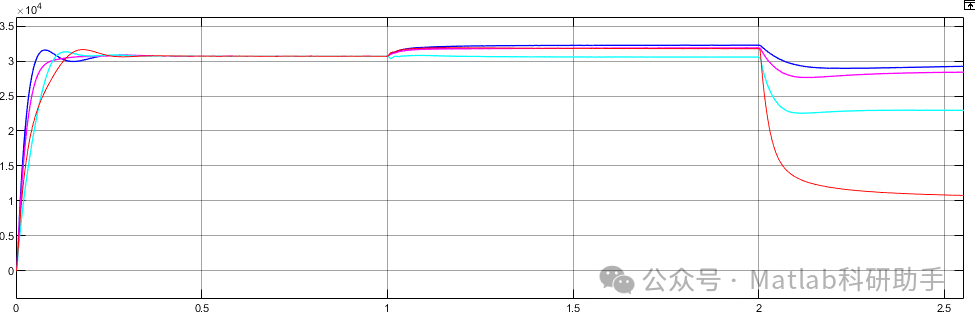

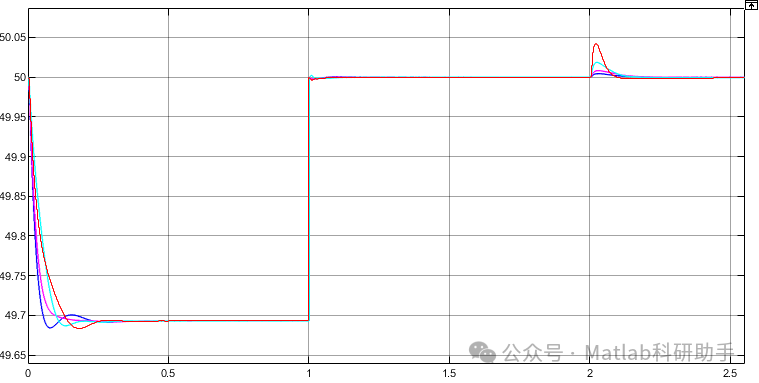

仿真结果显示：无二次控制时，系统频率在光伏出力下降（1s）与负荷突变（2s、3s）时波动明显，频率偏差最大达到±2%，无法恢复至额定50Hz；传统时间触发二次控制时，频率偏差可控制在±0.8%以内，但存在频繁控制更新，通信量较大；本文所提事件触发协同控制时，在触发事件发生后（如1s、2s、3s），控制器快速响应，频率偏差迅速校正，最终稳定在50Hz±0.5%范围内，且控制更新次数仅为传统时间触发方式的1%，显著减少了通信开销。

分析表明，事件触发机制能够在系统状态发生显著变化时及时触发控制，在系统稳定时减少控制更新，既保证了频率控制精度，又降低了通信与计算负担。

5.2 电压响应分析

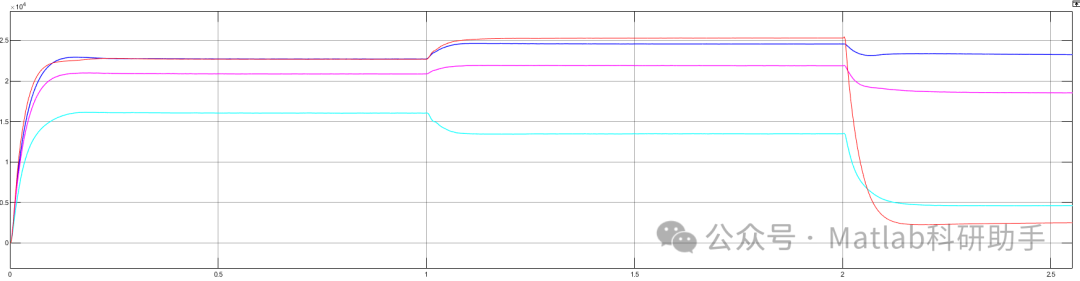

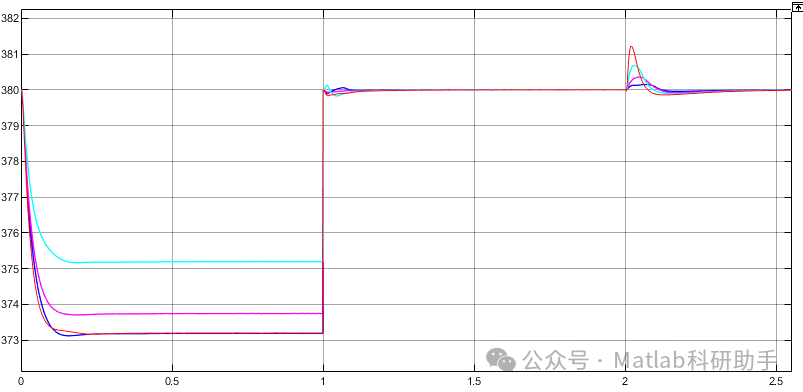

电压响应规律与频率类似：无二次控制时，各节点电压在工况扰动下波动较大，最大偏差达到±2.5%，影响供电质量；传统时间触发二次控制时，电压偏差可控制在±1%以内，但通信冗余问题突出；本文所提事件触发协同控制时，电压偏差快速收敛至额定电压±0.5%范围内，且通过功率协调分配机制，避免了电压调节与频率调节的相互干扰，实现了二者的协同稳定，同时减少了控制指令的下发次数，提升了系统运行效率。

5.3 通信开销与控制性能对比

对三种控制方式的通信次数与控制精度进行量化对比，结果如下：

• 无二次控制：通信次数为0，频率偏差±2%，电压偏差±2.5%，控制性能最差，无法满足供电要求。

• 传统时间触发二次控制：仿真期间通信次数为500次（固定周期0.01s），频率偏差±0.8%，电压偏差±1%，控制精度较好，但通信开销大。

• 事件触发协同控制：仿真期间通信次数仅为5次，频率偏差±0.5%，电压偏差±0.5%，控制精度优于传统时间触发方式，且通信开销降低99%，实现了控制性能与通信效率的双重优化。

6 现有模型缺陷与改进方向

6.1 模型局限性

本文搭建的仿真模型虽能实现电压与频率的协同稳定控制，但仍存在以下局限性：一是功率均分精度有待提升，部分工况下未能实现有功、无功功率的精确分配；二是参数敏感性较强，下垂系数与触发阈值主要依赖经验调整，缺乏自适应能力；三是复杂场景适应性不足，未考虑高比例新能源接入时的谐波、不平衡负荷等因素的影响，鲁棒性有待进一步优化。

6.2 改进方向

未来可从以下方面对模型进行优化：一是融合智能算法（如神经网络、强化学习），优化事件触发阈值与控制参数，提升参数自适应能力；二是完善功率协调分配机制，引入虚拟阻抗补偿等方法，提升功率均分精度；三是扩展模型场景，考虑谐波、不平衡负荷、通信时延与丢包等实际因素，增强模型的工程适用性；四是支持DG单元的即插即用，提升模型的灵活性与扩展性，推动其在实际工程中的应用。

7 结论

本文构建了基于事件触发机制的孤岛微电网二次电压与频率协同控制仿真模型，通过分层控制架构与事件触发机制的结合，解决了传统二次控制通信冗余、控制效率低的问题，得出以下结论：

• 所提仿真模型采用“一次下垂控制+二次事件触发协同控制”架构，能够有效校正一次控制产生的电压与频率稳态偏差，在光伏出力波动、负荷突变等工况下，可将电压、频率偏差稳定在额定值±0.5%范围内，保证系统稳定运行。

• 事件触发机制的引入，显著减少了控制更新次数与通信数据传输量，通信开销较传统时间触发方式降低99%，在保证控制精度的前提下，提升了系统的运行效率与通信资源利用率。

• 仿真结果验证了该模型的有效性与优越性，为孤岛微电网的二次电压与频率控制提供了一种高效、经济的解决方案，同时也为后续复杂场景下的模型优化与工程应用奠定了基础。
