在光学领域，光纤 FP（Fabry - Pérot）干涉仪是一种极为重要的光学器件，它在众多应用中发挥着关键作用，从高精度的光学测量到光纤通信系统中的滤波等。而通过 COMSOL 来构建其干涉光谱模型，能让我们更深入理解其工作原理与性能特点。

1. 光纤 FP 干涉仪基本原理

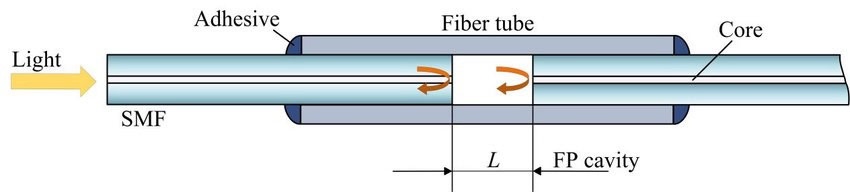

光纤 FP 干涉仪由两段平行的反射面构成，当光在这两个反射面之间来回反射时，就会发生干涉现象。假设两反射面的反射率分别为 \(R1\) 和 \(R2\)，光在干涉仪内传播的相位差为 \(\delta\)，根据干涉理论，输出光强 \(I\) 与输入光强 \(I_0\) 满足以下关系：

\[I = I0 \frac{(1 - R1)(1 - R2)}{1 + R1R2 - 2\sqrt{R1R_2}\cos\delta}\]

COMSOL物理光学模型：光纤FP干涉光谱模型

相位差 \(\delta\) 与光的波长 \(\lambda\)、干涉仪长度 \(L\) 以及介质折射率 \(n\) 相关，表达式为 \(\delta = \frac{2\pi nL}{\lambda}\)。

2. COMSOL 建模过程

在 COMSOL 中，我们首先要定义物理场。这里我们选择波动光学模块，因为它能很好地处理光的传播与干涉等现象。

// 以下是简单示意 COMSOL 中部分设置代码逻辑（非实际可运行完整代码）
model = createpde('electromagnetic', 'electromagneticWaves');
// 定义几何区域，这里假设为简单的长方体代表光纤 FP 干涉仪主体部分
geometryFromEdges(model, [0 0 0; 0 0 1; 0 1 1; 0 1 0; 1 1 0; 1 1 1; 1 0 1; 1 0 0]);
// 设置材料属性，比如光纤材料的折射率 n
n = 1.45;
setmaterial(model, 'Glass', 'IndexofRefraction', n);
// 定义边界条件，模拟反射面
setboundary(model, [1 2], 'ElectricField', 'TangentialElectricField', [0 0 0]);

代码分析

• createpde('electromagnetic', 'electromagneticWaves')：这行代码创建了一个用于处理电磁波相关物理场的 PDE 模型，是整个建模的基础框架搭建。
• geometryFromEdges 函数用于定义几何形状，通过给定的顶点坐标构建出一个长方体形状，代表我们光纤 FP 干涉仪的大致几何结构。这里实际应用中可能需要更精确的几何构建，比如考虑光纤的实际尺寸和形状细节。
• setmaterial 函数设置了材料属性，将折射率设定为常见的光纤材料折射率 1.45。不同的光纤材料折射率会有所不同，这会直接影响干涉效果，实际应用需根据具体材料调整。
• setboundary 函数设置了边界条件，将编号为 1 和 2 的边界设置为电场边界条件，模拟反射面，使光在这些边界发生反射。在实际建模中，边界条件的设置要根据具体干涉仪的反射特性进行优化。

3. 模拟与结果分析

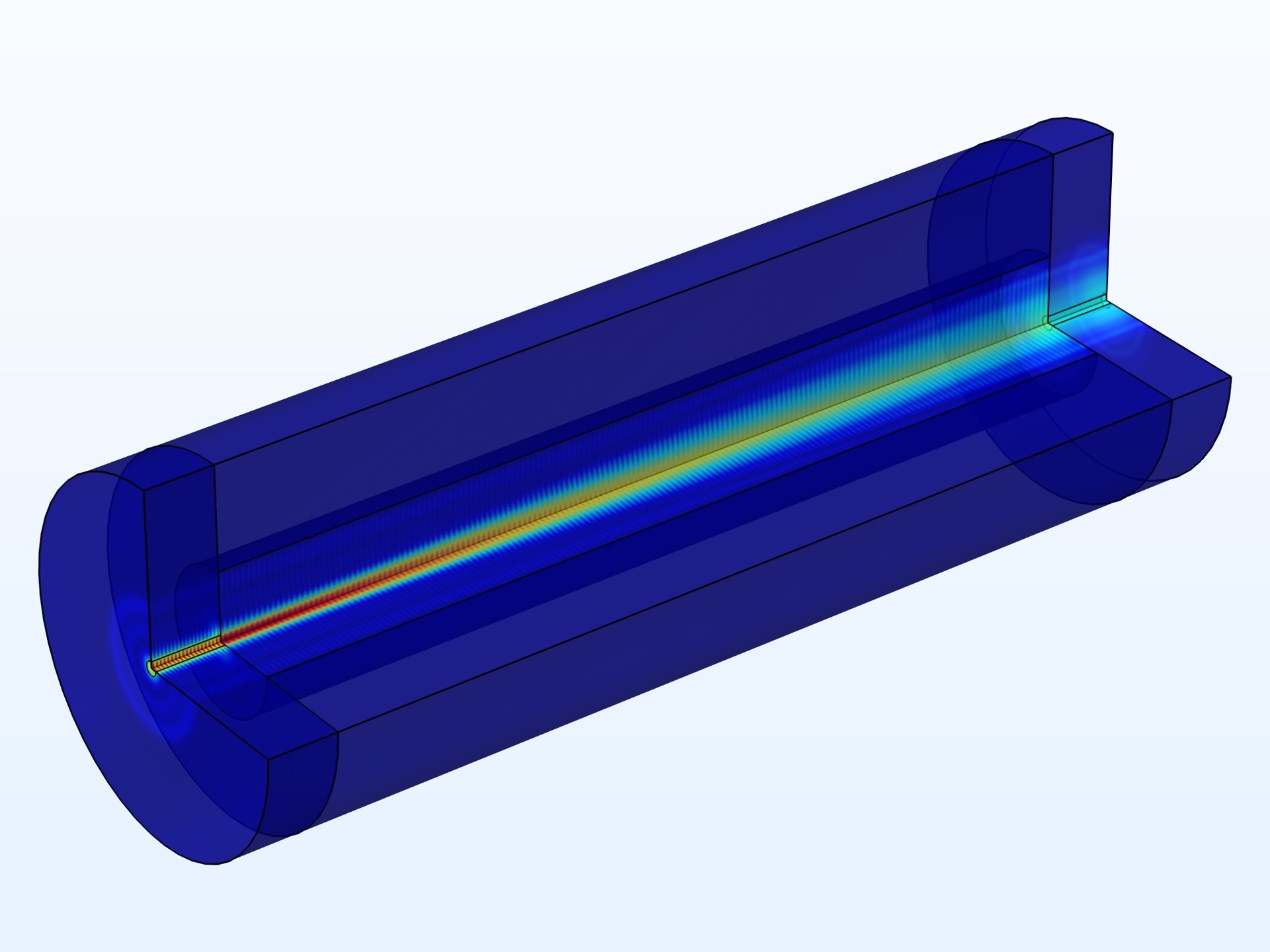

完成建模与设置后，我们就可以进行模拟计算。模拟完成后，我们可以得到干涉仪内部的光场分布以及输出的干涉光谱。

通过分析输出光谱，我们能直观看到干涉条纹的分布。例如，当改变干涉仪的长度 \(L\) 时，我们会发现光谱中干涉条纹的间距发生变化。这是因为根据前面提到的相位差公式 \(\delta = \frac{2\pi nL}{\lambda}\)，长度 \(L\) 的改变直接影响相位差，进而改变干涉条纹间距。

// 假设模拟结果存储在 result 变量中，以下代码简单获取干涉光谱数据
spectrum = result.Solution.Data(:, 1);
wavelength = result.Solution.Data(:, 2);
figure;
plot(wavelength, spectrum);
xlabel('Wavelength (nm)');
ylabel('Intensity');
title('Fiber FP Interferometer Spectrum');

代码分析

• 这部分代码从模拟结果 result 中提取了光谱数据，分别获取了光强 spectrum 和对应的波长 wavelength。
• figure 函数创建一个新的图形窗口，plot(wavelength, spectrum) 则将波长与光强数据绘制出来，直观展示干涉光谱。xlabel、ylabel 和 title 函数分别为图形添加了坐标轴标签和标题，使结果展示更清晰易懂。

通过 COMSOL 对光纤 FP 干涉光谱模型的构建与模拟，我们能更直观深入地研究其特性，为实际应用中的优化设计提供有力支持。无论是在光纤传感领域提高测量精度，还是在光通信中优化滤波性能，这种建模方法都具有重要的实用价值。
