COMSOL物理光学模型：金属光栅SPR折射率传感仿真

最近玩了玩COMSOL里的物理光学模型，做了个超有趣的金属光栅表面等离子体共振（SPR）折射率传感仿真😎。

为啥选SPR折射率传感？

SPR这玩意儿在传感领域可火啦🔥！它对周围介质的折射率变化超级敏感，能检测到极其微小的折射率改变。就好比一个超级灵敏的小雷达，能精准捕捉到环境中细微的变化。在生物医学、化学分析等好多领域都有大用处呢，比如检测生物分子相互作用、分析溶液浓度啥的。

COMSOL建模走起

1. 几何建模

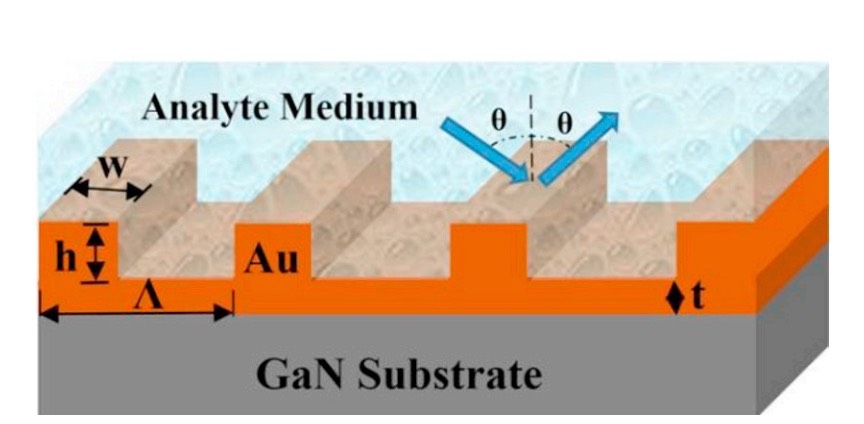

咱先在COMSOL里建个简单的几何模型。比如说，画一个周期性的金属光栅😜。这里就用到了COMSOL强大的绘图工具，像画二维图形的时候，直接用绘图模块里的多边形工具，就能轻松画出光栅的形状啦。代码大概长这样（这里简单示意一下）：

geometry.create("Rectangle")
geometry.set(Rectangle, "xmin", 0)
geometry.set(Rectangle, "xmax", 10)
geometry.set(Rectangle, "ymin", 0)
geometry.set(Rectangle, "ymax", 2)

这段代码就是在定义一个矩形，这个矩形可以是光栅的一个单元啥的啦。通过设置不同的参数，就能控制它的大小和位置。然后再通过复制、平移等操作，就能构建出整个周期性的光栅结构咯。

2. 材料属性设置

给金属光栅和周围介质设置合适的材料属性也很关键🧐。金属一般用介电常数来描述它的光学特性，比如银，它在可见光波段有很强的吸收和色散特性。在COMSOL里设置银的介电常数参数时，就可以在材料库中找到相应的材料模型，然后根据文献或者实际测量的数据来调整具体的数值。对于周围介质，不同的折射率对应不同的物理化学环境嘛，所以要根据实验或者分析的需求来设置。

3. 物理场设置

重头戏来啦，设置物理场！这里用到了物理光学模块里的电磁波传播方程。简单来说，就是求解光在这个金属光栅结构里是怎么传播的，以及和周围介质是怎么相互作用的🤓。

model.create("Model")
model.component("Component")
physics.create("Electromagnetic Waves, Frequency Domain")
physics.set(Electromagnetic Waves, Frequency Domain, "frequency", 5e14)

这段代码先是创建了一个模型和组件，然后添加了电磁波频域的物理场，并设置了光的频率为5e14 Hz。通过求解这个物理场，就能得到光在结构中的电场、磁场分布等信息啦。

4. 边界条件和求解设置

边界条件也不能马虎😏。比如在光栅的边界上，要设置合适的边界条件来模拟光的反射、透射等情况。一般来说，在光栅的入射边界设置为平面波入射，反射边界设置为完美匹配层（PML）来吸收反射光，避免反射光在计算区域内来回折腾影响结果。求解设置方面，选择合适的求解器和参数很重要。像我这里就用了默认的一些求解参数，然后让COMSOL自己去优化计算，最后得到稳定的结果。

仿真结果分析

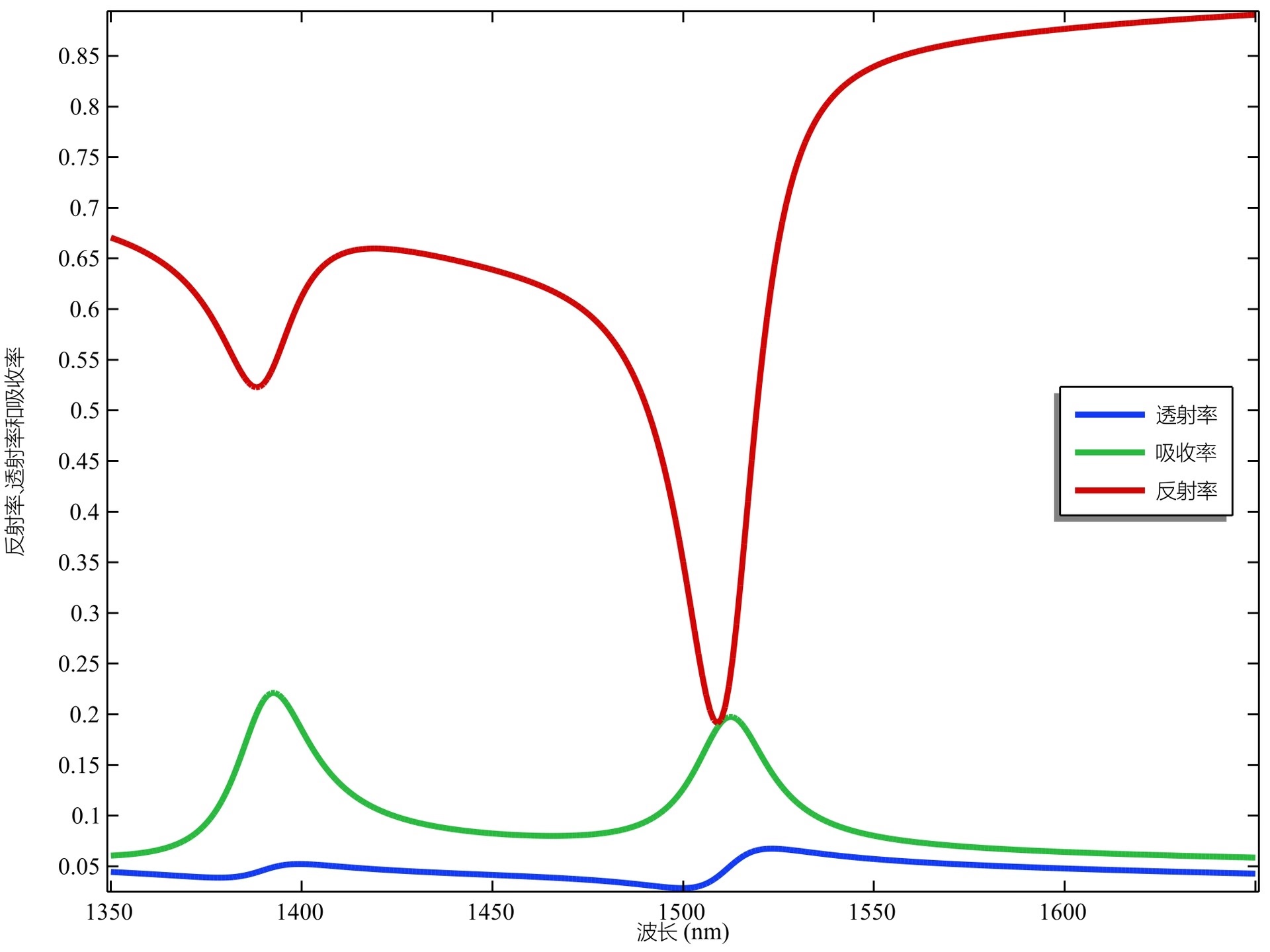

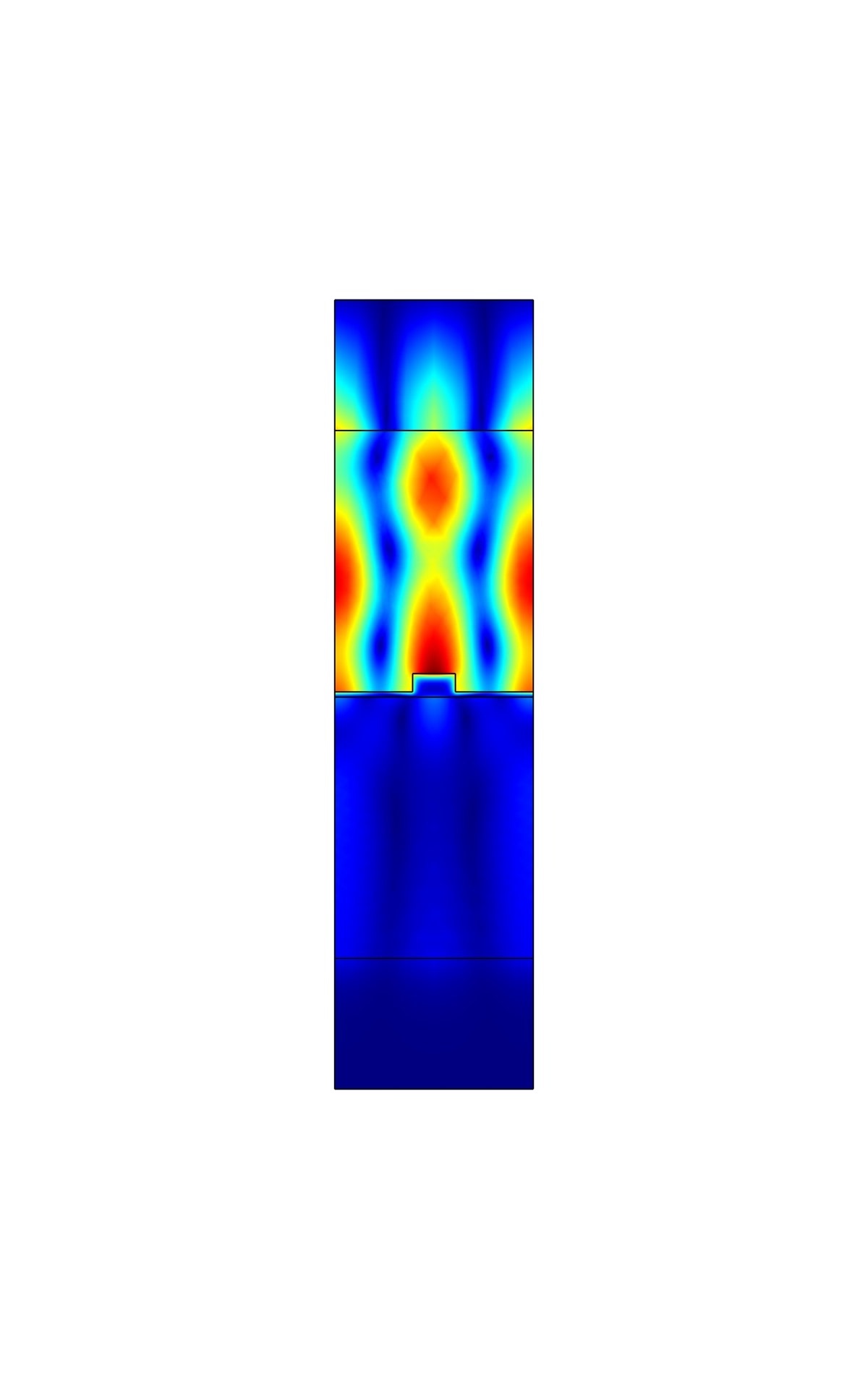

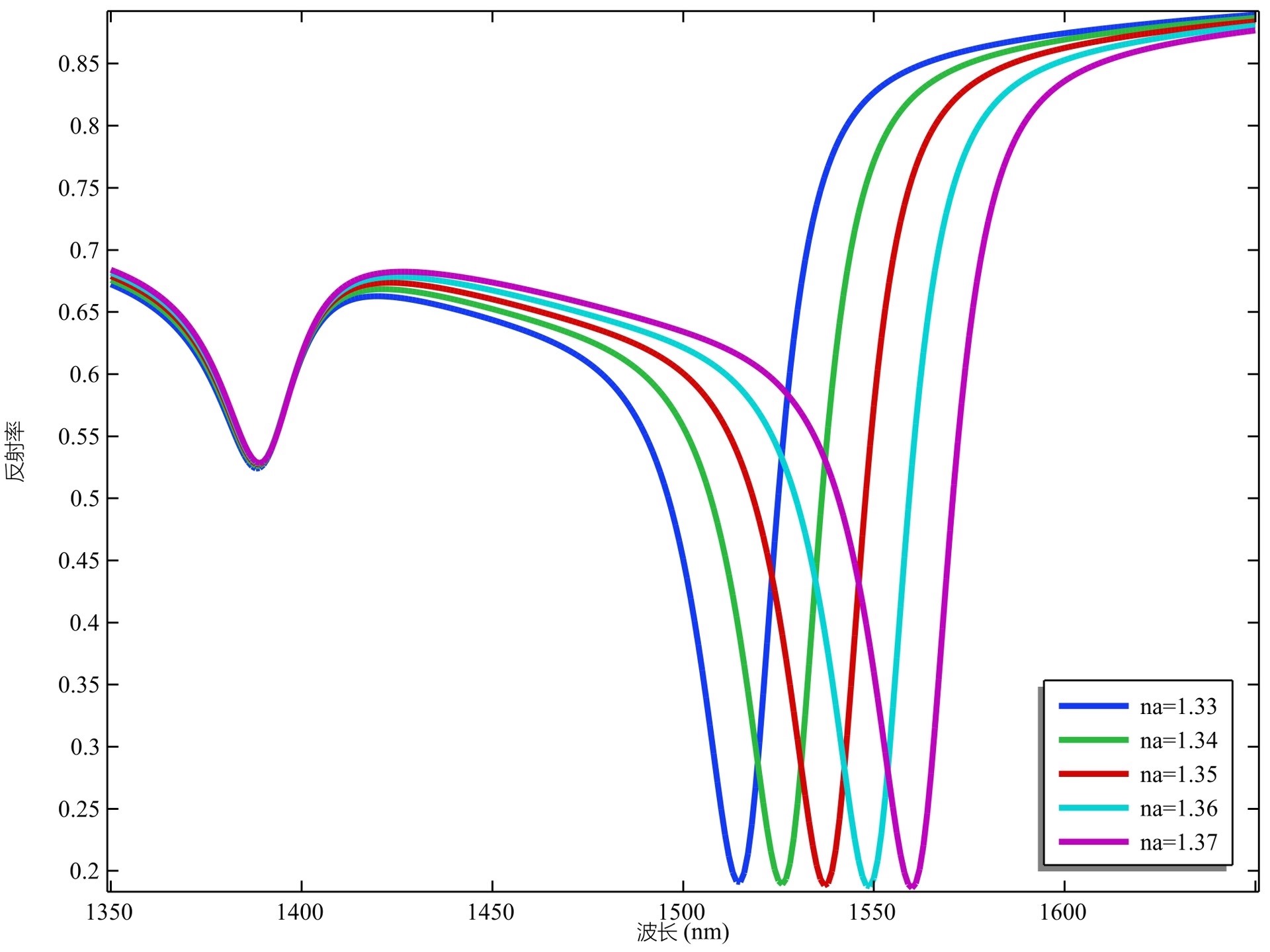

算完之后，结果超有意思😃！从电场强度分布图上可以清楚地看到，光在金属光栅里激发了表面等离子体波，形成了很漂亮的共振峰。而且随着周围介质折射率的变化，共振峰的位置也发生了明显的移动📈。这就好比是一个折射率的“温度计”，通过观察共振峰位置的变化，就能知道周围介质折射率的改变啦。通过对结果数据的进一步处理和分析，还能得到折射率传感的灵敏度等重要参数呢。比如说，计算共振峰位置变化和折射率变化的比值，就能知道这个传感器到底有多灵敏啦。

COMSOL物理光学模型：金属光栅SPR折射率传感仿真

通过这次COMSOL仿真，我对金属光栅SPR折射率传感有了更深入的理解，也感受到了COMSOL在光学建模方面的强大能力👍！以后还得继续探索，看看能不能把这个模型应用到更多实际场景中，说不定能发现更多好玩的东西呢😜。
