在材料科学领域，理解烧结过程中的微观结构演变对于优化材料性能至关重要。相场模拟作为一种强大的工具，能够帮助我们深入探究这一复杂过程。今天，咱们就来聊聊如何利用 Matlab 基于有限差分法实现烧结过程的相场模拟。

相场模拟与有限差分法简介

相场模型通过引入一个或多个连续的相场变量来描述不同相的分布，它能够自然地处理复杂的界面运动和微观结构演化。而有限差分法呢，就是将连续的物理问题离散化，把求解区域划分为网格，通过在网格节点上近似微分方程来求解。这种方法简单直观，易于在计算机上实现，非常适合相场模拟这类涉及空间和时间上偏微分方程求解的问题。

Matlab 实现过程

模型建立

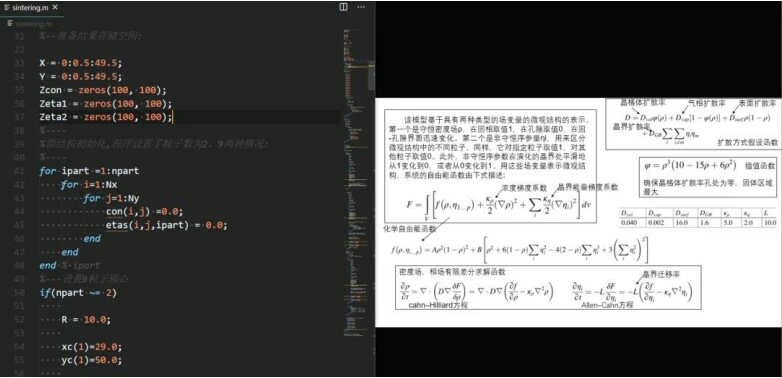

首先，我们需要根据烧结过程的物理特性建立相场模型。以一个简化的二元合金烧结模型为例，相场变量 $\phi$ 代表不同相的分布，其演化方程通常可以写成如下形式的 Cahn - Hilliard 方程：

$\frac{\partial \phi}{\partial t} = \nabla \cdot (M \nabla \frac{\delta F}{\delta \phi})$

其中，$M$ 是迁移率，$F$ 是自由能泛函。对于简单的双阱自由能形式：

$F = \int \left[ \frac{\epsilon^2}{2} (\nabla \phi)^2 + \frac{1}{4} (\phi^2 - 1)^2 \right] dV$

matlab基于有限差分法实现烧结过程的相场模拟。

这里 $\epsilon$ 是界面厚度参数。

空间离散化

在 Matlab 中，我们使用有限差分法对空间进行离散。假设我们的模拟区域是二维的，将其划分为 $Nx \times Ny$ 的网格。对于 $\phi$ 在空间位置 $(i, j)$ 处的梯度，我们可以使用中心差分近似。例如，$\phi$ 在 $x$ 方向的一阶导数可以近似为：

$\left( \frac{\partial \phi}{\partial x} \right){i,j} \approx \frac{\phi{i + 1,j} - \phi_{i - 1,j}}{2 \Delta x}$

在 Matlab 代码中，我们可以这样实现（假设已经定义好了 $\phi$ 矩阵以及网格间距 $\Delta x$ 和 $\Delta y$）：

% 计算 x 方向梯度
dphidx = (circshift(phi, [-1, 0]) - circshift(phi, [1, 0])) / (2 * dx);
% 计算 y 方向梯度
dphidy = (circshift(phi, [0, -1]) - circshift(phi, [0, 1])) / (2 * dy);

这里使用 circshift 函数来实现周期性边界条件下的网格移动，这在相场模拟中很常见，因为我们希望模拟区域具有连续性，避免边界效应带来的不真实结果。

时间推进

接下来是时间推进部分。使用显式 Euler 方法对时间进行离散，即：

$\phi^{n + 1}{i,j} = \phi^{n}{i,j} + \Delta t \left( \nabla \cdot (M \nabla \frac{\delta F}{\delta \phi}) \right)^{n}_{i,j}$

其中 $\Delta t$ 是时间步长，$n$ 表示时间步。在代码中实现如下：

% 设定时间步长 dt
dt = 0.01;
% 初始化相场变量 phi
phi = zeros(Nx, Ny);
% 设定初始条件，例如在中心区域设定一个相的分布
phi(Nx/2 - 10:Nx/2 + 10, Ny/2 - 10:Ny/2 + 10) = 1;

for n = 1:num_time_steps
    % 计算自由能对相场的变分导数
    dFdphi = -epsilon^2 * (d2phidx2 + d2phidy2) + (phi.^3 - phi);
    % 计算扩散流
    Jx = -M * dphidx.* dFdphi;
    Jy = -M * dphidy.* dFdphi;
    % 计算散度
    divJ = (circshift(Jx, [1, 0]) - circshift(Jx, [-1, 0])) / (2 * dx) +...
           (circshift(Jy, [0, 1]) - circshift(Jy, [0, -1])) / (2 * dy);
    % 时间推进
    phi = phi + dt * divJ;
end

在这段代码里，首先设定了时间步长 dt 并初始化了相场变量 phi，然后通过循环进行时间推进。在每一步中，先计算自由能对相场的变分导数 dFdphi，接着算出扩散流 Jx 和 Jy，再计算散度 divJ，最后更新相场变量 phi。

结果可视化

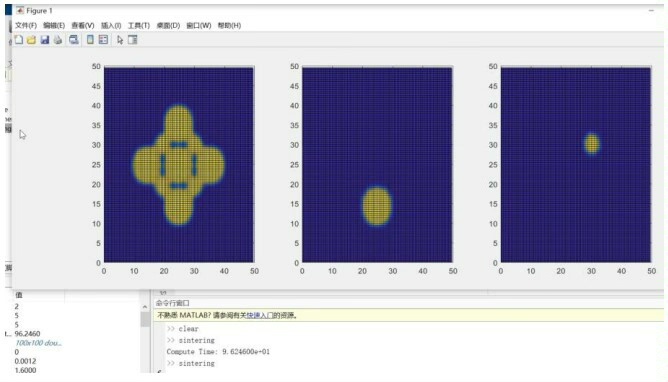

模拟完成后，我们当然要看看结果啦。Matlab 提供了强大的可视化工具，比如 imagesc 函数可以将相场分布以图像的形式展示出来。

figure;
imagesc(phi);
colorbar;
title('Phase Field Distribution after Sintering Simulation');

这几行代码就可以创建一个新的图形窗口，用伪彩色图展示相场分布，并添加颜色条和标题。

总结

通过基于有限差分法在 Matlab 中实现烧结过程的相场模拟，我们能够深入观察到微观结构在烧结过程中的动态演变。虽然这里展示的是一个简化模型，但基本原理和方法可以扩展到更复杂的情况。这种模拟方法不仅加深了我们对烧结物理过程的理解，也为材料设计和工艺优化提供了有力的理论支持。感兴趣的小伙伴可以自己动手调整参数，看看不同条件下烧结过程会发生怎样有趣的变化哦！
