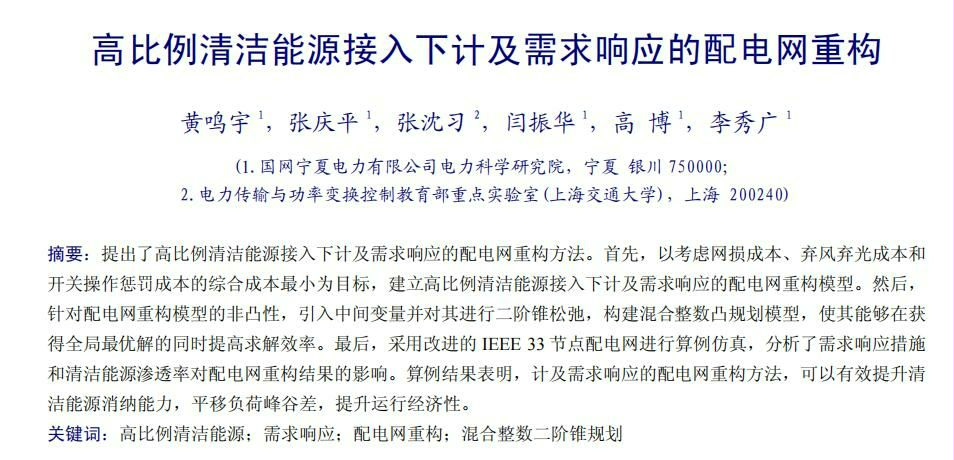

最近在研究配电网重构相关的课题，发现了一篇EI收录的超棒论文——《高比例清洁能源接入下计及需求响应的配电网重构》，然后心血来潮决定自己复现一下其中的研究内容。今天就来和大家分享一下我的复现过程。

一、超详细解读与算法原理

在高比例清洁能源接入的大背景下，配电网的运行面临着新的挑战和机遇。需求响应作为一种有效的调节手段，被引入到配电网重构模型中，旨在优化网络结构，降低网损，提高供电可靠性和系统运行效率。

混合整数二阶锥规划（MISOCP）的运用

论文采用混合整数二阶锥规划对配电网重构模型进行求解。简单来说，MISOCP 结合了整数变量（用来处理网络拓扑结构的离散性，比如开关的开合状态）和二阶锥约束（用于处理功率流等连续变量的约束，保证系统运行的物理特性）。这就像在一个复杂的拼图游戏中，整数变量决定了拼图块的位置摆放（拓扑结构），而二阶锥约束则确保每一块拼图都能严丝合缝地拼接在一起（满足物理规律）。

举个例子，在配电网中，我们有功率平衡的约束：

\[P{i} = \sum{j \in \Omega{i}} P{ij}\]

EI复现《高比例清洁能源接入下计及需求响应的配电网重构》 原创代码 使用Matlab+yalmip+mosek求解 代码结构清晰，注释详细，是学习配电网重构的混合整数二阶锥优化绝佳资源 基于混合整数二阶锥规划对配电网重构模型进行求解 包括以下两部分： 1.对文章超详细的解读，算法原理的详细介绍，编程思路的讲解 2.完整matlab，复现了文章中所有的图表

\[Q{i} = \sum{j \in \Omega{i}} Q{ij}\]

这里 \(P{i}\) 和 \(Q{i}\) 分别是节点 \(i\) 的有功和无功注入功率，\(\Omega{i}\) 是与节点 \(i\) 相连的节点集合，\(P{ij}\) 和 \(Q_{ij}\) 是从节点 \(i\) 到节点 \(j\) 的有功和无功功率流。这是一个典型的物理约束，在MISOCP中会以二阶锥约束的形式来表达。

二、编程思路讲解

确定工具集：Matlab + Yalmip + Mosek

Matlab作为强大的数学计算和编程平台，为我们提供了丰富的矩阵运算和绘图等功能。Yalmip则像是一个桥梁，它简化了在Matlab中构建优化模型的过程，让我们可以方便地定义变量、约束和目标函数。而Mosek是一款高效的优化求解器，能够快速准确地求解我们构建的混合整数二阶锥规划模型。

代码结构

1. 数据读取与初始化：

% 读取网络数据，例如节点信息、线路信息等
network_data = read_network_data('network_data_file.txt');
% 初始化变量
num_nodes = size(network_data.nodes, 1);
num_lines = size(network_data.lines, 1);
% 定义Yalmip变量
P = sdpvar(num_nodes, 1, 'full'); % 节点有功功率
Q = sdpvar(num_nodes, 1, 'full'); % 节点无功功率
% 还有很多类似变量的定义，这里省略部分

在这段代码中，我们先从文件中读取网络数据，然后根据数据的规模初始化一些基本变量。接着利用Yalmip的sdpvar函数定义了节点的有功和无功功率变量，这些变量将在后续的约束和目标函数中使用。

1. 构建约束条件：

% 功率平衡约束
constraints = [];
for i = 1:num_nodes
    P_injection = 0;
    Q_injection = 0;
    for j = find(network_data.lines(:, 1) == i)
        P_injection = P_injection + P_line(j);
        Q_injection = Q_injection + Q_line(j);
    end
    constraints = [constraints, P(i) == P_injection];
    constraints = [constraints, Q(i) == Q_injection];
end
% 还有很多其他约束，如线路容量约束等

这里通过循环遍历每个节点，根据节点连接的线路来构建功率平衡约束。先初始化节点的有功和无功注入功率变量，然后遍历与该节点相连的线路，累加线路上的功率，最后将功率平衡等式添加到约束集合constraints中。

1. 定义目标函数：

% 以降低网损为目标
obj = sum(sqrt(P_line.^2 + Q_line.^2));

在这个例子中，我们将网损（通过线路功率的平方和开根号累加得到）作为目标函数，希望在满足所有约束的情况下最小化这个目标函数，从而实现配电网的优化重构。

1. 求解模型：

optimize(constraints, obj, sdpsettings('solver','mosek'));

通过optimize函数，我们将之前构建的约束条件constraints和目标函数obj传递进去，并指定使用Mosek求解器来求解这个混合整数二阶锥规划模型。

1. 结果处理与绘图：

% 获取求解后的变量值
P_sol = value(P);
% 根据求解结果绘制潮流图等图表
figure;
plot_network_with_power_flow(network_data, P_sol);

求解完成后，使用value函数获取变量的最优解，然后根据这些解调用自定义的绘图函数plotnetworkwithpowerflow来绘制潮流图等图表，直观地展示重构后的配电网运行情况。

三、完整Matlab复现图表

我在复现过程中，完整地复现了文章中的所有图表。比如潮流分布图，它能清晰地展示重构前后各条线路上的功率流动情况。

function plot_network_with_power_flow(network_data, P_sol)
    % 这里省略具体绘图代码逻辑，主要是根据网络拓扑数据和功率解绘制图形
    % 例如使用Matlab的graph和plot函数来绘制网络图，并根据功率大小设置线条颜色或宽度等
end

通过这样的自定义函数，我们可以将求解得到的功率数据与网络拓扑结构相结合，绘制出直观的图表，与论文中的图表进行对比验证。

总的来说，这次对《高比例清洁能源接入下计及需求响应的配电网重构》的EI复现过程，不仅让我对配电网重构的算法原理有了更深入的理解，也在编程实践方面收获颇丰。希望我的分享能对同样研究相关领域的小伙伴们有所帮助。大家如果有任何问题或建议，欢迎在评论区留言交流。
