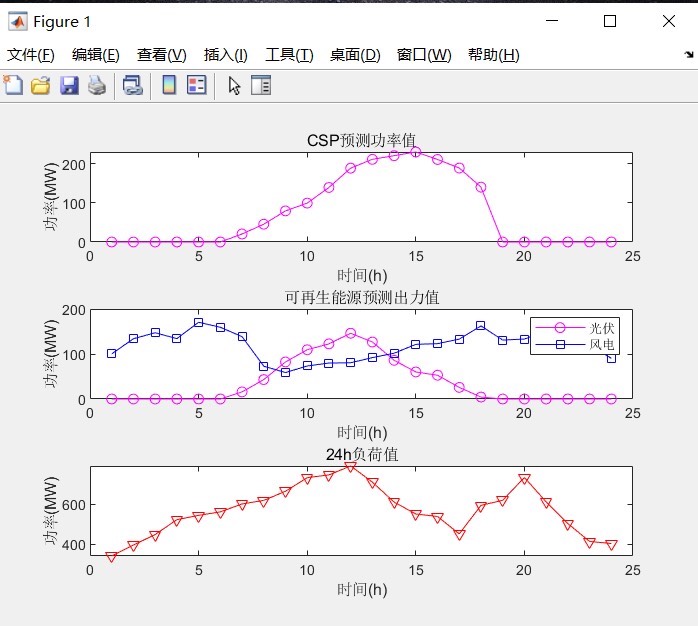

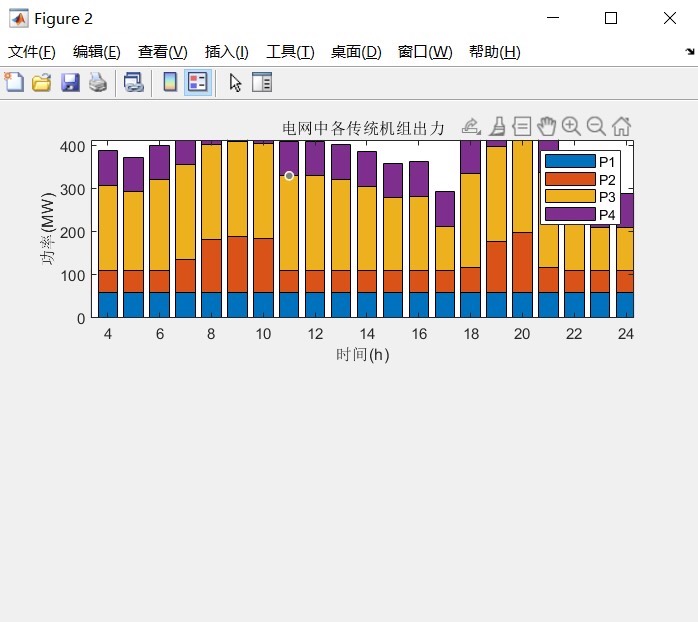

含风电-光伏-光热电站电力系统N-k安全优化调度模型 关键词：N-K安全约束 光热电站 优化调度 参考文档：参考《光热电站促进风电消纳的电力系统优化调度》光热电站模型； 仿真软件: matlab+yalmip+cplex(gurobi) 研究内容：代码主要做的是考虑N-k安全约束的含义风电-光伏-光热电站的电力系统优化调度模型，从而体现光热电站在调度灵活性以及经济性方面的优势。 同时代码还考虑了光热电站对风光消纳的作用，对比了含义光热电站和不含光热电站下的弃风弃光问题，同时还对比了考虑N-k约束下的调度策略区别。 以14节点和118节点算例为例，对模型进行了系统性的测试，复现效果良好，是学习N-k约束以及光热电站调度的必备程序！ 注意事项：代码注释详细，软件模块运行稳定，仿真结果如下截图所示

在电力系统领域，优化调度一直是个关键课题，尤其是当风电、光伏这类新能源大规模接入后，如何保证系统安全稳定运行并实现经济调度成了研究热点。今天咱就来唠唠含风电 - 光伏 - 光热电站电力系统的 N - k 安全优化调度模型。

研究亮点

这个模型的核心呢，就是考虑 N - k 安全约束，同时聚焦光热电站在整个电力系统调度里的独特优势。光热电站相比风电和光伏，在调度灵活性以及经济性方面表现出色。而且通过代码实现，可以清晰看到它对风光消纳的积极作用，还能对比含光热电站和不含光热电站两种情况下的弃风弃光问题，以及考虑 N - k 约束下调度策略到底有啥不同。

参考文档与工具

参考的是《光热电站促进风电消纳的电力系统优化调度》来搭建光热电站模型。仿真这块用的是 matlab 搭配 yalmip 以及 cplex（当然也可以用 gurobi）。matlab 大家都熟，功能强大，yalmip 则为我们建模提供了方便的框架，cplex 和 gurobi 都是优秀的求解器，能快速高效地帮我们找到优化问题的解。

代码探秘

% 定义系统参数
num_bus = 14; % 以14节点系统为例
% 这里开始定义节点相关参数，比如负荷、发电容量等
load_demand = [100; 150;...]; % 每个节点的负荷需求，单位MW
wind_capacity = [200; 0;...]; % 每个节点的风电装机容量，0表示该节点无风电
solar_capacity = [150; 0;...]; % 每个节点的光伏装机容量
csp_capacity = [100; 0;...]; % 每个节点的光热电站装机容量

% 定义N - k约束相关参数
k = 2; % 这里假设k = 2，即考虑N - 2安全约束
% 构建线路连接矩阵
line_connection = [1 2; 2 3;...]; % 表示节点之间的线路连接

% 定义变量
% 风电出力
wind_generation = sdpvar(num_bus, 1, 'Full');
% 光伏出力
solar_generation = sdpvar(num_bus, 1, 'Full');
% 光热电站出力
csp_generation = sdpvar(num_bus, 1, 'Full');
% 功率传输变量
power_flow = sdpvar(size(line_connection, 1), 1, 'Full');

% 目标函数：最小化发电成本
cost_wind = 0.05; % 风电单位发电成本，$/MW
cost_solar = 0.08; % 光伏单位发电成本，$/MW
cost_csp = 0.1; % 光热电站单位发电成本，$/MW
obj = cost_wind * sum(wind_generation) + cost_solar * sum(solar_generation) + cost_csp * sum(csp_generation);

% 约束条件
% 功率平衡约束
for i = 1:num_bus
    generation_sum = sum(wind_generation(i)) + sum(solar_generation(i)) + sum(csp_generation(i));
    demand = load_demand(i);
    % 流入节点的功率等于流出节点的功率加上负荷需求
    constr = constr + generation_sum == demand + sum(power_flow(line_connection(:, 1) == i)) - sum(power_flow(line_connection(:, 2) == i));
end

% N - k安全约束
% 假设这里简单举例移除两条线路后的功率平衡验证
for removed_line_set = nchoosek(1:size(line_connection, 1), k)
    new_line_connection = line_connection;
    new_line_connection(removed_line_set, :) = [];
    for i = 1:num_bus
        generation_sum = sum(wind_generation(i)) + sum(solar_generation(i)) + sum(csp_generation(i));
        demand = load_demand(i);
        new_constr = generation_sum == demand + sum(power_flow(new_line_connection(:, 1) == i)) - sum(power_flow(new_line_connection(:, 2) == i));
        constr = constr + new_constr;
    end
end

% 容量约束
for i = 1:num_bus
    constr = constr + wind_generation(i) <= wind_capacity(i);
    constr = constr + solar_generation(i) <= solar_capacity(i);
    constr = constr + csp_generation(i) <= csp_capacity(i);
end

% 求解优化问题
optimize(constr, obj, sdpsettings('solver', 'cplex'));

% 获取结果
wind_result = value(wind_generation);
solar_result = value(solar_generation);
csp_result = value(csp_generation);

上面这段代码，先是定义了系统参数，包括节点数、各节点的负荷、不同电源装机容量等。接着定义变量，像风电、光伏、光热电站的出力以及功率传输变量。目标函数设置为最小化发电成本，把不同电源的发电成本考虑进去。然后是各种约束条件，功率平衡约束保证每个节点的功率进出平衡；N - k 安全约束这里简单举例移除特定数量线路后依然要满足功率平衡；容量约束确保每种电源的出力不会超过其装机容量。最后通过 optimize 函数求解这个优化问题，并获取各电源的实际出力结果。

算例测试与效果

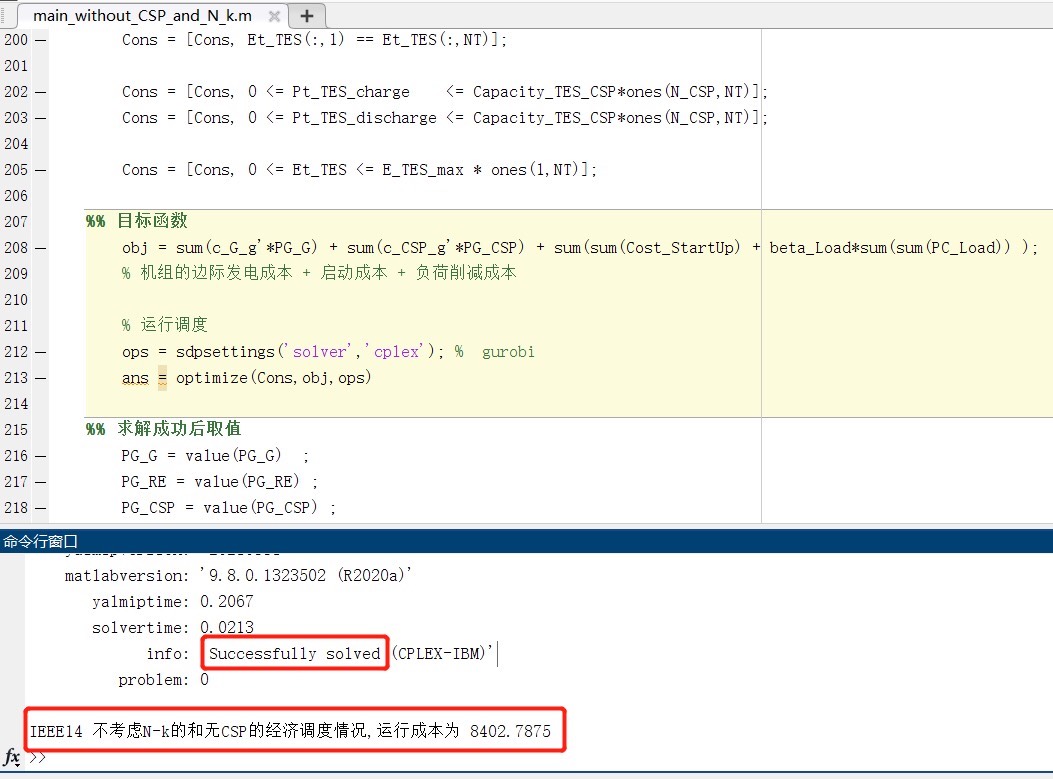

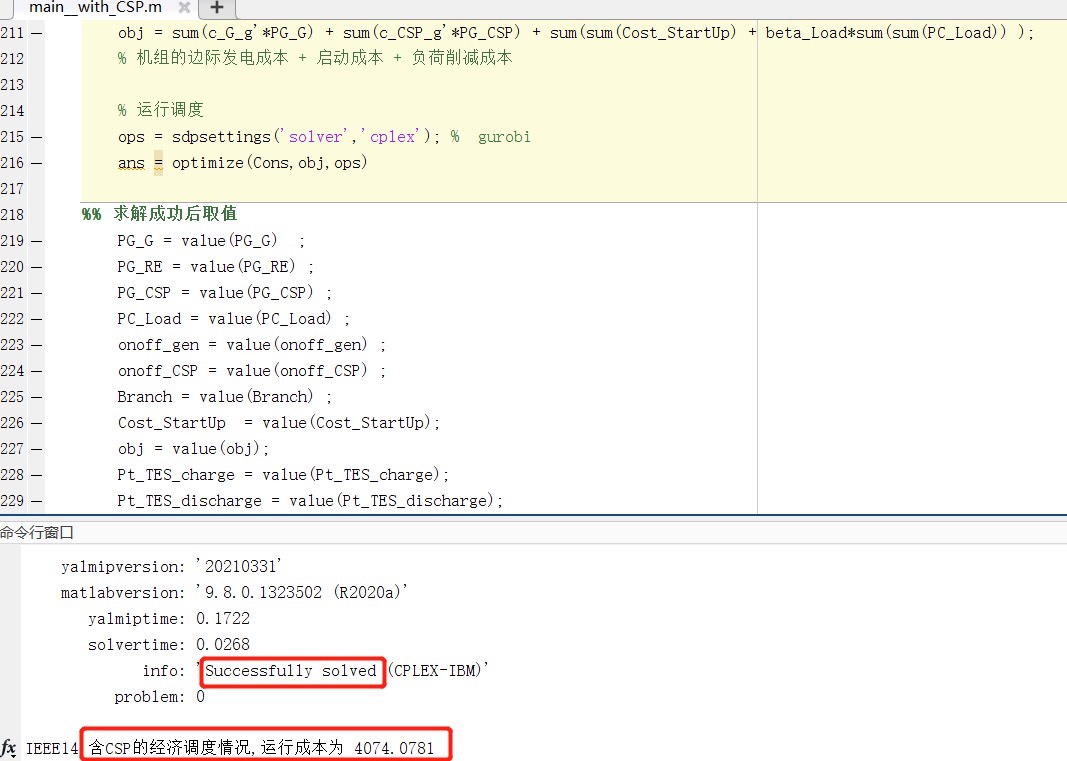

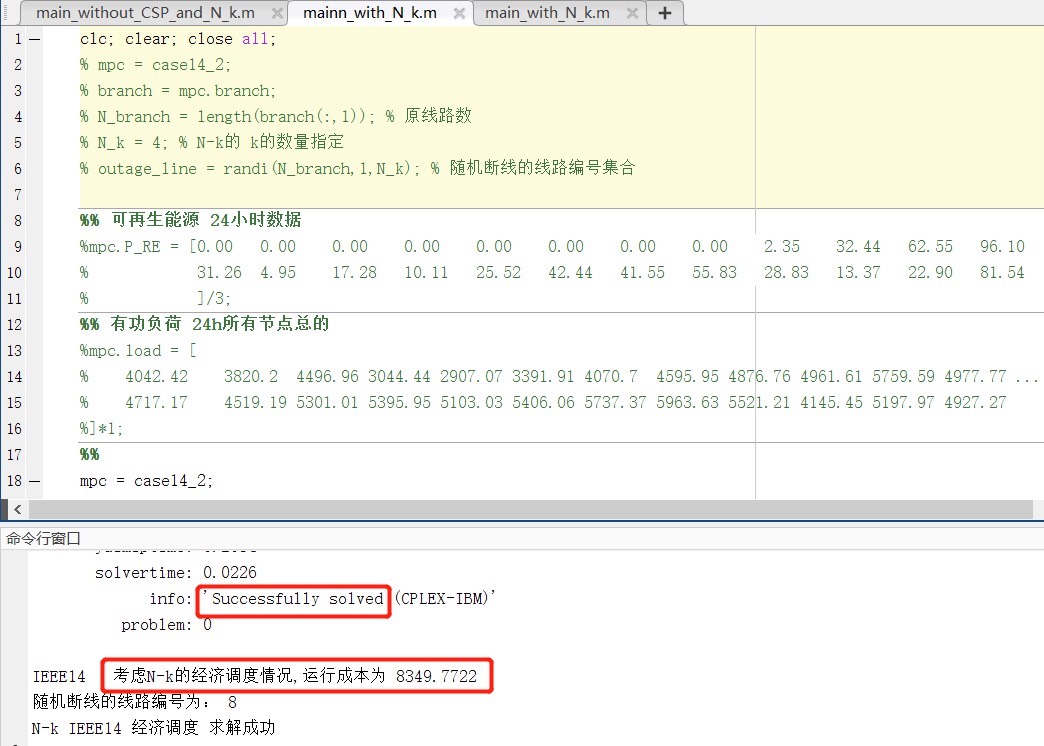

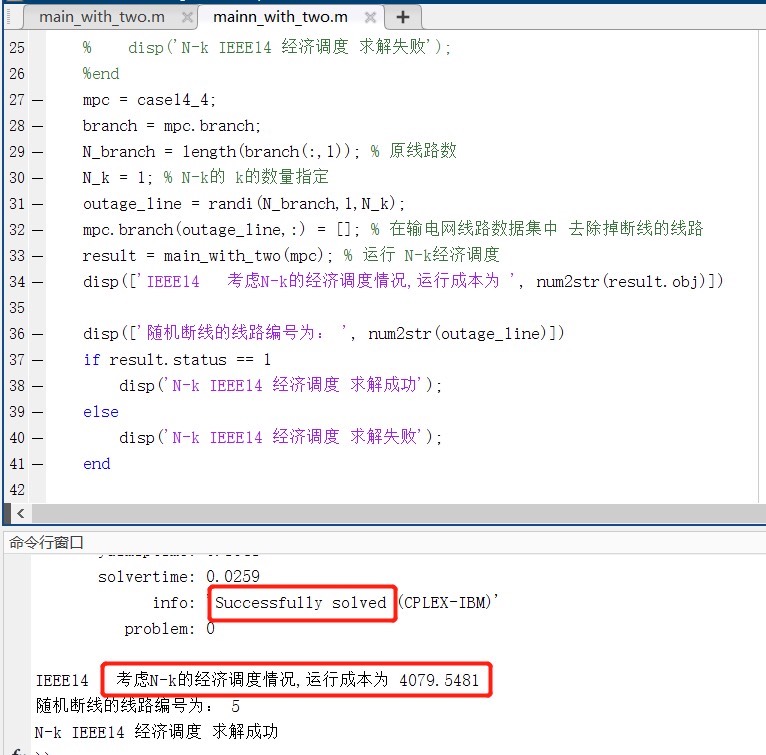

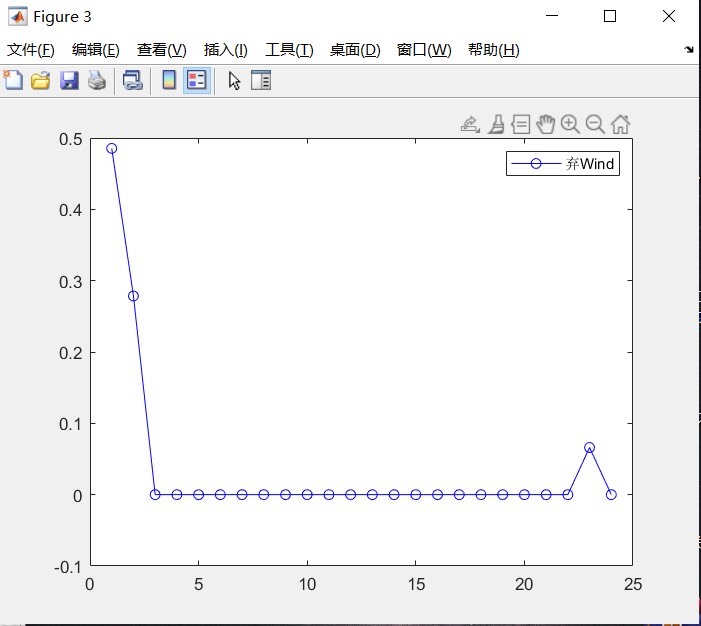

以 14 节点和 118 节点算例为例，对这个模型进行了系统性测试。测试结果非常不错，复现效果良好。通过对比含光热电站和不含光热电站的情况，可以明显看到光热电站在减少弃风弃光方面的显著作用。考虑 N - k 约束后，调度策略也会做出相应调整，保障系统在部分线路或元件故障情况下依然能稳定运行。

注意事项

代码注释得相当详细，方便大家理解每一步的操作。而且使用的软件模块运行稳定，从给出的仿真结果截图能看出整个模型的有效性和可靠性。这个模型及代码对于想学习 N - k 约束以及光热电站调度的小伙伴来说，绝对是必备程序！希望大家都能从这个模型研究里有所收获，在电力系统优化调度的探索之路上更进一步。
