全志A733是一款高性能八核AI平台型处理器，依托12nm先进制程工艺与异构架构优化，在计算性能、AI算力、图形显示及接口扩展性上实现全方位突破，专为中高端平板电脑、互动显示设备、边缘计算及工业控制等多元场景设计，具备“高性能、强AI、全接口、低功耗”的核心特征，为终端产品提供兼具能效与成本优势的核心算力支撑。

一、芯片架构与制程

全志A733的核心技术优势源于其精细化的架构设计与先进的制程工艺，可兼顾性能输出与功耗控制。芯片采用“双核Arm® Cortex®-A76 + 六核Arm Cortex-A55”大小核异构架构，搭配12nm FinFET制程工艺，该制程节点可有效降低芯片漏电率，提升能效比，为多场景长期稳定运行奠定基础。

其中，双核Arm Cortex-A76大核作为性能核心，最高主频可达2.0GHz，专注于高负载计算场景，无论是中高端平板的大型应用运行、互动显示设备的多画面渲染，还是边缘计算场景的数据高速处理，都能提供流畅稳定的算力支撑，避免卡顿、延迟等问题；六核Arm Cortex-A55小核则以低功耗为核心定位，主频优化适配轻量任务处理，负责日常浏览、消息推送、后台运行等基础操作，通过全志自研的智能调度算法，实现大小核的动态切换，精准平衡性能输出与功耗消耗，大幅提升终端设备的续航能力，尤其适配教育平板、商务平板等对续航有高要求的产品。

A733深度适配RISC-V架构生态，其搭载的玄铁E902处理器相关方案，已在台电P50AI平板电脑等终端产品中落地应用，借助RISC-V架构的可扩展性与灵活性，可进一步优化芯片的计算效率与场景适配能力。

二、核心技术与功能解析

2.1 AI算力

全志A733集成专用AI引擎，搭载3TOPS算力的独立NPU（神经网络处理单元），区别于同类竞品依赖CPU处理AI任务的模式，可高效支撑各类AI算法快速运行，实现AI功能的低功耗、高响应。A733可流畅运行AI-SR超分、AI ISP图像增强、人脸解锁、手势控制、美颜相机、人像虚化、手势拍照、笑脸抓拍等多种“+AI”算法，可覆盖消费电子、智能视觉等场景的智能交互需求。

实测数据显示，基于A733的终端设备，AI功能冷启动仅需14秒，相比无独立NPU的同级竞品，响应速度更优，同时可降低10%-15%的功耗损耗。A733的NPU算力可灵活适配边缘计算场景的轻量化AI推理需求，为设备提供精准的环境感知与数据处理能力。

2.2 图形与显示

全志A733搭载Imagination PowerVR BXM-4-64 MC1 GPU，主频可达1GHz，借助Imagination图像压缩技术（IMGIC），相比前代GPU，功耗降低30%、带宽降低35%，具备强悍的图形渲染能力，可流畅支撑高清视频播放、大型游戏运行、多画面渲染等场景，满足中高端终端的视觉体验需求。

显示接口方面，A733实现全场景适配，涵盖RGB、LVDS、MIPI-DSI、E-ink（电子墨水屏）及eDP 1.4b/DP 1.4等多种接口，支持双屏独立显示或同步显示输出，可直接驱动2.5K/120Hz高清屏幕或eDP 4K屏幕，适配会议投屏、双画面输出、电子墨水屏显示等多元化需求，尤其适合互动显示设备、商务平板等产品的场景化需求。

A733的音视频编解码能力突出，支持最高8K@24fps H.265/VP9/AVS2视频格式解码，以及最高4K@30fps H.265/H.264视频格式编码，同时通过Netflix 4K双认证，可直连4K电视播放高清影片，相比同类竞品的4K@30fps解码能力，在高清内容适配性上更具优势。

2.3 存储与扩展

全志A733在存储与扩展配置上具有中端芯片优势，支持LPDDR5 2400MHz内存，最大可扩展至16GB双通道，内存带宽相比前代产品提升37%，可提升多任务处理速度与大型应用加载效率。存储方面，芯片兼容UFS 3.0与eMMC 5.1双协议，其中UFS 3.0连续读速可达1.5GB/s，数据传输速度比UFS 2.2快80%，可快速加载高清视频、大型游戏等大容量文件。

此外，A733集成PCIe 3.0、USB 3.1 Gen2 DRD、千兆GMAC等高速接口，可灵活扩展外置显卡、高速存储设备、网络模块等外设，大幅提升终端产品的扩展性，适配边缘计算、工业控制等场景的外设连接需求，同时为终端产品的形态创新提供了更多可能。

2.4 连接与功耗

网络连接方面，全志A733支持80MHz带宽的WiFi 6（AIC8800D80），峰值吞吐速率可达900Mbps，可实现高速、稳定的网络传输，适配高清视频投屏、云端数据交互、多设备联动等场景。同时，芯片支持蓝牙等无线连接方式，可提升终端设备的无线交互能力。

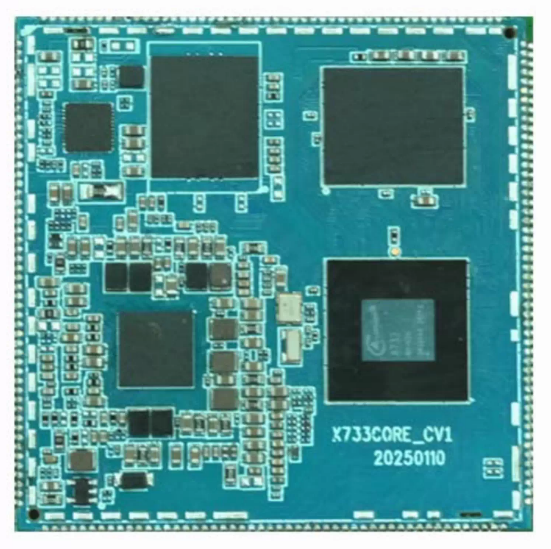

A733的功耗控制表现优异，芯片配套全志自研AXP519 PMU电源管理芯片，支持100W快充及Type-C DP视频输出，实测30分钟可充电70%；通过四层通孔PCB+200ball封装设计，可使主板尺寸缩小30%，适配小型化、轻薄化的终端形态。借助12nm制程工艺与智能功耗调度算法，A733在长期运行场景中，功耗表现优于同级竞品。

三、与同级竞品的技术差异

相较于联发科MT6789/69、紫光展锐T606/T616等同级竞品，全志A733在技术参数与功能配置上存在明显差异，主要体现在以下三大维度。

3.1 AI算力差异：A733搭载独立NPU，专门负责AI任务处理，区别于竞品依赖CPU处理AI任务的模式，在AI功能响应速度、功耗控制上表现更优，可适配各类智能交互场景。

3.2 显示与解码差异：A733支持全接口适配与双屏异显功能，支持HDMI 2.0输出+双屏异显，4K显示适配性优于竞品的单屏低分辨率输出，同时具备8K解码能力与Netflix 4K双认证，在高清显示场景中适配性更强。

3.3 存储与扩展差异：LPDDR5+UFS 3.0的存储组合，在中端芯片中处于较高水平，相比竞品的存储配置，多任务处理与大型应用加载速度优势明显，实测数据显示，《原神》加载场景比MT6789快7秒，比MT6769快近15秒；丰富的高速接口可提升终端产品的扩展性与场景适配能力。

四、应用场景与落地情况

全志A733已实现大规模量产，依托其均衡的性能与功耗表现，广泛应用于中高端平板电脑、互动显示设备、边缘计算、工业控制等多元场景，同时逐步拓展至人工智能机器人、机器视觉设备等新兴领域。

4.1 中高端平板电脑

目前已有Whitedeer平板电脑、宏碁Iconia A14/A16、台电P50AI等多款中高端机型采用A733芯片。依托A733的高性能计算能力、低功耗表现与AI算力优势，这些平板产品可提供流畅的影音娱乐、轻办公及AI交互体验，适配教育平板、商务平板等对性能与续航有高要求的产品。

4.2 互动显示设备

依托双屏异显、多接口适配及高清解码能力，A733可作为互动广告机、智能显示器、会议一体机等设备的核心芯片，可实现多画面同步/异步显示、高清内容播放、AI交互控制等功能，适配商场广告展示、企业会议展示、校园教学展示等场景。

4.3 边缘计算与工业控制

在边缘计算、工业自动化、智能家居网关等场景中，A733的高性能计算能力、丰富的外设接口及稳定的运行表现，可满足设备数据处理、多设备联动控制等需求；其低功耗特性与小型化封装设计，可适配工业场景的长期稳定运行与小型化部署需求。此外，A733深度适配国创嵌入式操作系统等国产工业软件，可为工业装备提供自主可控的算力支撑。

4.4 其他新兴智能终端

A733正逐步拓展至人工智能机器人、机器视觉设备等新兴领域，依托其NPU算力与多接口优势，可为这些设备提供精准的环境感知、智能交互与数据处理能力，适配扫地机器人、四足机器狗等产品需求，未来将进一步覆盖更多智能终端场景。

五、产品系列与技术支持

全志A733系列芯片包含多个不同规格子型号，本文核心介绍的为A733MX-HN3，其他子型号在具体参数、接口配置上略有差异，以适配不同场景的终端需求，详细规格以全志科技官方发布的产品规格书为准。

全志科技为A733提供完善的技术支持体系，免费开放AI-SR、手势控制等自研AI算法资源，合作伙伴可直接调用；同时提供完整的硬件参考设计资料、技术文档与技术支持，协助解决研发过程中的技术难题。全志科技持续优化A733的软件生态，推动芯片与各类操作系统、应用程序的适配，提升产品兼容性与稳定性。

六、技术总结

全志A733是一款面向中高端智能终端的量产级高性能八核AI平台型处理器，凭借12nm先进制程、异构架构设计、独立NPU算力、全接口适配及低功耗控制等核心技术特征，在AI算力、显示能力、存储扩展等方面区别于同级竞品。

A733已实现大规模量产，广泛应用于多元智能终端场景，其深度适配RISC-V架构、兼容国产工业软件，可支撑国产芯片自主可控发展。未来，随着技术的持续迭代与软件生态的不断完善，A733将进一步拓展应用场景，提升性能表现，为中高端智能终端提供可靠的核心算力解决方案。
