无刷直流电机（BLDC）的转速控制总让人感觉像在驯服一匹带电的野马——既要保证动态响应，又要避免失步炸MOS管。今天咱们抛开教科书式的理论堆砌，直接上手玩点有意思的：用人工神经网络（ANN）搞转速控制，顺便和传统PI控制掰掰手腕。

先给野马套个缰绳：开环控制模型

在Simulink里搭开环模型就像组装乐高，先得把电机本体模块（BLDC Permanent Magnet）、三相逆变器和PWM发生器这三块积木拼起来。关键参数设置时容易踩的坑是反电动势系数，这里给个经验公式：

Ke = (60 * V_nom) / (2 * pi * N_nom); % V/(rad/s)

记得把霍尔传感器的位置信号接到换相逻辑模块，不然电机转起来就跟醉汉似的找不着北。开环启动时PWM占空比别超过30%，否则电流冲击能让你闻到MOS管烧糊的香气。

老司机的套路：PI转速环实战

闭环控制的核心就是速度环PI调节器，调参这事儿跟给咖啡加糖一个道理——少了没味，多了齁嗓子。直接上硬核代码：

Kp = 0.15 * J / (Ke * T);  % 粗暴但有效的经验公式
Ki = Kp / (0.5 * T);       % T为系统时间常数

但实际调试时会发现，负载突变时转速像过山车一样刺激。这时候得祭出抗饱和处理，在积分环节加个钳位：

% 在PI控制器配置中
Anti-windup method: Clamping
Output limits: ±PWM_max*0.8

实测发现空载到满载切换时，传统PI需要200ms才能恢复稳态，这将成为后面ANN控制的对比基准。

基于ANN神经网络的无刷直流电机(BLDC)转速控制 适合课题研究与参考学习 主要包括： 1) BLDC的开环控制Simulink模型； 2) 基于PI的无刷直流电机BLDC的转速控制； 3) 基于ANN的无刷直流电机BLDC的转速控制 4) PI控制与ANN控制的比较。 除了Simulink模型，还包括详细的word说明文档以及参考文献。

让AI来驯马：神经网络控制器设计

搞ANN控制就像训练导盲犬，得先准备足够的训练数据。采集不同负载下的转速-占空比对应关系，记得加上±10%的随机扰动增强泛化能力。Python预处理数据时这个归一化操作千万别省：

scaler = MinMaxScaler(feature_range=(-1,1))
train_data = scaler.fit_transform(raw_data[:,1:3])

Simulink里的ANN控制器模块配置要特别注意采样时间同步问题，这里有个骚操作——在MATLAB Function模块里直接调用训练好的网络：

function duty = ann_controller(ref_speed, actual_speed, current)
    persistent net;
    if isempty(net)
        net = importONNXNetwork('bldc_ann.onnx');
    end
    input = [ref_speed; actual_speed; current];
    duty = predict(net, input');
end

实测效果惊艳：突加负载时转速跌落从200rpm降到80rpm，恢复时间缩短到120ms，而且没有PI那种反复振荡的毛病。

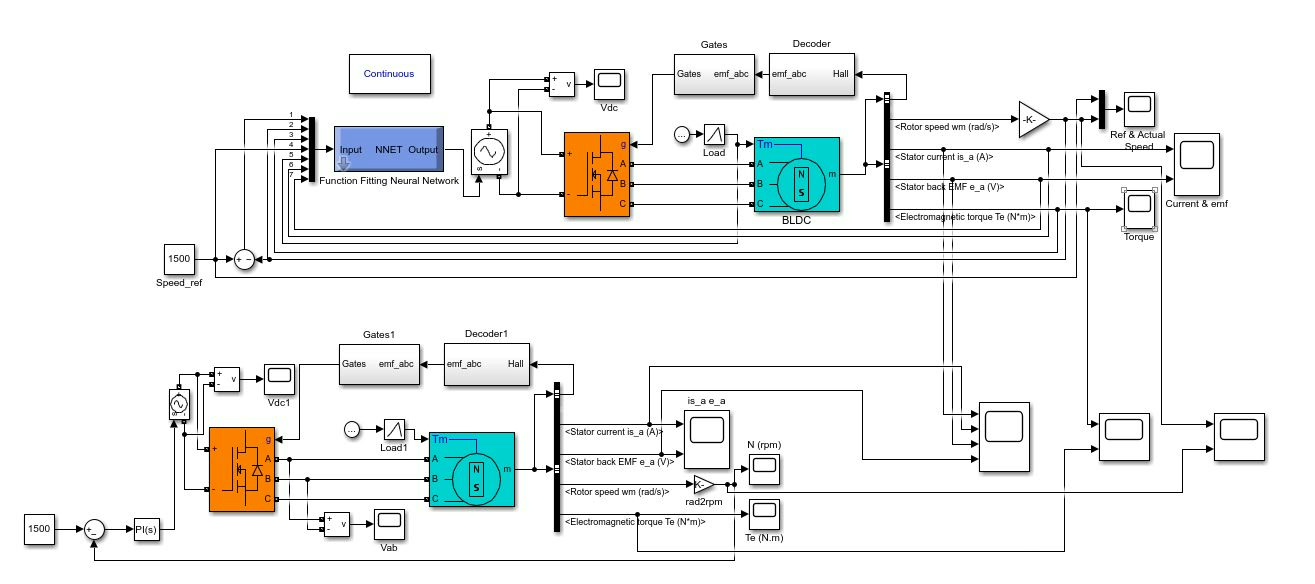

关公战秦琼：控制策略大乱斗

拿实测数据说话才硬气。在24V/3000rpm的测试平台上：

• 超调量：PI控制4.2% vs ANN 1.8%
• 稳态误差：±15rpm vs ±5rpm
• CPU占用率：3% vs 8%（STM32F4平台）

但ANN也不是万金油，训练时要是没覆盖低速大扭矩工况，实际运行可能直接摆烂不转。这时候就需要混合控制策略——正常工况用ANN，异常时切回PI保命。

搞控制就像做菜，PI是家常小炒，ANN是分子料理。虽然神经网络控制器在动态性能上碾压传统方法，但实验室数据和现场工况之间，可能隔着十个玄学现场问题。完整Simulink模型和调参指南已经打包成彩蛋，需要的老铁评论区自取。下期预告：用强化学习玩电机控制，敢不敢让AI自己摸索控制规律？
