在雷达信号处理领域，逆合成孔径雷达（ISAR）成像技术一直是研究热点。今天咱们就来聊聊基于距离多普勒（RD）算法的ISAR成像，并且结合Matlab仿真代码深入探讨。

一、ISAR成像原理简述

ISAR成像旨在通过对目标回波信号的处理，获取目标的二维高分辨图像，从而清晰呈现目标的轮廓和结构信息。RD算法是实现ISAR成像的经典方法之一，它利用目标与雷达之间的相对运动，在距离向和多普勒向分别进行处理，以实现二维成像。

二、距离压缩 - 解线频调法

距离压缩的目的是提高距离向分辨率。这里我们使用解线频调法，代码片段如下：

% 假设已获取回波信号s，参考信号r
s_IF = s.* conj(r); % 解线频调，将回波信号与参考信号混频
s_IF_fft = fft(s_IF); % 对混频后的信号进行傅里叶变换
range_profile = abs(s_IF_fft); % 获取距离像

代码分析：首先，通过将回波信号 s 与参考信号 r 进行共轭相乘（s.* conj(r)），实现解线频调操作，将高频回波信号转换为低频信号。接着，对混频后的信号进行快速傅里叶变换（fft），将时域信号转换到频域，从而得到距离像。最后，通过取绝对值（abs）得到距离向的幅度信息，即距离像。

三、运动补偿 - 包络对齐与相位补偿

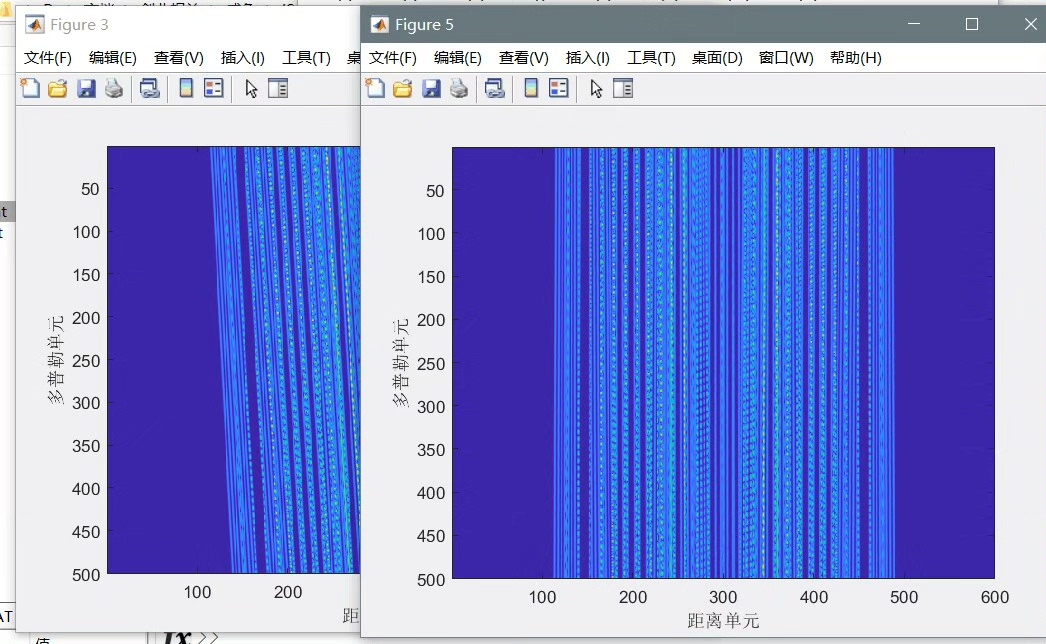

运动补偿对于ISAR成像至关重要，因为目标的复杂运动可能会导致回波信号的包络和相位发生变化，影响成像质量。我们使用积累互相关法进行包络对齐以及相位补偿。

% 假设已经有距离压缩后的信号矩阵S_rc
num_pulses = size(S_rc, 2); % 获取脉冲数
reference_pulse = S_rc(:, 1); % 选取第一个脉冲作为参考脉冲
for i = 2:num_pulses
    [~, shift] = xcorr(S_rc(:, i), reference_pulse); % 计算互相关
    shift = shift(find(abs(xcorr(S_rc(:, i), reference_pulse)) == max(abs(xcorr(S_rc(:, i), reference_pulse))))); % 找到最大互相关对应的位移
    S_rc(:, i) = circshift(S_rc(:, i), shift); % 进行包络对齐
end
% 相位补偿部分代码省略，这里只给出包络对齐示例

代码分析：先确定脉冲数 numpulses，并选取第一个脉冲作为参考脉冲 referencepulse。然后，通过对每个脉冲与参考脉冲计算互相关（xcorr），找到使互相关最大的位移 shift，最后利用循环移位函数 circshift 对每个脉冲进行包络对齐，使不同脉冲的包络在时间上对齐。

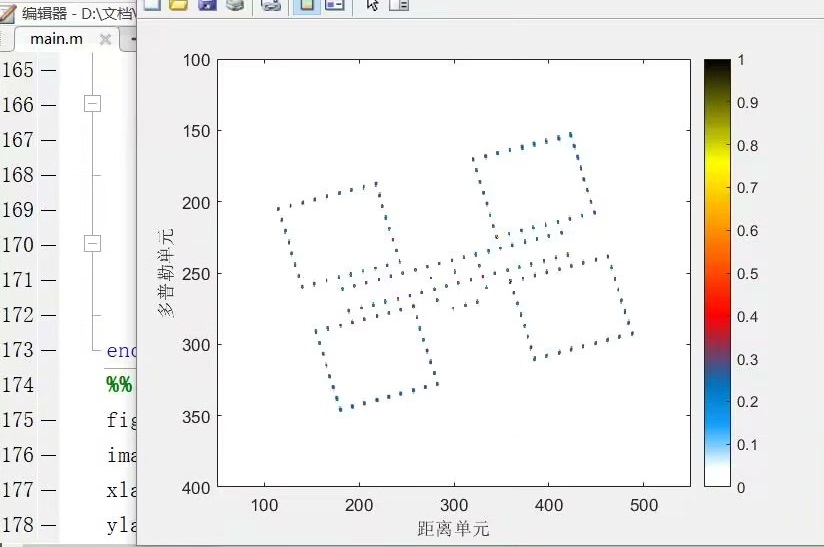

四、RD成像实现

在完成距离压缩和运动补偿后，就可以进行RD成像了。

% 假设距离压缩和运动补偿后的信号为S_compensated
S_fft_r = fft(S_compensated, [], 1); % 距离向傅里叶变换
S_fft_rd = fft(S_fft_r, [], 2); % 多普勒向傅里叶变换
isar_image = abs(S_fft_rd); % 获取ISAR图像

代码分析：先对补偿后的信号在距离向进行傅里叶变换（fft(Scompensated, [], 1)），然后在多普勒向再次进行傅里叶变换（fft(Sfft_r, [], 2)），将信号转换到二维频域。最后取绝对值得到ISAR图像的幅度信息。
