单相PWM整流simulink仿真 输入电压220v有效值 输出电压500v纹波在1%以内 功率因数为1 电流THD＜5% 开关频率20k

在电力电子领域，单相PWM整流技术凭借其诸多优势，广泛应用于各类电气设备中。今天咱们就来聊聊如何基于Simulink搭建满足特定要求的单相PWM整流仿真模型。

一、仿真要求剖析

本次仿真需达到以下几个关键指标：

1. 输入电压：220V有效值。这是常见市电的有效值范围，在模型中需精准设置以此模拟实际电网输入。
2. 输出电压：500V且纹波在1%以内。要实现稳定的高输出电压且纹波极小，对整流电路及控制策略要求较高。
3. 功率因数：为1。意味着输入电流与电压同相位，需采用合适的控制算法保证能量高效传输。
4. 电流THD：＜5%。低电流总谐波失真能有效提升电能质量，减少对电网及其他设备的干扰。
5. 开关频率：20k。较高的开关频率能改善波形质量，但也会带来开关损耗等问题，需权衡设计。

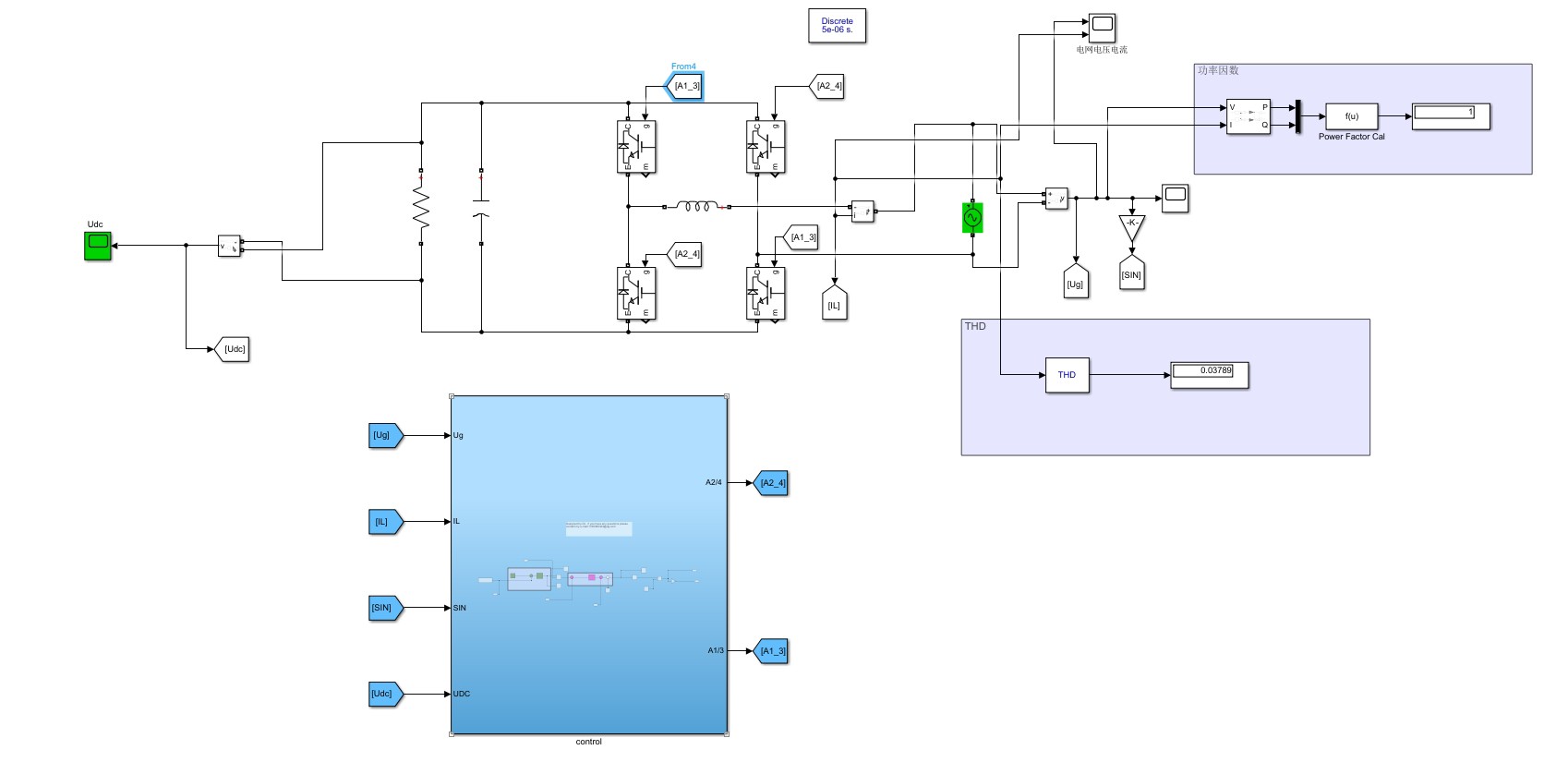

二、Simulink模型搭建

1. 电源模块：在Simulink库中找到“AC Voltage Source”模块，将其峰值电压设置为$220 \times \sqrt{2} \approx 311V$（因为有效值为220V，峰值$Um = U{rms} \times \sqrt{2}$），以此模拟220V有效值的输入电压。

% 计算电源模块参数
U_rms = 220;
U_m = U_rms * sqrt(2);

这段简单的Matlab代码用于计算电源模块需设置的峰值电压，理解这个计算过程对准确搭建模型很关键。

1. 整流桥模块：采用“Universal Bridge”模块，设置为单相全桥结构。该模块负责将交流输入转换为直流输出。其内部通过IGBT等功率器件按特定逻辑通断实现整流功能。

1. 滤波模块：为满足输出电压纹波在1%以内的要求，常采用LC滤波电路。在Simulink中搭建一个由电感L和电容C组成的二阶低通滤波器。根据经验公式和计算，合理选择L和C的值。比如，假设通过计算得出$L = 10mH$，$C = 1000 \mu F$。

% 滤波电感和电容值
L = 10e - 3;
C = 1000e - 6;

这些参数值并非固定，需根据实际情况调试优化，以达最佳滤波效果。

1. 控制模块：要实现功率因数为1和低电流THD，常用的控制策略有双闭环控制，即电压外环和电流内环。电压外环用于稳定输出电压在500V，电流内环跟踪电压外环输出的电流指令，保证输入电流与电压同相位。以PI控制器为例，在Simulink中搭建两个PI控制模块分别用于电压环和电流环。

% PI控制器参数设置示例
Kp_v = 10; % 电压环比例系数
Ki_v = 100; % 电压环积分系数
Kp_i = 0.1; % 电流环比例系数
Ki_i = 1; % 电流环积分系数

PI控制器参数需反复调试，以实现系统良好的动态和静态性能。增大比例系数可加快响应速度，但可能导致超调；增大积分系数能消除稳态误差，但可能使系统响应变慢。

1. PWM生成模块：基于控制模块输出的调制信号，利用“PWM Generator”模块生成20kHz的PWM信号，用于驱动整流桥中的IGBT。将开关频率设置为20k，通过调整占空比来控制整流桥的输出。

三、仿真结果分析

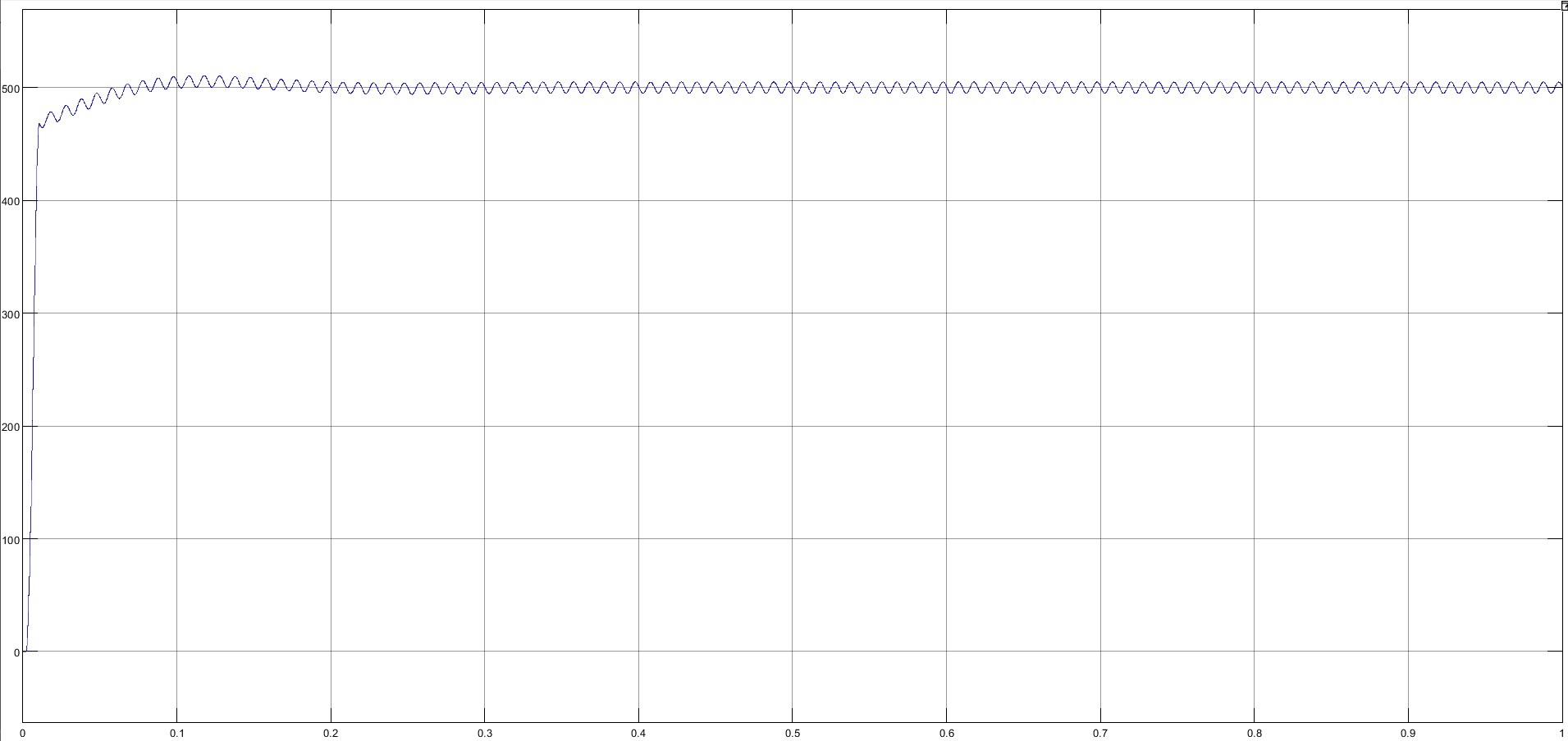

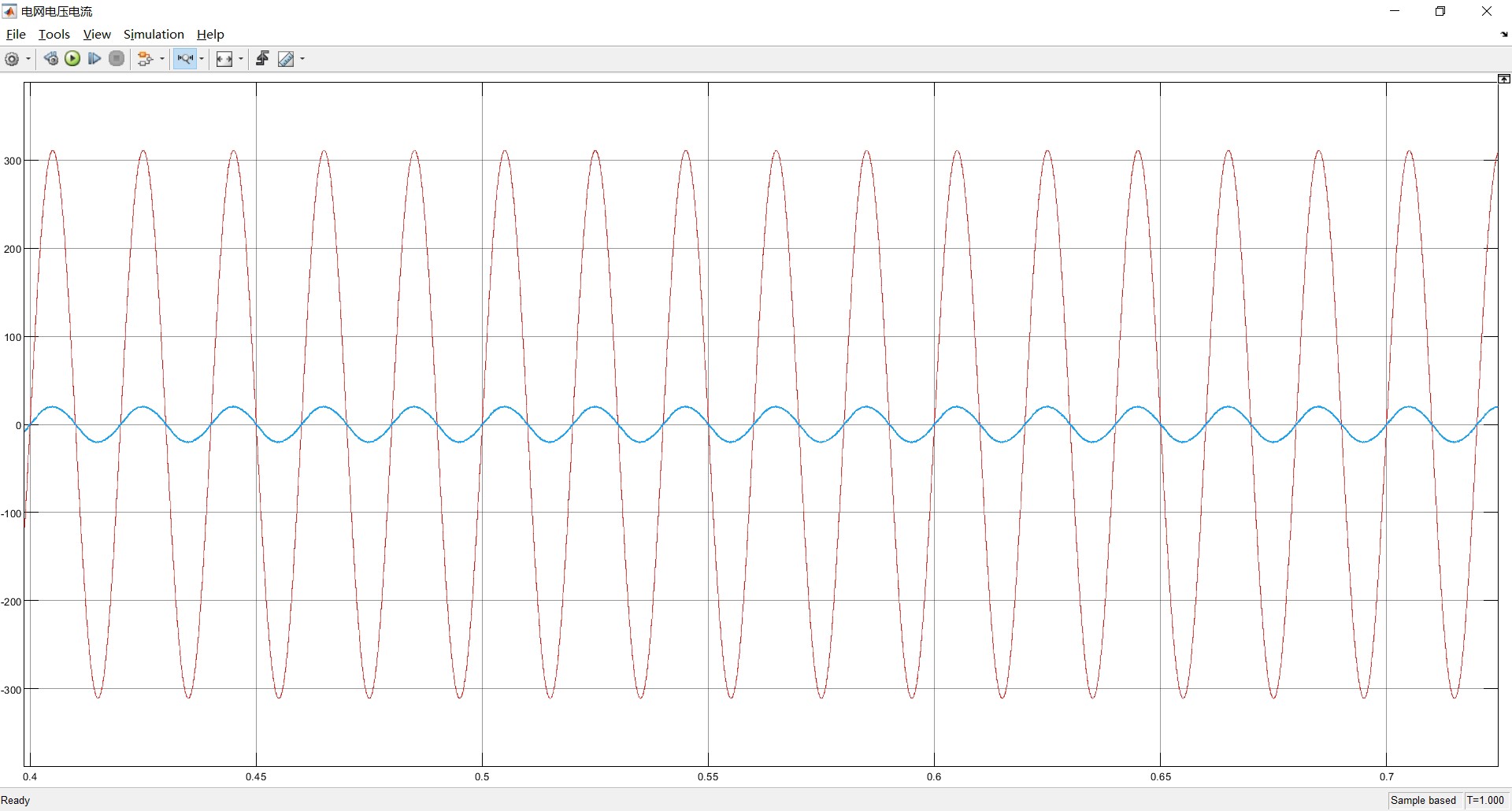

运行仿真后，观察输出结果。从示波器中查看输出电压波形，若稳定在500V附近且纹波极小，说明滤波和控制环节工作良好。查看输入电流与电压波形，若两者同相位，功率因数接近1。通过谐波分析工具查看电流THD，若小于5%，则满足设计要求。若结果不达标，需逐步检查各模块参数设置及控制算法，调整后再次仿真，直至达到预期指标。

单相PWM整流simulink仿真 输入电压220v有效值 输出电压500v纹波在1%以内 功率因数为1 电流THD＜5% 开关频率20k

总之，通过精心搭建Simulink模型和合理调试参数，我们能够实现满足特定要求的单相PWM整流仿真，为实际工程应用提供有效参考。
