最近深入研究了卷尺薄壳正反向弯曲特性，用到了 ABAQUS 这个强大的工具，今天来跟大家分享一下整个过程以及其中涉及到的 5 个关键文件。

正向弯曲 inp 模型

正向弯曲的 inp 模型是整个分析的起点。在 ABAQUS 中，inp 文件就像是搭建虚拟实验的蓝图。例如，在正向弯曲的 inp 文件里，定义了模型的几何形状，像是卷尺薄壳的尺寸：

*Part, name=tape_shell
*Node
1, 0., 0., 0.
2, 0.01, 0., 0.
# 这里通过节点坐标逐步构建卷尺薄壳的几何外形
*Element, type=S4R
1, 1, 2, 3, 4
# 定义单元类型，S4R 是适合薄壳分析的一种单元

通过这些代码片段，我们构建起了一个理想化的卷尺薄壳模型，为后续分析提供了基础结构。它定义了节点位置，告诉 ABAQUS 模型的各个点在哪里，以及通过单元类型的选择，确定了模型在受力时如何进行计算变形。

正向弯曲操作 word 文档

正向弯曲操作的 word 文档则像是一本操作手册。它详细记录了在 ABAQUS 软件中进行正向弯曲模拟的每一个步骤。从打开软件开始，到创建模型、设置材料属性、施加边界条件和载荷，一步一步地引导。比如说，在设置材料属性时，会提到要进入材料库，选择合适的弹性材料模型，并输入相应的弹性模量和泊松比：“在 Property 模块中，点击 Materials 创建新材料，在 Elasticity 中输入弹性模量为 2e11 Pa，泊松比为 0.3。”这些步骤确保了我们在 ABAQUS 中进行的正向弯曲模拟是准确且可重复的。

反向弯曲 inp 模型

反向弯曲 inp 模型与正向弯曲类似，但又有所不同。同样是构建模型的蓝图，不过这次是为反向弯曲模拟做准备。可能在节点坐标或者边界条件的设置上会有差异。例如，为了模拟反向弯曲，我们可能需要调整载荷施加的方向：

*Boundary
1, 1, 1, 0.
# 这里的边界条件限制了节点在某个方向的位移，正向和反向弯曲可能在限制方向和数值上有不同

通过这些调整，我们能够让模型在反向受力的情况下，准确地模拟卷尺薄壳的弯曲行为。

反向弯曲操作 word 文档

如同正向弯曲操作的 word 文档，反向弯曲操作的文档也是操作指南。它会针对反向弯曲模拟的特点，详细说明每一步操作。比如在设置载荷时，会强调与正向弯曲不同的加载方向和大小。也许在创建分析步时，会有不同的时间设置或者加载速率，以更准确地模拟反向弯曲的过程。

弯矩提取文档

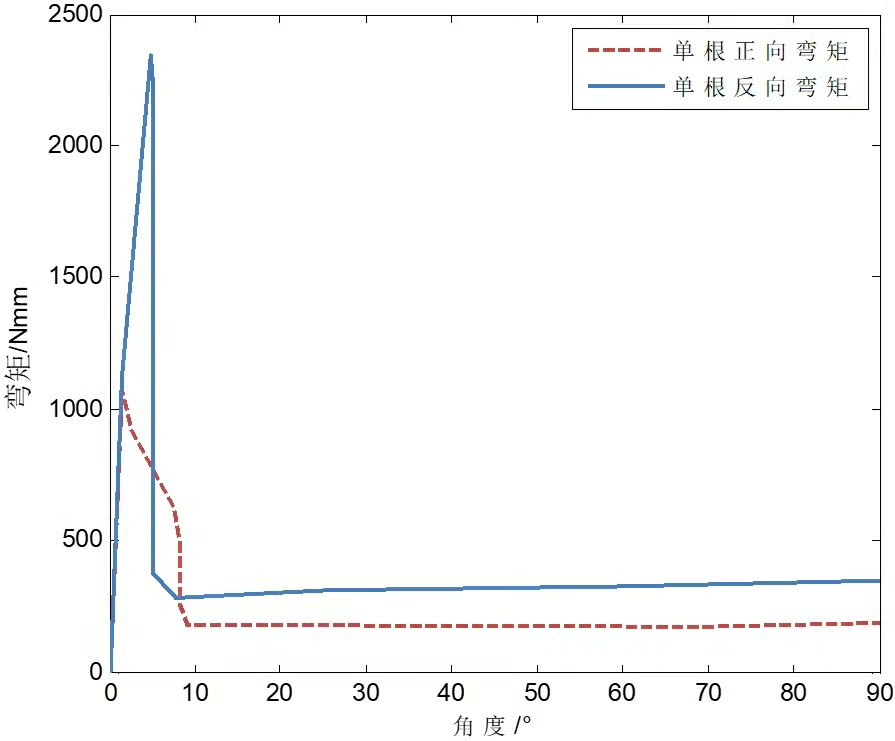

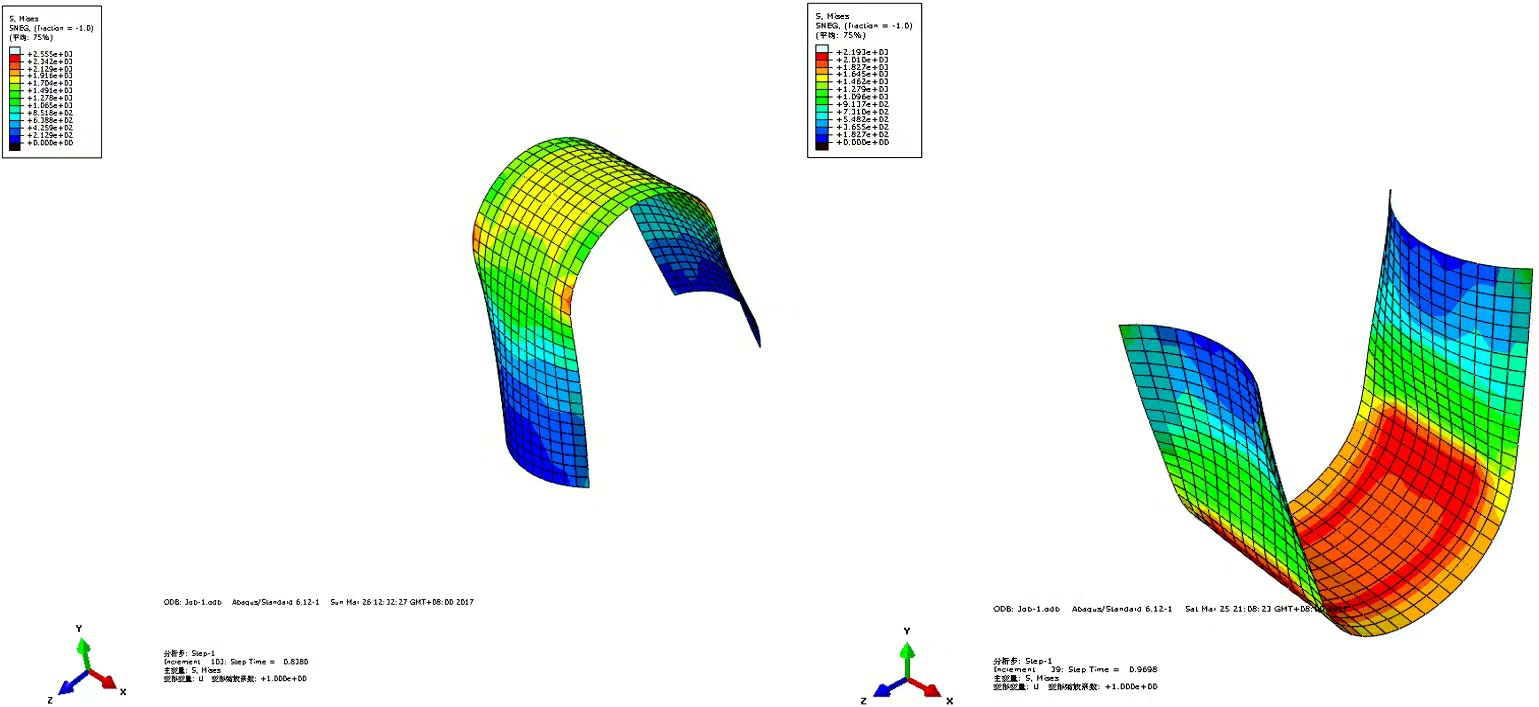

弯矩提取文档是整个分析结果的关键呈现。在 ABAQUS 完成正反向弯曲模拟后，弯矩数据就像实验数据一样宝贵。通过这个文档，我们可以知道在不同的弯曲状态下，卷尺薄壳各个部位所承受的弯矩大小。在 ABAQUS 中，可以通过后处理模块来提取弯矩数据：

from abaqus import *
from abaqusConstants import *
session.viewports['Viewport: 1'].setValues(displayedObject=odb)
odb = session.odbs['job_name.odb']
step = odb.steps['Step-1']
frame = step.frames[-1]
region = frame.fieldOutputs['Mises'].getSubset(region=odb.rootAssembly.instances['tape_shell-1'].elements)
# 这里通过 Python 脚本在 ABAQUS 后处理中提取了 Mises 应力相关数据，弯矩提取类似

这些弯矩数据对于理解卷尺薄壳的力学性能至关重要，通过分析这些数据，我们能够判断卷尺薄壳在正反向弯曲时的强度和稳定性。
