发电厂冷却水系统详解（开式/闭式/单程）及工作原理

一、开式水系统基础认知

水在工业冷却系统中的重要作用：

Due to the fact that water is environmentally safe, abundant, easy to handle, and provides much better heat transfer than air, it is the most practical and commonly used medium （介质） for cooling of industrial processes.

由于水对环境安全、储量丰富、易于处理，并且比空气具有更好的传热效果，因此它是工业过程冷却中最实用和最常用的介质。

补充说明：在发电厂中，冷却水系统是核心辅机系统之一，承担着机组所有发热设备的散热任务，包括汽轮机、发电机、变压器、凝汽器等关键设备，其散热效果直接影响机组的运行效率、出力稳定性和设备使用寿命。水作为冷却介质，相比空气的传热系数高30倍以上，能快速带走设备运行产生的热量，且成本低廉、易获取，是发电厂冷却系统的首选介质。

水的腐蚀性给冷却水系统带来的挑战：

However, the effective use of water for cooling applications results in challenges in design and operation. Most components in a cooling water system are constructed from metallic materials, especially heat transfer equipment. These components can suffer failures due to many forms of corrosion, cracking, and other damage mechanisms. Nonmetallic components in the cooling water system may also experience degradation and failure. The varied types of damage are caused by differences in cooling water system design, temperature, flow, water chemistry, alloy composition, and operation.

然而，在冷却应用中有效地使用水给设计和操作带来了挑战。冷却水系统中的大多数部件由金属材料制成，尤其是传热设备。由于多种形式的腐蚀、开裂和其他损坏机制，这些组件可能会出现故障。冷却水系统中的非金属部件也可能会出现退化和故障。不同类型的损坏是由冷却水系统设计、温度、流量、水化学、合金成分和操作的差异引起的。

补充说明：
发电厂冷却水系统中，金属部件（如凝汽器铜管、管道、阀门）易受腐蚀，常见腐蚀类型包括电化学腐蚀、点蚀、缝隙腐蚀等，主要诱因是水中的氯离子、溶解氧、酸碱度（pH值）等；非金属部件（如管道密封件、冷却塔填料）则易因水的长期浸泡、温度变化出现老化、开裂、脱落。
为应对这些挑战，发电厂通常会在冷却水系统中添加缓蚀剂、阻垢剂，定期监测水化学指标，确保系统稳定运行。

二、冷却水系统的三种基本类型（单程直流、封闭式再循环、开放式再循环冷却水系统）

Cooling water flow is either once-through or recirculating. Once-through cooling takes water from a plant supply, passes it through a cooling system, and sends it to a receiving body of water. Sources of water used in once-through systems commonly include river, pond, or lake water, which may contain significant concentrations of suspended solids. In addition, once-through cooling water may include brackish（adj. 含盐的） and seawater that contains high concentrations of aggressive chloride ions. Although dissolved and suspended solids do not concentrate in once-through systems, increasing temperatures in heat exchangers can result in deposition (scaling) if not controlled. Most deposition will result in decreased heat transfer, thus因此 reducing heat exchanger efficiency. Moreover, deposition can promote corrosion on metal surfaces in some cases.

冷却水流是单程或再循环的。直流冷却从工厂供水中获取水，将其通过冷却系统，然后将其输送到接收水体。直流系统中使用的水源通常包括河流、池塘或湖水，其中可能含有大量悬浮固体。此外，直流冷却水可能包括含有高浓度腐蚀性氯离子的微咸水和海水。尽管溶解和悬浮固体不会在单程系统中浓缩，但如果不加以控制，热交换器中温度的升高会导致沉积（结垢）。大多数沉积将导致传热减少，从而降低换热器效率。此外，在某些情况下，沉积会促进金属表面的腐蚀。

Recirculating cooling water systems are considered to be either closed or open. In a truly closed system, the cooling water is completely sealed off from the environment. The cooling water is partially exposed to the environment in an open system. The three basic types of cooling water systems—once-through, closed recirculating, and open recirculating—are shown schematically in Figs. 1 to 3.

循环冷却水系统被认为是封闭的或开放的。在真正封闭的系统中，冷却水与环境完全隔绝。冷却水部分暴露在开放系统中的环境中。

三种基本类型的冷却水系统——单程、封闭式再循环冷却水系统和开放式再循环冷却水系统——示意性地显示在下图中。

示意图补充说明：三张图分别对应单程（直流）、封闭式再循环、开放式再循环冷却水系统，清晰展示了各系统的水流路径、与环境的接触状态及核心组件，可直观区分三种系统的结构差异，为后续理解各系统工作原理提供参考。

图一、单程（直流）冷却水系统

图二、封闭式再循环冷却水系统

图二、开放式再循环冷却水系统

三种冷却水系统核心对比表

对比项目	单程（直流）冷却水系统	封闭式再循环冷却水系统	开放式再循环冷却水系统
核心定义	从水源取水，经冷却设备后直接排放至接收水体，不循环利用	冷却水与环境完全隔绝，循环使用，无蒸发/漂移损失（少量泄漏除外）	冷却水部分暴露于环境，经冷却塔冷却后循环使用，有蒸发/漂移损失
水源来源	河流、池塘、湖水、微咸水、海水	软化水、除盐水	自来水、地表水，补充水为新鲜水
水质特点	含大量悬浮固体，微咸水/海水含高浓度氯离子，无浓度浓缩	水质纯净，溶解/悬浮固体含量低，积累速度慢	因蒸发导致溶解/悬浮固体浓度升高，需排污控制
主要问题	易结垢、促进金属腐蚀，水资源消耗大	少量泄漏需补充水，设备密封性要求高	结垢、腐蚀、生物黏泥问题突出，需定期加药处理
核心组件	冷却水管路、热交换器、取水/排水装置	密闭管路、热交换器、膨胀罐、补水泵	冷却塔、喷水池、循环水泵、热交换器、排污装置
适用场景	水源充足、排水便利的地区，中小型工业设备冷却	关键设备冷却、对水质要求高、水资源紧张的场景	发电厂、大型化工厂等需消散巨大热负荷的场景

补充说明（结合电厂实际应用）：
“电厂里一般只有封闭式再循环、开放式再循环两种冷却水系统”，贴合实际电厂运行现状，核心原因的是单程（直流）冷却水系统的特性与电厂的运行需求、环保要求、水资源利用要求不匹配，但并非绝对没有，仅存在于特殊场景。

1. 电厂主流应用：绝大多数火力发电厂、核电厂、联合循环电厂，核心冷却水系统均为封闭式再循环+开放式再循环的组合（即前文提到的复杂冷却水系统），开放式再循环系统负责大型辅机（凝汽器等）的散热，封闭式再循环系统负责关键精密设备（发电机、汽轮机轴瓦等）的冷却，两者联动满足机组整体散热需求，兼顾效率、水质和稳定性。

2. 单程（直流）冷却水系统的电厂应用场景（极少）：仅在极少数特殊条件下使用，比如：① 电厂周边有充足且符合冷却标准的天然水源（如大型河流、湖泊），且当地环保部门允许直接排水；② 小型自备电厂、临时电厂，追求系统简化、降低初期投资，无需长期循环利用冷却水；③ 部分电厂的小型辅助设备（如小型油泵、风机冷却器），采用简易单程冷却（从厂区自来水管网取水，冷却后直接排放），但这并非电厂核心冷却水系统，仅为辅助冷却。

3. 电厂不常用单程（直流）系统的核心原因：一是水资源消耗极大，电厂机组散热负荷巨大，单程系统需持续取用大量新鲜水，冷却后直接排放，不符合当前水资源节约的要求；二是环保压力，冷却后的排水会携带设备热量，导致接收水体（河流、湖泊）水温升高，影响水体生态，多数地区环保部门已限制此类排水；三是运行成本高，长期取用大量水源的费用，远高于循环系统的补给水、加药维护费用，不具备经济性。

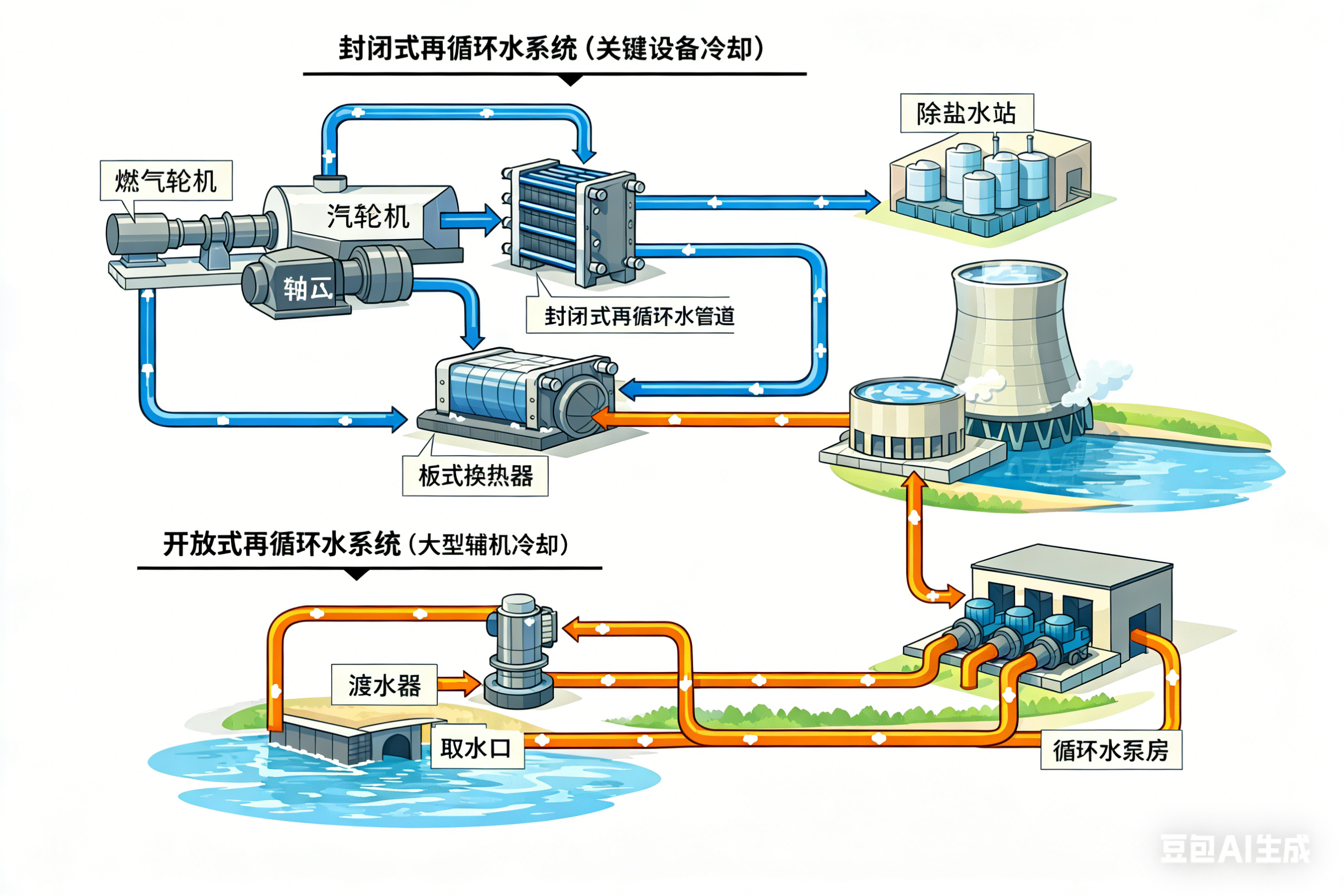

   注：AI生成的图片不太准确，详见《联合循环——28 电厂开闭式水管道及循环水设备Layout图》。

三、开式水冷却系统（发电厂主流应用）

开放式再循环系统采用冷却塔和喷水池，可以消散巨大的热负荷。典型的冷却塔设计如图 所示。 在大多数设计中，冷却水被喷成水滴，通过大量流动的空气。当液滴因重力落入塔盆时，塔填料用于进一步破碎液滴。开放式系统设计为会因蒸发和漂移到环境中而损失大量冷却水。这将需要不断添加相对大量的补充水以补充由于蒸发造成的损失。由于水的蒸发，开放式循环系统中溶解和悬浮固体的浓度会随着时间的推移而增加。浓缩比，也称为浓缩循环，是通过将冷却系统的循环水中的任何离子的浓度除以进入的补充水中该离子的浓度来计算的。浓度循环的增加通常称为循环增加。因此，与真正的封闭系统相比，开放系统中的结垢、结垢和相关腐蚀通常更为严重。循环水或浓缩水的排污被用作操作控制以保持适当的水化学。

补充说明：发电厂开式水系统是机组散热的核心，主要用于冷却凝汽器、发电机空冷器、汽轮机润滑油冷却器等大型设备，能快速消散机组运行产生的巨大热负荷。冷却塔是开式系统的核心设备，其填料可增大水与空气的接触面积，加速水分蒸发，利用蒸发散热原理降低冷却水温度；喷水池则用于小型区域或辅助冷却，结构简单、维护便捷。

关键补充：浓缩比（浓缩循环）是开式水系统的核心控制指标，通常控制在3-5倍（不同电厂根据水质调整）。浓缩比过高，会导致水中离子浓度过高，加剧结垢和腐蚀；浓缩比过低，则会增加补充水用量和排污量，造成水资源浪费。因此，发电厂会通过定期排污（排出部分浓缩水）和补充新鲜水，维持浓缩比在合理范围，同时添加阻垢剂、缓蚀剂，抑制结垢和腐蚀。

---

---

（开式水系统示意图补充说明：左侧为冷却塔结构示意图，标注了喷淋装置、填料、集水池等核心部件，展示了冷却水喷淋、空气流通、散热的全过程；右侧为开式水系统整体流程示意图，清晰呈现了循环水泵、冷却塔、热交换器、排污装置、补充水装置的连接关系，可直观理解开式水的循环路径和控制逻辑。）

四、闭式水冷却系统（发电厂关键设备专用）

与开放式再循环系统相比，真正的封闭式系统在使用过程中既不会失水也不会得水。但是，从封闭的冷却水系统中泄漏少量水的情况并不少见。有必要用补充水代替损失的水以保持系统体积。在封闭系统中，通常的做法是使用软化水或除盐水来填充系统并补充运行过程中损失的水。由于水损失通常很小，进入系统的水性材料总量是有限的。因此，沉积矿物质的积累速度比开放系统慢得多，开放系统中添加了大量补充水。通常，封闭系统用于关键的冷却应用中，即使是少量的沉积物也不能容忍。

补充说明：发电厂闭式水系统主要用于冷却精密、关键设备，如发电机定子绕组冷却水、汽轮机轴瓦冷却水、控制系统冷却器等，这类设备对冷却水质要求极高，不允许有结垢、腐蚀等问题影响设备运行。

关键补充：闭式水系统的核心优势是水质稳定，由于与环境隔绝，避免了外界灰尘、杂质、氧气的进入，大幅降低了结垢、腐蚀的风险。系统中通常设置膨胀罐，用于补偿冷却水因温度变化产生的体积膨胀，维持系统压力稳定；补水泵用于补充少量泄漏的冷却水，补充水采用软化水或除盐水，进一步确保水质纯净。此外，闭式水系统的散热通常需要通过“闭式水-开式水换热器”实现，即闭式水吸收关键设备的热量后，通过换热器将热量传递给开式水，再由开式水系统将热量散发到环境中，形成“闭式水+开式水”的联动散热体系。

发电厂开式水与闭式水系统联动对比表

对比项目	发电厂开式水系统	发电厂闭式水系统
冷却对象	凝汽器、发电机空冷器、汽轮机润滑油冷却器等大型辅机	发电机定子绕组、汽轮机轴瓦、控制系统等精密关键设备
水质要求	一般，允许少量悬浮固体，需加药控制结垢腐蚀	极高，需使用软化水/除盐水，无结垢、无腐蚀
散热方式	直接通过冷却塔蒸发散热，与环境接触	间接散热，通过换热器将热量传递给开式水
水损失情况	蒸发、漂移损失大，需大量补充新鲜水	仅少量泄漏损失，补充水量少
核心控制指标	浓缩比、pH值、氯离子浓度、浊度	电导率、pH值、溶解氧含量
联动关系	为闭式水系统提供散热载体，带走闭式水的热量	吸收关键设备热量，传递给开式水，实现间接散热

五、复杂的冷却水系统

复杂的冷却水系统可能采用不同类型的封闭式、开放式和直通式系统的组合。 许多供暖、通风和空调 (HVAC) 系统使用这种方法。 作为一个例子，在空调系统中使用的一个开放的循环水循环连接到一个封闭的循环，如图所示。

补充说明：发电厂的冷却水系统通常为复杂组合系统，并非单一类型，核心组合逻辑为“闭式水冷却关键精密设备，开式水为闭式水散热，部分辅助设备采用单程冷却”，既保证了关键设备的冷却质量，又实现了整体散热效率的提升，同时兼顾水资源的合理利用。

举例说明：发电厂中，发电机定子绕组采用闭式水冷却（保证水质纯净，避免腐蚀绕组），闭式水通过换热器将热量传递给开式水，开式水经冷却塔冷却后循环使用；而部分小型辅助设备（如小型油泵冷却器），则采用单程冷却，从厂区自来水管网取水，冷却后直接排放，简化系统设计、降低维护成本。

板式换热器

---

（复杂冷却水系统示意图补充说明：该图展示了空调系统中“开放式循环+封闭式循环”的组合模式，与发电厂复杂冷却水系统的组合逻辑一致，清晰呈现了两种系统的连接方式和水流路径，可辅助理解发电厂冷却水系统的组合设计思路。）

冷却水循环核心关联（发电厂场景）

冷却水循环过程：主厂房里的凝汽器可以将汽轮机里的蒸汽冷凝成水。

补充说明：这是发电厂冷却水系统最核心的作用之一。汽轮机运行时，高温高压蒸汽推动汽轮机转子做功后，变为低压蒸汽，需通过凝汽器冷却为凝结水，重新回收至锅炉循环使用。凝汽器的冷却由开式水系统提供，开式水通过凝汽器铜管，吸收低压蒸汽的热量，温度升高后进入冷却塔冷却，冷却后再循环回到凝汽器，形成“开式水-凝汽器”的循环散热，确保汽轮机的正常运行和凝结水的回收利用。

六、发电厂开式水、闭式水循环及整体工作原理

由于比较原理复杂，所以从YouTube上找了一个讲解视频加了中文字幕供大家学习。

链接如下：

youtube原视频链接：https://www.youtube.com/watch?v=IdPTuwKEfmA

bilibili带字幕链接：https://www.bilibili.com/video/BV1Cy4y1V7RP/

（视频补充说明：该视频详细讲解了发电厂冷却水系统（开式+闭式）的循环流程，以及与汽轮机、锅炉、凝汽器的联动关系，结合中文字幕可快速理解复杂的工作原理；视频中涉及的朗肯循环、卡诺定理，是理解发电厂能量转化的核心理论，后续将详细补充，帮助大家全面掌握发电厂工作逻辑。）

视频中设计的朗肯循环和卡诺定理后期将会做详细补充：

卡诺定理

**卡诺定理是热力学中的一个定理，说明热机的最大热效率只和其高温热源和低温热源的温度有关。**此定理以尼古拉·卡诺为名。根据卡诺定理，则所有不可逆的热机，其热效率会比使用相同高温和低温热源的卡诺热机要低。所有可逆的热机，其热效率会等于相同高温和低温热源的卡诺热机。

补充说明：卡诺定理是发电厂热机（汽轮机）设计的理论基础，发电厂的核心是将热能（燃料燃烧产生的热量）转化为机械能（推动汽轮机做功），再转化为电能。卡诺定理明确了热机效率的上限，其热效率η=1-T2/T1（T1为高温热源温度，T2为低温热源温度），温度差越大，热效率越高。发电厂中，高温热源为锅炉产生的高温高压蒸汽（T1约540℃），低温热源为冷却水系统（开式水/闭式水）带走的热量（T2约30℃），通过增大温差，可提升汽轮机的热效率，进而提升发电厂的发电效率。

（卡诺定理示意图补充说明：该图展示了卡诺热机的工作原理，清晰标注了高温热源、低温热源、热传递、功输出的过程，直观呈现了卡诺定理中“温度差决定热效率”的核心逻辑，为理解发电厂热机效率提供了理论支撑。）

朗肯循环

朗肯循环（英语：Rankine Cycle）也被称为兰金循环，是一种将热能转化为功的热力学循环。郎肯循环从外界吸收热量，将其闭环的工质，通常使用水加热做功。郎肯循环产生世界上90％的电力，包括几乎所有的太阳能热能，生物质能，煤炭与核能的电站。[1]它是根据苏格兰博学家和格拉斯哥大学教授威廉·约翰·麦夸恩·兰金（William John Macquorn Rankine）的名字命名的。郎肯循环是支持蒸汽机的基本热力学原理。

补充说明：朗肯循环是发电厂的核心热力学循环，也是冷却水系统发挥作用的关键背景，其完整循环过程分为4个阶段，与冷却水系统密切相关：

1. 定压加热阶段：锅炉中，燃料燃烧产生热量，将水加热为高温高压蒸汽（工质）；

2. 绝热膨胀阶段：高温高压蒸汽进入汽轮机，推动转子做功，将热能转化为机械能，蒸汽压力、温度降低；

3. 定压冷却阶段：汽轮机排出的低压蒸汽进入凝汽器，被冷却水（开式水）冷却，凝结为饱和水（凝结水），此阶段冷却水系统带走大量热量；

4. 绝热压缩阶段：凝结水经给水泵加压，重新送入锅炉，完成循环。

补充：朗肯循环中，凝汽器的冷却效果直接影响循环效率——冷却水温度越低，蒸汽凝结越充分，汽轮机排出的蒸汽压力越低，膨胀做功的能力越强，循环效率越高。因此，开式水、闭式水系统的稳定运行，是保障朗肯循环高效运转、提升发电厂发电效率的关键。

发电厂工作原理与冷却水系统关联总结表

发电厂核心环节	核心设备	冷却水系统作用	关联热力学理论
热能产生	锅炉	无直接关联，间接为后续冷却提供工质（水）	卡诺定理（高温热源产生）
热能→机械能	汽轮机	闭式水冷却轴瓦、润滑油，开式水通过凝汽器冷却排汽	朗肯循环（绝热膨胀阶段）、卡诺定理
机械能→电能	发电机	闭式水冷却定子绕组，开式水冷却空冷器	无直接关联，保障设备稳定运行
工质回收	凝汽器、给水泵	开式水冷却蒸汽，使其凝结为水，便于回收循环	朗肯循环（定压冷却阶段）
