可编程逻辑控制器（PLC）是现代工业自动化的"心脏"和"大脑"。从汽车制造流水线到污水处理厂，从电梯控制系统到智能电网，PLC都在默默承担着实时监控和设备控制的核心任务。它本质上是一种专门为工业环境设计的坚固型计算机，通过执行用户编写的逻辑程序，实现对机械设备和生产过程的自动化控制。下面，我将从发展历程、核心架构、工作原理、编程方式、应用领域以及未来趋势六个维度，为你系统性地介绍这项工业自动化的基石技术。

1. PLC的诞生与演进：从继电器到工业大脑

PLC的出现源于汽车制造业的迫切需求。20世纪60年代，美国通用汽车公司面临一个棘手问题：每年更换车型时，生产线的继电器控制系统都需要技术人员"推倒重来"——手动为成百上千个传感器和电磁阀重新布线，耗时耗力且容易出错。与此同时，初具规模的计算机产业提供了新思路：能否制造一种设备，让技术人员无需改动线路，只需上传新代码就能改变生产流程？

1968年，第一台可编程逻辑控制器应运而生。它结合了继电器的可靠性和计算机的灵活性，开创了工业控制的新纪元。此后数十年间，PLC从最初仅支持开关量逻辑控制，逐步发展为集成模拟量控制、运动控制、通信联网的综合性控制系统。如今，PLC早已超越"逻辑控制"的范畴，成为工业互联网和智能制造的核心节点。

2. PLC的硬件架构：工业级计算的"骨架"

PLC的硬件结构与普通计算机类似，但采用了工业级设计，能够耐受振动、高温、潮湿和电磁干扰等恶劣环境。其典型硬件组成包括以下核心部分：

• 中央处理单元（CPU）：PLC的"大脑"，负责执行用户程序、处理输入信号、协调各模块工作。工业级CPU具备抗电磁干扰能力，工作温度范围可达-40℃~70℃，运算速度可达每秒执行百万条指令，确保控制逻辑的实时响应。

• 存储器：存放系统程序、用户程序和运行数据。其中，系统程序由PLC生产厂家固化在只读存储器（ROM）中，用户无法访问；用户程序存储在可读写的存储器中，可根据需要进行修改。

• 输入/输出模块（I/O模块）：PLC与外部设备连接的"接口"。输入模块接收来自传感器、按钮、开关的信号；输出模块驱动接触器、电磁阀、指示灯等执行元件。I/O模块支持数字量（开关信号）和模拟量（连续变化的电压、电流信号），可根据实际需求灵活扩展点数，从十几个到数千个不等。

• 电源模块：将工业现场的交流电转换为PLC内部所需的稳定直流电，通常采用开关式稳压电源，保证供电的可靠性。

• 通信模块：实现PLC与其他设备（如人机界面HMI、上位机、其他PLC）的数据交换，支持以太网、PROFINET、Modbus、RS232等多种通信协议。

• 编程器/人机界面（HMI）：用户与PLC交互的"窗口"。编程器用于编写和下载控制程序；HMI通过触摸屏显示设备状态，操作人员可以直观地监控生产过程并修改运行参数。

根据结构形式的不同，PLC主要分为以下几类：

3. PLC的工作原理：永不停止的"扫描周期"

PLC采用"周期循环扫描"的工作方式，其运行过程可以形象地理解为一种永不停止的循环：

1. 读取输入：PLC读取所有输入模块上的信号状态（如传感器是否检测到物体、按钮是否被按下），并将这些状态存入输入映像区。

2. 执行程序：CPU按照用户编写的控制程序，逐条执行逻辑运算。在这个过程中，它仅基于输入映像区中的数据进行判断和计算，确定每个输出应该接通还是断开。

3. 更新输出：根据程序执行结果，一次性将所有输出状态传输到输出模块，驱动外部设备（如电机启动、阀门打开）。

整个过程称为一个"扫描周期"，通常在几毫秒到几十毫秒内完成。扫描周期的长短直接影响控制系统的实时性——对于高速运动控制，需要更短的扫描周期（如2毫秒）。

4. PLC的编程语言：IEC 61131-3国际标准

为了让不同品牌的PLC拥有统一的编程规范，国际电工委员会制定了IEC 61131-3标准，定义了五种编程语言：

• 梯形图（LD）：最广泛使用的PLC语言，采用类似继电器电路的图形符号，直观易懂，电工技术人员可以快速上手。它通过"触点"（输入）和"线圈"（输出）的串联/并联组合实现逻辑控制。

• 功能块图（FBD）：使用图形化的功能块（如与门、或门、定时器、PID控制器）连接成控制逻辑，适合复杂的信号处理和过程控制。

• 结构化文本（ST）：一种高级文本语言，语法类似Pascal或C，适合实现复杂的数学运算、数据处理和算法控制。

• 指令表（IL）：一种低级的汇编式语言，现已逐渐弃用。

• 顺序功能图（SFC）：将控制过程分解为多个步骤和转换条件，适合描述清晰的顺序控制流程，如批处理操作、机器启动例程。

此外，随着IT与OT的融合，一些现代PLC开始支持Python、C++等通用编程语言，进一步降低了开发门槛，方便与工业物联网（IIoT）系统集成。

5. PLC的核心功能与应用场景

PLC的应用几乎覆盖了所有工业领域，其核心功能可概括为以下几类：

• 开关量逻辑控制：PLC最基础、最核心的功能。通过"与、或、非"等逻辑运算，根据输入信号的通断状态决定输出动作。例如，在自动送料系统中，只有当"料仓有料"且"传送带空闲"时，PLC才启动送料电机。

• 过程控制（模拟量控制）：对于温度、压力、流量等连续变化的物理量，PLC通过模拟量I/O模块和PID（比例-积分-微分）算法，实现对被控参数的精准调节。例如，恒温控制系统的温度波动可控制在±1℃以内。

• 运动控制：PLC可接收编码器的脉冲反馈，配合伺服驱动系统，实现精确定位和速度控制。例如，在数控机床上，PLC与CNC协同，在2秒内完成刀具的自动更换。

• 时序控制：通过定时器和计数器，精确控制各设备动作的先后顺序和时间间隔，确保生产节拍协同一致。

• 数据采集与监控：现代PLC具备数据存储和联网能力，可实时采集设备运行数据（如运行时长、故障代码），上传到SCADA系统或云平台，为生产管理和预测性维护提供数据支撑。

典型应用领域包括：

• 制造业：流水线装配、包装、机床自动化

• 过程工业：化工、食品饮料、制药的混合、加热、泵送控制

• 基础设施：水处理、变电站、交通信号控制

• 建筑自动化：照明、HVAC、电梯、门禁系统

6. PLC的未来趋势：虚拟化、AI与国产化

当前，PLC技术正处于深刻的变革期，几个显著趋势值得关注：

• 虚拟PLC（vPLC）崛起：虚拟PLC将传统PLC的功能以软件形式运行在工业边缘服务器上，实现了控制逻辑与硬件的解耦。它具备部署灵活、可扩展性强、集中管理等优势，一台服务器可运行10-20个虚拟PLC实例，显著降低硬件成本和控制柜空间占用。2024年中国PLC市场规模约138.2亿元，虚拟PLC渗透率仍不足10%，但正成为AI在工业控制领域落地的重要抓手。

• AI与PLC深度融合：AI技术正逐步进入工控领域。一方面，AI辅助编程可自动生成PLC代码，大幅提升开发效率——有案例显示，在洗衣机产线改造中，AI编程将8台机器人的调试时间从5天缩短至4小时。另一方面，AI模型可直接部署于PLC或边缘侧，实现设备故障预测、工艺参数优化等智能应用。

• 国产化进程加速：长期以来，中国PLC市场由西门子、罗克韦尔、施耐德等国际巨头主导，CR5市场份额达66.9%。但近年来，基于龙芯、鸿蒙等国产技术的自主PLC取得突破。例如，采用龙芯5000系列处理器的国产PLC，实现100%国产化，扫描周期仅2毫秒，比传统设备快3倍，已应用于飞机制造、家电产线等领域，逐步打破国外垄断。

• IT/OT深度融合：现代PLC越来越多地支持OPC UA、MQTT等工业物联网协议，可直接与云端数据库、企业管理系统（ERP）交换数据，成为工业互联网的边缘计算节点。

7. PLC知识全景总结框图

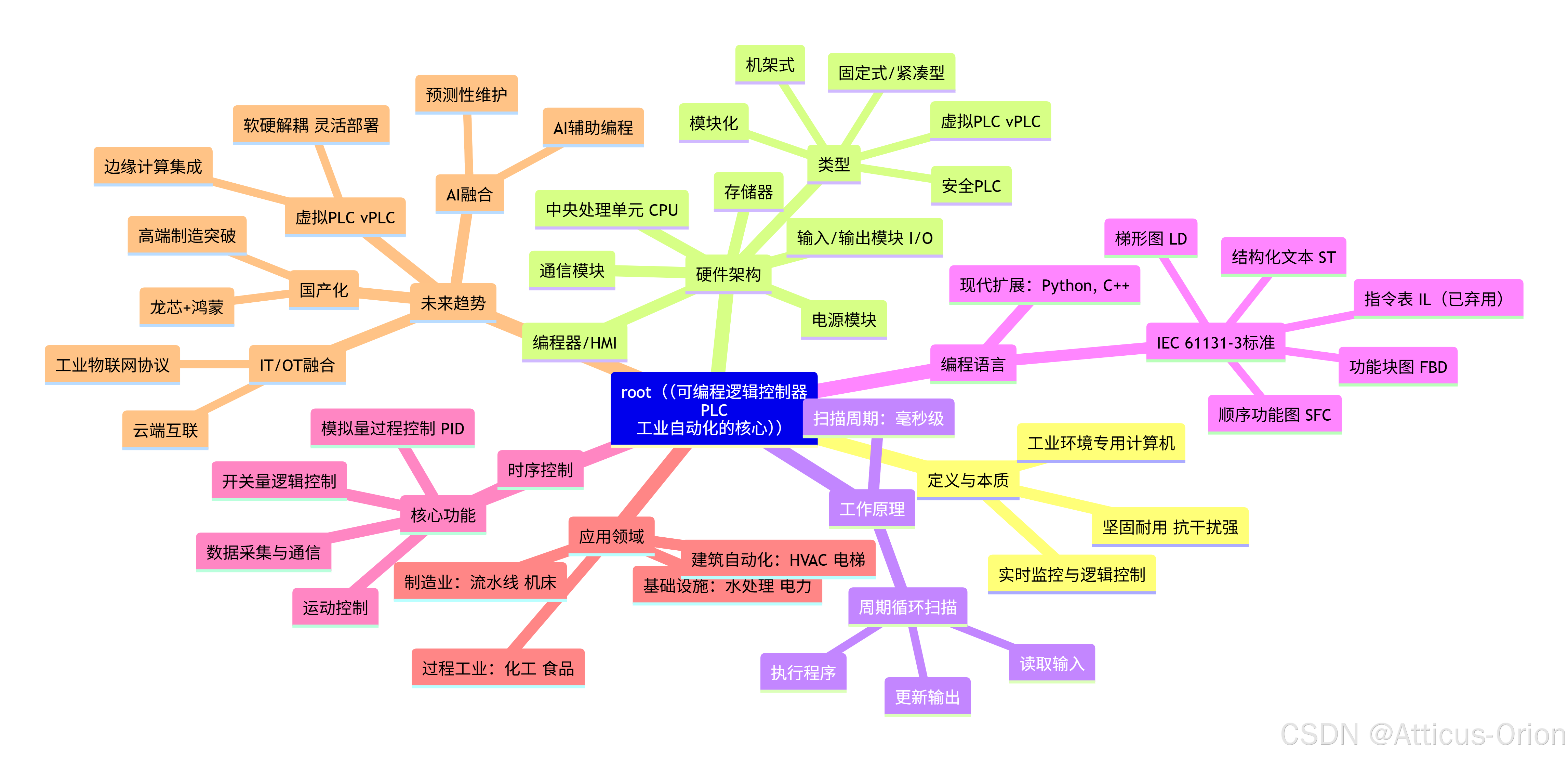

为了帮助你更直观地构建PLC的知识体系，以下是一张基于上述内容的思维导图，梳理了从基本定义到未来趋势的关键脉络。

总而言之，PLC作为工业自动化的基石，正在从传统的硬逻辑控制器向软件定义、智能化的方向演进。无论是虚拟PLC带来的架构变革，还是AI赋能的新能力，都预示着PLC将在未来的智能制造中扮演更加核心和智慧的角色。
