电动汽车直线制动 ABS 模型：MATLAB/Simulink 之旅

yTfDRlpl

15人浏览 · 2026-03-13 17:45:00

yTfDRlpl · 2026-03-13 17:45:00 发布

汽车制动防抱死模型ABS模型 MATLAB/Simulink搭建电动汽车直线制动abs模型，采用逻辑门限值控制abs增压、保压、减压过程。仿真出图：制动距离、制动时间、轮速、车速、滑移率等。

在电动汽车的安全性能中，制动防抱死系统（ABS）起着至关重要的作用。今天咱就聊聊如何用 MATLAB/Simulink 搭建电动汽车直线制动的 ABS 模型，这个模型采用逻辑门限值来控制 ABS 的增压、保压、减压过程，最后还能仿真出制动距离、制动时间、轮速、车速、滑移率等关键数据。

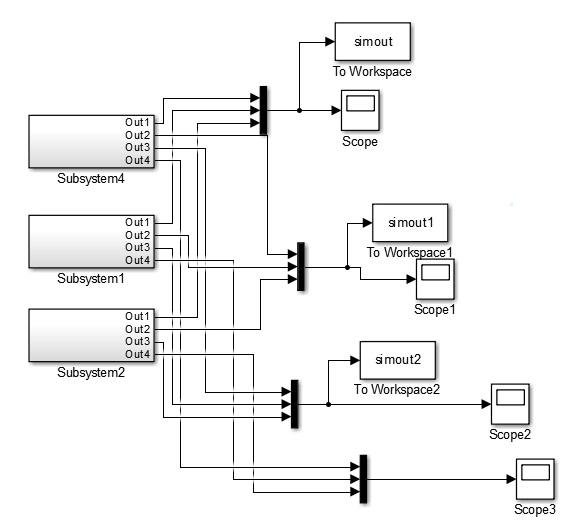

MATLAB/Simulink 搭建模型

首先，打开 MATLAB，进入 Simulink 环境。咱要构建的模型主要围绕几个关键部分：车辆动力学模块、轮速传感器模块、逻辑门限值控制模块以及制动压力调节模块。

车辆动力学模块

车辆动力学模块用来模拟车辆在制动过程中的运动状态。这里简单给个车辆动力学基本方程代码示例（MATLAB 脚本形式）：

% 定义车辆参数
m = 1500; % 车辆质量（kg）
g = 9.81; % 重力加速度（m/s^2）
Fz = m * g; % 车轮垂直载荷（N）

% 模拟制动过程中的车速变化
v0 = 30; % 初始车速（m/s）
t = 0:0.01:10; % 时间向量
a = -5; % 假设的减速度（m/s^2）
v = v0 + a * t; % 车速随时间变化

这段代码简单定义了车辆的一些基本参数，比如质量，然后模拟了车速随时间的变化。在 Simulink 里，我们可以用积分器模块等实现类似功能，根据力和质量关系算出加速度，再积分得到速度。

轮速传感器模块

轮速传感器模块相对直观，它负责实时监测车轮的转速。在 Simulink 里可以用转速测量模块来实现。代码模拟如下：

% 假设车轮半径
r = 0.3;
omega = v / r; % 根据车速计算轮速（rad/s）

这里根据之前计算的车速，结合车轮半径算出轮速。

逻辑门限值控制模块

这是 ABS 模型的核心，通过设定逻辑门限值来决定制动压力是增压、保压还是减压。代码示例如下：

s_threshold1 = 0.1; % 滑移率下限门限值
s_threshold2 = 0.3; % 滑移率上限门限值

for i = 1:length(t)
    s = (v(i) - omega(i) * r) / v(i); % 计算滑移率
    if s < s_threshold1
        % 增压逻辑
        pressure_command(i) = 'increase';
    elseif s > s_threshold2
        % 减压逻辑
        pressure_command(i) = 'decrease';
    else
        % 保压逻辑
        pressure_command(i) ='maintain';
    end
end

这段代码通过设定滑移率的上下限门限值，根据实时计算的滑移率来确定制动压力的控制指令。在 Simulink 里，就可以通过比较器、逻辑判断模块等搭建这样的逻辑。

制动压力调节模块

根据逻辑门限值控制模块给出的指令，制动压力调节模块来实际调整制动压力。虽然实际制动压力调节是复杂物理过程，在模型里我们简单示意：

% 初始制动压力
P0 = 100;
pressure = zeros(size(t));
pressure(1) = P0;
for i = 2:length(t)
    if strcmp(pressure_command(i), 'increase')
        pressure(i) = pressure(i - 1) + 10; % 假设每次增压 10 单位
    elseif strcmp(pressure_command(i), 'decrease')
        pressure(i) = pressure(i - 1) - 10; % 假设每次减压 10 单位
    else
        pressure(i) = pressure(i - 1); % 保压
    end
end

这段代码根据控制指令调整制动压力，在 Simulink 里可以用一些增益模块、切换模块来模拟这个过程。

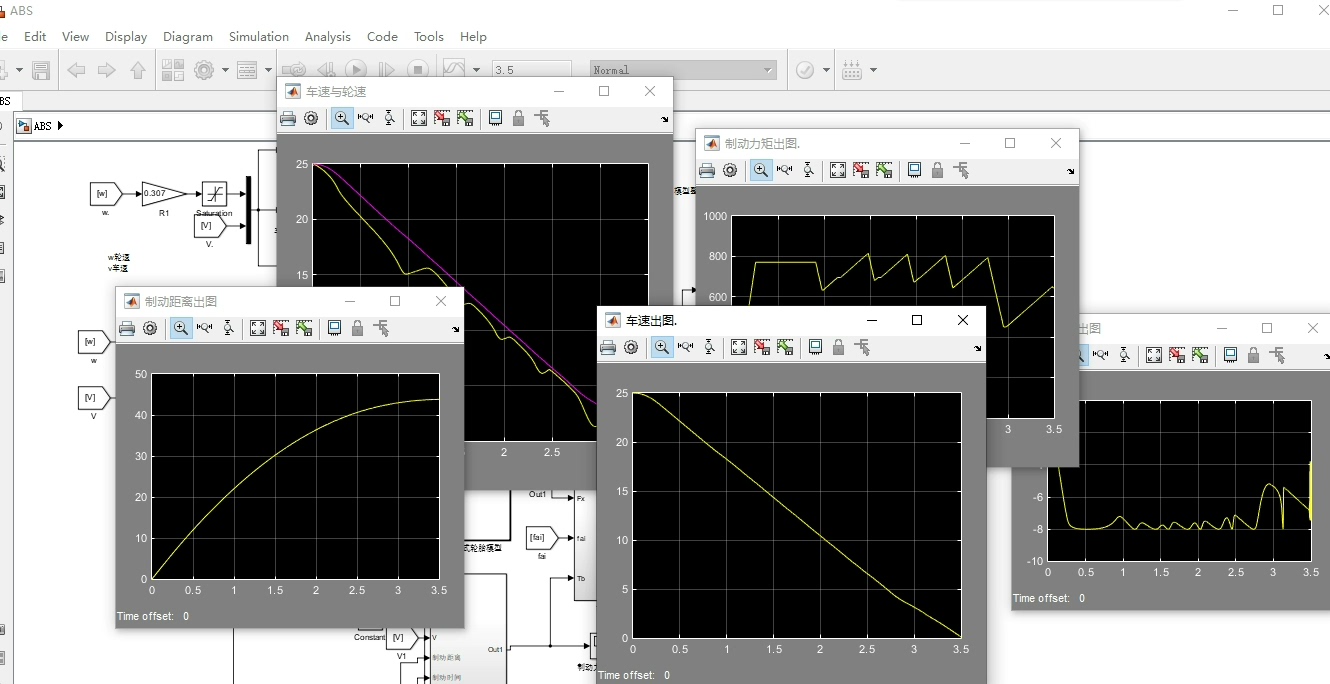

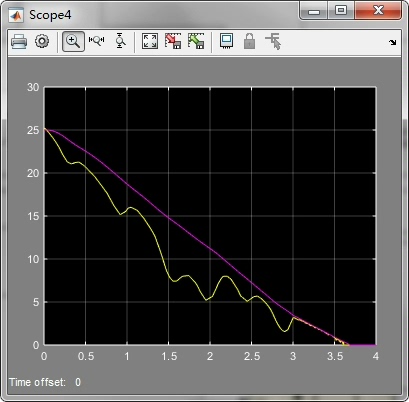

仿真出图

搭建好模型后，就可以运行仿真并得到我们想要的结果。在 Simulink 里设置好仿真参数，运行仿真。之后，通过 MATLAB 的绘图函数就可以画出制动距离、制动时间、轮速、车速、滑移率等图像。

figure;
subplot(3,2,1);
plot(t, v);
xlabel('时间 (s)');
ylabel('车速 (m/s)');
title('车速随时间变化');

subplot(3,2,2);
plot(t, omega);
xlabel('时间 (s)');
ylabel('轮速 (rad/s)');
title('轮速随时间变化');

subplot(3,2,3);
s = (v - omega * r)./ v;
plot(t, s);
xlabel('时间 (s)');
ylabel('滑移率');
title('滑移率随时间变化');

% 计算制动距离
distance = cumsum(v) * 0.01;
subplot(3,2,4);
plot(t, distance);
xlabel('时间 (s)');
ylabel('制动距离 (m)');
title('制动距离随时间变化');

subplot(3,2,5);
plot(t, pressure);
xlabel('时间 (s)');
ylabel('制动压力');
title('制动压力随时间变化');

这样，我们就可以直观看到制动过程中各个参数的变化情况，通过分析这些图像，能更好地优化我们的 ABS 模型，提升电动汽车制动安全性。
