在汽车工程领域，电动助力转向（EPS）系统的设计与优化至关重要。借助MATLAB/Simulink，我们能够高效地构建EPS模型，深入探究其性能与控制策略。

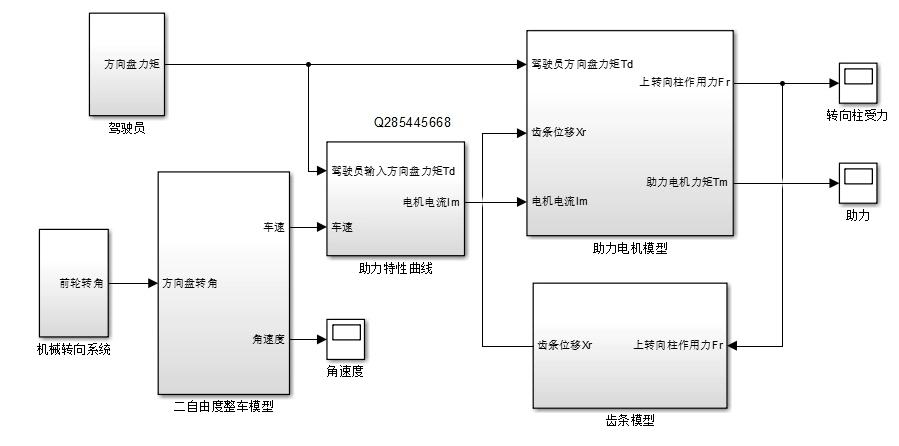

一、模型构成

1. 整车二自由度模型

整车二自由度模型主要描述车辆在侧向和横摆方向的运动。其建模方程基于牛顿第二定律。例如，侧向力方程为：$Fy = m ( \dot{v}y + \omegar vx )$，其中$m$是车辆质量，$vy$是侧向速度，$\omegar$是横摆角速度，$vx$是纵向速度。横摆力矩方程为：$Mz = Iz \dot{\omega}r$，$I_z$为车辆绕$z$轴的转动惯量。

% 假设已知车辆参数
m = 1500; % 车辆质量（kg）
Iz = 2500; % 绕z轴转动惯量（kg·m²）
vx = 20; % 纵向速度（m/s）

% 给定侧向加速度和横摆加速度的初始值
ay0 = 0;
omega_rdot0 = 0;

% 根据方程计算侧向力和横摆力矩
Fy = m * (ay0 + omega_rdot0 * vx);
Mz = Iz * omega_rdot0;

此代码简单演示了如何基于给定参数计算侧向力和横摆力矩，是理解整车二自由度模型运行的基础。

1. EPS模型

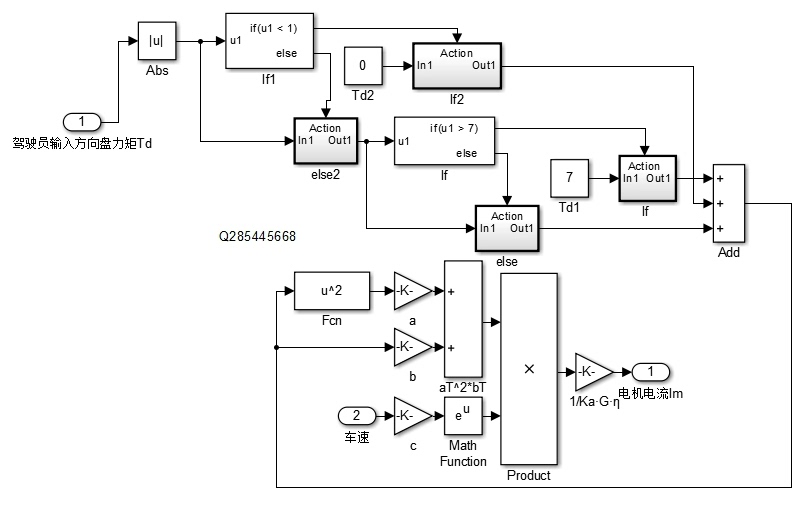

EPS模型核心在于助力电机如何为驾驶员提供辅助转向力。它综合考虑了转向盘转矩、车速等因素来确定助力大小。例如，助力特性曲线可以通过如下代码初步模拟：

% 假设车速范围和转向盘转矩范围
speed = 0:1:100; % 车速范围 0 - 100 km/h
torque = -10:0.1:10; % 转向盘转矩范围 -10 到 10 N·m

% 简单的助力特性曲线，随车速增加助力减小
for i = 1:length(speed)
    for j = 1:length(torque)
        assist_torque(i,j) = max(0, 5 - speed(i)/20) * torque(j);
    end
end

这段代码展示了如何根据车速和转向盘转矩生成助力转矩，实际模型会更复杂，需考虑更多因素。

1. 上下转向柱模型

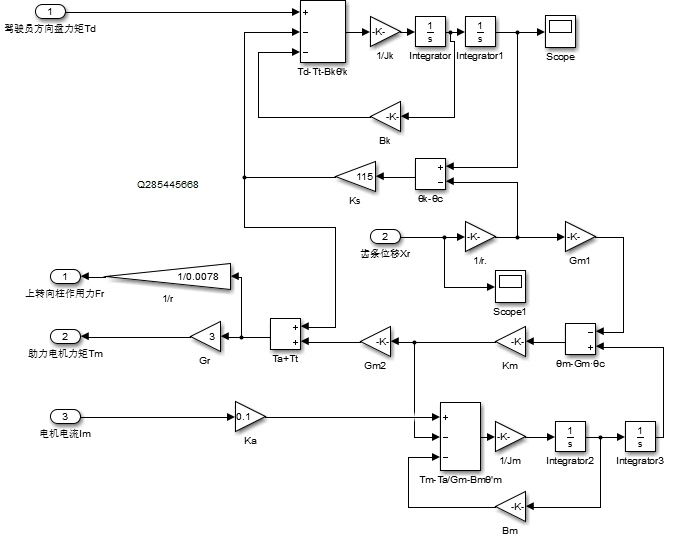

上下转向柱模型主要描述转向盘到转向轮之间的力和运动传递。其建模需考虑转向柱的刚度、阻尼等参数。例如，扭矩传递方程可表示为：$T{out} = k \theta{in} - c \dot{\theta}{in}$，$T{out}$是输出扭矩，$k$是转向柱刚度，$\theta_{in}$是输入转角，$c$是阻尼系数。

% 假设转向柱参数
k = 1000; % 刚度（N·m/rad）
c = 50; % 阻尼系数（N·m·s/rad）

% 给定输入转角和角速度
theta_in = 0.1; % 输入转角（rad）
theta_dot_in = 0.05; % 输入角速度（rad/s）

% 计算输出扭矩
T_out = k * theta_in - c * theta_dot_in;

通过这些参数和方程，我们能有效模拟转向柱的扭矩传递过程。

二、整车参数与匹配计算

整车参数如质量、轴距、轮胎特性等对EPS系统性能影响显著。在匹配计算中，需确保EPS系统提供的助力与车辆动力学特性相适应。例如，根据车辆的预期操纵性能，调整EPS助力特性曲线，使转向力感舒适且符合安全标准。

三、电动助力转向系统控制系统

1. 被控系统

EPS系统的被控对象是转向轮，通过控制助力电机的输出扭矩来改变转向轮的转向角度。在Simulink中，可以搭建一个简单的被控系统模型，将助力电机扭矩作为输入，转向轮角度作为输出。

1. 逻辑门限值控制算法

逻辑门限值控制算法是EPS控制策略的一种常见方式。例如，当车速低于一定门限值时，提供较大助力，以方便低速转向；当车速高于门限值，减小助力，保证高速行驶稳定性。

% 假设车速和转向盘转矩输入
speed = 30; % 当前车速（km/h）
steering_torque = 3; % 转向盘转矩（N·m）

% 门限值设定
low_speed_threshold = 20; % 低速门限值（km/h）
high_speed_threshold = 80; % 高速门限值（km/h）

if speed <= low_speed_threshold
    assist_level = 1; % 高助力水平
elseif speed >= high_speed_threshold
    assist_level = 0.2; % 低助力水平
else
    assist_level = (80 - speed) / 60; % 线性过渡助力水平
end

assist_torque = assist_level * steering_torque;

这段代码展示了逻辑门限值控制算法如何根据车速调整助力水平。

1. 控制策略

除了逻辑门限值控制，还有其他控制策略如自适应控制、模糊控制等。自适应控制可根据车辆行驶状况实时调整控制参数，模糊控制则能处理复杂的非线性关系，提高EPS系统的鲁棒性。

四、软件在环仿真测试

利用MATLAB/Simulink的软件在环（SIL）功能，可以将EPS模型与其他车辆子系统模型集成，进行虚拟测试。在仿真过程中，设置不同的工况，如不同车速、转向盘输入等，观察EPS系统的响应。通过SIL测试，能在实际硬件搭建前发现潜在问题，优化EPS模型和控制策略，节省开发时间和成本。

MATLAB/Simulink汽车电动助力转向模型EPS模型 模型包括整车二自由度模型，eps模型，上下转向柱模型，包括建模方程，整车参数，匹配计算，模型，使用说明 电动助力转向系统控制系统 电动助力转向系统被控系统 逻辑门限值控制算法 控制策略 软件在环仿真测试

通过以上对MATLAB/Simulink下汽车电动助力转向模型的详细介绍，相信大家对EPS系统的建模、控制及测试有了更深入的理解，有助于在实际汽车工程开发中更好地应用这一技术。
