在光学领域，太赫兹光子晶体拓扑波导有着独特的魅力，而 COMSOL 作为强大的多物理场仿真软件，为我们研究其各种特性提供了绝佳平台。今天就带大家深入这个奇妙的世界一探究竟。

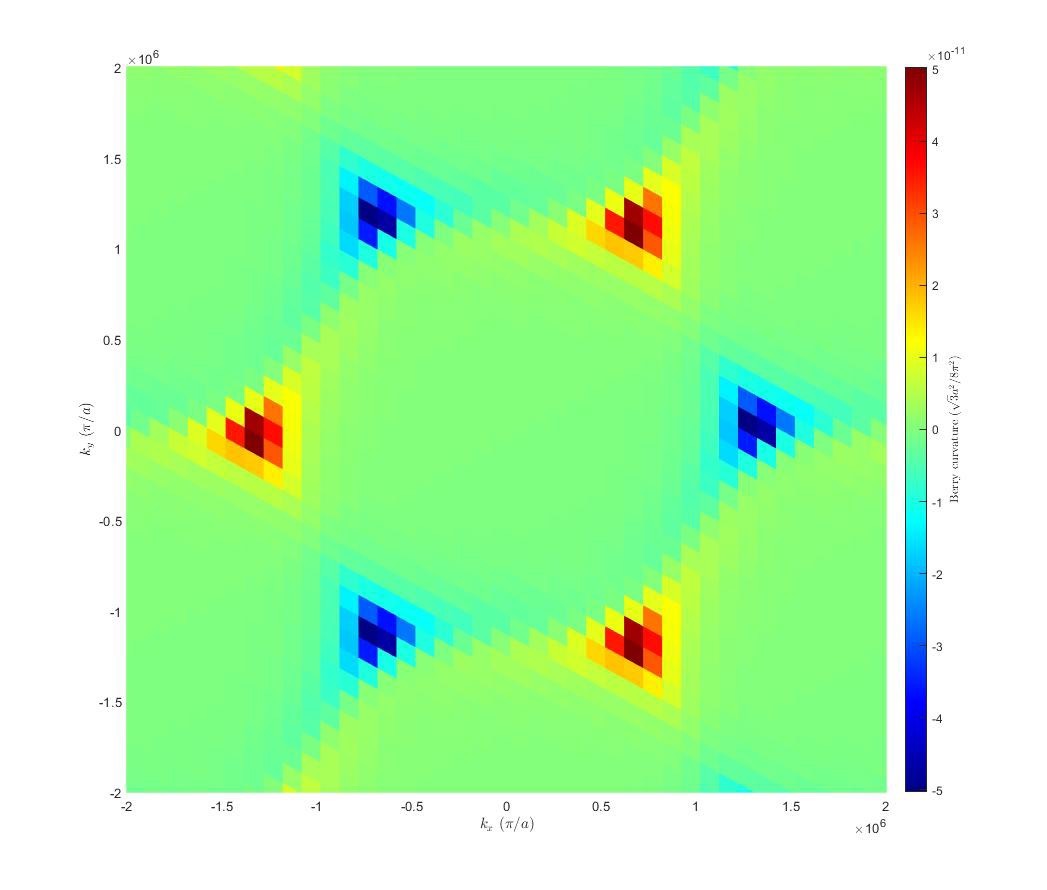

Berry Curvature 和陈数计算

Berry Curvature（贝里曲率）和陈数在描述拓扑材料的电子结构特性方面起着关键作用。在太赫兹光子晶体拓扑波导中，它们帮助我们理解波传播的拓扑性质。

在 COMSOL 中，我们可以通过一定的数值方法来计算这些量。以计算 Berry Curvature 为例，我们需要定义合适的物理场和边界条件。

% 假设有一个简单的二维光子晶体结构，在 COMSOL 中通过编程接口来计算 Berry Curvature
% 首先定义结构参数
lattice_constant = 1e - 6; % 晶格常数，单位米
% 这里省略具体的结构建模代码，假设已经构建好光子晶体结构
% 定义频率范围
freq_start = 1e12; % 起始频率，1THz
freq_end = 2e12; % 结束频率，2THz
num_freq_points = 100;
freqs = linspace(freq_start, freq_end, num_freq_points);

for i = 1:num_freq_points
    current_freq = freqs(i);
    % 在 COMSOL 中设置当前频率
    % 这里省略具体的 COMSOL API 调用代码，假设已经成功设置频率
    % 计算 Berry Curvature 的关键步骤，通过对哈密顿量的导数计算
    % 哈密顿量 H 假设已经通过光子晶体结构和频率定义好了
    dH_dk_x = compute_derivative(H, 'k_x'); % 计算哈密顿量对 k_x 的导数
    dH_dk_y = compute_derivative(H, 'k_y'); % 计算哈密顿量对 k_y 的导数
    berry_curvature(i) = compute_berry_curvature(H, dH_dk_x, dH_dk_y);
end

这段代码大致展示了在假设的 COMSOL 编程环境下，如何在一定频率范围内计算 Berry Curvature。我们先定义了光子晶体的晶格常数和频率范围，然后在每个频率点上，计算哈密顿量对波矢分量的导数，进而得出 Berry Curvature。陈数的计算则通常基于对 Berry Curvature 在布里渊区的积分，这在 COMSOL 中同样可以通过数值积分的方法来实现。

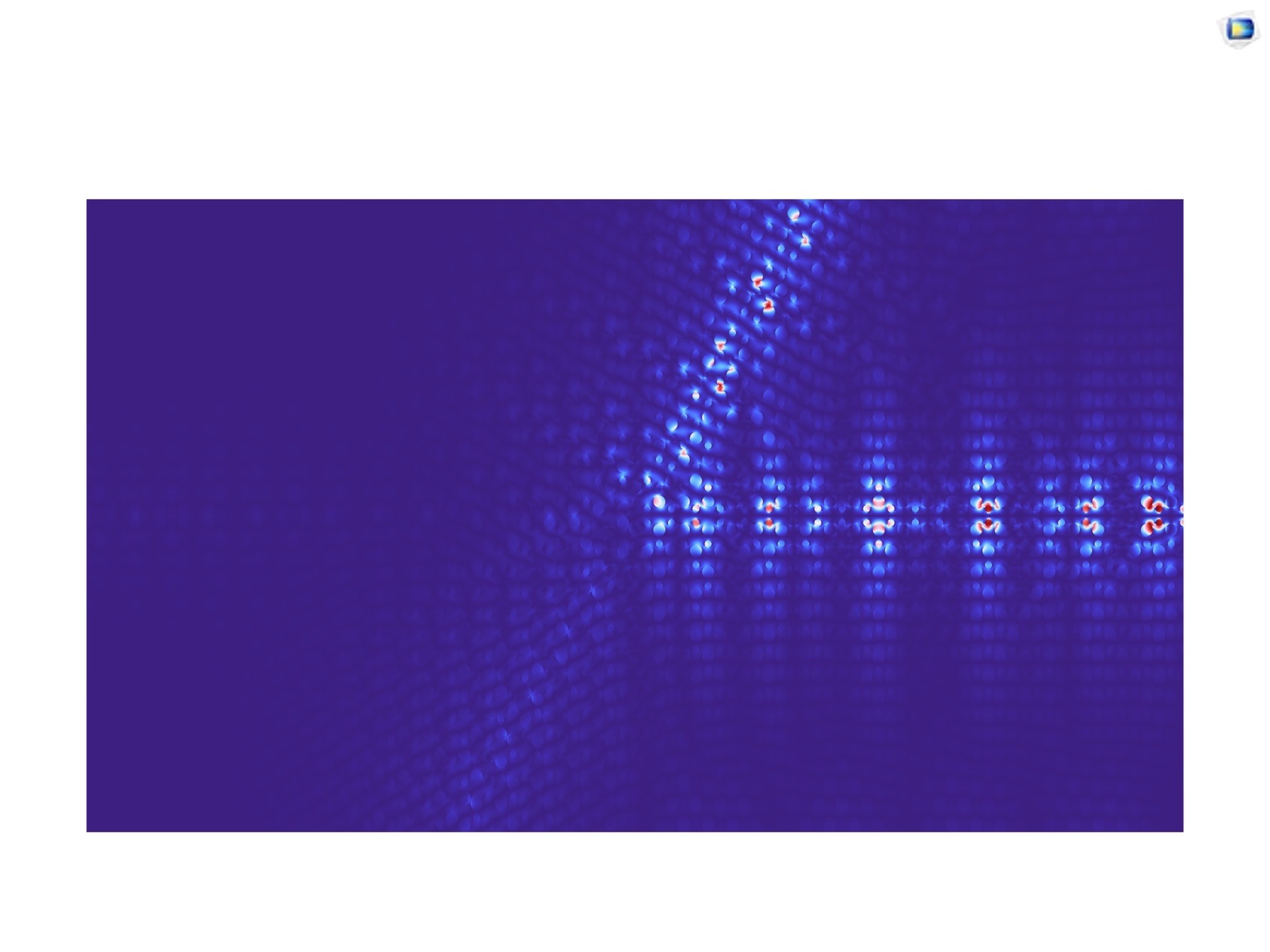

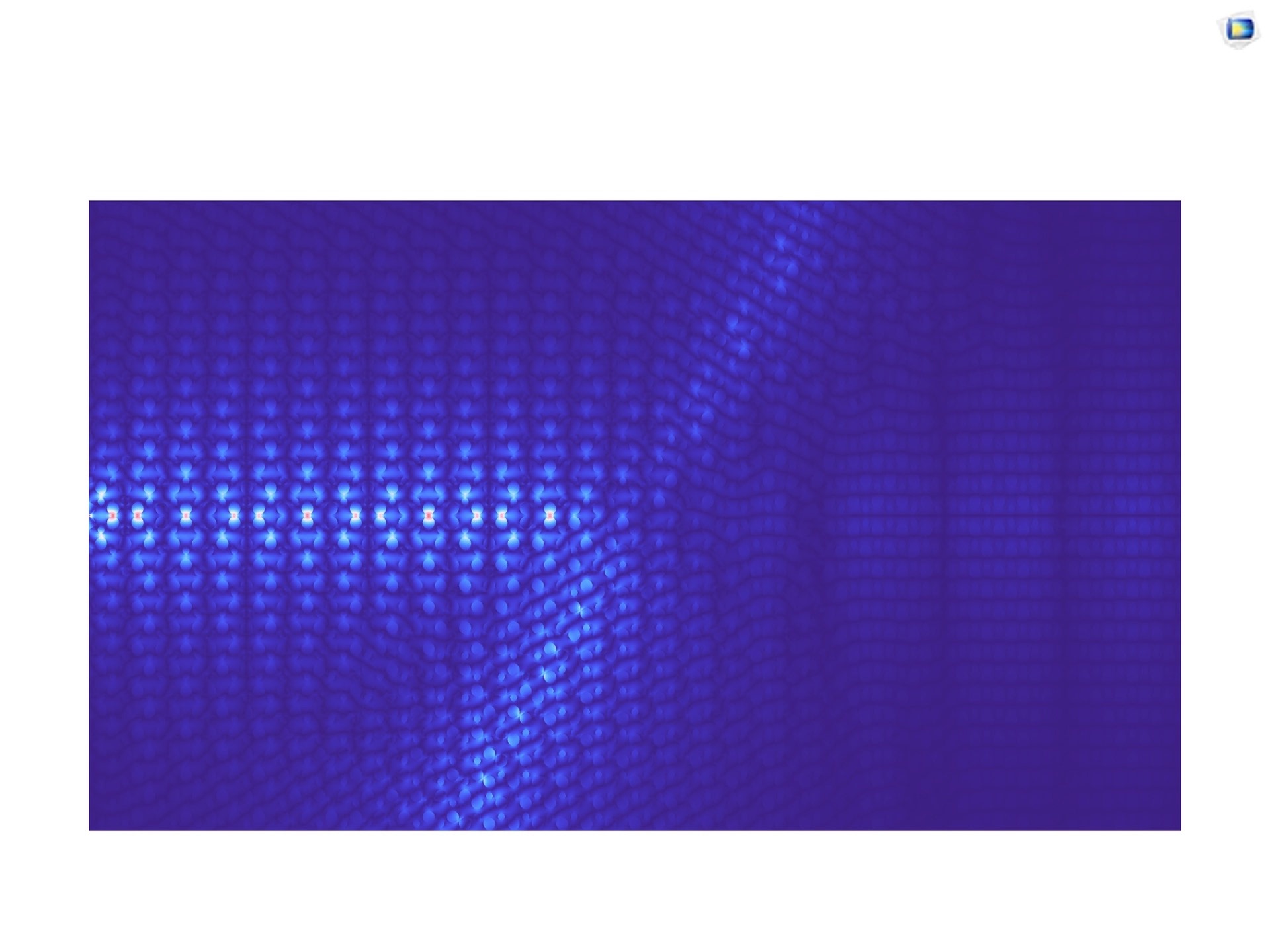

近场传输

近场传输特性是太赫兹光子晶体拓扑波导研究的重要部分。它关乎着波在波导内部及附近区域的传播情况。

COMSOL光学模型:太赫兹光子晶体拓扑波导，berry curvature 和陈数计算，近场传输，远场变换，能带求解，透射光谱

在 COMSOL 模型中，我们可以通过设置电场和磁场的监视器来观察近场分布。

// 在 COMSOL 软件界面中设置电场监视器
1. 打开模型构建器，找到“结果”节点。
2. 右键点击“结果”，选择“派生值”>“表面监视器”。
3. 在“设置”窗口中，选择要监测的表面，这里选择波导的近场区域表面。
4. 在“表达式”栏中，输入电场强度的表达式，例如“emw.E”（假设电磁物理场接口名为 emw）。
5. 点击“确定”，这样就设置好了电场监视器，可以在计算后查看近场电场分布。

通过上述设置，我们能直观地看到太赫兹波在波导近场区域的电场强度分布，了解波是如何在波导内部传输以及与周围介质相互作用的。这对于优化波导结构以提高传输效率等方面有着重要意义。

远场变换

远场变换让我们能够了解太赫兹波从波导传播到远处的特性。在 COMSOL 中，我们可以利用特定的模块来实现远场变换计算。

// 进行远场变换计算
1. 在模型构建器中，确保已经完成近场的计算并且有合适的结果数据。
2. 找到“结果”>“远场计算”节点。
3. 在“远场计算”设置中，选择合适的辐射方向（例如，二维模型中的极角等）。
4. 设置远场计算的分辨率等参数，以获得精确的结果。
5. 计算完成后，可以在“结果”>“数据集”中找到远场数据集，用于后续绘图和分析。

远场变换结果可以帮助我们确定波导的辐射方向图等重要信息，这对于诸如太赫兹通信等应用场景十分关键，比如我们可以根据远场方向图来设计天线与波导的耦合，提高通信效率。

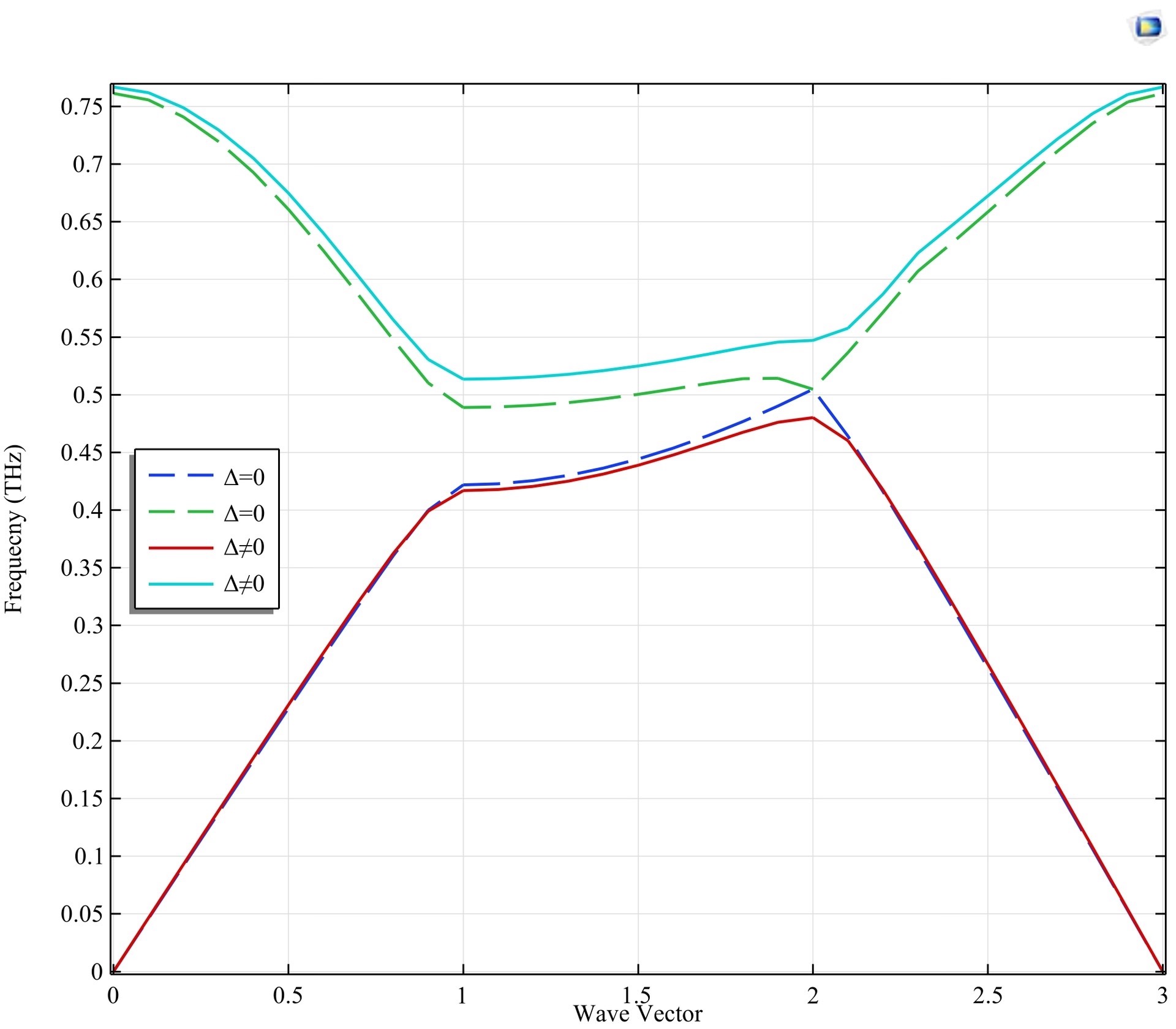

能带求解

能带结构是理解光子晶体特性的基础。在 COMSOL 中求解光子晶体的能带，我们需要定义晶格结构、材料属性等。

% 简单的二维正方晶格光子晶体能带求解代码示意
% 定义晶格矢量
a1 = [lattice_constant, 0];
a2 = [0, lattice_constant];
% 定义布里渊区路径
k_points = brillouin_zone_path(a1, a2, 'Gamma', 'X', 'M', 'Gamma');
% 定义材料属性，假设是硅材料
material_permittivity = 11.7;
% 在 COMSOL 中设置材料属性和晶格结构
% 省略具体的 COMSOL API 调用代码
% 进行能带计算
band_structure = compute_band_structure(k_points, material_permittivity);

这段代码首先定义了正方晶格的晶格矢量和布里渊区路径，然后设定了材料的相对介电常数（这里假设为硅），之后通过 COMSOL 相关接口进行能带计算。能带结构能够告诉我们哪些频率的太赫兹波可以在光子晶体中传播，哪些会被禁止，为波导设计提供重要的理论依据。

透射光谱

透射光谱展示了太赫兹波通过光子晶体拓扑波导后的强度分布随频率的变化。在 COMSOL 中，我们可以通过在波导的两端设置端口，并计算通过端口的功率来得到透射光谱。

// 设置端口计算透射光谱
1. 在波导的一端添加“端口”边界条件，在“设置”窗口中设置端口的模式和频率范围。
2. 在波导的另一端同样添加“端口”边界条件。
3. 在“结果”节点下，创建一个“数据集”，选择“通过端口的功率”作为变量。
4. 运行计算后，在“绘图”中选择合适的绘图类型（如线图），以频率为横坐标，端口功率（透射率相关）为纵坐标，即可得到透射光谱。

通过分析透射光谱，我们可以清楚地看到在哪些频率处太赫兹波能够高效透过波导，哪些频率存在较大损耗，有助于我们进一步优化波导结构和工作频率。

总的来说，利用 COMSOL 对太赫兹光子晶体拓扑波导的这些特性进行研究，为我们深入理解和开发相关光学器件提供了有力的手段，从拓扑性质到传输特性，每一个方面的研究都可能为未来的光学应用带来新的突破。
