最近在研究光子晶体相关内容，今天就来和大家分享下如何在Comsol中仿真C3晶胞能带模型以及光子晶体能带模型，顺便也会提到.mph文件相关的事儿。

一、光子晶体能带模型基础

光子晶体是一种具有周期性介电结构的材料，其周期性能够调控光子的传播，类似于半导体晶体对电子的能带结构影响。光子晶体的能带结构决定了哪些频率的光可以在其中传播，哪些会被禁止，这也就是所谓的光子带隙。

二、C3晶胞能带模型简介

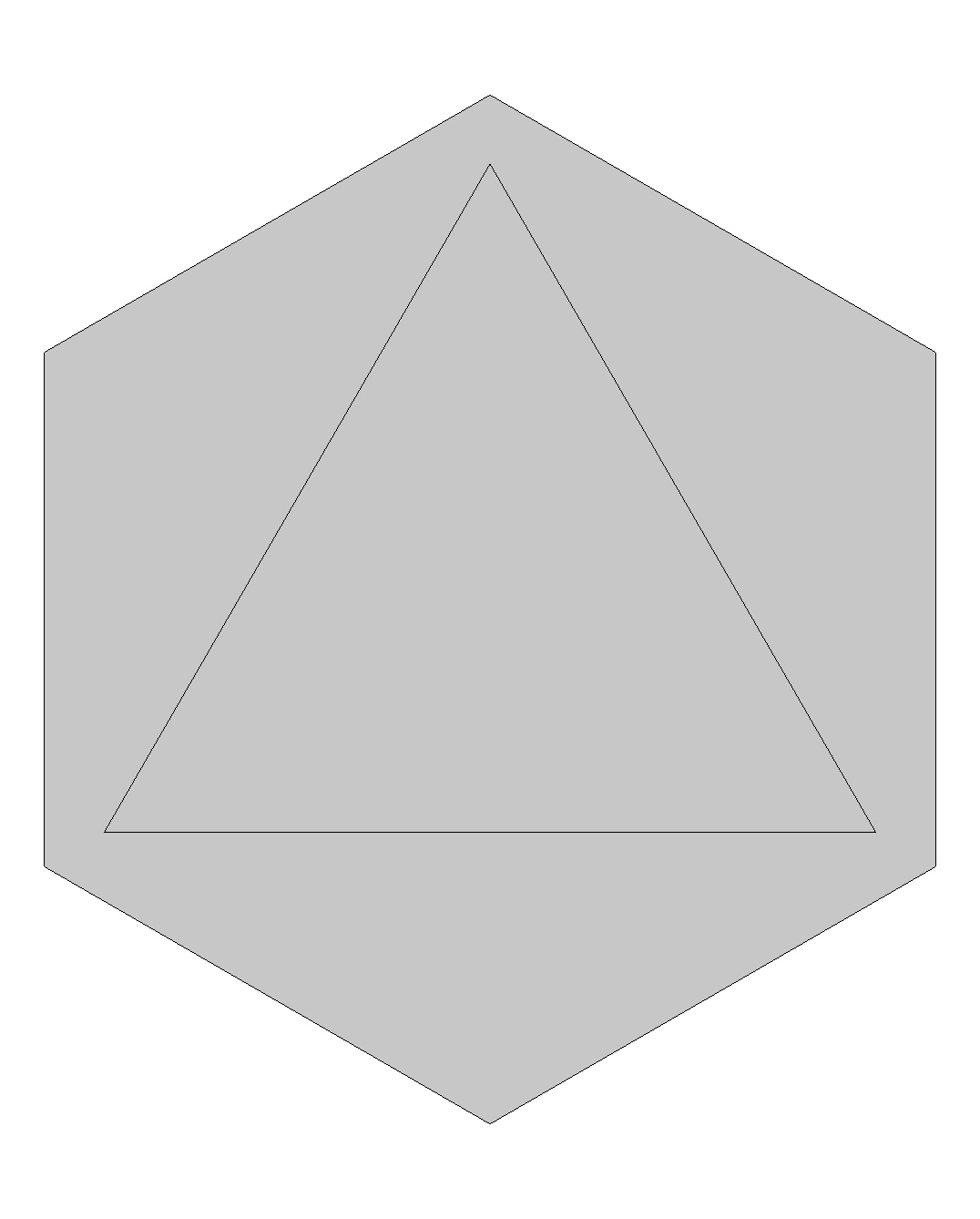

C3晶胞是光子晶体中一种特定的结构单元，它的独特对称性和几何形状对光子晶体的能带特性有着重要影响。通过对C3晶胞的精确建模与仿真，可以深入了解光子在这种特定结构中的传播行为。

三、Comsol仿真流程

1. 模型建立

首先，打开Comsol软件，选择“波动光学模块”，这个模块对于处理光子晶体相关的电磁问题非常适用。

comsol仿真C3晶胞能带模型，光子晶体能带模型 发mph文件

在几何建模部分，创建C3晶胞结构。以二维情况为例，假设我们的C3晶胞是由圆形介质柱按照特定的三角晶格排列组成。可以使用以下简单代码片段在Comsol的脚本建模模式下创建圆形介质柱（这里使用的是Comsol的内置脚本语言，类似于Matlab语法）：

% 创建一个半径为r的圆形介质柱
r = 0.1;
x0 = 0;
y0 = 0;
geom.create('Cylinder1','Circle');
geom.set('Cylinder1','r',r);
geom.set('Cylinder1','x',x0);
geom.set('Cylinder1','y',y0);

这段代码首先定义了圆形介质柱的半径r，以及圆心位置(x0,y0)，然后使用geom.create函数创建了一个名为Cylinder1的圆形对象，并通过geom.set函数设置其半径和位置。

1. 材料属性设置

给不同区域设置相应的材料属性。对于介质柱，可以设置其相对介电常数，比如设为12。在Comsol中通过材料库进行设置，操作界面简单直观。如果想要通过代码设置，可以使用以下方式：

mat.create('Material1');
mat.select('Material1',geom.selection('Cylinder1'));
mat.property('Material1','epsr',12);

这段代码创建了一个名为Material1的材料，并将其应用到之前创建的圆形介质柱（Cylinder1）上，同时设置了相对介电常数epsr为12。

1. 边界条件与周期性设置

光子晶体是周期性结构，所以要设置周期性边界条件。在Comsol中，选择边界条件中的“周期性条件”，分别对晶胞的各个边界进行设置，确保结构在各个方向上的周期性。例如，对于二维C3晶胞在x和y方向的边界，可以这样设置：

bnd.set('Periodic1','x1',0);
bnd.set('Periodic1','x2',1);
bnd.set('Periodic1','y1',0);
bnd.set('Periodic1','y2',1);

这里Periodic1是自定义的周期性边界条件名称，x1和x2分别表示x方向上两个相对边界，y1和y2同理，表示y方向的相对边界，设置其对应关系来实现周期性。

1. 求解设置

设置求解器参数，一般选择频域求解器来计算能带结构。设置求解频率范围，比如从0.1THz到1THz。代码实现如下：

sol.create('Sol1','FrequencyDomain');
sol.study('Sol1').feature('freq1').set('fmin',0.1e12);
sol.study('Sol1').feature('freq1').set('fmax',1e12);

上述代码创建了一个名为Sol1的频域求解器，并设置了最小频率fmin为0.1THz，最大频率fmax为1THz。

1. 结果分析与可视化

求解完成后，就可以查看能带结构结果。Comsol提供了丰富的后处理功能，可以绘制能带图。通过选择“绘图组”，添加“1D绘图组”，选择频率和波矢作为坐标轴，就可以直观地看到光子晶体的能带结构。

四、.mph文件

.mph文件是Comsol的模型文件，它保存了整个仿真模型的所有信息，包括几何结构、材料属性、边界条件、求解设置等等。在完成上述一系列操作后，可以通过“文件 - 保存”将模型保存为.mph文件。下次打开这个.mph文件，就可以直接继续之前的工作，或者进行进一步的修改和分析。

通过Comsol对C3晶胞能带模型以及光子晶体能带模型进行仿真，能够让我们深入理解光子晶体的光学特性，为光子晶体在光通信、光电器件等领域的应用提供有力的理论支持和设计指导。希望今天的分享对大家有所帮助，大家可以自己动手尝试下这个有趣的仿真过程。
