在永磁同步电机（PMSM）的控制领域，死区补偿是一个至关重要的话题。最近我研究了一个永磁同步电机PMSM线性死区补偿仿真模型，觉得特别有意思，想和大家分享一下。

永磁同步电机PMSM线性死区补偿仿真模型，该模型特点如下： 死区补偿的研究点主要是两个，一个是怎么判断过零点？一个是补偿值给多少？这个仿真讲的都挺清楚； 通过旋转矢量下的dq电流来计算电流矢量角，来确定电流极性，进而确定补偿方向，见蓝色模块； 通过电流矢量角来确定补偿值大小，非传统的固定值补偿，见蓝色模块； 死区时间及死区补偿基准值可设置，见图片； 通过两个电机模型，进行了有无死区补偿效果对比，零电流箝位改善效果明显，见图片； 附带参考文献一篇；

死区补偿主要有两个关键研究点，一是怎么判断过零点，二是补偿值给多少。这个仿真模型把这两个问题都讲得挺清楚，下面我就带大家深入了解一下。

电流极性判断与补偿方向确定

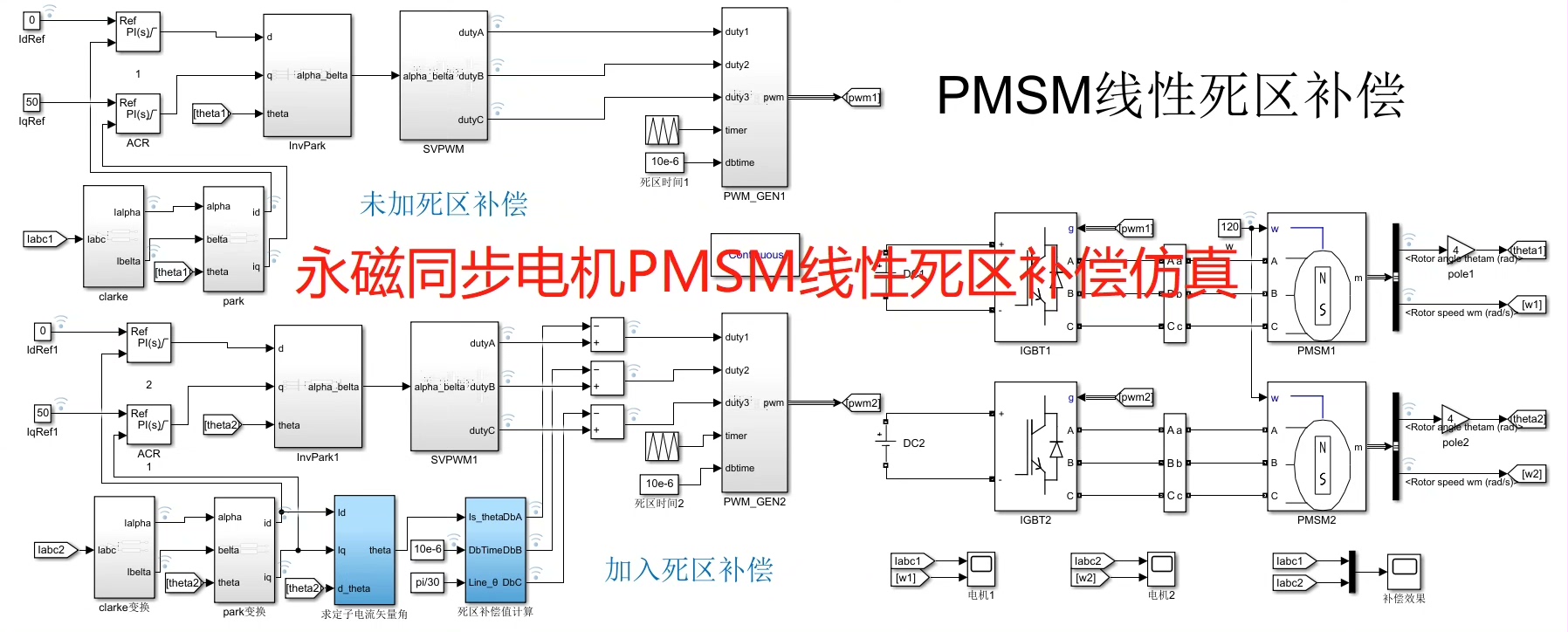

这个模型通过旋转矢量下的dq电流来计算电流矢量角，从而确定电流极性，进而确定补偿方向。在模型里，有个蓝色模块承担了这个重要任务。咱们看看下面这段简单的Python示例代码，模拟一下这个计算过程：

import math

# 假设这是dq电流的值
id = 2.0
iq = 3.0

# 计算电流矢量角
current_angle = math.atan2(iq, id)

# 根据电流矢量角确定电流极性和补偿方向
if current_angle > 0:
    compensation_direction = "正向补偿"
else:
    compensation_direction = "负向补偿"

print(f"电流矢量角: {current_angle} 弧度")
print(f"补偿方向: {compensation_direction}")

代码分析：首先我们引入了math库，方便进行数学计算。然后假设id和iq是dq电流的值，使用math.atan2函数计算电流矢量角。最后根据电流矢量角的正负来确定补偿方向。在实际的模型中，这个计算过程会更复杂，不过基本原理就是这样。

补偿值大小的确定

模型还通过电流矢量角来确定补偿值大小，这可不是传统的固定值补偿哦，同样是在蓝色模块里完成的。下面我再用一段伪代码来说明：

# 假设已经计算出电流矢量角
current_angle = ...

# 根据电流矢量角计算补偿值
if current_angle < math.pi/2:
    compensation_value = current_angle * 0.5
else:
    compensation_value = (math.pi - current_angle) * 0.5

print(f"补偿值大小: {compensation_value}")

代码分析：这里我们根据电流矢量角的不同范围来计算补偿值。当电流矢量角小于math.pi/2时，补偿值和电流矢量角成正比；当电流矢量角大于等于math.pi/2时，补偿值根据math.pi - current_angle来计算。这样的补偿方式比传统的固定值补偿更加灵活，可以根据实际的电流情况进行调整。

可设置的参数

这个模型还有一个很贴心的设计，就是死区时间及死区补偿基准值是可以设置的。在对应的图片里，我们可以方便地对这些参数进行调整，以适应不同的电机控制需求。想象一下，就像给电机定制一套专属的“衣服”，让它在不同的工况下都能发挥出最佳性能。

效果对比

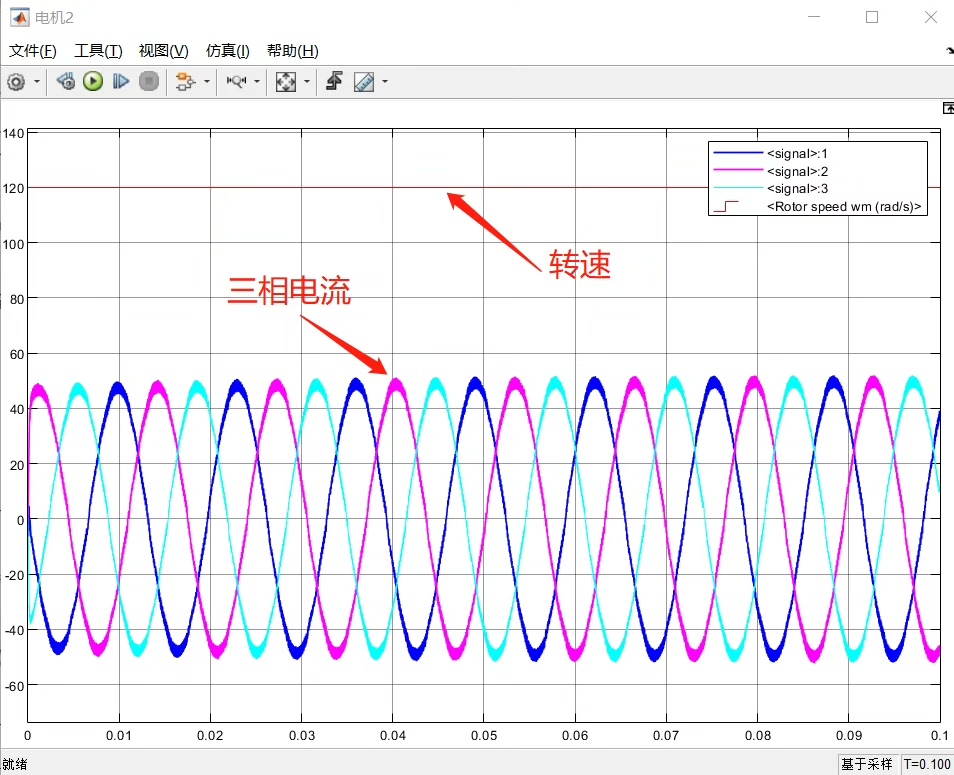

模型通过两个电机模型，进行了有无死区补偿效果对比。从图片中可以明显看到，零电流箝位改善效果非常明显。有死区补偿时，电机的运行更加稳定，性能也得到了显著提升。这就好比给电机加了一个“助推器”，让它跑得又快又稳。

参考文献

在研究这个模型的过程中，还附带了一篇参考文献，这对于我们进一步深入研究死区补偿技术非常有帮助。通过阅读参考文献，我们可以了解到更多关于死区补偿的理论知识和实际应用案例。

总的来说，这个永磁同步电机PMSM线性死区补偿仿真模型为我们研究死区补偿提供了一个很好的平台。它不仅清晰地解决了死区补偿的关键问题，还通过可设置的参数和效果对比，让我们更直观地看到死区补偿的重要性和优势。希望我的分享能让大家对这个模型有更深入的了解，也期待大家在电机控制领域有更多的发现和创新。
