        在AArch32执行状态下，使用当前程序状态寄存器（Current Program Status Register，CPSR）记录当前处理单元PE的运行状态数据，可以在任何处理器运行模式下被访问（读/写），它包含下列内容：

• ALU（Arithmetic Logic Unit，算术逻辑单元）状态标志的备份（４个条件码的标志）
• 2个中断使能标志
• 处理器的工作状态（ARM/Thumb态)
• 当前的处理器运行模式

        ARM微处理器的每种异常模式（即除USR、SYS模式外的运行模式）下，都有一个专用的物理寄存器作为保存程序状态寄存器（Saved Program Status Register，SPSR）。当特定的异常发生后，CPU进行异常处理过程时，这个物理寄存器负责存放CPSR的内容。当异常处理程序返回时，再将其内容恢复到CPSR。

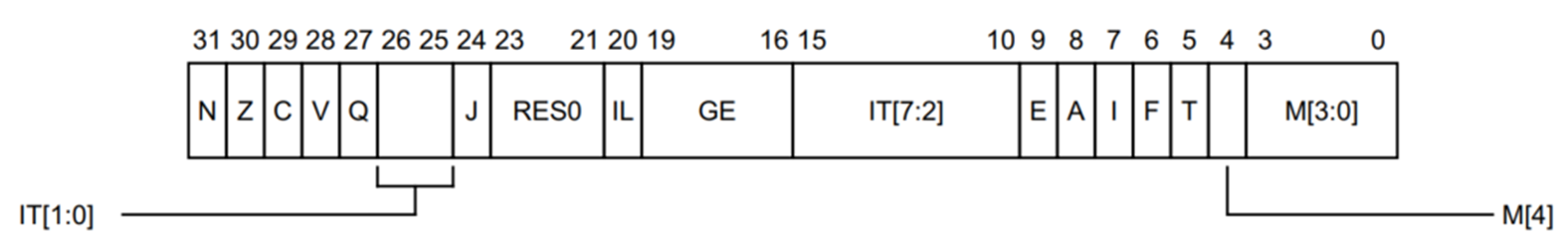

        AArch32执行状态下CPSR（和保存它的SPSR）中的每一位的功能如下图所示。

（条件码）标志位

        N（Negative）、Z（Zero）、C（Carry）、V（Overflow）通称为条件码标志位。它们会根据程序中的算术/逻辑指令的执行结果进行修改。所有ARM指令可以根据这些条件码标志，选择性地执行后续指令（条件执行），而Thumb指令中只有分支指令可按条件执行。

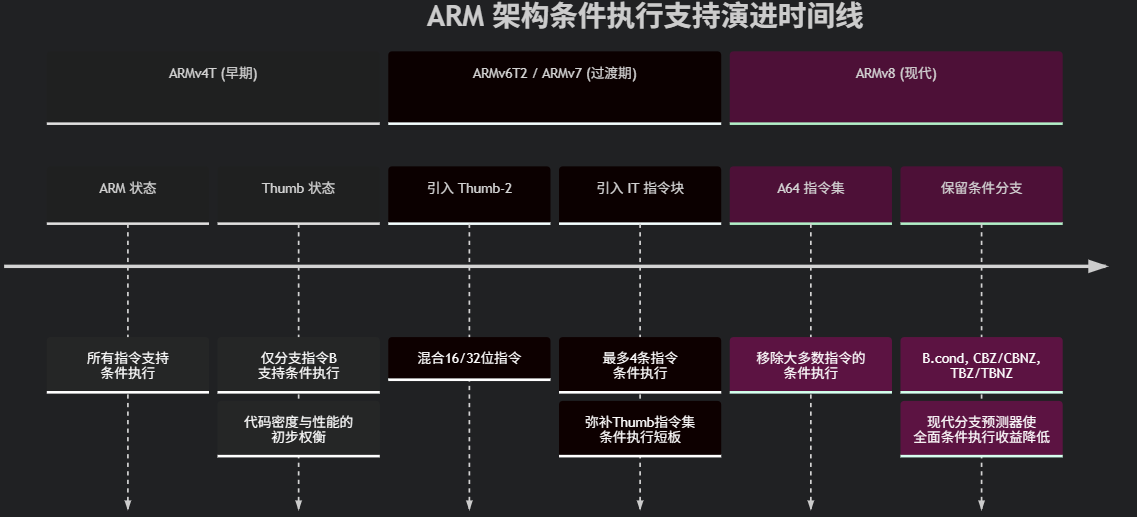

        然而，AArch64对条件执行的设计与传统ARM32位架构、Thumb 指令集存在显著差异：其核心变化是彻底取消了除分支指令外所有指令的条件执行能力，仅保留分支指令（如 B/BL/CBZ/BNZ 等）基于PSTATE的N/Z/C/V标志位的条件执行功能。为了弥补非分支指令条件执行缺失带来的功能缺口，AArch64专门引入了以条件选择指令（CSEL）为核心的一系列专用条件操作指令，以及简化的条件分支指令等新机制，以此实现等效的条件逻辑处理。

N（Negative result from ALU）【负数（补码1）标志位】

        此位设置成当前指令执行结果的bit[31]的值。当两个由补码表示的有符号整数运算时，N=1表示运算的结果为负数，N=0表示结果为正数或零。

Z（Zero result from ALU）【结果为零标志位】

        Z=1表示运算的结果为零，Z=0表示运算的结果不为零。

C（ALU operation Carried out or borrow）【进/借位标志位】

        有4种关于C标志位的设置方法

①在加法指令中（包括比较指令CMN），当结果产生了进位，则C=1，表示无符号数运算发生上溢出；其他情况下C=0。

②在减法指令中（包括比较指令CMP），当运算中发生借位（即无符号数运算发生下溢出），则C=0；其他情况下C=1。

③对于在操作数中包含移位操作的运算指令（非加/减法指令），C被设置成被移位寄存器最后移出去的位（指令总是以小端方式存储，因此是从最高位最后移出的值）。

④对于其他非加/减法运算指令，C的值通常不受影响。

V（ALU operation Overflowed）【符号位溢出标志位】

        有2种关于V标志位的设置方法

①对于加/减运算指令，当操作数和运算结果都是以二进制的补码表示有符号数，且运算结果超出了运算范围时是溢出。V=1表示符号位溢出。

②对于非加/减法指令，通常不改变标志位V的值（具体可参照ARM指令手册）。

        尽管以上C和V的定义看起来颇为复杂，但使用时在大多数情况下用一个简单的条件测试指令即可（直接判断运算结果的特征，如是否相等、是否大于、有无溢出等），不需要计算出条件码的精确值即可得到需要的结果。

Q

        在带DSP指令扩展的ARMv5及更高版本的E系列处理器中，bit[27]被指定用于指示增强的DSP运算指令是否发生了溢出，因此也就被称为Q标志位。同样，在SPSR中bit[27]也被称为Q标志位，用于在异常发生时保存和恢复CPSR中的Q标志位。

        注意，在在其他版本处理器中，Q标志位没有被定义，属于待扩展的位。

控制位

        CPSR的低8位（I、F、T、M[4]及M[3:0]）统称为控制位。当异常发生时，这些位的值将发生相应的变化。另外，如果在特权模式下，也可以通过软件编程来修改这些位的值。

中断禁止位（I、F）

        I=1，IRQ被禁止。F=1，FIQ被禁止。

处理器工作状态控制位（T）

• T=0，处理器处于ARM状态（即正在执行字对齐的32位ARM指令）。PC的值由bits [31:2]决定, bits [1:0] 未定义 (所以指令不能halfword / byte对齐)

• T=1，处理器处于Thumb状态（即正在执行半字对齐的16位Thumb指令）PC的值由bits [31:1]决定, bits [0] 未定义 (所以指令不能byte对齐).

注意，T位只有在T系列的ARM处理器上才有效，在非T系列的ARM版本中，T位将始终为0。

寄存器组织控制位（M[4]）

        M[4]=1时，使用AArch32寄存器组织。

内核工作模式控制位

        M[3:0]作为处理器运行模式控制位，这些位的组合确定了处理器处于哪种内核工作模式。如下表所示列出了其具体含义。注意，只有下表中列出的组合是有效的，其他组合无效。

M[3∶0]	处理器模式
0b0000	User
0b0001	FIQ
0b0010	IRQ
0b0011	Supervisor
0b0110	MON
0b0111	Abort
0b1010	Hyp
0b1011	Undefined
0b1111	System

IF-THEN（IT指令块）标志位

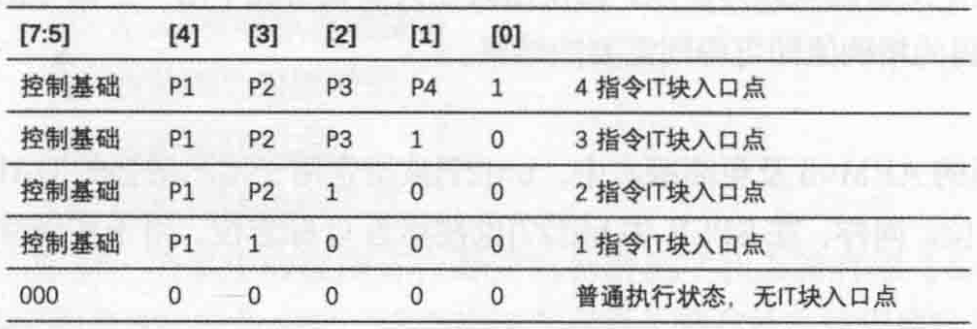

        CPSR中的bits[15:10,26:25]称为IF-THEN标志位，它用于对Thumb指令集中IF-THEN-ELSE这一类语句块的控制。其中IT[4:0]定义为IF-THEN语句块的长度；IT[7：5]定义为基本条件，具体如下图所示。

A位、E位和GE[19-16]位

        A表示异步异常禁止位。

        E表示大小端控制位，0表示小端操作，1表示大端操作。注意，该位在预取阶段是被忽略的。

        GE[19-16]用于表示在SIMD指令集中的大于、等于标志。任何模式下该位可读、可写。
