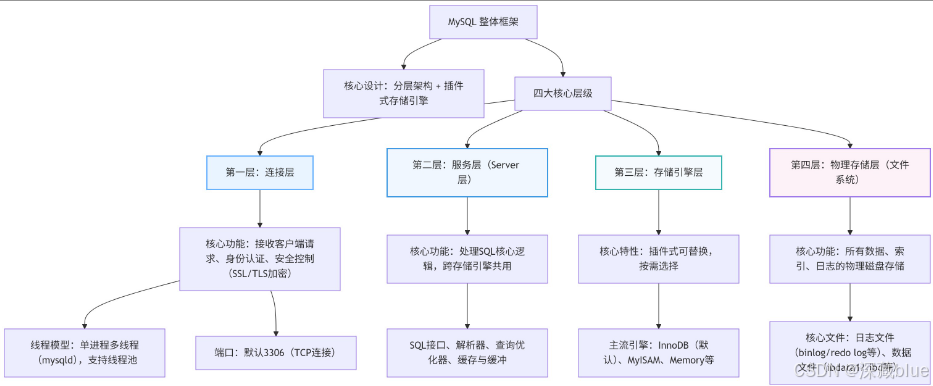

一、MySQL整体框架

MySQL 整体架构：三层 + 一层存储，清晰明了 MySQL 最精髓的设计就是：分层架构 + 插件式存储引擎
MySQL 的核心设计是 分层、插件式 的，这意味着各组件之间解耦良好，尤其是存储引擎层，可以像更换汽车发动机一样被替换。
整体分为4大部分：

• 连接层
• 服务层（Server 层）
• 存储引擎层
• 物理存储层（文件系统）


第一层：连接层

负责接收客户端请求、身份认证、安全控制。

• 默认端口：3306
• 模型：单进程多线程（mysqld）
• 每一个连接，对应一个线程（或线程池）
• 认证：用户名、密码、host权限校验
• 安全：支持 SSL/TLS 加密

💡提示这一层只管 “谁能连、怎么连”，不处理 SQL。

第二层：服务层（MySQL 的大脑）

所有存储引擎共用这一层，也是 SQL 真正执行的地方。
① SQL Interface（SQL 接口）

• 接收 SQL：SELECT/INSERT/UPDATE/DELETE/CALL返回结果给客户端。

② Parser（解析器）

• 词法分析：拆关键词、表名、字段、条件
• 语法分析：检查 SQL 语法是否合法
• 生成：解析树

③ Optimizer（查询优化器）
MySQL 最复杂组件之一，基于 CBO 成本模型。 决定：

• 用不用索引、用哪个索引
• 多表 JOIN 顺序
• 子查询如何优化
• 选择成本最低的执行计划

④ Caches & Buffers（缓存）

• 查询缓存：MySQL 5.7 弃用，8.0 直接删除
• 原因：表一更新，缓存全失效，高并发下反而拖慢性能
• 保留：表缓存、权限缓存等

第三层：存储引擎层

MySQL 最灵活的一层：引擎可插拔替换。
① InnoDB（默认，生产必选）

• 支持事务 ACID
• 行级锁 + MVCC
• 外键、崩溃恢复
• 聚簇索引（主键查询极快）
• WAL + Redo Log 保证数据安全
  ② MyISAM（老引擎，逐步淘汰）
• 不支持事务
• 表级锁，并发差
• 崩溃恢复弱
• 适合：读多写少、非核心业务
  ③ Memory（内存引擎）
• 数据全放内存，速度极快
• 重启丢失
• 适合：临时表、缓存
  ④ Archive / CSV / Blackhole
• 用于归档、数据交换、主从中转等特殊场景。
• 服务层 ↔ 存储引擎：通过 Handler API
  交互。

第四层：物理存储层（磁盘文件）

所有数据最终落在文件系统里。
重要日志

• binlog：Server 层日志，用于主从、恢复
• redo log：InnoDB 崩溃恢复
• undo log：回滚 +
  MVCC
  重要数据文件
• InnoDB：ibdata1、.ibd
• MyISAM：.frm、.MYD、.MYI

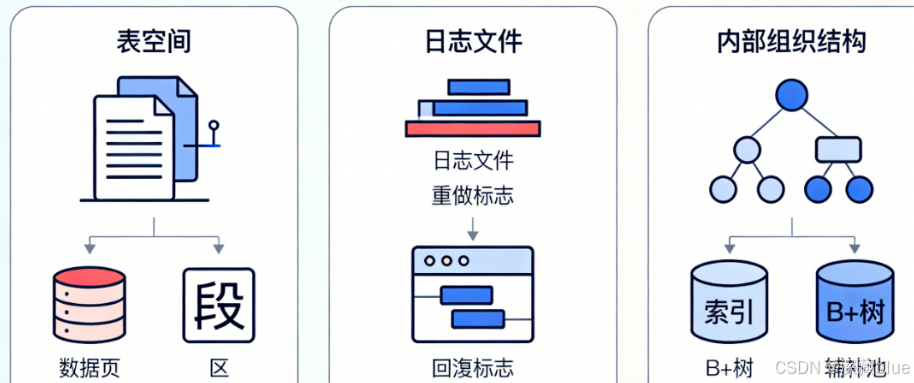

二、InnoDB 物理存储结构

1、InnoDB 表空间

① 系统表空间ibdata1

• 数据字典
• 双写缓冲区
• 变更缓冲区
• undo 等系统数据

② 独立表空间 .ibd（默认开启）

• 一张表一个 .ibd
• 存数据 + 索引
• 方便备份、迁移、空间回收

③ 通用表空间

• 多表共用，可自定义路径。

④ 临时表空间

• ibtmp1临时表使用，重启重建。

2、InnoDB 核心日志

① Redo Log（崩溃恢复）

• ib_logfile0 / ib_logfile1
• 循环写、顺序 I/O 极快
• WAL 机制：先写日志，再刷数据页
• 数据库崩溃，重启自动恢复

② Undo Log（回滚 + MVCC）

• 记录数据旧版本
• 事务回滚
• 实现无锁读

3、InnoDB 内部组织结构

.ibd文件内部是四级结构：
== 段 → 区 → 页 → 行 ==

• 段：索引叶子节点、非叶子节点
• 区：1MB，连续 64 个页
• 页：默认 16KB，InnoDB 最小 I/O 单元
• 行：真实记录，支持多种行格式

行格式（MySQL 5.7+ 默认 DYNAMIC）：

• COMPACT
• DYNAMIC
• COMPRESSED
• REDUNDANT

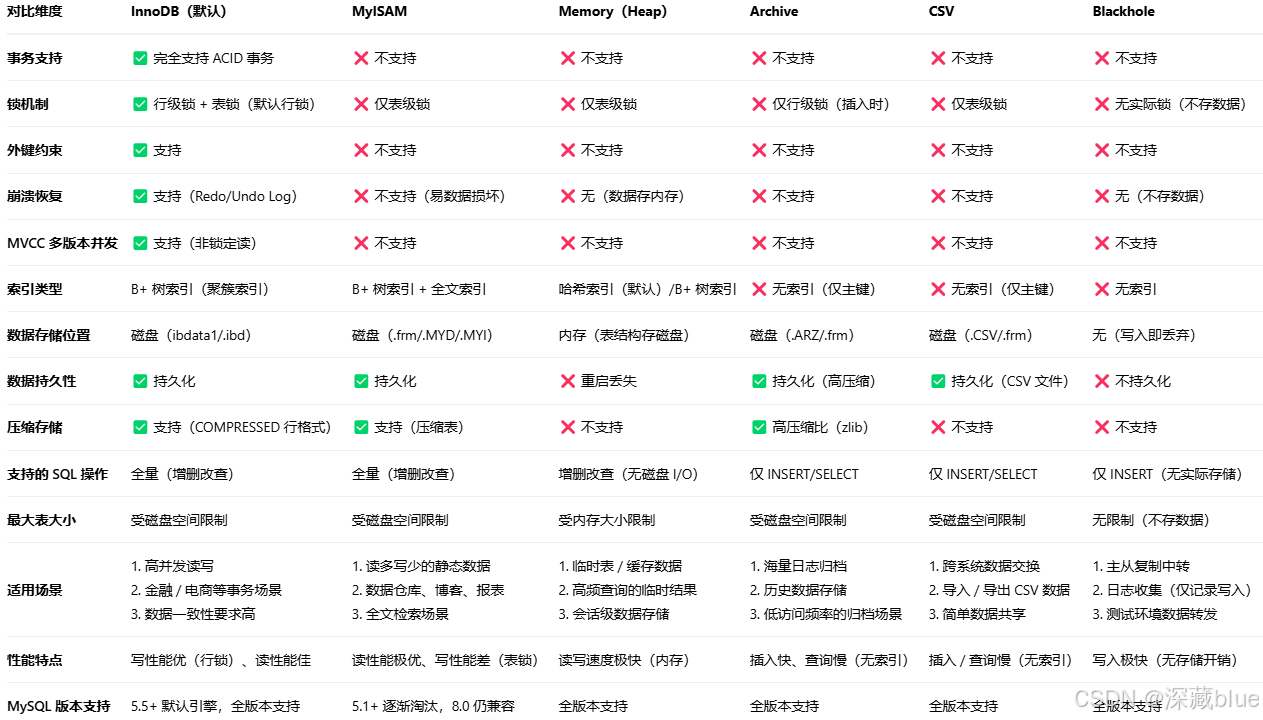

三、MySQL存储引擎详细对比表

存储引擎对比表
