同步发电机突然三相短路暂态过程的Matlab/ Simulink仿真分析。包含内容如下： 1.同步电机突然三相短路的Simulink仿真模型。 2.同步电机突然三相短路的Matlab代码，代码注释齐全。 3.基于simulink模型和Matlab代码的报告：内含仿真波形及其分析，电流（包括定子三相电流和转子励磁绕组、阻尼DQ绕组）波形的FFT分解及其分析，转矩波形及其分析，静态稳定范围的分析等内容共12页。

在电力系统研究中，同步发电机突然三相短路暂态过程的分析至关重要。借助Matlab/Simulink，我们能够高效地对这一复杂过程进行仿真与研究。

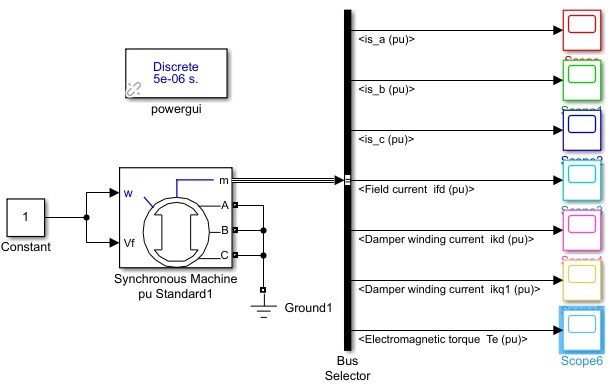

一、同步电机突然三相短路的Simulink仿真模型

搭建Simulink模型是整个研究的基础。在Simulink库中，我们可以找到同步电机相关模块。一般来说，需要构建一个包含同步发电机模块、三相短路模块、测量模块以及连接线路的系统。

首先，从SimPowerSystems库中拖出同步电机模块。该模块能够精确模拟同步电机的电气特性。设置电机的参数，如额定功率、额定电压、额定频率、定子电阻、定子电感等，这些参数是电机特性的关键，准确设置它们对仿真结果的准确性至关重要。

接着，添加三相短路模块。通过设置短路发生的时刻、短路电阻和电抗等参数，来模拟真实的三相短路情况。短路时刻的设置很有讲究，不同的时刻可能导致短路瞬间电机所处的运行状态不同，进而影响暂态过程。

测量模块用于采集我们所关心的物理量，比如定子三相电流、转子励磁绕组电流、阻尼DQ绕组电流以及转矩等。这些测量信号将被输出用于后续的分析。连接各个模块，确保信号流向正确，形成完整的Simulink仿真模型。

二、同步电机突然三相短路的Matlab代码

% 同步发电机突然三相短路仿真代码
% 清除工作空间变量
clear all;
close all;

% 定义仿真参数
T = 0.02; % 仿真时长，单位：秒
dt = 1e-4; % 仿真步长，单位：秒
t = 0:dt:T; % 时间向量

% 同步电机参数设置
Pn = 100e3; % 额定功率，单位：瓦
Vn = 400; % 额定电压，单位：伏
fn = 50; % 额定频率，单位：赫兹
Rs = 0.1; % 定子电阻，单位：欧姆
Lls = 0.01; % 定子漏感，单位：亨利
Lm = 0.2; % 励磁电感，单位：亨利
Llr = 0.01; % 转子漏感，单位：亨利
J = 0.1; % 转动惯量，单位：kg·m^2
D = 0.1; % 阻尼系数

% 计算同步电机其他参数
w0 = 2*pi*fn; % 额定角频率
Ld = Lls + Lm; % d轴电感
Lq = Lls + Lm; % q轴电感
Lfd = Llr + Lm; % 励磁绕组电感

% 初始化变量
ia = zeros(size(t));
ib = zeros(size(t));
ic = zeros(size(t));
ifd = zeros(size(t));
idq = zeros(size(t));
iqd = zeros(size(t));
Te = zeros(size(t));

% 仿真循环
for k = 2:length(t)
    % 这里省略复杂的电机电磁暂态方程计算部分
    % 简单示例：根据上一时刻状态计算下一时刻电流
    ia(k) = ia(k - 1) + dt * (-Rs * ia(k - 1) / Ld + w0 * ib(k - 1));
    ib(k) = ib(k - 1) + dt * (-Rs * ib(k - 1) / Lq - w0 * ia(k - 1));
    % 同理计算其他电流和转矩
    % 实际中应按照电机电磁理论精确计算
    Te(k) = 1.5 * w0 * Lm * (ifd(k) * (ia(k) * sin(0) - ib(k) * cos(0)));
end

% 绘图
figure;
subplot(3,1,1);
plot(t, ia);
title('定子A相电流');
xlabel('时间 (s)');
ylabel('电流 (A)');

subplot(3,1,2);
plot(t, ifd);
title('转子励磁绕组电流');
xlabel('时间 (s)');
ylabel('电流 (A)');

subplot(3,1,3);
plot(t, Te);
title('电磁转矩');
xlabel('时间 (s)');
ylabel('转矩 (N·m)');

代码分析

初始化部分：清除工作空间变量避免干扰，定义仿真时长T和步长dt，创建时间向量t。设置同步电机的关键参数，包括额定功率、电压、频率、电阻、电感等，并根据这些参数进一步计算出其他相关参数，如额定角频率、d轴和q轴电感等。
变量初始化：为存储定子三相电流、转子励磁绕组电流、阻尼DQ绕组电流以及转矩等变量预先分配内存空间并初始化为零向量，以便后续在循环中填充数据。
仿真循环：在循环中，根据电机的电磁暂态方程来计算下一时刻的电流和转矩。这里代码只是简单示例，实际应用中应按照严格的电机电磁理论精确计算。例如计算定子A相电流时，考虑了定子电阻和角频率对电流的影响。
绘图部分：仿真结束后，使用Matlab的绘图函数将定子A相电流、转子励磁绕组电流以及电磁转矩随时间的变化绘制出来，直观展示仿真结果。

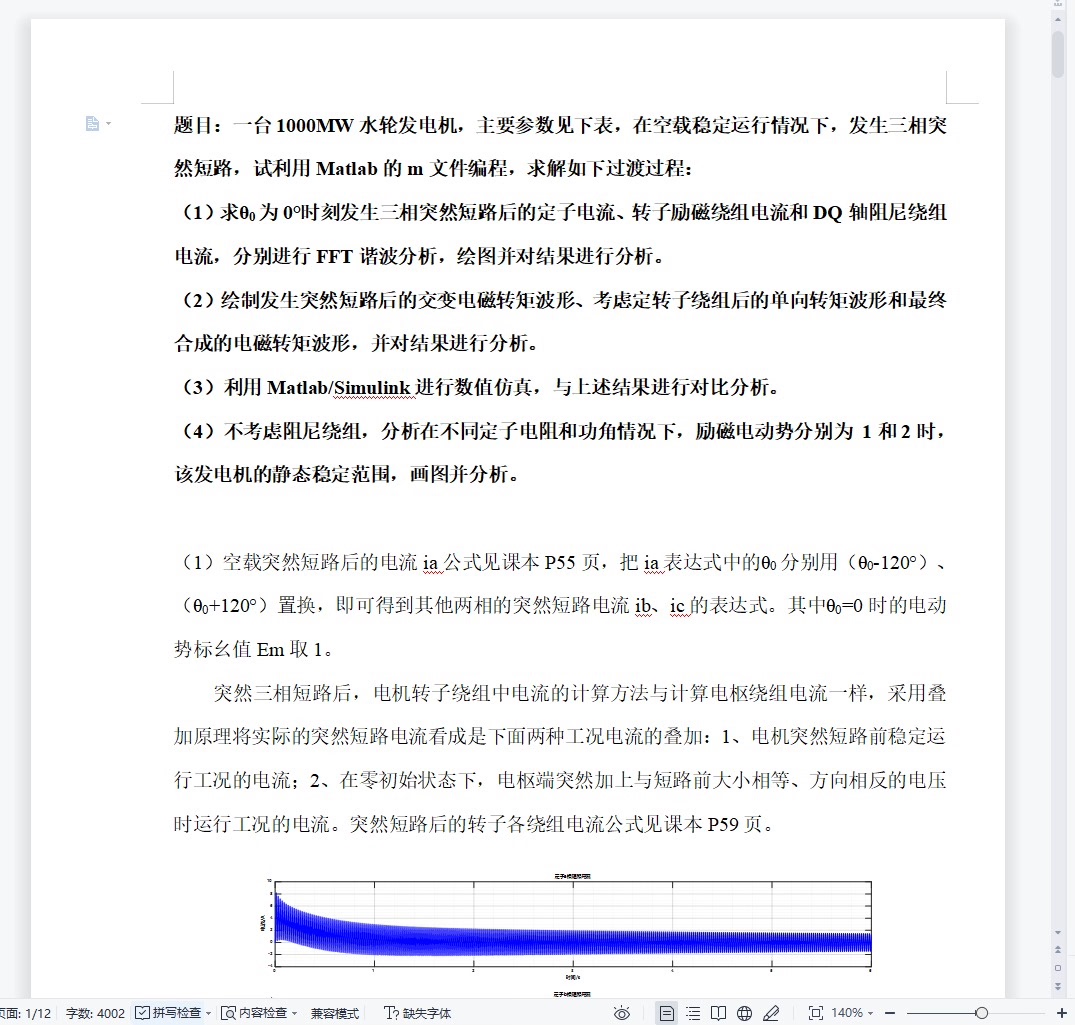

三、基于simulink模型和Matlab代码的报告

（一）仿真波形及其分析

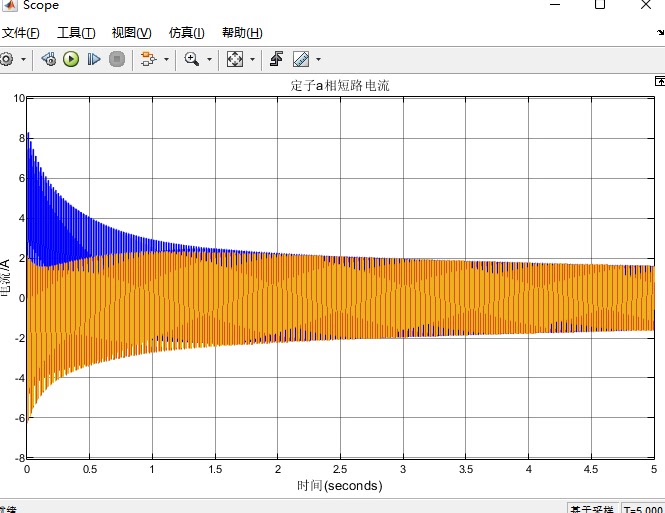

定子三相电流波形：通过Simulink模型和Matlab代码仿真得到的定子三相电流波形，在三相短路瞬间，电流会急剧上升。这是因为短路瞬间，电机的磁链不能突变，导致定子绕组产生很大的感应电动势，进而产生大电流。而且三相电流波形呈现出不对称性，这是由于三相短路瞬间各相绕组所处的位置不同，磁链初始值不同所导致的。在暂态过程中，电流逐渐衰减，这是因为电机内部的电阻消耗能量，使得电流幅值逐渐减小。
转子励磁绕组和阻尼DQ绕组电流波形：短路瞬间，转子励磁绕组电流也会发生变化。由于定子短路电流产生的电枢反应，会影响转子的磁场，导致励磁绕组电流改变。阻尼DQ绕组电流同样会在短路瞬间有明显的变化，其变化趋势与电机的电磁耦合特性相关。这些绕组电流的变化反映了电机内部磁场的动态变化过程。

（二）电流的FFT分解及其分析

对定子三相电流、转子励磁绕组电流和阻尼DQ绕组电流进行FFT分解。从分解结果可以看出，除了基波分量外，还存在一些谐波分量。基波分量反映了电机的正常运行频率特性，而谐波分量的产生与短路暂态过程中的电磁暂态现象有关。例如，短路瞬间的冲击可能导致电流波形畸变，从而产生谐波。通过分析谐波的频率和幅值，可以进一步了解电机在短路暂态过程中的电磁特性变化，为电机的保护和控制提供依据。

（三）转矩波形及其分析

电磁转矩波形在短路瞬间也会有剧烈变化。短路瞬间，由于定子电流的急剧变化，产生的电磁转矩迅速增大，之后随着电流的衰减，转矩也逐渐减小。转矩的变化反映了电机在短路暂态过程中的机电能量转换情况。过大的转矩可能对电机的机械部件造成冲击，因此研究转矩波形对于评估电机在短路情况下的机械稳定性具有重要意义。

（四）静态稳定范围的分析

静态稳定范围是指电机在受到小干扰后能够恢复到原来运行状态的能力范围。通过对同步电机突然三相短路暂态过程的仿真分析，可以评估电机在不同运行条件下的静态稳定性能。例如，改变电机的负载、励磁等参数，观察短路后电机的恢复情况。如果在某个参数范围内，电机能够较快地恢复到稳定运行状态，那么这个范围就是电机的静态稳定范围。准确确定静态稳定范围对于电力系统的安全稳定运行至关重要，能够帮助工程师合理设计和调整电力系统的运行参数，确保系统的可靠性。

综上所述，通过Simulink仿真模型和Matlab代码对同步发电机突然三相短路暂态过程进行深入分析，能够全面了解电机在短路情况下的电气和机械特性变化，为电力系统的研究和设计提供有力支持。
