交错并联Boost PFC仿真电路模型 采用输出电压外环，电感电流内环的双闭环控制方式 交流侧输入电流畸变小，波形良好，如效果图所示 plecs/matlab/simulink仿真模型

在电力电子领域，交错并联Boost PFC（功率因数校正）电路一直是研究的热点。今天咱们就来深入探讨一下这个采用输出电压外环、电感电流内环双闭环控制方式的交错并联Boost PFC仿真电路模型，还会涉及到在plecs、matlab/simulink中的实现哦。

双闭环控制方式解析

这种双闭环控制方式就像是给电路装上了两个“智慧大脑”。输出电压外环负责掌控大局，它的任务是确保输出电压能够稳定在我们期望的值上。比如说，我们希望输出一个稳定的400V直流电压，输出电压外环就会时刻监测实际输出电压，并通过调整控制信号，来让输出电压朝着400V靠拢。

而电感电流内环则专注于细节，它主要负责对电感电流进行精确控制，使得交流侧输入电流畸变小，波形良好。咱们来看段简单的代码示例（以Matlab为例），帮助理解电感电流内环的控制逻辑：

% 假设已经获取到实际电感电流值和参考电流值
actual_current = 5; % 实际电感电流，单位A
reference_current = 6; % 参考电感电流，单位A

% 简单的比例控制
kp = 0.1; % 比例系数
control_signal = kp * (reference_current - actual_current);

在这段代码里，我们首先定义了实际电感电流actualcurrent和参考电流referencecurrent 。然后通过比例控制（一个简单的控制策略示例），利用比例系数kp来计算控制信号control_signal。这个控制信号会被用于调整电路中的某些参数，使得实际电感电流更接近参考电流，从而改善交流侧输入电流的波形。

输出电压外环也可以用类似的方式来理解，只不过它的反馈变量是输出电压，通过类似的控制算法来生成控制信号，进而调整电感电流内环的参考值等参数。

仿真模型搭建（以Matlab/Simulink为例）

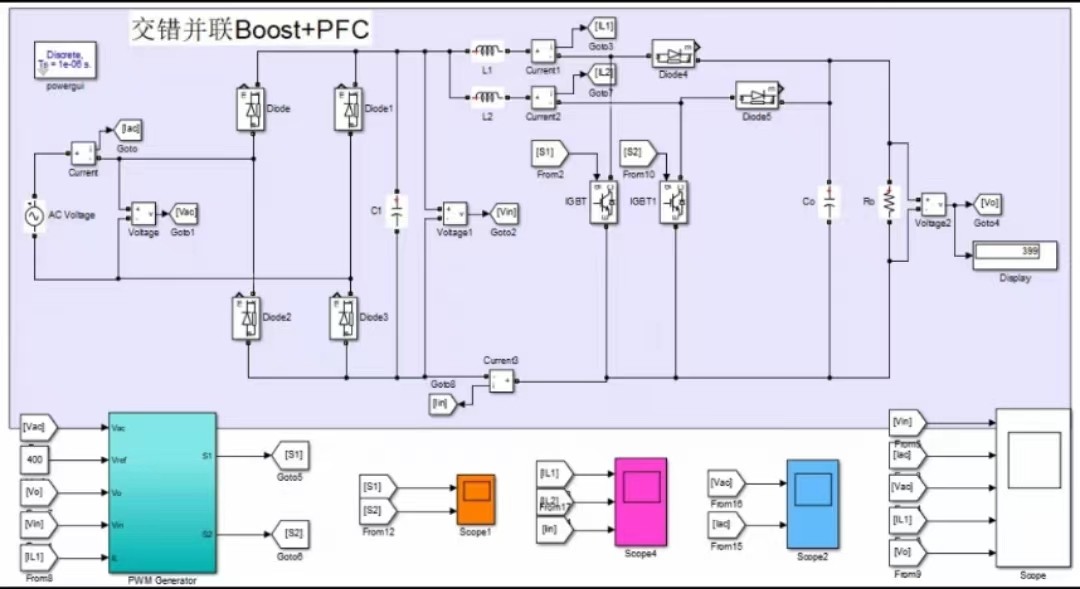

在Matlab/Simulink里搭建这个仿真模型是个有趣的过程。首先，我们要搭建基本的交错并联Boost电路结构。在Simulink库中找到相应的电源模块、电感、电容、开关器件等，按照交错并联Boost电路的拓扑连接起来。

交错并联Boost PFC仿真电路模型 采用输出电压外环，电感电流内环的双闭环控制方式 交流侧输入电流畸变小，波形良好，如效果图所示 plecs/matlab/simulink仿真模型

然后就是实现双闭环控制部分啦。对于输出电压外环，我们可以通过一个电压传感器模块采集输出电压，将其输入到一个PI控制器（在Simulink中有现成的PI Controller模块），这个PI控制器就像刚才代码中的比例控制，只不过多了积分环节，可以消除稳态误差。它的输出作为电感电流内环的参考值。

电感电流内环同样可以用一个电流传感器采集电感电流，与外环传来的参考值一起输入到另一个PI控制器，这个PI控制器的输出用来控制开关器件的占空比，从而实现对电路的控制。

% 简单模拟PI控制器代码
% 假设误差为error，积分项为integral
kp = 0.1;
ki = 0.01;
error = reference - actual;
integral = integral + error * dt; % dt为时间步长
control_output = kp * error + ki * integral;

这段代码模拟了PI控制器的计算过程，在Simulink中，PI Controller模块帮我们实现了类似的功能，通过调整kp和ki的值，可以优化控制效果。

仿真效果与总结

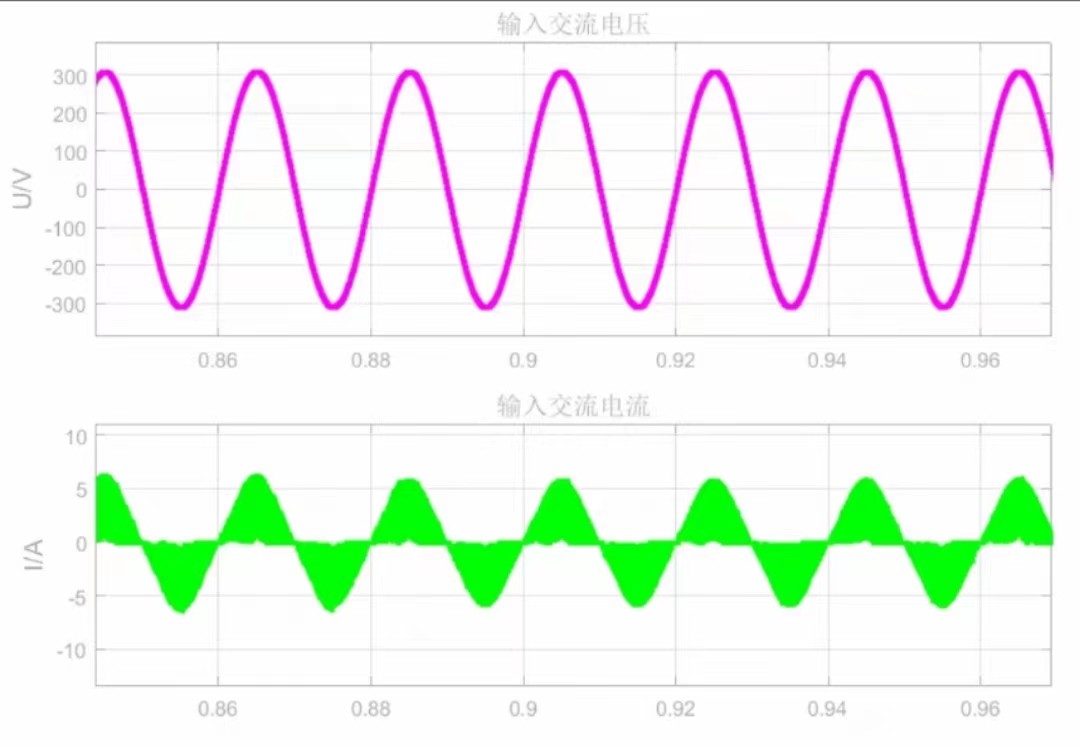

通过在plecs、matlab/simulink中搭建的仿真模型，我们可以清晰地看到，采用这种双闭环控制方式的交错并联Boost PFC电路，交流侧输入电流畸变小，波形良好，就像效果图展示的那样。这种双闭环控制策略有效地提高了功率因数，减少了电流谐波，为电力电子设备的高效稳定运行提供了有力保障。无论是在工业应用还是日常电子产品中，这种技术都有着广泛的应用前景，值得我们深入研究和不断优化。

希望这篇博文能让大家对交错并联Boost PFC仿真电路模型和双闭环控制方式有更深入的理解。欢迎大家一起交流探讨呀！
