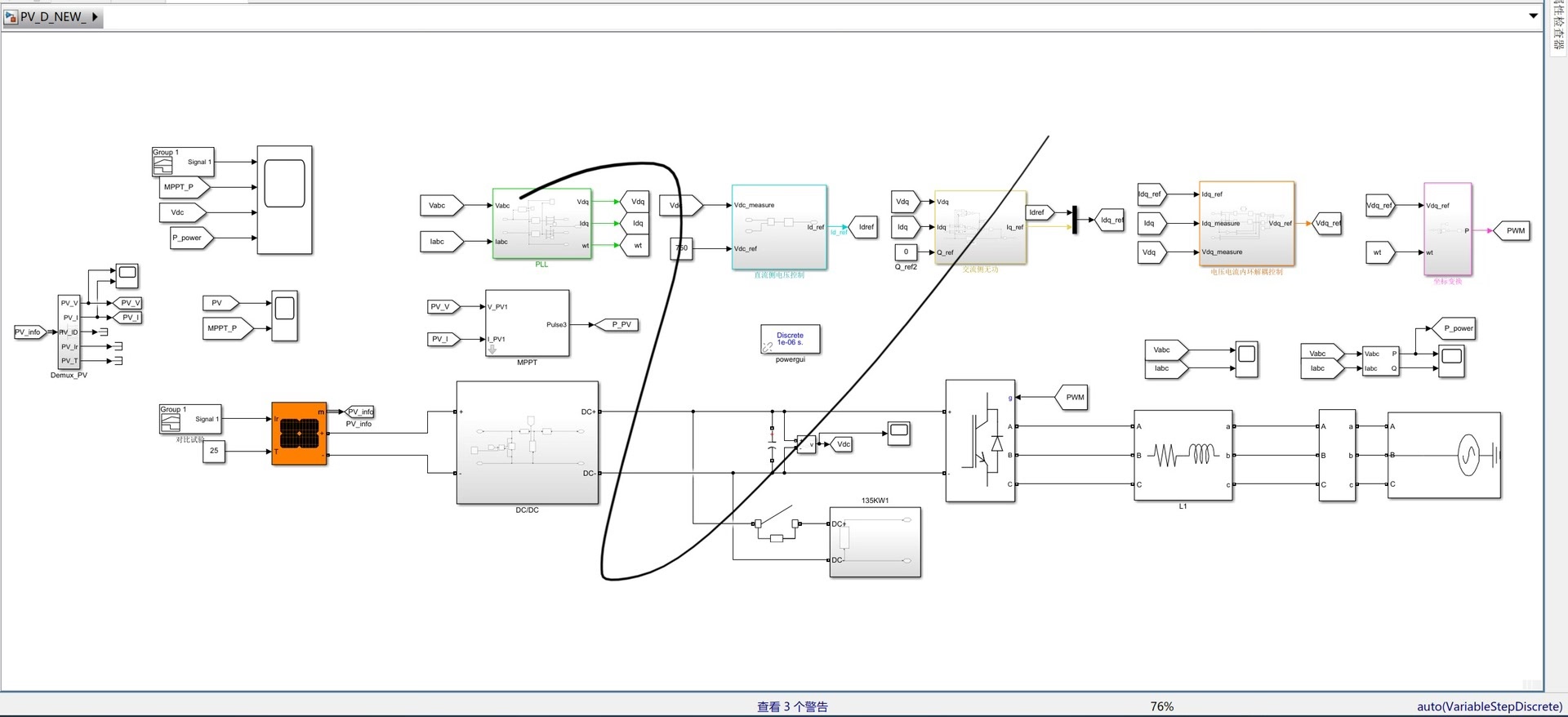

光伏发电三相并网模型 光伏加＋Boost＋三相并网逆变器 PLL锁相环 MPPT最大功率点跟踪控制(扰动观察法) dq解耦控制， 电流内环电压外环的并网控制策略 电压外环控制直流母线电压稳住750V 为了测试控制性能良好 光照强度0-1s为1000；1-2s下降为800；2-3s下降为0；并且在0.5-1s之间突加50KW负载测试系统抗扰性。 可是逆变器潮流反转，整个过程直流母线电压稳定。 THD为2.72%！并网电流波形漂亮！

在可再生能源领域，光伏发电无疑是一颗璀璨的明珠。今天咱就来唠唠光伏发电三相并网模型这个有趣的玩意儿，这里面涉及到光伏 + Boost + 三相并网逆变器的组合，还有 PLL 锁相环、MPPT 最大功率点跟踪控制（扰动观察法），以及 dq 解耦控制，采用电流内环电压外环的并网控制策略。

光伏 + Boost + 三相并网逆变器

光伏板产生的直流电，其电压和功率往往受光照等因素影响不稳定。这时候 Boost 电路就派上用场啦，它能把光伏板输出的电压提升到合适的水平，为后续的并网逆变器做准备。

下面简单用 Python 模拟一下 Boost 电路升压的概念（当然实际硬件电路和这可不一样哈，这里只是便于理解）：

input_voltage = 100  # 假设光伏板初始输出电压
boost_ratio = 2  # 升压倍数
output_voltage = input_voltage * boost_ratio
print(f"经过 Boost 电路后，输出电压为: {output_voltage}V")

在这个简单模拟里，我们把光伏板输出电压 inputvoltage 乘以 boostratio 升压倍数，就得到了类似 Boost 电路升压后的输出电压。实际的 Boost 电路可复杂得多，涉及电感、电容、开关管等元件的协同工作。

光伏发电三相并网模型 光伏加＋Boost＋三相并网逆变器 PLL锁相环 MPPT最大功率点跟踪控制(扰动观察法) dq解耦控制， 电流内环电压外环的并网控制策略 电压外环控制直流母线电压稳住750V 为了测试控制性能良好 光照强度0-1s为1000；1-2s下降为800；2-3s下降为0；并且在0.5-1s之间突加50KW负载测试系统抗扰性。 可是逆变器潮流反转，整个过程直流母线电压稳定。 THD为2.72%！并网电流波形漂亮！

并网逆变器则是将 Boost 电路输出的直流电逆变成与电网同频同相的交流电，实现电能的并网传输。

MPPT 最大功率点跟踪控制（扰动观察法）

光伏板的输出功率会随着光照强度和温度等条件变化，为了让光伏板始终工作在最大功率点附近，MPPT 技术就至关重要。这里用的是扰动观察法，它的原理简单来说，就是通过不断地扰动光伏板的工作电压，观察功率的变化方向，从而朝着功率增加的方向调整电压。

假设我们用 Python 来模拟这个扰动观察的过程：

# 初始化参数
voltage = 100
power = 1000
step = 1
direction = 1  # 1 表示增加电压， -1 表示降低电压

while True:
    new_voltage = voltage + step * direction
    # 这里简单假设功率和电压关系，实际很复杂
    new_power = - (new_voltage - 120) ** 2 + 1500
    if new_power > power:
        power = new_power
        voltage = new_voltage
    else:
        direction = -direction
    print(f"当前电压: {voltage}V, 当前功率: {power}W")

在这个模拟中，我们通过不断调整 voltage 并观察 power 的变化来模拟扰动观察法寻找最大功率点。实际应用中，要准确测量光伏板的电压、电流来计算功率，并且考虑各种复杂的工况。

PLL 锁相环与 dq 解耦控制

PLL 锁相环用于精确跟踪电网的频率和相位，确保并网逆变器输出的交流电与电网完美同步。而 dq 解耦控制则是将三相交流系统转换到 dq 旋转坐标系下，实现对电流的独立控制，提高系统的动态性能。

% 简单的 PLL 锁相环模拟
fs = 1000; % 采样频率
t = 0:1/fs:1;
grid_voltage = sin(2*pi*50*t); % 模拟电网电压

theta = 0;
k_p = 0.1;
k_i = 0.01;
for n = 2:length(t)
    error = grid_voltage(n) * cos(theta);
    theta_dot = k_p * error + k_i * sum(error);
    theta = theta + theta_dot / fs;
end

在这个 Matlab 代码里，我们简单模拟了 PLL 锁相环通过不断调整 theta 来跟踪电网电压相位的过程。kp 和 ki 分别是比例和积分系数，用于调整锁相环的响应速度和稳定性。

电流内环电压外环的并网控制策略

这种控制策略里，电压外环的主要任务是稳住直流母线电压，这里设定为 750V。通过调节电压外环的输出作为电流内环的参考值，电流内环再精确控制并网电流，实现电能的稳定传输。

# 电压外环简单模拟
desired_voltage = 750
current_voltage = 700
kp_voltage = 0.1
ki_voltage = 0.01
integral = 0
for _ in range(100):
    error = desired_voltage - current_voltage
    integral += error
    output = kp_voltage * error + ki_voltage * integral
    current_voltage += output
    print(f"当前直流母线电压: {current_voltage}V")

这个 Python 代码模拟了电压外环不断调整 currentvoltage 使其接近 desiredvoltage 的过程，通过比例积分控制来减小误差。

测试与结果

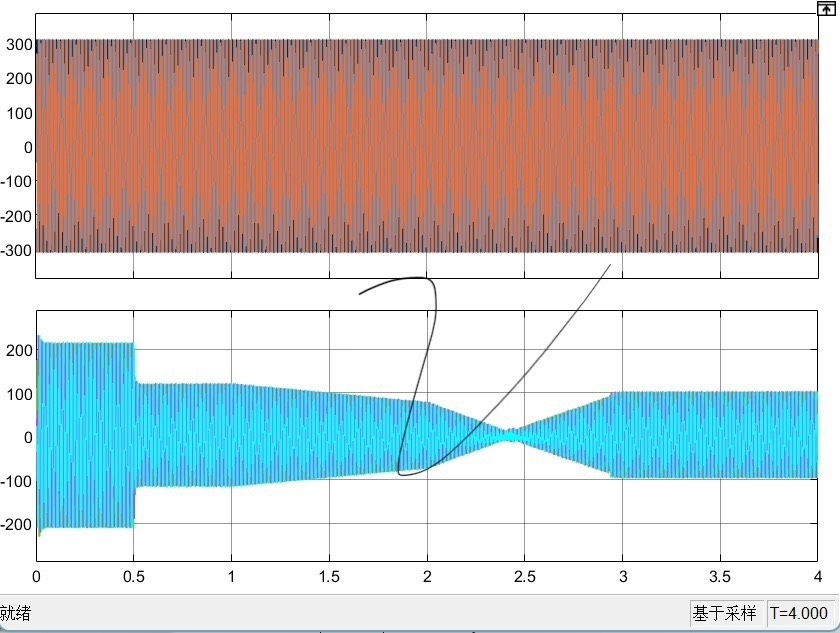

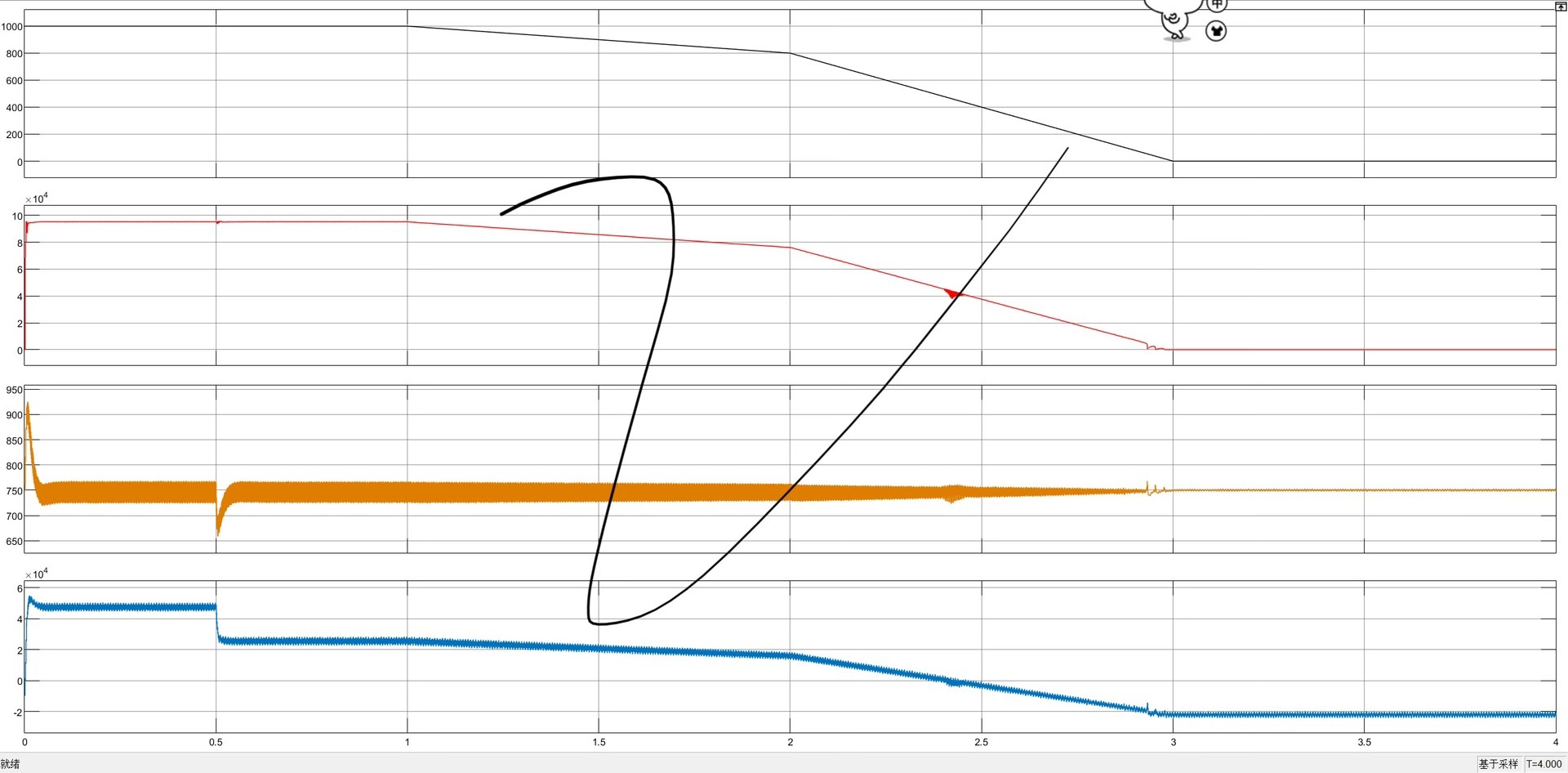

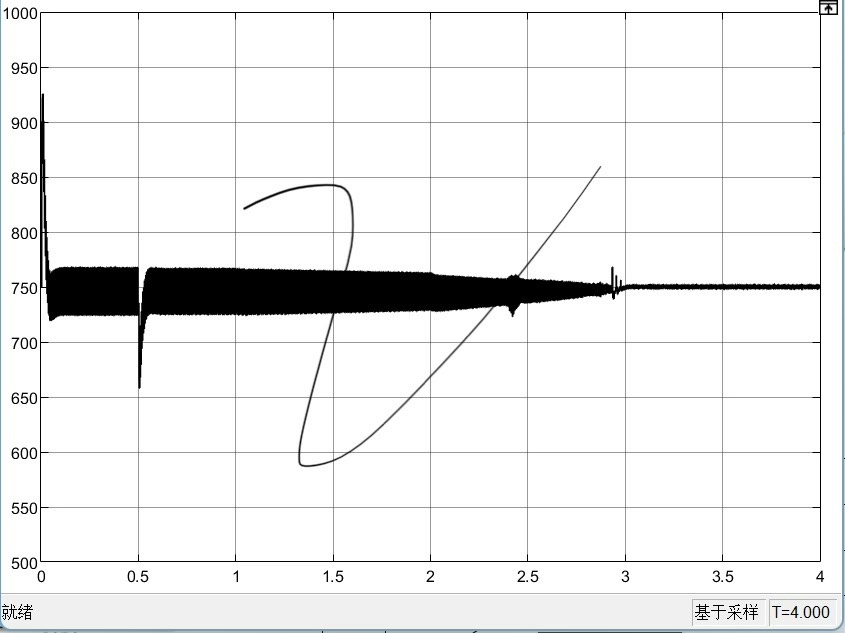

为了测试控制性能良好，设定光照强度在 0 - 1s 为 1000；1 - 2s 下降为 800；2 - 3s 下降为 0；并且在 0.5 - 1s 之间突加 50KW 负载测试系统抗扰性。结果令人惊喜，虽然逆变器潮流反转，但整个过程直流母线电压稳定，THD 为 2.72%，并网电流波形漂亮！这表明我们构建的光伏发电三相并网模型及其控制策略在复杂工况下能保持良好的性能，为高效、稳定的光伏发电并网提供了有力保障。

咱在探索光伏发电三相并网模型的道路上，每一个环节都像是解开一个神秘的谜题，通过不断地研究和实践，才能让可再生能源更好地为我们所用。希望今天分享的这些内容能给大家带来一些启发！
