Matter协议栈分层深度剖析：为什么它能打通所有智能家居品牌？

引言：一次开发，通吃三大生态

假设你是一个嵌入式工程师，老板说："我们要做一款智能门锁，必须同时兼容苹果HomeKit、Google Home、亚马逊Alexa三大生态。"传统方案意味着什么？分别对接三个SDK，维护三套代码，通过三次认证——这是三个月起步的工作量，还不包括后续的维护成本。

但Matter协议说：一次开发，通吃所有生态。

这不是天方夜谭。苹果、Google、亚马逊、三星、小米、华为……这些曾经各自为政的智能家居巨头，如今都站在了同一个协议旗下。2024年，已有超过3000款设备通过Matter认证，从灯泡到门锁，从温控器到摄像头，都在用同一种"语言"对话。

核心问题来了：Matter是如何做到的？

答案藏在协议栈的分层设计中。Matter不做"重新发明轮子"的事，它不取代Wi-Fi或Thread，而是定义了一套所有设备都能理解的应用层语言。就像英语成为国际通用语言，不是因为它取代了各国母语，而是所有人都学会了用英语交流。

本文将从协议栈分层的视角，拆解Matter的底层逻辑。文章面向有嵌入式开发经验的工程师，目标是让你搞懂三个问题：为什么不同品牌的设备能互相通信？协议栈各层如何协作？基于nRF Connect SDK开发时有哪些关键点？

---

第一层：顶层视角——Matter架构全景图

1.1 Matter在协议栈中的位置

Matter 的口号是 “All over IP”。理解Matter的第一步，是搞清楚它在OSI模型中的定位。Matter是一个应用层协议，它建立在IPv6之上，通过UDP/TCP传输数据，底层可以跑在Wi-Fi、Thread或以太网的任何一种网络上。

这意味着什么？意味着Matter设备不需要特殊的网关——只要你的设备能接入IP网络，它就具备了运行Matter的基本条件。Thread设备通过边界路由器接入Wi-Fi网络，以太网设备直接连入家庭路由器，Wi-Fi设备更是原生支持。所有这些设备在应用层使用同一种协议，数据格式完全一致。

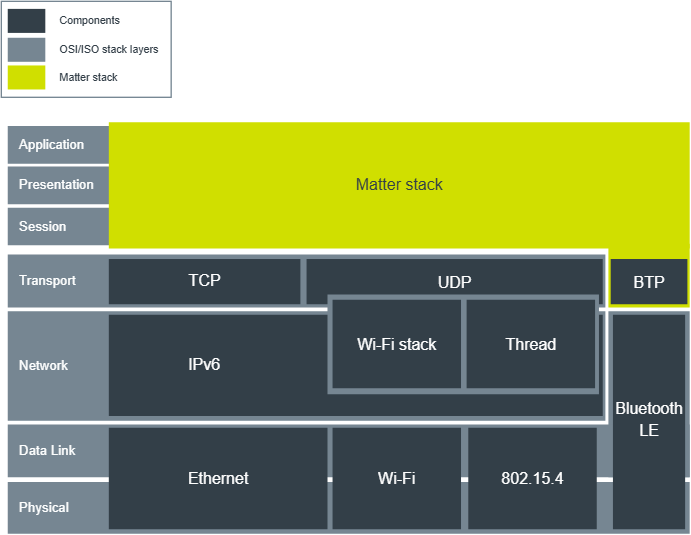

如下图所示，Matter 将传统的 会话层 (Session)、表示层 (Presentation) 和 应用层 (Application) 统一封装在黄色的 “Matter stack” 中。

我们可以从下往上，看 Matter 是如何利用现有技术构建的：

底层：多样化的物理连接（Physical & Data Link）

• Ethernet (以太网)： 适用于网关、电视等大带宽固连设备。
• Wi-Fi： 适用于摄像头、智能插座等需要高带宽的设备。
• 802.15.4 (Thread)： 专门为低功耗、低带宽的小型设备（如传感器、门锁）设计的网状网络协议。
• Bluetooth LE： 注意看图片右侧，BLE 主要用于 BTP (Bluetooth Transport Protocol)，这在 Matter 中通常只用于配网（Commissioning）——即你拿手机靠近新买的灯泡，通过蓝牙把 Wi-Fi 密码或 Thread 凭证传给它，一旦连上网，蓝牙功成身退。

中层：一切皆 IPv6（Network & Transport）

• 这是 Matter 最牛的地方。它强制要求使用 IPv6。
• IPv6 提供了海量的地址，让每个智能家居设备在本地网络（甚至远程）都有唯一的身份，不再依赖复杂的协议转换网关。
• TCP/UDP： 大多数控制指令通过 UDP 发送以追求低延迟，而大数据量或可靠传输则使用 TCP。

顶层：Matter Stack（Application）

• 这里定义了设备的“行为”。比如：一个“灯”必须有“开关”和“亮度”属性。
• 无论这个灯是哪个品牌的，只要它符合 Matter 的 Application 层规范，苹果的 HomeKit、谷歌的 Google Home 和亚马逊的 Alexa 都能听懂它的语言。

---

1.2 为什么这样设计？（对开发者和用户的意义）

1. 互操作性 (Interoperability)： 这是 Matter 的终极目标。买回来的设备只要贴了 Matter 标签，就不用担心它只支持小米还是只支持涂鸦。
2. 安全性 (Security)： Matter 借鉴了大量的互联网安全成熟经验（如加密、认证），确保设备与设备之间的通信是端到端加密的。
3. 可靠性： 尤其是 Thread 的引入，使得网络具备自我修复能力。如果家里一个路由节点断了，信号会自动绕路，不再像以前的中心化方案那样导致全屋设备掉线。

1.3 进一步解析：为什么是IPv6？

Matter选择IPv6而非IPv4，有深层次的技术考量。IPv6提供了几乎无限的地址空间，理论上可以为地球上每一粒沙子分配一个IP地址。对于需要大规模部署的智能家居场景，这意味着每个设备都可以拥有一个唯一的公网地址，无需NAT转换，简化了网络拓扑。

更重要的是，IPv6原生支持多播，这对于智能家居设备之间的发现和通信至关重要。当你打开手机App控制一组灯泡时，App只需要发送一条多播消息，同一网络下的所有灯泡就能同时收到控制指令。在IPv4环境下，实现类似功能需要依赖复杂的广播或组播配置，而IPv6将多播作为一等公民支持。

1.4 三种底层传输方式的定位

Matter规范目前重点关注三种链路层技术：Matter over Wi-Fi、Matter over Thread和Matter over Ethernet。这三种方式各有分工，共同构成了Matter的"交通网络"。

• Wi-Fi适合需要高带宽的设备，如智能摄像头、流媒体音箱。它直接通过家庭路由器接入互联网，无需额外网关，延迟低，但功耗相对较高。
• Thread专为低功耗设备设计，是一种完全无线Mesh网络协议。基于IEEE 802.15.4标准，Thread支持设备自组网，每个设备都可以作为路由器中继数据，覆盖范围广且稳定性高。它特别适合电池供电的传感器、门锁、灯泡等设备。
• 以太网则适合固定位置的设备，如智能电视、游戏主机，提供最稳定的连接和最高的带宽。

这三种传输方式对应用层完全透明。你的门锁应用不需要关心底层用的是Wi-Fi还是Thread，它只知道通过Matter协议与控制器通信。这种设计让开发者可以专注于业务逻辑，而不必为每种网络技术单独适配。

---

第二层：数据模型——设备的"身份证"

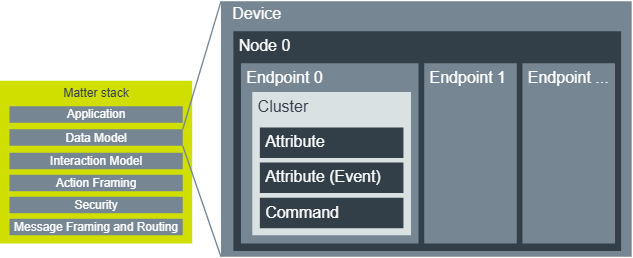

2.1 三级结构：Node-Endpoint-Cluster

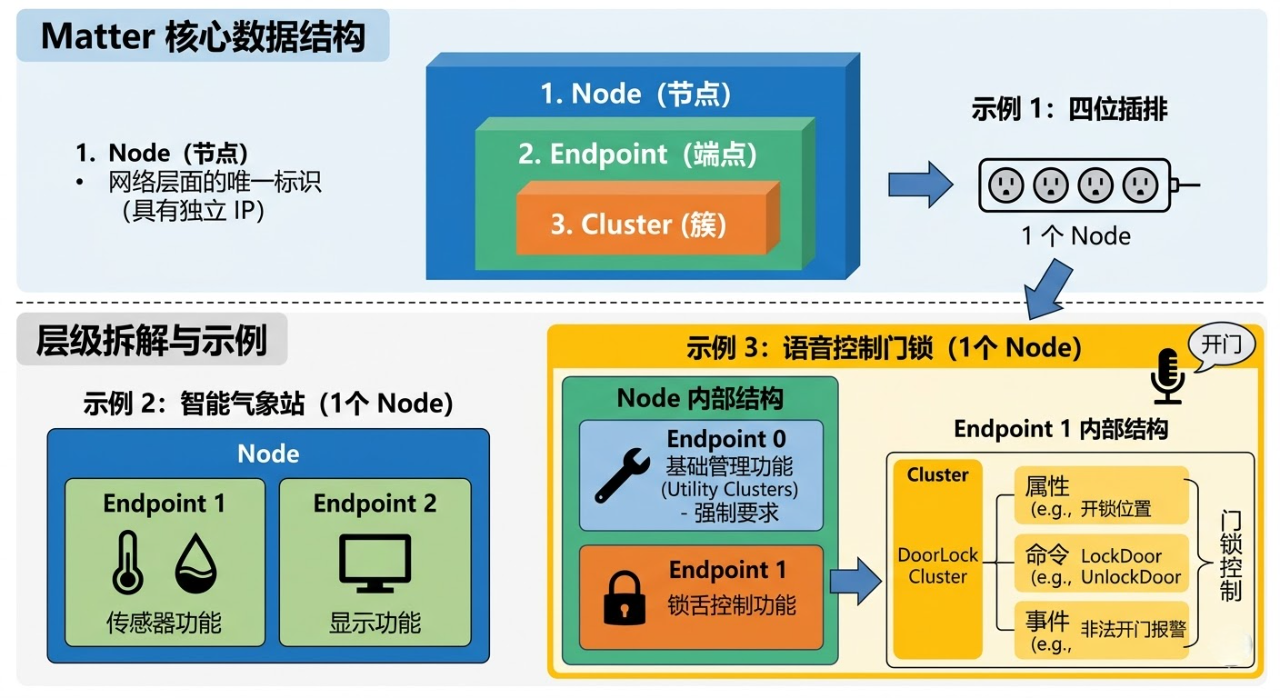

数据模型是Matter互操作性的基石。Matter定义了一套严格的数据结构，确保不同厂商的设备能够"说同一种语言"。这套结构分为三个层级：Node（节点）、Endpoint（端点）和Cluster（簇）。

Node是Matter网络中的单个设备实例。每个Node拥有一个唯一的64位节点ID，可以在网络中独立寻址。一个物理设备可能包含多个Endpoint，例如一个集成了温湿度传感器和显示屏的智能气象站，可能被建模为两个Endpoint：一个负责传感器功能，一个负责显示功能。

每个Node包含一个或多个Endpoint。Endpoint是功能封装的最小单元，代表设备上的一个逻辑功能模块。以一个语音控制门锁为例，一个Endpoint可能包含控制锁舌操作的功能集，另一个Endpoint可能包含管理温度传感器的功能模块。这种设计允许将复杂设备拆分为多个独立管理的小模块。

Endpoint 0是一个特殊的端点，始终专用于Matter的实用簇（Utility Clusters），提供设备基础管理功能，如设备信息查询、网络配置等。这是每台Matter设备唯一强制要求的端点。

Endpoint由一个或多个Cluster组成。Cluster是属性、命令和事件的逻辑分组，代表一个具体的功能单元。例如，DoorLock Cluster包含开锁位置移动的属性集、LockDoor和UnlockDoor命令，以及非法开门时的报警事件。所有这些元素围绕"门锁控制"这一核心功能组织在一起。

2.2 Cluster的三要素：Attribute-Command-Event

Cluster是Matter数据模型的核心概念，它将相关的功能封装在一起，确保不同厂商的设备在实现同一类功能时遵循相同的规范。Cluster包含三种核心元素：属性、命令和事件。

属性是表示物理量或状态的数据实体。属性有两种存在形式：静态存储和动态计算。静态存储的数据固化在设备内存中，如设备型号、序列号等永久信息。动态计算的数据按需实时生成，如当前电量百分比、传感器采样值等瞬态数据。以恒温器为例，其CurrentTemperature属性可能是从ADC采集的原始数据，也可能是经过滤波算法处理后的有效值。

命令是用于触发其他设备产生特定行为的操作指令。命令具有方向性，通常由客户端簇向服务端簇发起。命令支持同步响应和异步通知。同步响应在命令执行完毕后立即返回结果，如获取执行状态；异步通知用于长周期任务，启动任务后先返回确认，任务完成后再发送完成事件。以门锁设备为例，LockDoor命令会驱动电机完成机械闭锁动作，Self-Test命令可启动内部传感器自检流程。

事件是一种特殊的属性类型，用于表征设备状态的变更记录。事件具有双重特性：即时通知和历史追溯。当设备状态发生预设条件变化时立即广播，如烟雾浓度突破阈值；同时以日志形式存储过往关键状态变迁，如最近五次门锁开启时间戳。事件采用分级报告机制，支持紧急事件立即上报和普通事件定期汇总。

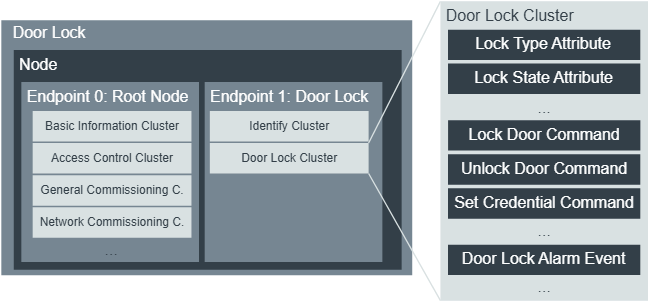

2.3 门锁案例：DoorLock Cluster完整解析

让我们以门锁设备为例，深入理解Cluster的实际定义。DoorLock Cluster是Matter规范中定义最完整的Cluster之一，涵盖了智能锁的方方面面。

从属性角度看，DoorLock Cluster包含了一系列描述锁状态和配置的字段。LockType属性定义锁的物理类型，如死锁、把手锁等。LockState属性实时反馈锁的当前状态，包括锁定、解锁、运动中等状态值。DoorState属性描述门的状态，是打开、关闭还是未知状态。此外还有最大尝试次数、报警阈值等配置属性。

从命令角度看，DoorLock Cluster提供了丰富的控制指令。LockDoor和UnlockDoor是最基本的开锁和关锁命令。SetCredential用于设置开锁凭证，如PIN码、生物特征等。GetCredentialLog用于获取凭证操作日志。SetOperatingMode可以设置锁的工作模式，如隐私模式（只能从室内手动开锁）或正常模式。

从事件角度看，DoorLock Cluster定义了多种告警事件。DoorLockAlarm事件在发生异常情况时触发，如机械卡死、PIN验证失败次数超限、强行撬锁等。每个事件都带有时间戳和详细的状态码，便于后续追溯和分析。

2.4 互操作性的秘密：统一的规范文档

为什么不同厂商的门锁都能被苹果Home和谷歌Home正确控制？秘密在于CSA联盟（连接标准联盟）发布的《Matter应用集群规范》。这份规范详细定义了每个Cluster的功能边界、属性类型、命令格式和事件语义。

厂商在开发Matter设备时，必须严格按照规范实现Cluster的功能。规范定义了哪些属性是必须的，哪些是可选的；命令的参数格式是什么，返回值代表什么含义；事件在什么条件下触发，数据字段如何编码。所有这些细节都有严格规定，确保任何控制端（Controller）都能正确理解任何设备端（Server）的行为。

这就像USB协议的物理层规范：无论你用的是苹果鼠标还是罗技鼠标，操作系统都知道如何与之交互，因为它们都遵循相同的USB HID（人机交互设备）规范。Matter的Cluster规范起到了类似的作用，为智能家居设备定义了统一的"软件接口"。

---

第三层：交互模型——设备间的"对话规则"

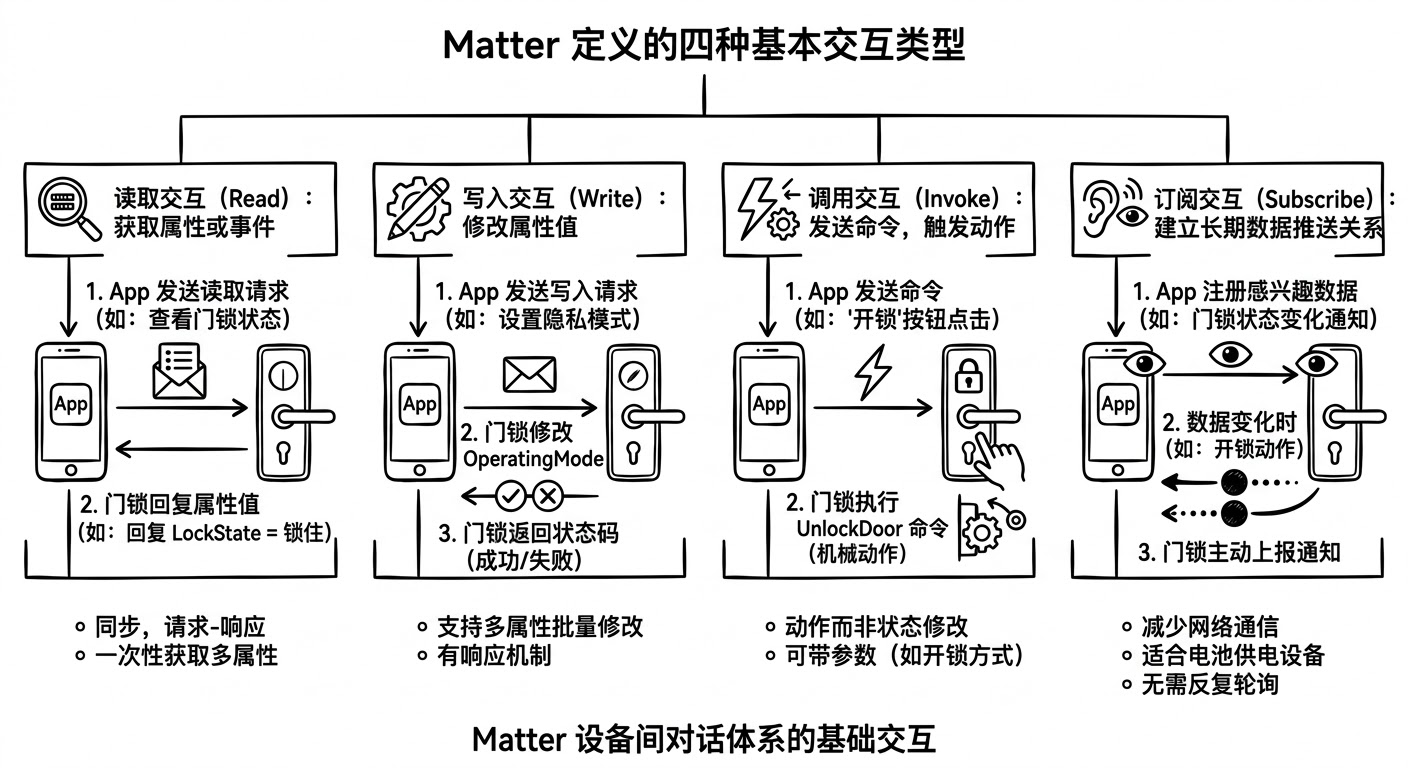

3.1 四种交互类型

交互模型定义了客户端设备与服务器设备之间如何交换数据。Matter定义了四种基本的交互类型：读取、写入、调用和订阅。每种交互类型对应不同的通信场景，共同构成了Matter设备间的完整对话体系。

• 读取交互用于获取属性或事件的值。当你打开手机App查看门锁状态时，App向门锁发送读取请求，门锁回复当前的LockState属性值。读取交互可以一次性获取多个属性，如同时读取LockState、DoorState和BatteryLevel。读取操作是同步的，请求发出后等待响应返回。

• 写入交互用于修改属性的值。当你通过App将门锁设置为隐私模式时，App向门锁发送写入请求，修改DoorLock Cluster的OperatingMode属性。写入操作可以包含多个属性的批量修改。写入交互支持响应机制，设备执行完毕后返回状态码，告知操作是否成功。

• 调用交互用于发送命令。与读取写入操作属性不同，调用操作触发的是动作而非状态修改。当你点击App上的"开锁"按钮时，App向门锁发送UnlockDoor命令，门锁执行开锁机械动作。调用操作可以带有参数，如指定开锁方式（指纹、密码、卡片等）。

• 订阅交互用于建立长期的数据推送关系。传统的读取操作需要控制端反复轮询，而订阅交互允许控制端注册感兴趣的属性或事件，当这些数据发生变化时，设备主动上报。订阅机制大大减少了网络通信量，对电池供电的设备尤为重要。你设置门锁状态变化时通知你，之后每次开锁动作都会自动收到推送。

3.2 事务、动作与消息的层级关系

理解Matter交互的另一个关键是搞清楚事务、动作和消息这三个层级的粒度关系。

一个事务（Transaction）代表一个完整的交互过程，可能包含多个步骤。例如"先读取锁状态，再执行开锁，然后订阅状态变化"这三个步骤组成一个完整的事务。事务是逻辑上的划分，对应用户的一个操作意图。

一个动作（Action）是事务中的最小操作单元。每个动作对应一个具体的操作，如读取单个属性、写入单个属性、调用单个命令等。动作是协议层面的概念，对应Matter规范中定义的一个交互操作。

一个消息（Message）是网络传输的基本单元。每个动作可能通过一个或多个消息传递。简单的动作如读取单个属性，可能只需要一个请求消息和一个响应消息。复杂的动作如订阅交互，可能涉及多次消息交换，包括建立订阅关系、定期数据上报、取消订阅等。

这种层级设计让Matter协议既灵活又高效。简单的场景可以用单消息完成，复杂的场景可以拆分为多个消息序列。开发者不需要关心消息的细节，Matter协议栈会自动处理分片、重传、确认等底层逻辑。

3.3 定时交互：安全增强机制

在Matter的交互模型中，定时交互（Timed Interaction）是一种特殊的安全机制，用于防止重放攻击。想象一个场景：你通过手机远程开锁，指令在网络传输过程中被攻击者截获。如果攻击者重复发送这条指令，就能在你不知情的情况下开门。

定时交互的设计解决了这个问题。当发送敏感命令时，交互分为两个阶段。
第一阶段，发送方先发送一个Timed Request消息，包含一个时间窗口（如5秒）。接收方确认可以在这个时间窗口内执行命令。
第二阶段，发送方在确认后才发送实际的命令消息。接收方只接受在时间窗口内的命令，超时的命令将被拒绝。

这种设计确保了即使攻击者截获了命令，也无法在很长时间后重复使用，因为命令的有效期被严格限制在数秒之内。同时，时间窗口的存在也给合法操作留出了足够的响应时间。

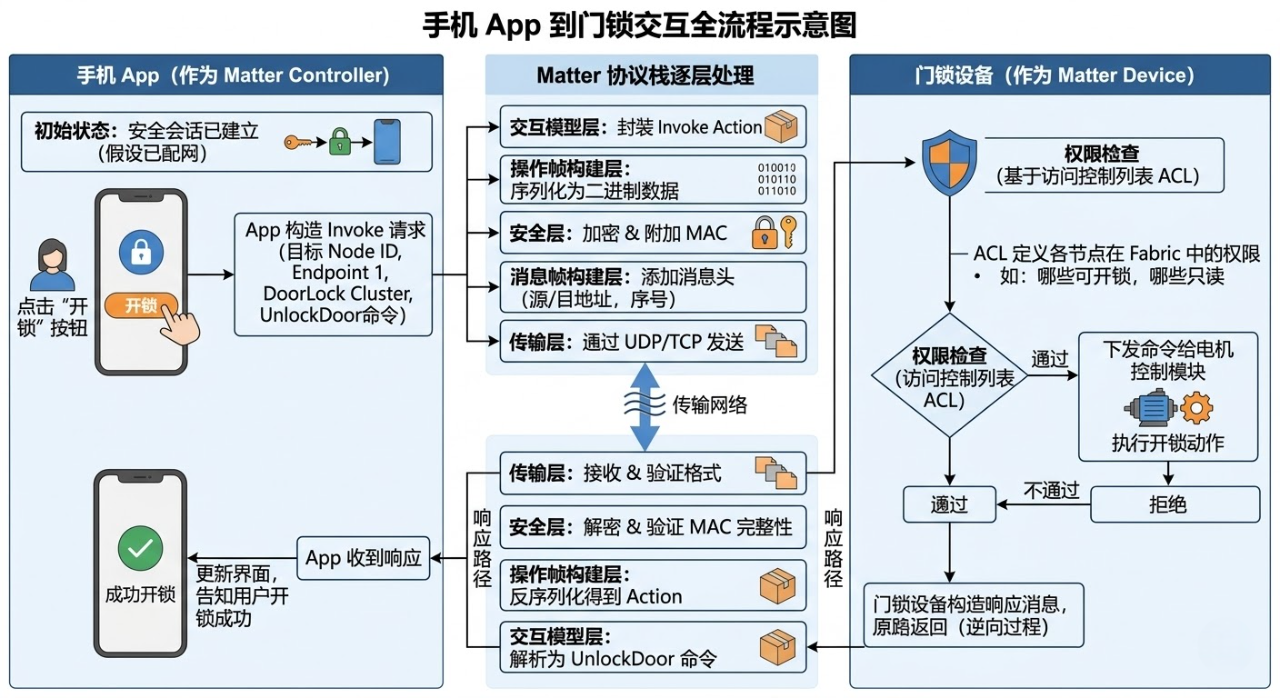

3.3 门锁远程开锁的完整交互流程

让我们通过一个完整的例子，追踪从手机App到门锁设备的交互全过程。

初始状态下，手机App作为Matter Controller，门锁作为Matter Device。当用户点击App上的开锁按钮时，App首先检查是否已与门锁建立安全会话。如果没有，需要先完成配网流程（这在后面章节详述）。假设会话已建立，App构造一个Invoke交互请求，指定目标节点ID、端点ID（通常是1）和DoorLock Cluster的UnlockDoor命令。

请求通过Matter协议栈逐层处理。交互模型层将开锁动作封装为Invoke Action。操作帧构建层将Action序列化为二进制数据。安全层对数据进行加密并附加MAC。消息帧构建层添加消息头，包含源地址、目标地址、消息序号等信息。传输层通过UDP/TCP发送消息。

门锁设备收到消息后，过程逆向进行。传输层接收数据包，验证消息格式。安全层解密数据，验证MAC完整性。操作帧构建层反序列化得到Action。交互模型层解析Action，识别为UnlockDoor命令。

在执行开锁动作之前，门锁设备还会进行权限检查。通过访问控制列表（ACL），确认发送方是否有权执行开锁操作。ACL中定义了每个Fabric中各个节点的权限，如哪些节点可以开锁，哪些节点只能读取状态。权限检查通过后，命令才被下发给电机控制模块执行开锁动作。

执行完毕后，门锁设备构造响应消息，沿原路返回给手机App。App收到响应后更新界面，告知用户开锁成功。整个交互过程完成。

---

第四层：安全机制——两把"锁"的分工

4.1 Matter的加密基础：AES-CCM

安全是Matter协议的核心设计目标之一。Matter使用128位AES-CCM算法来加密数据，提供机密性和完整性的双重保护。AES-CCM是AES计数器模式（CTR）和CBC-MAC的组合，被广泛用于Wi-Fi（IEEE 802.11i）和Zigbee等标准中，安全性经过充分验证。

但加密只是手段，核心问题是：通信双方如何获得加密密钥？Matter根据不同的应用场景，定义了两种会话建立方式：密码认证会话建立（PASE）和证书认证会话建立（CASE）。这两种方式分别解决了不同阶段的安全需求。

4.2 PASE：配网阶段的"临时密码锁"

PASE（Password-Authenticated Session Establishment）用于设备配网阶段。当一个新设备第一次加入网络时，它还没有任何证书或密钥，如何确保只有授权用户才能将其加入网络？PASE的答案是使用设置密码（Setup Passcode）。

PASE基于SPAKE2+算法实现。SPAKE2+是一种密码认证的密钥交换协议，特点是不需要在网上传输实际密码。即使攻击者截获了网络流量，也无法从中推导出密码。密码验证通过一个预计算的"密码验证器"（Verifier）进行，设备预先存储这个验证器，配网时用户输入密码，系统自动完成验证。

配网过程中，设备会广播或展示一个8位数的简单密码（Passcode）和一个12位的识别码（Discriminator）。用户通过手机App输入这些信息，App与设备完成PASE握手，建立加密会话，获取网络凭证。整个过程类似手机连接Wi-Fi时输入密码，但安全性更高，因为密码本身不在网络上传输。

PASE的设计考虑到了嵌入式设备的限制。小型设备可能没有足够的算力实时计算SPAKE2+的密码验证器，因此Matter允许在设备出厂前预先计算好验证器并存储。设备只需要存储几十字节的验证器数据，配网时直接使用，大大降低了计算和存储负担。

4.3 CASE：日常通信的"身份证验证锁"

CASE（Certificate-Authenticated Session Establishment）用于设备配网完成后的日常通信。一旦设备通过PASE加入网络，它会获得一个节点操作证书（Node Operational Certificate，简称NOC）和对应的私钥。之后的所有通信都通过CASE建立安全会话。

CASE基于证书链验证机制。每个设备在出厂时都内置了一个设备认证证书（Device Attestation Certificate，简称DAC），这个证书由厂商的私有证书颁发机构签发。配网过程中，设备会获取一个由Fabric根证书签发的NOC。NOC包含设备的唯一标识（Node ID）和权限信息。

当两个设备要建立CASE会话时，它们首先交换证书。接收方验证发送方的证书是否来自同一Fabric的根证书，证书链是否完整有效。验证通过后，使用SIGMA协议生成会话密钥。SIGMA（SIGn-and-MAc）是IETF定义的密钥交换协议，在提供身份认证的同时保证前向安全性。

可以这样理解：PASE像"入职面试"，确认新员工是公司认可的人；CASE像"日常刷卡"，每次进入特定区域都要验证身份。PASE解决"能不能进公司"的问题，CASE解决"能不能进特定办公室"的问题。

4.4 消息结构的"信封模型"

理解Matter消息的安全处理，需要搞清楚消息的三个组成部分：消息头（Message Header）、协议头（Protocol Header）和载荷（Payload）。

消息头是明文的，包含会话标识、消息序号、源地址和目标地址等信息。这些信息需要被网络设备读取以正确路由消息，因此不能加密。消息头还包含消息的生命周期和优先级参数。

协议头说明消息的类型和用途，如是读取请求还是写入响应，是标准Cluster消息还是厂商自定义消息。协议头也被加密保护，防止攻击者篡改消息类型。

载荷是真正的应用数据，如属性值、命令参数等。载荷是加密的核心内容，只有通信双方能够解读。

AES-CCM加密不仅保护载荷的机密性，还保护协议头和载荷的完整性。加密过程中会计算整个消息的MAC（消息认证码），接收方解密后验证MAC，如果不一致则丢弃消息。这确保了攻击者无法在传输过程中篡改任何内容。

4.5 开发者的安全责任边界

作为Matter设备开发者，你需要清楚哪些安全工作由SDK自动完成，哪些需要自己实现。

SDK自动处理的领域包括：证书链验证（OpCert/DAC/PAA）、指令签名校验（ECDSA-SHA256）、ACL基础权限检查、防重放攻击（时效令牌）、会话加密（AES-CCM）、数据完整性保护、设备身份认证。所有到达应用层回调的指令，都已经完成了身份认证、权限校验和完整性验证。

开发者需要负责的领域包括：业务逻辑的正确实现、访问控制策略的制定、物理世界交互的安全性。例如，收到UnlockDoor命令后，是否真正执行开锁动作，取决于你的业务代码。你需要考虑：命令来源是否被允许？开锁条件是否满足？是否需要额外的本地验证（如指纹或PIN码）？

在nRF Connect SDK中，可以通过配置选项启用额外的安全特性。例如，CONFIG_CHIP_USE_DEVICE_CONFIG_CERTIFICATE选项确保使用设备配置中的证书进行认证。开发者应根据产品安全需求，合理配置这些选项。

---

第五层：网络拓扑——多协议的"交通网络"

5.1 Fabric：信任域的边界

Fabric是Matter网络中的一个核心概念，代表一组逻辑上互联的节点，共享相同的信任根和配置状态。每个Fabric由一个64位的Fabric ID唯一标识，同一Fabric内的设备可以互相通信和互操作。

可以把Fabric理解为一个"公司"或"组织"。公司里的每个员工（节点）都有工牌（证书），工牌由公司人力资源部（根证书）签发。保安（边界路由器）只允许持有有效工牌的人进入公司（Fabric）。不同公司的人不能随意进入对方公司，因为他们的工牌来自不同的根证书。

一个Matter设备可以同时加入多个Fabric，这就是多Fabric支持。你的智能门锁可以同时属于苹果HomeKit生态（Fabric A）和谷歌Home生态（Fabric B），拿着两张工牌，分别和苹果设备、谷歌设备对话。这种设计让用户可以自由选择控制端，不被单一生态锁定。

5.2 控制器、边界路由器与节点

Matter网络中有三种主要角色：控制器、边界路由器和普通节点。

控制器（Controller）负责配对和远程控制Matter配件设备。典型的控制器包括智能手机、智能音箱、电视等。控制器通过蓝牙LE进行初始配网，配网完成后使用IPv6与设备通信。控制器可以主动发起读取、写入、调用等交互，也可以接收设备主动上报的事件。

边界路由器（Edge Router）协调不同IPv6网络之间的互通。对于Thread网络，边界路由器是Thread网络与Wi-Fi/以太网网络之间的桥梁。边界路由器负责转发跨网络的消息，实现Thread设备与WiFi设备之间的通信。一个Matter网络可以有多个边界路由器，避免单点故障。

普通节点（Node）是网络中的终端设备，如灯泡、门锁、传感器等。节点可以同时属于多个Fabric，接收来自不同控制器的指令。节点之间也可以直接通信，例如一个开关可以直接控制一盏灯，而不必经过云端。

5.3 BLE配网与日常通信的协同

蓝牙LE在Matter网络中扮演着特殊角色：它只用于设备配网，不用于日常通信。设计这个决策的原因是蓝牙的覆盖范围有限，不适合作为智能家居设备的主要通信方式。但蓝牙的配网体验非常好，用户只需要用手机扫描设备二维码，输入密码，就能完成配网。

配网流程开始时，新设备通过蓝牙LE广播自己的存在。手机App发现设备后，建立蓝牙连接，交换配网信息。设备通过蓝牙获取Wi-Fi或Thread的网络凭据后，加入实际的IP网络。之后的所有通信都通过IPv6进行，不再依赖蓝牙。

nRF Connect SDK支持多协议操作，nRF5340等芯片可以在同一射频上同时运行蓝牙和Thread。蓝牙用于配网，Thread用于日常通信，两者互不干扰。这种设计让用户可以享受蓝牙配网的便利，同时获得ThreadMesh网络的低功耗和广覆盖优势。

5.4 Matter网桥：连接非Matter设备

现实世界中存在大量非Matter设备，如Zigbee设备、Z-Wave设备等。Matter网桥（Bridge）用于将这些设备接入Matter网络，让它们能够与Matter设备协同工作。

网桥设备同时连接两个网络：一方面接入Matter网络，作为Matter生态的一员；另一方面连接非Matter设备网络，作为这些设备的网关。网桥将非Matter设备的协议数据转换为Matter标准格式，呈现给Matter网络。

例如，一个Zigbee灯泡可以通过网桥加入Matter网络。网桥知道如何与这个Zigbee灯泡通信，当Matter控制器发送开灯指令时，网桥将指令转换为Zigbee协议发送给灯泡。灯泡的状态变化也会被网桥反向转换后上报给Matter控制器。从Matter控制器的角度看，它只是在控制一个普通的Matter灯泡，底层的协议转换完全透明。

---

第六层：nRF Connect SDK实战——从文档到代码

SDK架构总览

nRF Connect SDK是Nordic Semiconductor提供的物联网开发平台，Matter作为子模块集成到SDK中，使用West工具管理。West是Zephyr项目的元工具，负责管理多个代码仓库的依赖关系。

nRF Connect SDK的Matter相关代码主要来自两个仓库：nrf仓库（包含Nordic特定的支持代码）和matter仓库（包含通用的Matter协议栈实现）。两者独立开发，Nordic维护一个专用的Matter分支，确保与最新稳定版本的兼容性。

编译Matter应用时，SDK会自动拉取所需的Matter代码，无需开发者手动处理依赖。这种模块化设计让开发者可以专注于应用开发，而不必关心底层协议栈的细节。

6.1 支持的硬件平台

nRF Connect SDK支持多种硬件平台进行Matter开发，主要分为三类。

第一类是Thread+蓝牙LE方案。nRF52840 DK是最入门的开发板，内置2.4GHz射频，支持蓝牙和IEEE 802.15.4（Thread）。nRF5340 DK是更高端的选择，网络核运行蓝牙控制器和应用核运行Matter协议栈，分工明确。nRF54L15 DK是最新平台，提供更强的性能和更低的功耗。

第二类是Wi-Fi+蓝牙LE方案。nRF5340 DK加上nRF7002扩展板是主流选择，nRF5340负责应用处理，nRF7002提供Wi-Fi连接。nRF7002 DK内置nRF5340应用核，可以直接进行Wi-Fi开发。

第三类是Thread/Wi-Fi双模方案。同一固件可以通过配置切换运行在Thread模式或Wi-Fi模式。协议切换通过非易失存储中的标志位决定，按下开发板上的特定按钮触发切换，设备会恢复出厂设置并重启。

6.2 应用代码结构解析

让我们通过一个门锁示例，分析nRF Connect SDK中Matter应用的代码结构。

应用入口在main.cpp中。首先需要初始化Matter协议栈，这一步由chip::Server::GetInstance().Init()完成。初始化过程中会加载配置、建立安全会话、管理Fabric信息等。初始化完成后，需要配置应用层的Cluster。以门锁为例，需要创建一个LockManager类作为DoorLock Cluster的委托类，实现各种回调函数。

#include <app/ConcreteClusterPath.h>
#include <app/InteractionModelEngine.h>
#include <app/server/Server.h>

// 门锁业务逻辑实现
class LockManager : public DoorLock::Delegate {
public:
    bool OnDoorLockCommand(chip::EndpointId endpoint,
                          chip::BitFlags<DoorLock::LockType> lockType) override {
        // 执行物理开锁动作
        MotorControl::SetState(MotorState::kLock);

        // 记录操作日志
        chip::app::LogEvent<Events::DoorLocked>(endpoint,
                                                 chip::TLV::ContextTag(0));

        return true;
    }

    bool OnDoorUnlockCommand(chip::EndpointId endpoint,
                            chip::BitFlags<DoorLock::UnlockMode> unlockMode) override {
        // 检查是否允许远程开锁
        if (!IsRemoteUnlockAllowed()) {
            return false;
        }

        // 执行物理开锁动作
        MotorControl::SetState(MotorState::kUnlock);

        // 记录操作日志
        chip::app::LogEvent<Events::DoorUnlocked>(endpoint,
                                                 chip::TLV::ContextTag(1));

        return true;
    }

    // 属性读取回调
    chip::app::AttributeValue LockStateAttribute() override {
        return MotorControl::GetState();
    }

private:
    bool IsRemoteUnlockAllowed() {
        // 业务逻辑：检查是否允许远程开锁
        return true;
    }
};

int main(int argc, char * argv[])
{
    // 初始化协议栈参数
    chip::Server::InitParams serverInitParams;
    serverInitParams.storageDelegate = &PersistentStorageDelegate;
    serverInitParams.fabricDelegate = &FabricDelegate;

    // 初始化Matter协议栈
    CHIP_ERROR err = chip::Server::GetInstance().Init(serverInitParams);
    if (err != CHIP_NO_ERROR) {
        return -1;
    }

    // 初始化门锁管理器和Cluster
    LockManager lockManager;
    DoorLock::SetDelegate(&lockManager);

    // 启动设备层事件循环
    err = chip::DeviceLayer::PlatformMgr().StartEventLoop();
    if (err != CHIP_NO_ERROR) {
        return -1;
    }

    // 启动配网服务
    chip::CommissioningManager::GetInstance().StartCommissioning();

    // 主循环
    while (true) {
        chip::DeviceLayer::PlatformMgr().ProcessEventLoopEvents();

        // 处理其他应用任务
        MotorControl::Process();
        Sensor::Process();
    }
}

6.3 Cluster配置与ZAP工具

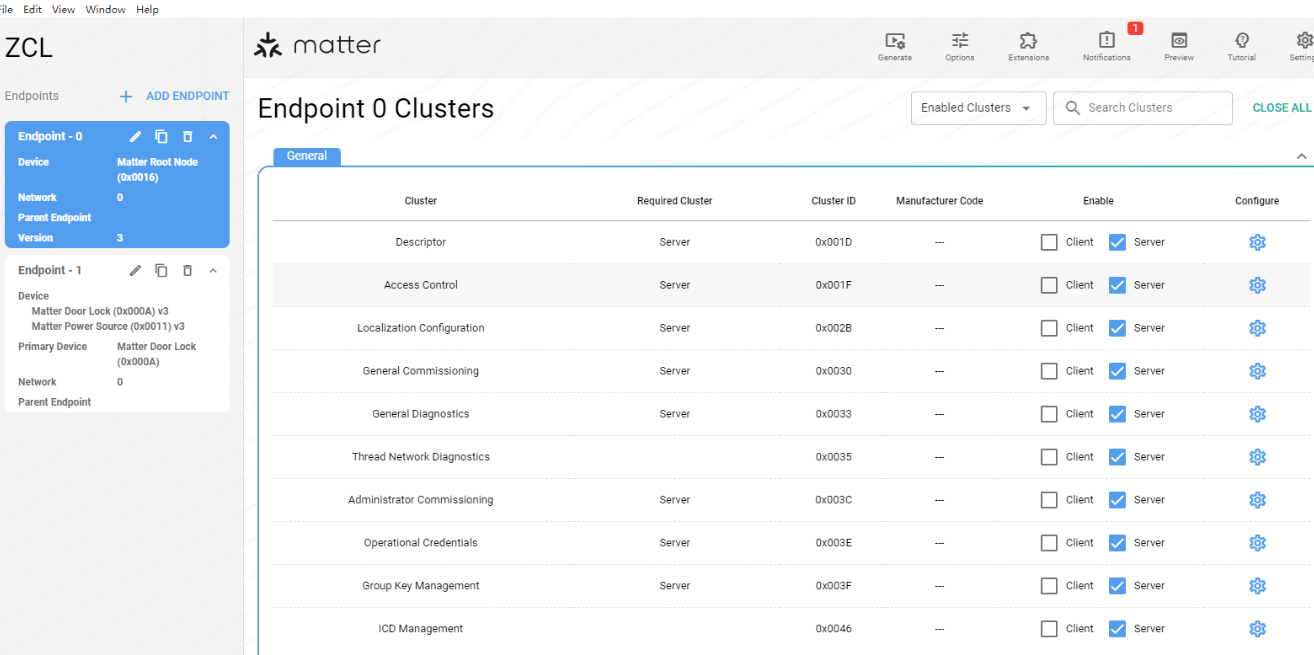

Matter应用开发的一个重要工具是ZAP（Zigbee Cluster Configurator）。虽然ZAP原本为Zigbee设计，但它也被用于Matter的Cluster配置。ZAP工具通过图形界面定义应用中包含哪些Cluster、哪些属性和命令是必需的，生成相应的C++代码。

ZAP生成的文件包括：应用Cluster的存根实现（stub），其中包含属性和命令的占位符处理函数；Cluster命令的编码/解码器；集群库代码的头文件引用。开发者需要在存根实现中填充实际业务逻辑。

生成命令的典型用法是：zap generate.py <path_to_zap_file> -t <path_to_templates_json> -o <output_dir>。指定输入的zap配置文件、模板文件和输出目录，工具会自动生成所需代码。

6.4 协议切换实现

对于支持Thread和Wi-Fi双模的开发板，协议切换是一个实用功能。以下代码展示了nRF Connect SDK中协议切换的实现方式：

#include "protocol_switch.h"
#include "nvs.h"
#include "system_reboot.h"

#define NVS_NAMESPACE  "protocol"
#define NVS_KEY_MODE   "mode"

typedef enum {
    PROTOCOL_MODE_THREAD = 0,
    PROTOCOL_MODE_WIFI   = 1,
} protocol_mode_t;

static protocol_mode_t current_mode = PROTOCOL_MODE_WIFI;

void ProtocolSwitch_Init(void)
{
    // 从NVS读取保存的协议模式
    nvs_handle_t handle;
    if (nvs_open(NVS_NAMESPACE, NVS_READONLY, &handle) == NVS_OK) {
        uint8_t saved_mode;
        size_t size = sizeof(saved_mode);
        if (nvs_get_u8(handle, NVS_KEY_MODE, &saved_mode) == NVS_OK) {
            current_mode = (protocol_mode_t)saved_mode;
        }
        nvs_close(handle);
    }

    // 根据模式初始化相应协议栈
    if (current_mode == PROTOCOL_MODE_THREAD) {
        ThreadStack::Init();
        ThreadStack::SetRole(ThreadRole::Router);
    } else {
        WiFiStack::Init();
    }
}

void ProtocolSwitch_Toggle(void)
{
    // 切换协议模式
    if (current_mode == PROTOCOL_MODE_THREAD) {
        current_mode = PROTOCOL_MODE_WIFI;
        ThreadStack::Deinit();
        WiFiStack::Init();
    } else {
        current_mode = PROTOCOL_MODE_THREAD;
        WiFiStack::Deinit();
        ThreadStack::Init();
    }

    // 保存新模式到NVS
    nvs_handle_t handle;
    nvs_open(NVS_NAMESPACE, NVS_READWRITE, &handle);
    nvs_set_u8(handle, NVS_KEY_MODE, (uint8_t)current_mode);
    nvs_commit(handle);
    nvs_close(handle);

    // 清除Matter网络配置并重启
    FactoryReset();
    SystemReboot();
}

// 按钮中断处理函数
void Button3_Handler(void)
{
    // 防抖处理
    static uint32_t last_press_time = 0;
    if (k_uptime_get_32() - last_press_time < 500) {
        return;
    }
    last_press_time = k_uptime_get_32();

    // 触发协议切换
    ProtocolSwitch_Toggle();
}

6.5 Matter设备认证流程

设备量产前需要通过Matter认证，这是确保设备符合规范的关键步骤。nRF Connect SDK提供了认证所需的支持代码，开发者需要关注以下几点。

设备认证证书（DAC）需要在生产时写入设备。DAC由厂商的私有CA签发，包含厂商信息、设备型号等。SDK提供了安全存储DAC的机制，通常使用设备的安全元件或一次性可编程（OTP）存储器。

认证过程中，测试实验室会验证设备的证书链、协议实现、安全机制等。通过认证后，设备可以获得Matter认证标志，在市场上销售。Nordic提供认证预测试工具，帮助开发者在送测前发现和解决问题。

---

第七层：避坑指南-工程师的血泪经验

7.1 Cluster版本不匹配

这是最常见的认证失败原因之一。Matter规范持续演进，每个Cluster都有版本号。如果zap文件使用的Cluster版本与SDK实现的版本不一致，认证测试会失败。

解决方法是确保开发环境中的所有组件版本匹配。使用nRF Connect SDK时，应使用官方推荐的SDK版本和zap工具版本。zap文件生成后，检查其中的Cluster版本声明是否与SDK代码一致。

7.2 PASE配网超时

配网阶段手机App一直卡在"验证密码"步骤，通常有几种原因。首先检查BLE广播的Discriminator是否正确，Discriminator是设备的12位识别码，用于在多设备环境中区分目标设备。其次确认配网密码（Setup Passcode）是否正确，Matter支持多种密码格式，格式错误会导致验证失败。还要检查设备是否已配网到其他Fabric，如果是，需要先恢复出厂设置。

7.3 多Fabric证书冲突

当设备加入第二个Fabric后，第一个Fabric的控制失效，这是一个棘手的问题。原因是ACL配置不正确。nRF SDK中需要启用多Fabric支持配置项CONFIG_CHIP_MULTI_FABRIC=y，并为每个Fabric正确配置ACL权限。每个Fabric的控制器应该有独立的权限条目。

7.3 Thread网络不稳定

Thread设备频繁断开连接或响应缓慢，可能是网络配置问题。确保边界路由器正常工作，Thread网络中有足够的路由器节点。Thread网络需要至少一个路由器节点，如果只有终端设备，它们之间无法直接通信。还要检查设备的电源供应，电压不足会导致射频性能下降。

7.4 Wi-Fi配网后无法通信

设备成功配网到Wi-Fi，但控制器无法与其通信，通常是IP地址或网络配置问题。检查设备是否获得了有效的IPv6地址。Matter要求IPv6连接，如果路由器不支持IPv6或IPv6配置错误，会导致通信失败。还要检查设备的防火墙设置，确保允许Matter协议的端口通信。

---

总结：站在协议设计者的高度看问题

本文从协议栈分层的视角，系统剖析了Matter协议的核心设计。数据模型层定义了Node-Endpoint-Cluster的三级结构，通过属性、命令和事件三个核心概念，将设备功能抽象为标准化的Cluster。交互模型层定义了Read、Write、Invoke、Subscribe四种交互类型，以及事务、动作、消息的层级关系。安全机制通过PASE和CASE两把"锁"，分别解决配网安全和日常通信安全问题。网络拓扑引入了Fabric的概念，支持设备同时加入多个生态。

理解这些分层逻辑，你就能站在协议设计者的高度看待问题。为什么Cluster要这样设计？因为需要标准化所有厂商的设备行为。为什么交互要分四种类型？因为覆盖了读取、修改、执行、订阅四种基本操作。为什么要有PASE和CASE？因为不同阶段的安全需求不同。

对于准备量产Matter产品的工程师，我的建议是：先通读Matter规范理解设计理念，再动手开发；使用nRF Connect SDK时，先跑通官方示例再修改；遇到问题善用Nordic官方论坛和SDK文档；认证前使用官方工具预测试，避免送测失败耽误进度。

Matter代表了智能家居的未来方向。掌握Matter开发，你就能站在这个变革的浪潮之巅，打造真正互联互通的智能家居产品。

---

参考资源：

• Matter协议架构全解析：从数据模型到设备互联的完整技术图谱

• Nordic nRF Connect SDK官方文档

• CSA连接标准联盟Matter规范下载

• Matter协议官方GitHub仓库

---
