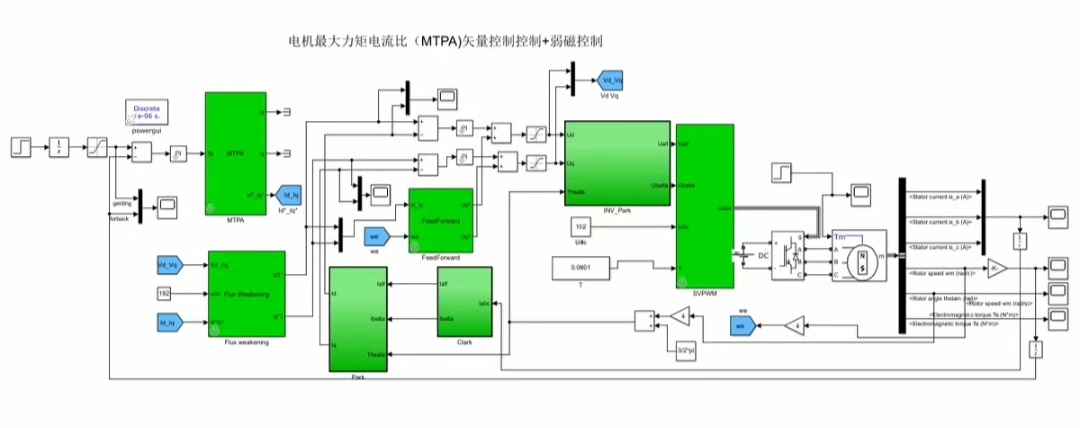

永磁同步电机的MTPA最大转矩电流比控制算法的仿真模型，有详细的算法设计文档。 1. 永磁同步电机的数学模型； 2. 永磁同步电机的矢量控制原理； 3. 最大转矩电流比控制； 4. 前馈补偿提高抗负载扰动性能； 5. 弱磁控制； 6. SVPWM调制。

在电机控制领域，永磁同步电机（PMSM）凭借其高效、节能等诸多优点，应用愈发广泛。今天咱们就唠唠 PMSM 的 MTPA 最大转矩电流比控制算法仿真模型，顺便带大家瞅瞅相关算法设计里都藏了啥门道。

永磁同步电机的数学模型

想要控制好 PMSM，得先把它的数学模型搞明白。PMSM 在三相静止坐标系下的电压方程可以写成：

\begin{cases}

u{a}=R{s}i{a}+p\psi{a} \\

u{b}=R{s}i{b}+p\psi{b} \\

u{c}=R{s}i{c}+p\psi{c}

\end{cases}

这里 \( u{a}, u{b}, u{c} \) 是三相绕组电压， \( i{a}, i{b}, i{c} \) 是三相绕组电流， \( R{s} \) 是定子电阻， \( p \) 是微分算子， \( \psi{a}, \psi{b}, \psi{c} \) 是三相绕组磁链。这组方程描述了电压、电流和磁链之间的关系，是后续控制算法设计的根基。简单说，就好比咱们开车得知道车的动力、速度、操控之间的联系，这样才能开好车，控制电机也一样。

永磁同步电机的矢量控制原理

矢量控制那可是 PMSM 控制的关键一招。它的核心思路就是把三相交流电机等效成直流电机来控制。咱们通过坐标变换，把三相静止坐标系下的物理量变换到两相旋转坐标系（dq 坐标系）下。

以电流为例，从三相静止坐标系 \( abc \) 变换到两相静止坐标系 \( \alpha\beta \) 的变换矩阵 \( C_{3s/2s} \) 为：

C_{3s/2s}=\sqrt{\frac{2}{3}}\begin{bmatrix}

1 & -\frac{1}{2} & -\frac{1}{2} \\

0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2}

\end{bmatrix}

再从两相静止坐标系 \( \alpha\beta \) 变换到两相旋转坐标系 \( dq \) 的变换矩阵 \( C_{2s/2r} \) 为：

C_{2s/2r}=\begin{bmatrix}

\cos\theta & \sin\theta \\

-\sin\theta & \cos\theta

\end{bmatrix}

这里 \( \theta \) 是转子位置角。经过这一系列变换，咱们就可以像控制直流电机一样分别控制励磁电流和转矩电流，实现对电机转矩和转速的精准控制，就像玩游戏，把复杂的操作简化成几个关键按键，按对了就能轻松通关。

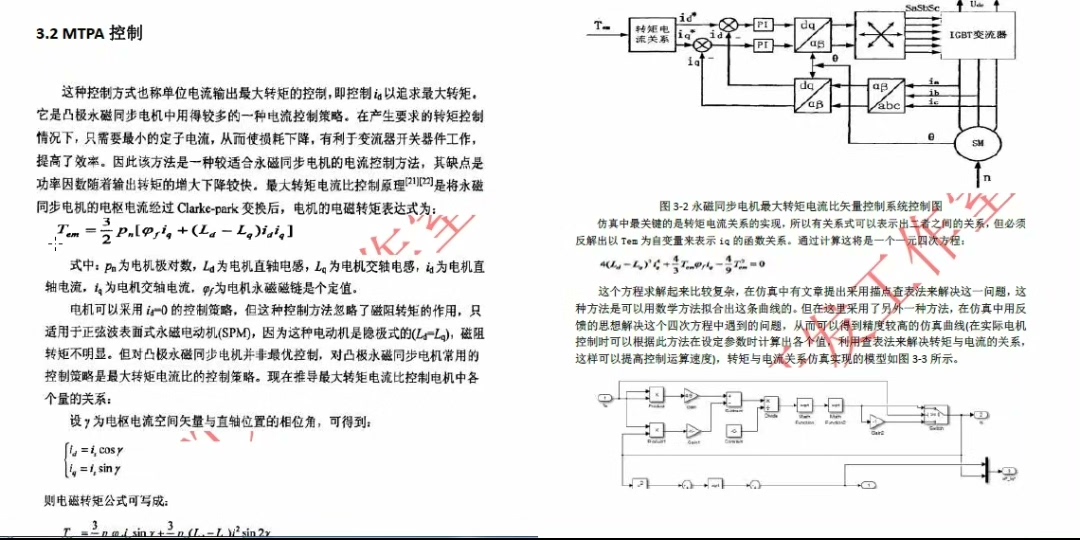

最大转矩电流比控制（MTPA）

MTPA 控制的目标就是在给定电流幅值下，让电机输出最大转矩，提高电机的效率。实现 MTPA 控制，关键在于找到 \( id \) 和 \( iq \) 的最佳关系。一般通过查询预先计算好的 MTPA 曲线表来获取对应关系。代码实现上大概是这样（以 Python 为例）：

import numpy as np

# 假设预先计算好的MTPA曲线表
mtpa_table_iq = np.array([0.1, 0.2, 0.3, 0.4, 0.5])
mtpa_table_id = np.array([-0.05, -0.1, -0.15, -0.2, -0.25])


def get_mtpa_id(iq):
    # 简单的线性插值查找
    for i in range(len(mtpa_table_iq) - 1):
        if mtpa_table_iq[i] <= iq < mtpa_table_iq[i + 1]:
            slope = (mtpa_table_id[i + 1] - mtpa_table_id[i]) / (mtpa_table_iq[i + 1] - mtpa_table_iq[i])
            return mtpa_table_id[i] + slope * (iq - mtpa_table_iq[i])
    return None

这段代码就是根据输入的 \( iq \) 值，在 MTPA 曲线表中通过线性插值找到对应的 \( id \) 值，给电机控制提供最佳电流组合，就像给电机找到了一条高效运转的“最佳路径”。

前馈补偿提高抗负载扰动性能

实际运行中，负载扰动会影响电机性能。前馈补偿就像是给电机加了个“提前预警”系统。比如在速度环控制中，根据负载转矩的变化提前调整控制量。假设已知负载转矩 \( T{L} \) ，在速度环的输出上加上一个与 \( T{L} \) 相关的前馈补偿量 \( \Delta u \) ，公式大概是这样：

\[ \Delta u = K{ff} T{L} \]

这里 \( K_{ff} \) 是前馈补偿系数。代码里体现就是在速度环输出计算时加入这一项：

# 假设已经获取到负载转矩T_L和前馈补偿系数K_ff
T_L = 0.5
K_ff = 0.1

# 速度环输出计算（简化示意）
speed_ref = 100
speed_feedback = 95
Kp = 0.5
Ki = 0.1
integral = 0

error = speed_ref - speed_feedback
integral += error
u_speed = Kp * error + Ki * integral + K_ff * T_L

这样电机面对负载变化就能更稳，好比给车装了个能提前感知路况变化并调整动力的系统，开起来更稳当。

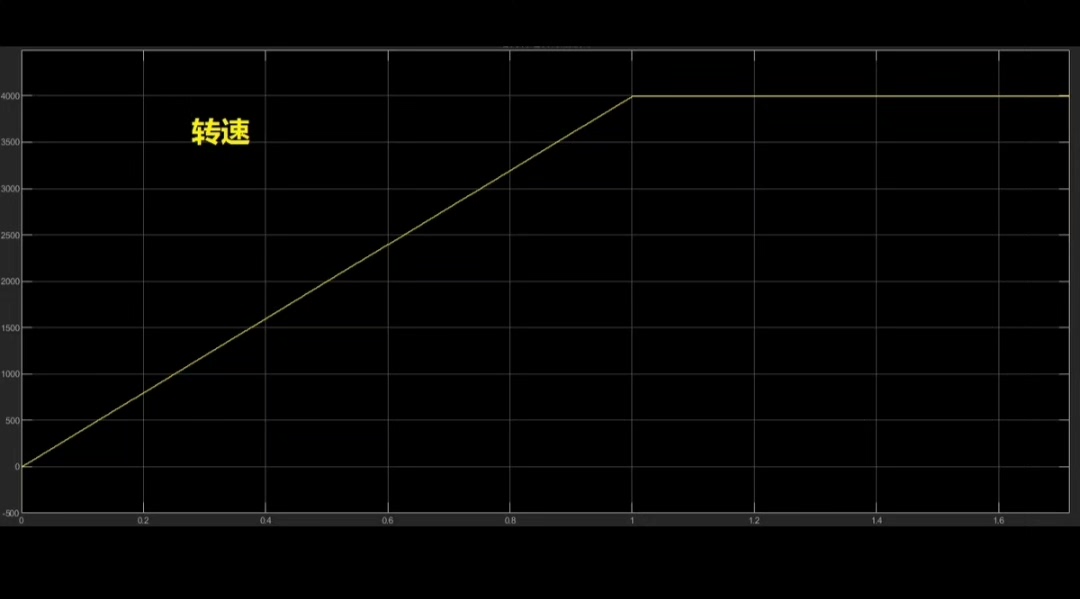

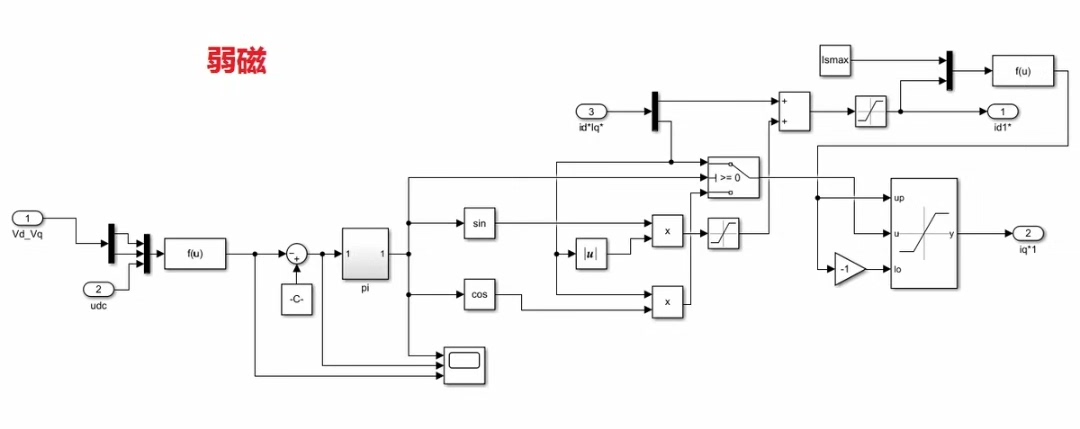

弱磁控制

当电机转速升高到一定程度，为了维持电机的正常运行，就需要弱磁控制。弱磁控制就是通过减小励磁电流 \( i_d \) 来降低电机的磁链，从而使电机能够在更高转速下运行。通常在速度环输出超过一定阈值时，启动弱磁控制逻辑。代码实现可能像这样：

# 假设速度环输出为u_speed，弱磁阈值为weak_magnetic_threshold
weak_magnetic_threshold = 50
if u_speed > weak_magnetic_threshold:
    # 进行弱磁控制，减小id
    id = id - weak_magnetic_step

这就像是给电机“松绑”，让它在高速时也能撒开欢跑。

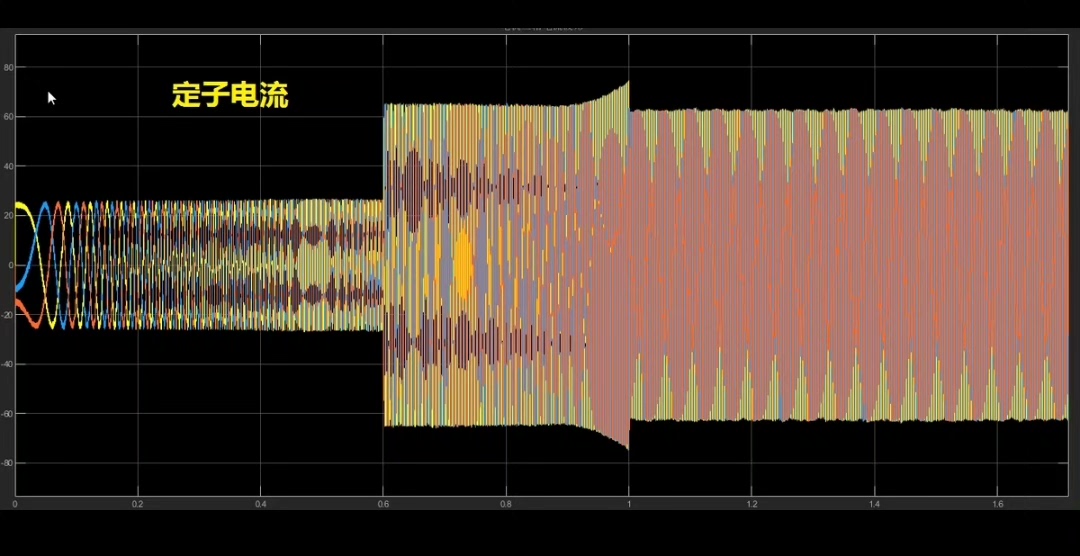

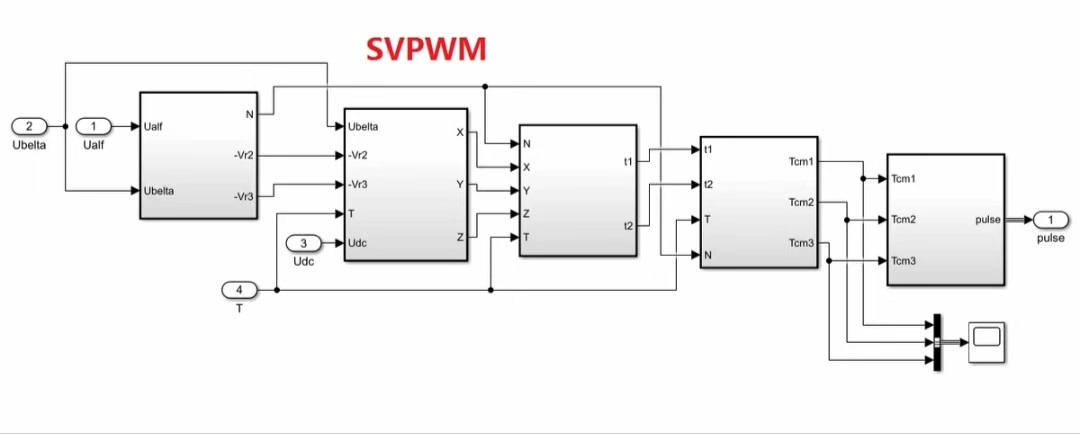

SVPWM 调制

SVPWM（空间矢量脉宽调制）调制是把逆变器的输出电压矢量合成期望的电压矢量，提高直流电压利用率。它的基本原理就是把逆变器的 8 种开关状态组合成不同的空间电压矢量，通过合理分配作用时间来合成期望的电压矢量。下面是一段简单的 SVPWM 实现代码框架（以 C 语言为例）：

// SVPWM实现框架
// 假设已经计算出三相电压参考值Urefa, Urefb, Urefc
// 以及直流母线电压Udc
float Urefa, Urefb, Urefc;
float Udc;

// 计算合成电压矢量的幅值和角度
float Uref = sqrt(Urefa * Urefa + Urefb * Urefb + Urefc * Urefc);
float theta = atan2(sqrt(3) * (Urefb - Urefc), 2 * Urefa - Urefb - Urefc);

// 根据幅值和角度确定扇区
int sector = determine_sector(theta);

// 计算各个基本电压矢量的作用时间
float T1, T2, T0;
calculate_time(Uref, sector, &T1, &T2, &T0);

// 根据作用时间生成PWM信号
generate_pwm(T1, T2, T0);

这段代码简单展示了 SVPWM 的大致流程，从计算电压矢量到确定扇区，再到计算作用时间并生成 PWM 信号，就像给电机的“动力输出节奏”做了精细编排。
