0. 使用SceneTextures

上一篇《AI教我UE渲染-学习笔记（1）：清理视窗RT》中我直接操纵的是 ViewFamily.RenderTarget，这是最后显示在视窗上的RT。而原版的Render过程实际上是不断地操纵中间场景纹理即FSceneTextures的，最后才将结果显示到ViewFamily.RenderTarget上。本篇我想仿照类似的过程，即创建并清空SceneTextures，最后拷贝到ViewFamily.RenderTarget上。

让AI实现了我的目标：（实际上它实现的第一版代码命中了scene textures 的config是空的check，修复后又命中了D3D12的一个崩溃，再修复后才是下面能跑通的代码）

void FDeferredShadingSceneRenderer::Render_Learning(FRDGBuilder& GraphBuilder, const FSceneRenderUpdateInputs* SceneUpdateInputs)
{
	// 当 SceneUpdateInputs 为空时，OnRenderBegin 中不会执行 PrepareSceneTexturesConfigTask，
	// SceneTexturesConfig 与 FamilySize 未被初始化，在此按原版路径补做一次。
	if (!GetActiveSceneTexturesConfig().IsValid())
	{
		PrepareViewRectsForRendering();
		InitializeSceneTexturesConfig(GetActiveSceneTexturesConfig(), ViewFamily);
	}

	// 步骤 1：创建 SceneTextures（与 Render_Original 一致），清空 SceneColor，再拷贝到 ViewFamilyTexture。
	FSceneTextures::InitializeViewFamily(GraphBuilder, ViewFamily, FamilySize);
	FSceneTextures& SceneTextures = GetActiveSceneTextures();

	const FLinearColor DarkBlue(0.02f, 0.02f, 0.12f, 1.0f);
	AddClearRenderTargetPass(GraphBuilder, SceneTextures.Color.Target, DarkBlue);

	if (SceneTextures.Config.NumSamples > 1)
	{
		AddResolveSceneColorPass(GraphBuilder, Views, SceneTextures.Color);
	}

	FRDGTextureRef ViewFamilyTexture = TryCreateViewFamilyTexture(GraphBuilder, ViewFamily);
	if (ViewFamilyTexture && Views.Num() > 0)
	{
		// AddCopyTexturePass 要求格式一致（D3D12 CopyResource/CopyTextureRegion），当 SceneColor 为 HDR（如 FloatRGBA）
		// 而 ViewFamily 为后缓冲（如 8bit）时会失败，故改用基于绘制的拷贝，由 shader 做格式/尺寸转换。
		AddDrawTexturePass(GraphBuilder, Views[0].ShaderMap, SceneTextures.Color.Resolve, ViewFamilyTexture, FRDGDrawTextureInfo());
	}
}

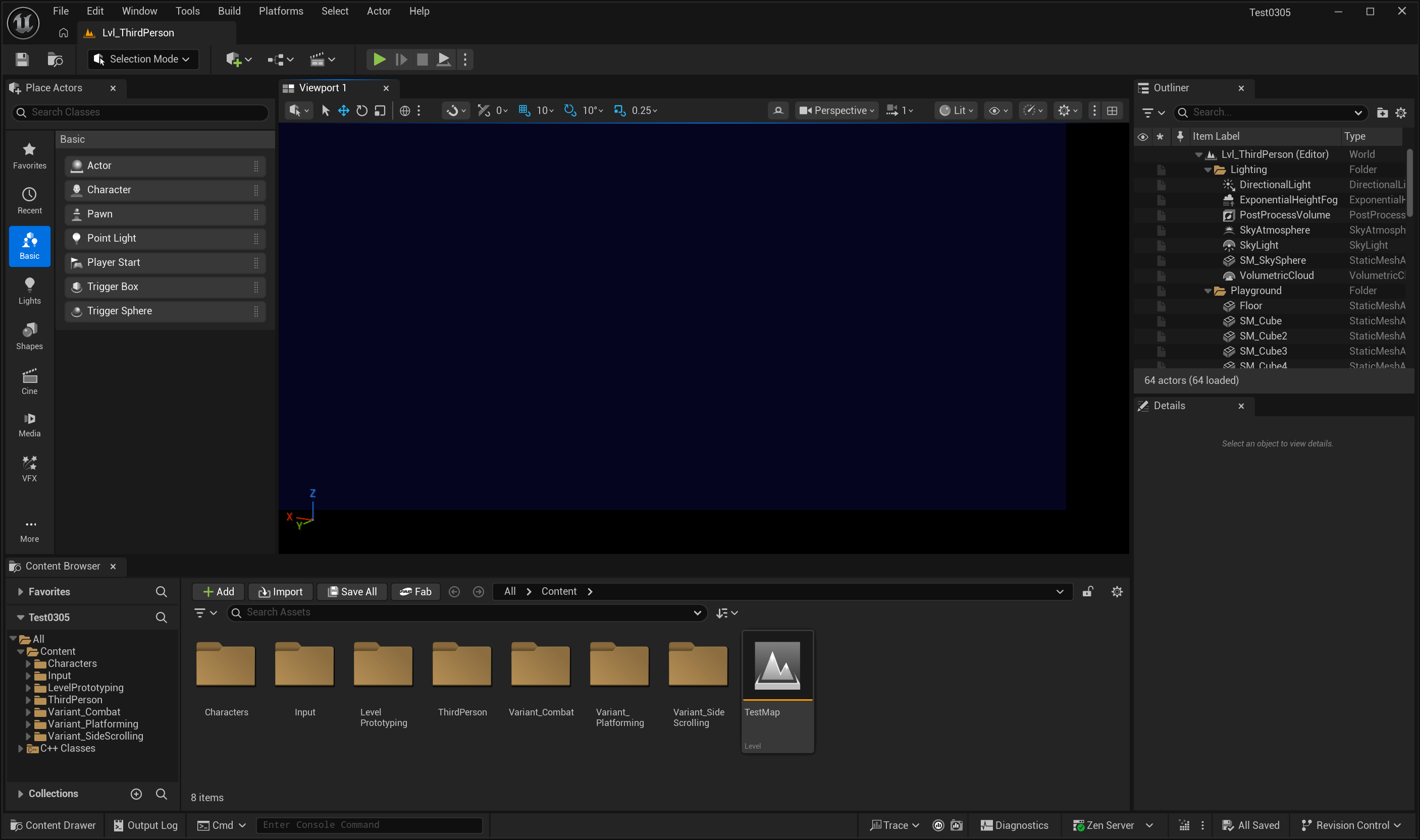

执行后发现，虽然它是完成了预期的逻辑，但清理的深蓝色的范围并非全屏。本篇希望能随着对相关代码的学习最终能找到这个问题的原因
在这里插入图片描述

1. FSceneTextures 概念

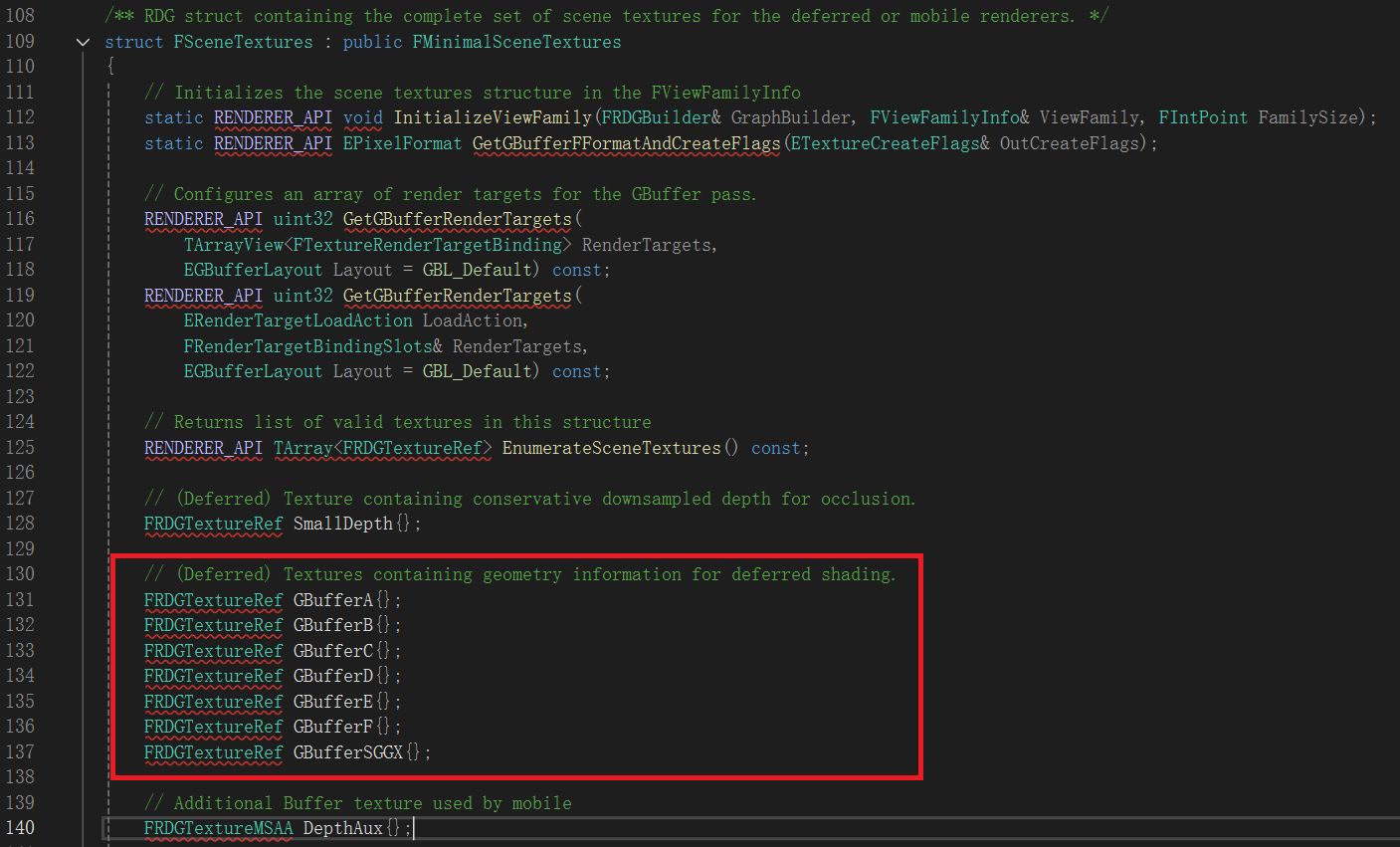

熟悉“延迟渲染”的概念的话一定知道 GBuffer 的概念。FSceneTextures其实就是存储GBuffer的结构：
在这里插入图片描述
让AI介绍下FSceneTextures，它的回答：（仅供参考）

可以把它想成 “这一帧场景渲染的共享工作台”： 不负责算光照、不负责画三角形，而是集中存放这一帧里各个 Pass 要读写的中间纹理。 谁要写深度、谁要写颜色、谁要读 GBuffer，都到这一套纹理里来拿/写。
职责定位：

  • 统一管理本帧的“场景用”RT：在 RDG 里创建、持有，并随管线一步步被填满。
  • 作为各阶段的约定接口：深度 Pass 写 Depth，Base Pass 写 Color + GBuffer，光照 Pass 读 GBuffer + Depth 再写 Color，后处理读 Color 等，都通过 FSceneTextures 的成员来约定“写哪张、读哪张”。
  • 和最终屏幕解耦：所有 Pass 只和 FSceneTextures 打交道；最后再有人把 Color（或后处理结果）拷贝/合成到 ViewFamily 的后缓冲上屏。

所以：FSceneTextures = 本帧延迟渲染（及后处理）的“中间结果仓库”，不是最终要 Present 的那张图。

2. FRDGTextureMSAA相关概念

FSceneTextures继承自FMinimalSceneTextures，后者是包含所有渲染配置中通用的最小场景纹理集合的RDG结构（不像FSceneTextures主要用于延迟渲染）。
FMinimalSceneTextures拥有成员Color

	// Texture containing scene color information with lighting but without post processing. Will be two textures if MSAA.
	FRDGTextureMSAA Color{};

根据注释可知它是屏幕的颜色在光照之后后处理之前的状态。
Color类型是FRDGTextureMSAA。我让AI介绍了下相关的概念，他的回答：（仅供参考）

1) FRDGResource（最底层）

是什么：RDG 里「带名字、且对应一块 RHI 资源」的基类。

职责：

  • 存一个 Name（调试用）
  • 存底层 ResourceRHI（FRHIResource*），即真正给 GPU 用的资源
  • 提供 GetRHI()，在 Pass 执行时拿到 RHI 指针

比喻：图里「某一项资源」的抽象：只知道「有个名字 + 背后有一块 RHI 资源」，不关心是纹理还是缓冲。

代码位置：RenderGraphResources.h 约 130 行，class FRDGResource。

2) FRDGViewableResource（可被“看”的资源）

是什么：继承自 FRDGResource，表示「可以被创建 SRV/UAV 等 View、并且由 RDG 跟踪生命周期和访问」的资源。

在 FRDGResource 之上多了：

  • Type（ERDGViewableResourceType）：是 Texture 还是 Buffer，便于安全转换
  • bExternal / bExtracted / bProduced：是否外部注册、是否被提取、是否已被某 Pass 写入
  • HasBeenProduced()：是否有 Pass 写过
  • GetParent()：其上的 View（如 SRV/UAV）通过它找到「父资源」

比喻：在「有一块 RHI 资源」的基础上，加上「图会管谁写了它、谁读了它、能不能被 View 引用」——只有这类资源才能被当作纹理/缓冲来 bind 到 Pass。

关系：FRDGViewableResource : public FRDGResource（约 289 行）。FRDGTexture 和 FRDGBuffer 都继承自它。

3) FRDGTexture（具体的一种：纹理）

是什么：继承自 FRDGViewableResource，表示图里的一张纹理。

在 FRDGViewableResource 之上多了：

  • Desc / Flags：尺寸、格式、MSAA、创建标志等（FRDGTextureDesc）
  • GetRHI() 返回 FRHITexture*
  • 子资源（Mip、Slice）的 Layout、State 等，用于 Barrier/过渡
  • 与池化/临时分配相关的 RenderTarget、TransientTexture 等

比喻：就是「图里那一张 2D/3D 纹理」：创建、被哪个 Pass 写、被哪个 Pass 读、何时做 Transition，都由 RDG 通过这个类型管理。

关系：class FRDGTexture final : public FRDGViewableResource（约 569 行）。
平时用的 FRDGTextureRef 就是 FRDGTexture*（RenderGraphFwd.h）。

4) FRDGTextureMSAA（MSAA 的一对纹理，不是继承）

是什么：一个结构体，不是类继承。里面放两个 FRDGTextureRef：

  • Target：多采样渲染目标（写 MSAA 的那张）
  • Resolve：解析后的单采样纹理（给后续 Pass 读的那张）

用途：开 MSAA 时，渲染先写到 Target，再 Resolve 到 Resolve；不用 MSAA 时可以让 Target 和 Resolve 指向同一张 FRDGTexture。

比喻：像一个「双格收纳盒」：要么两格各放一张纹理（MSAA），要么两格都指向同一张（非 MSAA）。它不是 FRDGTexture 的子类，而是「对 FRDGTexture 的引用的一种组合」。

关系：与上面三个没有继承关系。

  • 它内部持有两个 FRDGTextureRef（即两个 FRDGTexture*）。
  • 所以：FRDGTextureMSAA 使用 FRDGTexture，而不是继承它。

关系小结（从简单到复杂）

FRDGResource                    ← 最基础：名字 + RHI 指针
    │
    └── FRDGViewableResource    ← 可被 View 引用、图跟踪读写与生命周期
            │
            ├── FRDGTexture    ← 具体的一种：图里的一张纹理（FRDGTextureRef = FRDGTexture*）
            └── FRDGBuffer    ← 另一种：图里的一块缓冲

FRDGTextureMSAA                 ← 独立结构体：包两个 FRDGTextureRef（Target + Resolve），用于 MSAA 流程

一句话：FRDGResource 是图里资源的根；FRDGViewableResource 是「可被 View 且被图管理」的那一类；FRDGTexture 是其中的「纹理」这一种；FRDGTextureMSAA 则是用两个 FRDGTexture 引用组成的 MSAA 配对，不参与继承链。

3. FSceneTexturesConfig 概念

SceneTexturesConfig 看起来是创建SceneTextures时的配置，让AI介绍下，它的回答：（仅供参考）

FSceneTexturesConfig 是创建 FSceneTextures 的配置；其中 Extent 就是场景纹理的分辨率（宽×高），和 NumSamples、ColorFormat、ShadingPath 等一起决定这一帧会创建哪些、多大、什么格式的 Scene 纹理。成员举例：

成员 含义 是否关键
Extent 全分辨率场景纹理的 (宽, 高)，即分辨率 ✅ 最关键之一
ShadingPath / FeatureLevel / ShaderPlatform 管线与平台，决定格式与 IsValid() ✅ 关键
NumSamples Color/Depth 的 MSAA 采样数 ✅ 关键
ColorFormat / ColorCreateFlags / DepthCreateFlags SceneColor/Depth 的格式与创建标志 ✅ 关键
ColorClearValue / DepthClearValue 默认清除值 常用
GBufferParams / GBufferBindings 延迟 GBuffer 布局 延迟管线关键
SmallDepthDownsampleFactor 小深度图相对 Extent 的下采样倍数 常用

其中Extent是最关键的成员之一，它代表着纹理的分辨率。

4. 创建纹理处log

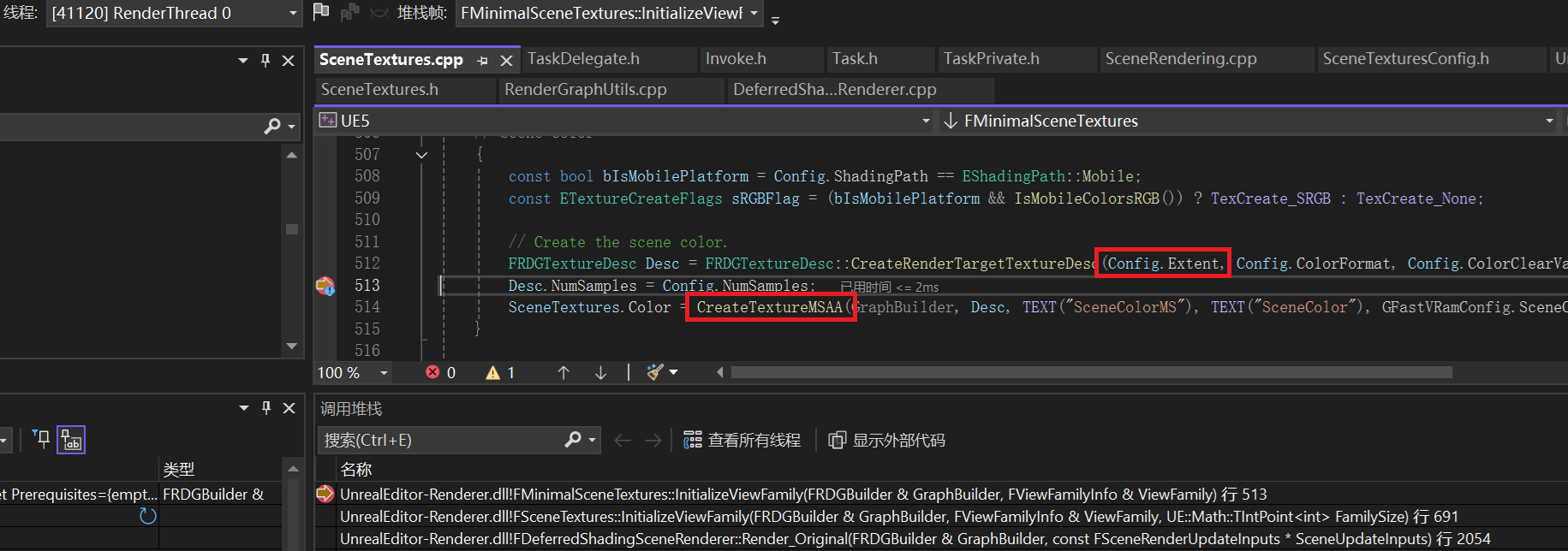

使用Extent为尺寸创建SceneTextures的纹理的地方在FSceneTextures::InitializeViewFamily中
在这里插入图片描述
让AI在此处加了一句log：

UE_LOG(LogRenderer, Log, TEXT("[Render_Learning] 使用尺寸 %d x %d 创建了 SceneTextures 的 Color"), Config.Extent.X, Config.Extent.Y);

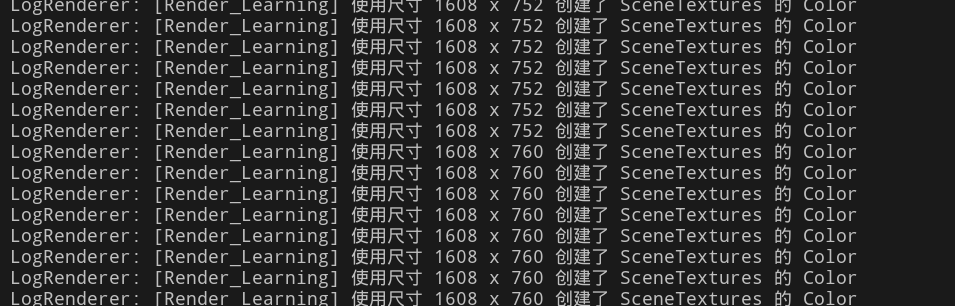

测试发现，原版和Learning版在此处的行为是一致的：

  1. 上述log不断打出。
  2. 随着视窗尺寸调整，Extent值会变大，但是从不会缩小。
    在这里插入图片描述

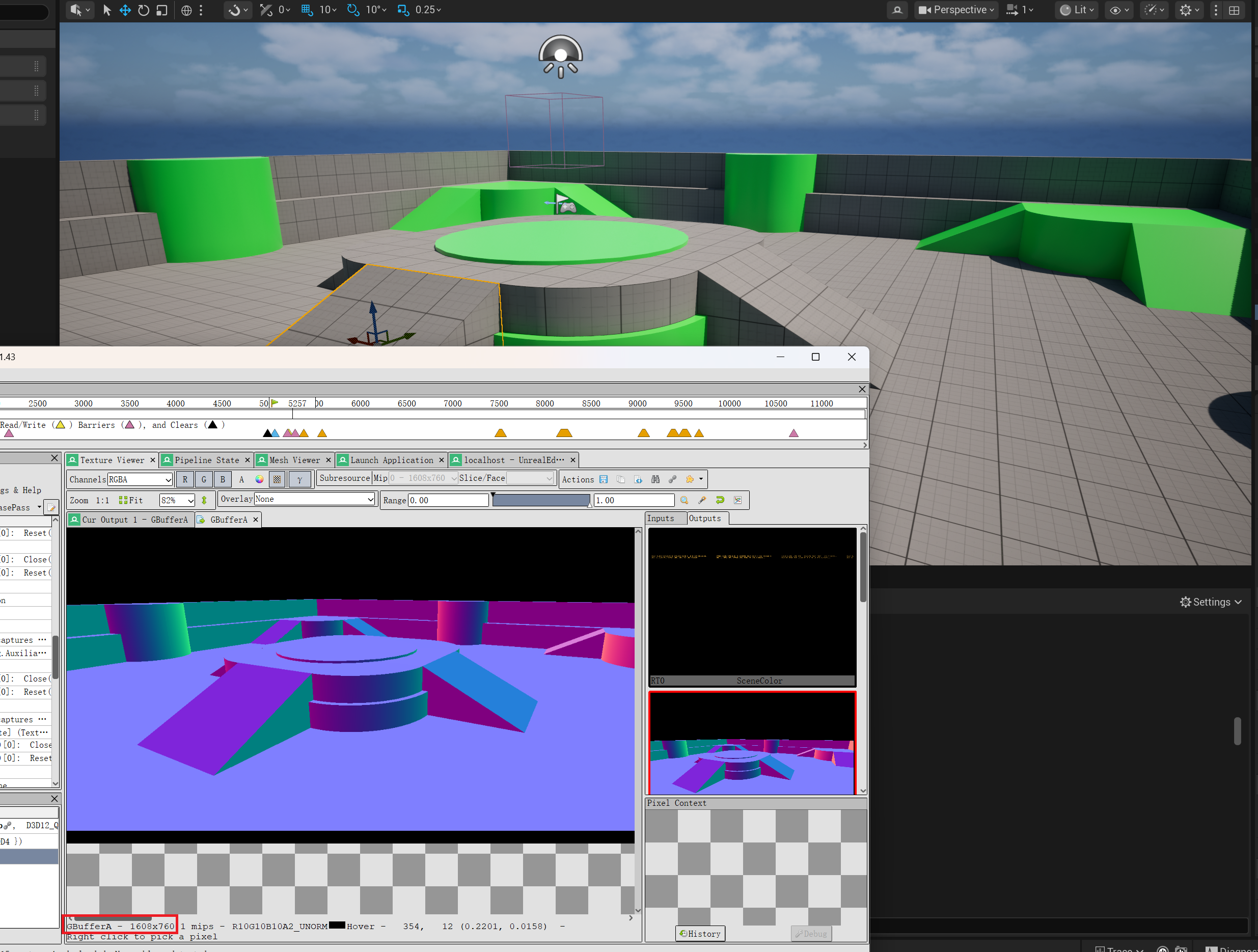

  3. 进一步截帧，在RenderDoc中发现：
    这里的Extent的值确定就是SceneColor这个纹理的分辨率
    在这里插入图片描述
    而它与最终显示到视窗里的这个RT（名字叫BufferedRT）的分辨率并不一致。
    在这里插入图片描述
    即：
  • SceneTexturesConfig.Extent = SceneColor（或者说GBuffer）的分辨率 = 目前视窗里蓝色区域大小
  • 视窗总的分辨率 = BufferedRT的分辨率

那看起来我单纯使用AddDrawTexturePass这个接口将SceneColor画到视窗RT上发现大小不匹配的结果，是可以理解的。原版Render函数里这些GBuffer的分辨率同样也是不匹配视窗的，但是原版的图像能填满视窗，看起来要通过后续的学习才能理解了。
在这里插入图片描述

5*. RenderDoc中显示的资源名

我感兴趣为啥我在RenderDoc中能看到类似“SceneColor” “BufferedRT” 这样的资源的名字，就问了AI。
AI回答如下：（仅供参考）

  1. 条件：
    • 编译时打开 RHI_USE_RESOURCE_DEBUG_NAME（通常 Development/Debug 会开），这样 D3D12 才会真的调 SetName。
  2. RDG 纹理：
    • 用 GraphBuilder.CreateTexture(Desc, TEXT("你的名字")) 或 CreateTextureMSAA(..., NameMS, NameResolve, ...) 等带 Name 的接口；这个名字会作为 Pool 的 Name 传入 FRHITextureCreateDesc，最后变成 D3D12 的 Debug Name。
  3. 非 RDG / 直接 RHI：
    • 用 FRHITextureCreateDesc::Create2D(DebugName)（或等价接口）在创建时传入 DebugName，D3D12 会在创建后对该资源调用 SetName(CreateDesc.DebugName)。

所以：RenderDoc 里能显示 “SceneColor”“BufferedRT” 等，是因为 UE 在创建或复用这些纹理时，把名字写进了 RHI 的 CreateDesc.DebugName，D3D12 再通过 ID3D12Object::SetName 设到资源上；RenderDoc 只是读取 D3D12 里已经设好的名字。

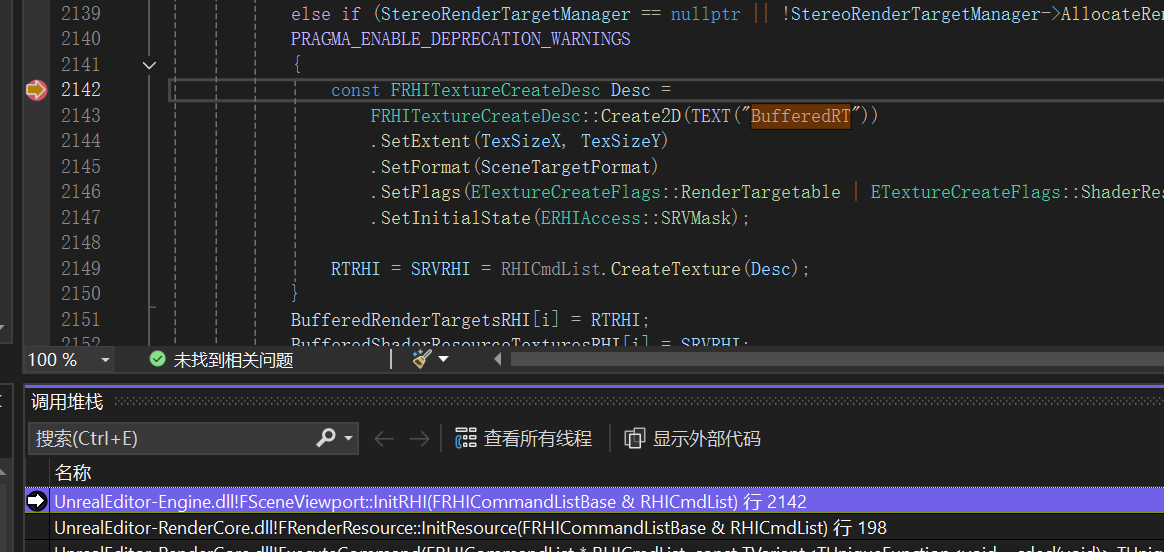

当我修改视窗大小时，可以看到视窗的RT被重新创建，此时这个名字被传入：
在这里插入图片描述

6. Config.Extent的计算方式

我感兴趣这个Extent的计算方式，于是问AI

回到之前讨论Extent的问题。加了那个Extent的Log后，我发现：
原版和Learning版在此处的行为是一致的：

  1. 上述log不断打出。
  2. 随着视窗尺寸调整，Extent值会变大，但是从不会缩小。
  3. 这个Extent值不等于视窗的大小。

这让我有些困惑，我以为这个Extent应该是视窗大小的。所以请告诉我这个Extent是怎样计算的，以及为什么它只会变大不会缩小？

AI的回答：（仅供参考）

结论先说：Extent 不是“当前视窗大小”，而是“本帧/历史里算出来的内部缓冲期望尺寸”；在编辑器下会强制用“只增不减”的 Grow 策略，所以只会变大、不会缩小。

下面按你关心的三点说明：Extent 怎么算、为什么只增不减、为什么和视窗不一致。

1. Extent 是怎么算出来的

整体在 FSceneTextureExtentState::Compute(ViewFamily)（SceneTextures.cpp 约 154–336 行）里完成。

第一步：算“本帧期望尺寸” DesiredFamilyExtent

  • 调用 FSceneRenderer::GetDesiredInternalBufferSize(ViewFamily)（SceneRendering.cpp 约 3144 行）。
  • 这里不是直接用视窗的宽高，而是：
    • 用每个 View 的 UnconstrainedViewRect（或在不支持 Screen Percentage 时用 UnscaledViewRect）做基准；
    • 乘上 ResolutionFractionUpperBound（屏幕百分比、动态分辨率上界、SecondaryViewFraction、Lens 畸变、Overscan 等）；
    • 得到 FamilySizeUpperBound，再 QuantizeSceneBufferSize 量化。
  • 所以 DesiredFamilyExtent = 经过 Screen Percentage / 动态分辨率 / 量化后的“内部缓冲期望尺寸”，已经和“裸视窗像素”不一样了。

第二步：按“缩放策略”得到 DesiredExtent

  • 使用 r.SceneRenderTargetResizeMethod（0/1/2）选策略，但在编辑器里会被覆盖（见下）：
    • RequestedSize (0)：DesiredExtent = DesiredFamilyExtent（每帧跟请求尺寸走，可以随窗口变小而变小）。
    • ScreenRes (1)：DesiredExtent = (GSystemResolution.ResX, GSystemResolution.ResY)（固定为屏幕分辨率）。
    • Grow (2)：
      DesiredExtent = max(LastExtent, DesiredFamilyExtent)，即至少保持上一帧的 Extent，只能 ≥ 上一帧。

第三步：Grow 下的“历史最大”逻辑（只增不减的关键）

  • 每帧会把当前 DesiredExtent 和 LargestDesiredExtents[0…2]（最近几帧出现的最大请求）做 ComponentMax，再参与后续计算（约 323–328 行）。
  • 最终会 LastExtent = DesiredExtent 写回历史（约 334 行）。
  • 因此在 Grow 模式下，Extent 实际上是“历史出现过的最大请求尺寸”，窗口缩小不会让 Extent 缩小。

2. 为什么“只会变大、不会缩小”

  • 在编辑器里（GIsEditor == true）代码强制使用 Grow，不用 CVar：
				else if (GIsEditor)
				{
					// Always grow scene render targets in the editor.
					SceneTargetsSizingMethod = Grow;

  • 所以你在编辑器中看到的 Extent 一定走 Grow：

    • 当前帧：DesiredExtent = max(LastExtent, DesiredFamilyExtent)；
    • 再和 LargestDesiredExtents[] 取 max；
    • 结果只会 ≥ 上一帧，不会因为窗口缩小而减小。

  • 设计目的：减少因 RT 尺寸变化导致的重新分配和卡顿；用“曾经要过的最大尺寸”作为当前 RT 尺寸，避免频繁 resize。

  • 若希望“缩小窗口时 Extent 也跟着缩小”，需要：

    • 在非编辑器下使用 r.SceneRenderTargetResizeMethod 0（RequestedSize），并且确保没有别处强制 Grow；或
    • 调 ResetSceneTextureExtentHistory（例如 r.ResetSceneTextureExtentHistory）清空历史，下一帧会按当前请求重新算（可能变小）。

3. 为什么 Extent ≠ 视窗大小

  • DesiredFamilyExtent 本身就不是“视窗像素”：

    • 视窗大小 → 会转换成 View 的 UnconstrainedViewRect 等；
    • 再乘 Screen Percentage / 动态分辨率上界 / SecondaryViewFraction / Lens / Overscan；
    • 再 QuantizeSceneBufferSize。

  • 所以 Extent 是“内部场景渲染用的缓冲尺寸”，和“窗口客户区像素”本来就可以不同（例如 80% 分辨率时会更小，或量化后略大一点）。

  • 再加上 Grow + 历史最大：

    • 一旦某帧视窗或分辨率比例变大过，Extent 就会涨上去并保留；
    • 之后即使把窗口拉小，Extent 也不会降下来，所以会看到 Extent 比当前视窗大 的情况。

Extent小结（直接回答你的三点）

现象 原因
Log 每帧都打 每帧都会调 InitializeViewFamily → FMinimalSceneTextures::InitializeViewFamily，Scene Color 每帧都会创建/复用，你的 Log 在创建路径上，所以会不断打。
Extent 只会变大、不会缩小 编辑器里强制用 Grow；Grow 下 Extent = max(上一帧 Extent, 本帧请求) 再与历史最大取 max，所以只会增不会减。
Extent ≠ 视窗大小 Extent 来自 GetDesiredInternalBufferSize（经过 Screen Percentage、动态分辨率、量化），再经 Grow 保留历史最大，所以既不是“当前视窗像素”，也可能比当前视窗大。

若想验证“按请求尺寸变化”：在非编辑器下设 r.SceneRenderTargetResizeMethod 0 和 r.SceneRenderTargetResizeMethodForceOverride 1，Extent 会跟随“请求的缓冲尺寸”变化（可能随窗口缩小而缩小）；在编辑器中仍会强制 Grow，行为不变。

后续

本篇已经学习了SceneTextures的基本概念，但是当前Render_Learning中还有内容值得学习，就放在下一篇了。
