simplorer与Maxwell电机联合仿真，包含搭建好的Simplorer电机场路耦合主电路与控制算法（矢量控制SVPWM），包含电路与算法搭建的详细教程视频。 仿真文件可复制，可将教程中的电机模型换成自己的电机模型。

Simplorer联合Maxwell进行电机仿真是一个非常实用且高效的方法，尤其是对于那些希望在系统级仿真中结合电场、电路和控制算法的工程师或研究员来说。这种联合仿真方法不仅能够帮助我们更好地理解电机的工作原理，还能优化控制算法，提升电机性能。

一、Simplorer电机场路耦合主电路搭建

首先，我们需要在Simplorer中搭建主电路。主电路的搭建是整个仿真工作的基础，它的准确性直接影响到后续的仿真结果。在Simplorer中，我们可以通过拖放的方式快速搭建电路，这大大简化了仿真建模的过程。

1. 主电路模块选择
   在Simplorer的元件库中，我们选择适合的电机模型、功率器件和其他必要的电路元件。例如，我们可以选择IGBT模块、电阻、电感、电容等元件，这些都是构建主电路的基础。

1. 主电路连接
   将选中的元件按照主电路的拓扑结构进行连接。例如，我们可以搭建一个三相逆变器，用于向电机提供三相电。连接完成后，我们需要对电路进行检查，确保元件之间的连接正确无误。

1. 参数设置
   对主电路的各个元件进行参数设置。例如，设置IGBT的饱和电压、电阻值等参数，这些参数需要与实际元件的参数相匹配，以确保仿真的准确性。

motor.parameters['R'] = 0.5  # 电机绕组电阻
motor.parameters['L'] = 0.01  # 电机绕组电感
igbt.parameters['Vf'] = 0.7  # IGBT的门槛电压
igbt.parameters['Ron'] = 0.001  # IGBT的导通电阻

二、矢量控制SVPWM算法搭建

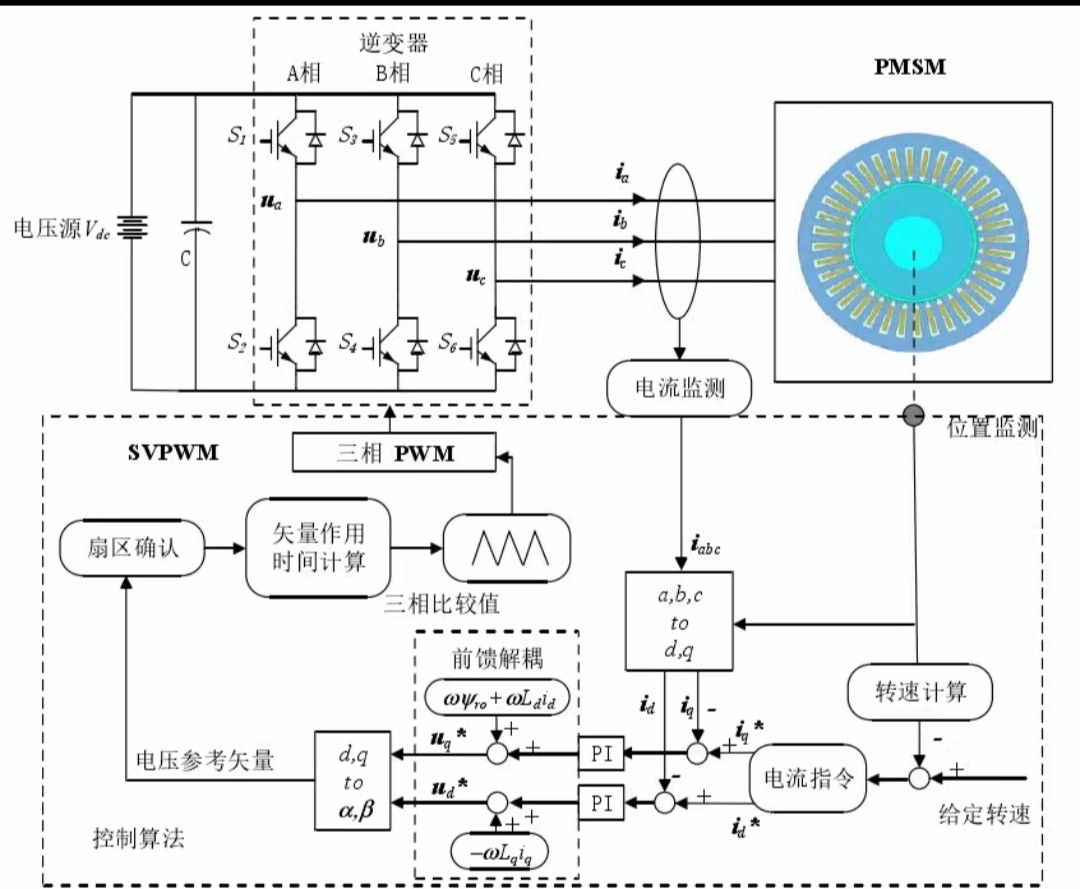

矢量控制（Vector Control）是一种先进的电机控制方法，它通过将定子电流分解为励磁电流和转矩电流分量，实现了对电机转矩和磁链的独立控制。SVPWM（Space Vector Pulse Width Modulation）是一种高效的PWM控制策略，能够有效提高电机的效率和功率密度。

1. SVPWM算法模块搭建

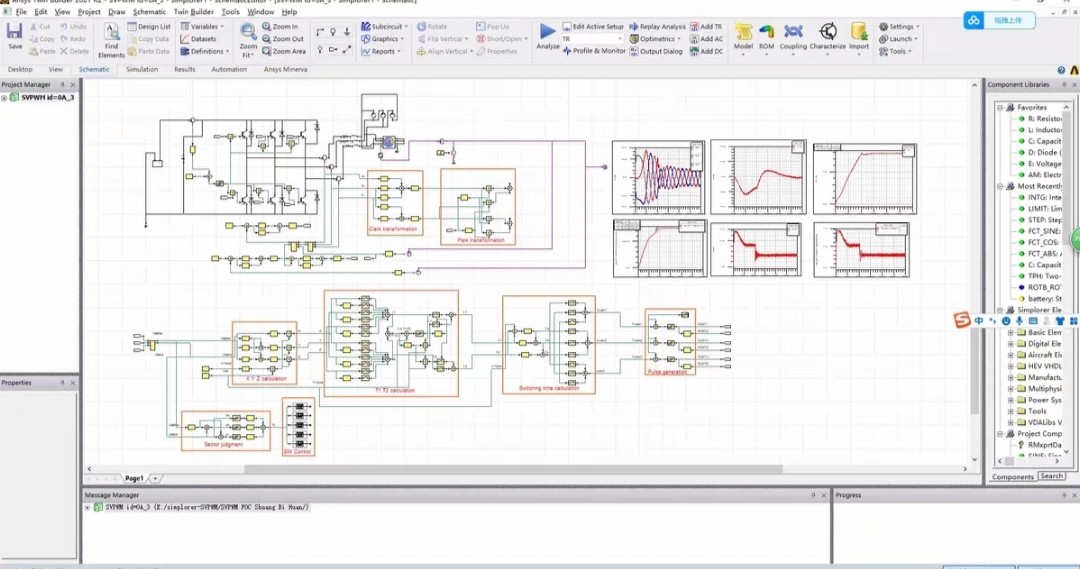

   在Simplorer中，我们可以通过搭建SVPWM模块来进行控制算法的仿真。SVPWM模块包括坐标变换、比例积分调节器、空间矢量生成和PWM信号生成等部分。

1. SVPWM算法参数设置
   对SVPWM算法的各个参数进行设置。例如，设置比例积分调节器的增益、空间矢量的扇区判断条件等参数。

1. 信号连接
   将SVPWM模块的输出信号与主电路的IGBT模块进行连接，从而实现对主电路的控制。

# 示例代码：SVPWM算法实现
defsvpwm(v_alpha, v_beta, fs):
    # 坐标变换
    v1, v2, v0 = abc_conversion(v_alpha, v_beta)

    # 空间矢量生成
    vектор = space_vector_generation(v1, v2, v0)

    # PWM信号生成
    pwm_signals = pwm_generation(vектор, fs)
    return pwm_signals

# 示例代码：坐标变换
def abc_conversion(v_alpha, v_beta):
    v1 = (v_alpha + v_beta * 2)**0.5
    v2 = (v_alpha - v_beta * 2)**0.5
    v0 = -v_alpha
    return v1, v2, v0

三、仿真文件的可复制性和电机模型替换

为了方便用户在实际项目中使用，我们的仿真文件具有很强的可复制性和灵活性。用户可以根据自己的需求，轻松地将教程中的电机模型替换成自己的电机模型。具体操作步骤如下：

1. 替换电机模型
   在Simplorer中，找到电机模型的元件库，选择并拖放自己的电机模型到仿真文件中。

1. 更新参数
   对新添加的电机模型进行参数设置，确保其参数与实际电机的参数相匹配。

1. 重新仿真
   完成电机模型的替换和参数设置后，重新运行仿真，验证控制算法的性能。

# 示例代码：电机模型参数更新
new_motor.parameters['P'] = 4  # 极对数
new_motor.parameters['Ns'] = 1000  # 额定转速
new_motor.parameters['Vdc'] = 600  # 直流母线电压

四、总结

通过Simplorer与Maxwell的联合仿真，我们可以快速搭建电机场路耦合主电路，并实现矢量控制SVPWM算法的仿真。这种方法不仅能够帮助我们更好地理解电机的工作原理，还能优化控制算法，提升电机性能。此外，我们的仿真文件具有很强的可复制性和灵活性，用户可以根据自己的需求，轻松地将教程中的电机模型替换成自己的电机模型。

simplorer与Maxwell电机联合仿真，包含搭建好的Simplorer电机场路耦合主电路与控制算法（矢量控制SVPWM），包含电路与算法搭建的详细教程视频。 仿真文件可复制，可将教程中的电机模型换成自己的电机模型。

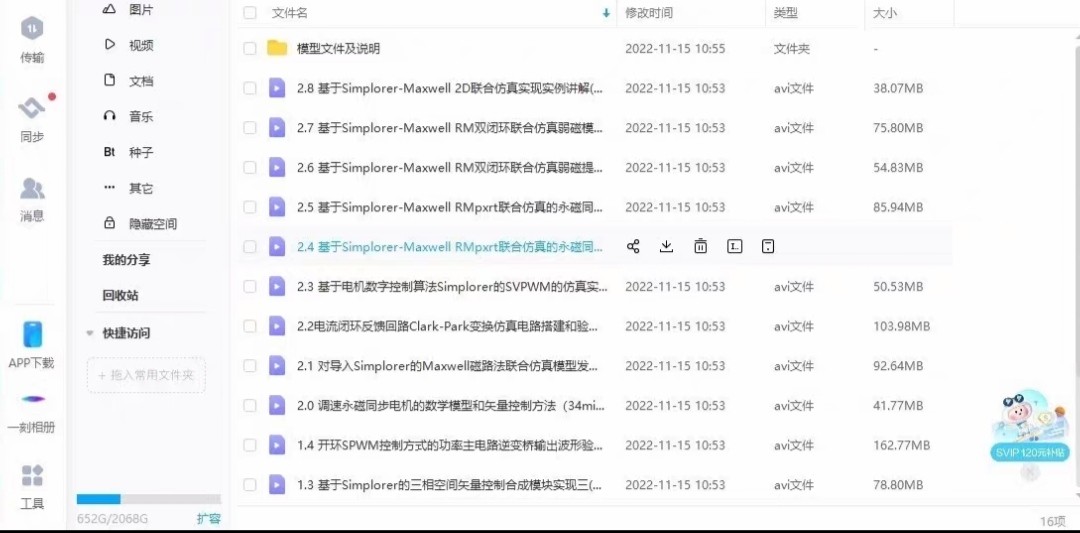

如果你对Simplorer和Maxwell的联合仿真感兴趣，或者希望更详细地了解矢量控制SVPWM算法的实现，可以观看我们的详细教程视频。在视频中，我们会一步一步地演示如何搭建主电路、实现控制算法，并对仿真结果进行分析。
