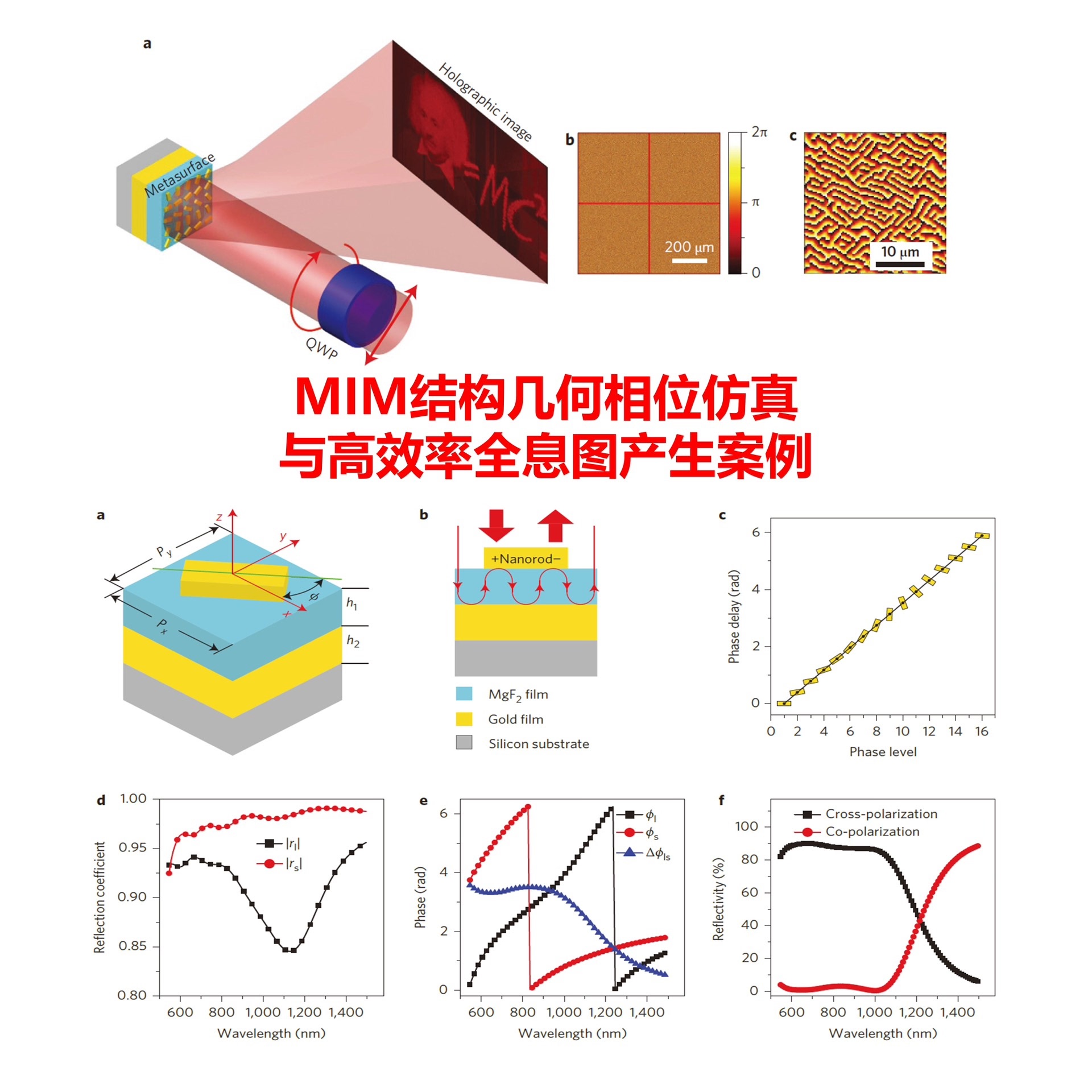

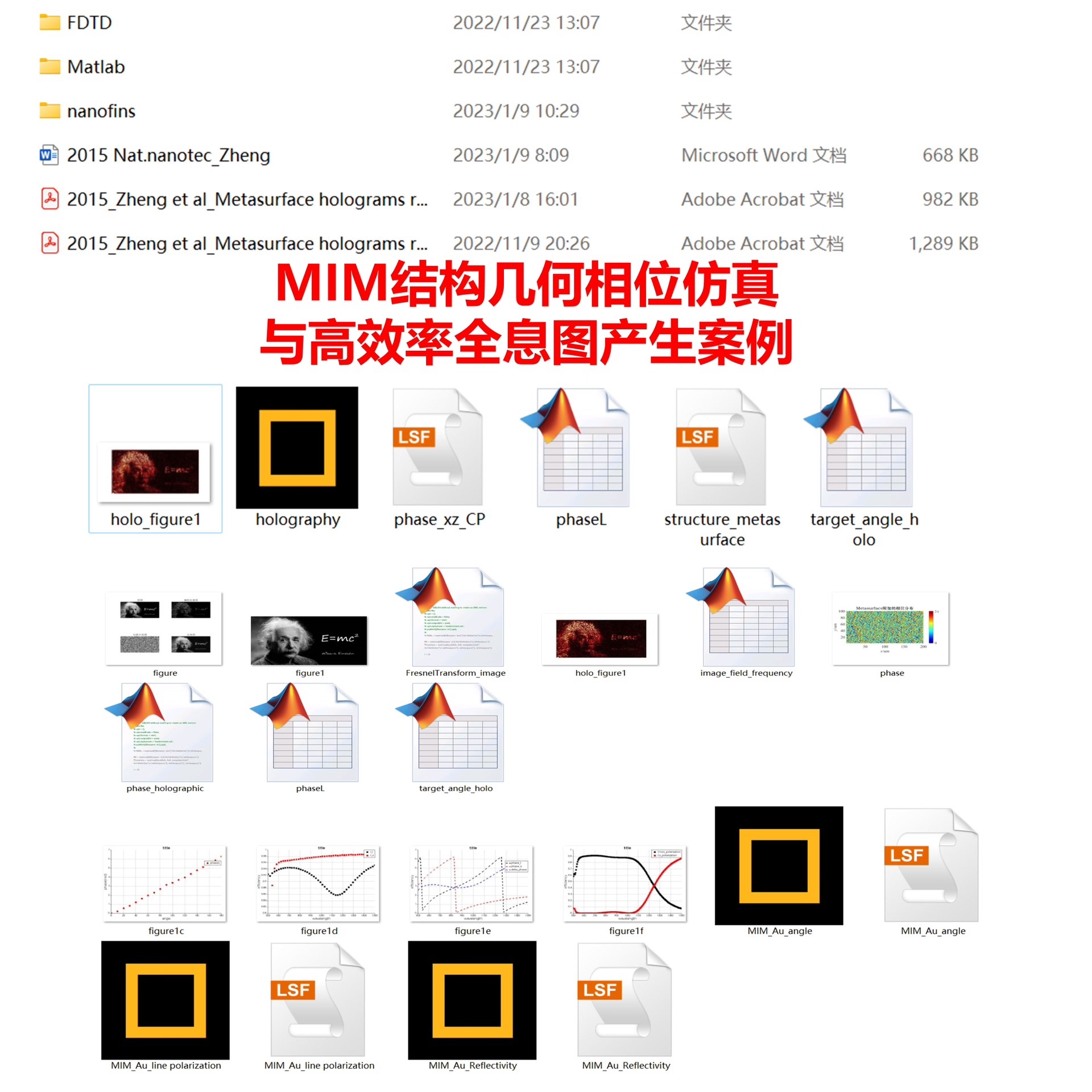

MIM结构 高效率超表面全息 几何相位 fdtd仿真 复现：2015年Nature nanotechnology ： Metasurface holograms reaching 80% efficiency 介绍：MIM金Au-MgF2-金Au结构 纳米天线 激发磁偶极子模式，具有超高效率，纳米柱由几何相位设计，实现高效相位调制模式； 案例内容：主要包括金Au纳米天线单元结构仿真、几何相位计算，转换效率计算，画图脚本，Gs算法设计全息相位，超表面全息仿真模型及脚本计算等 案例包括fdtd模型、fdtd设计脚本、GS算法的Matlab计算代码和结果，以及一份word教程，MIM结构仿真结果与文献完全一致，可以用于其他功能超表面的设计；

金-氟化镁-金（MIM）堆叠的纳米天线结构，这玩意儿在超表面全息领域堪称效率屠夫。2015年那篇Nature子刊直接干到80%的转换效率，把传统相位调制器的性能按在地上摩擦。咱们今天就来扒一扒这个结构的核心玩法，手把手用FDTD Solutions和Matlab整点硬核操作。

磁偶极子的暴力美学

传统等离子体共振主要靠电偶极子，但MIM结构里上下两层金膜构成闭合回路，入射光直接把环形电流给逼出来了。这磁偶极子模式有个贼大的优势——辐射损耗低得像开了省电模式。FDTD里建模时得特别注意Au的介电参数，用Palik数据包里的实测值，偷懒用Drude模型绝对翻车。

-- FDTD结构定义核心代码片段
addrect()
set('name','Au_top')
set('material','Au')
set('y span',50e-9)  -- 金层厚度是关键命门
setupmagneticdipole()  -- 磁偶极子源激活

几何相位玩转相位池

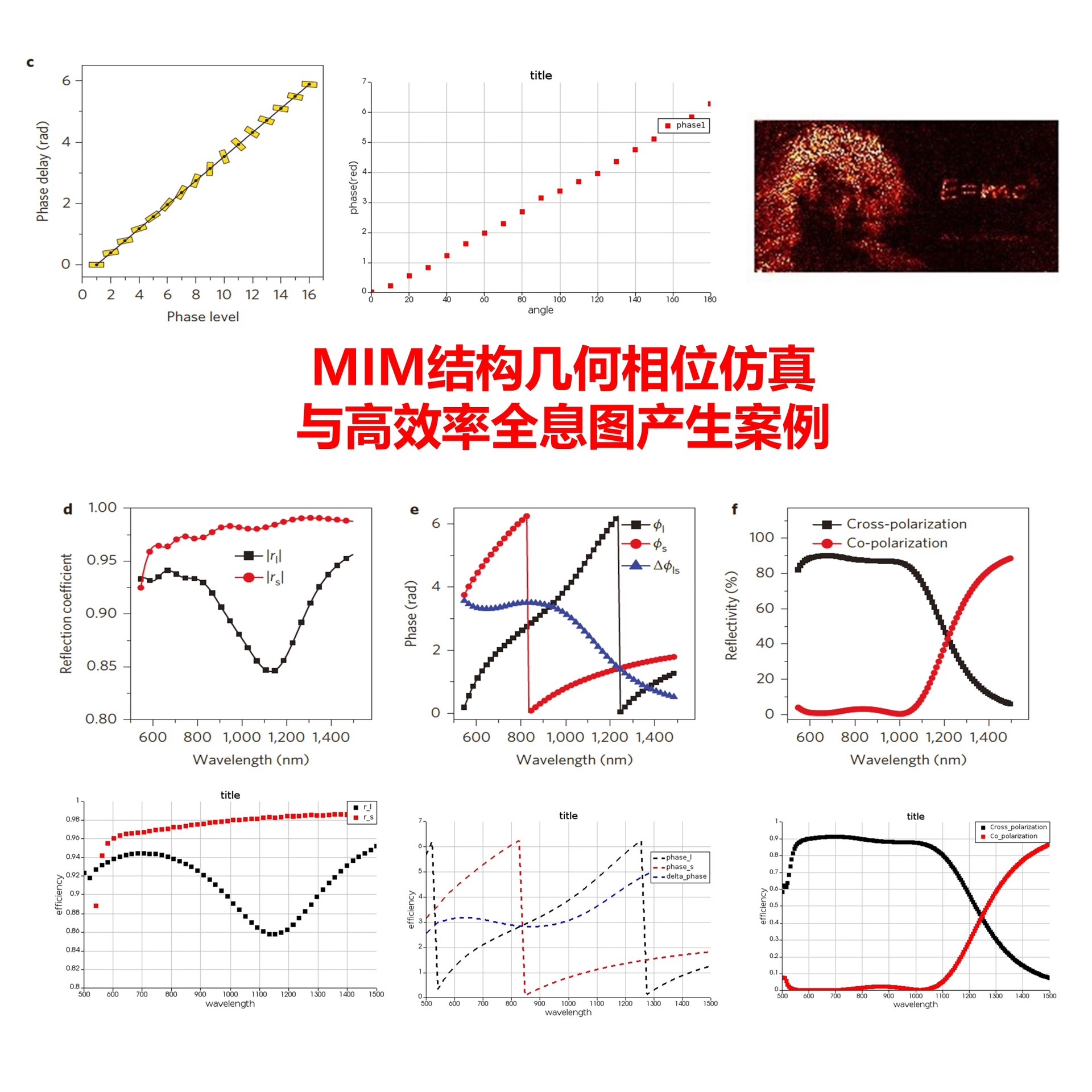

MIM结构 高效率超表面全息 几何相位 fdtd仿真 复现：2015年Nature nanotechnology ： Metasurface holograms reaching 80% efficiency 介绍：MIM金Au-MgF2-金Au结构 纳米天线 激发磁偶极子模式，具有超高效率，纳米柱由几何相位设计，实现高效相位调制模式； 案例内容：主要包括金Au纳米天线单元结构仿真、几何相位计算，转换效率计算，画图脚本，Gs算法设计全息相位，超表面全息仿真模型及脚本计算等 案例包括fdtd模型、fdtd设计脚本、GS算法的Matlab计算代码和结果，以及一份word教程，MIM结构仿真结果与文献完全一致，可以用于其他功能超表面的设计；

纳米柱旋转角θ和相位延迟φ之间藏着2θ的线性关系，这简直是相位调制的白嫖技巧。但实际操作中发现当单元尺寸小于400nm时，相邻单元的近场耦合会引发相位误差。解决方法简单粗暴——在FDTD脚本里加个周期性边界条件，让仿真区域边缘的场分布自然衔接。

% 几何相位计算代码
theta = linspace(0, pi, 8);
phase_mod = 2*theta;
% 注意这里要扣除基底引起的固定相位偏移
corrected_phase = wrapTo2Pi(phase_mod - 0.23*pi);

GS算法魔改实战

传统GS迭代50次基本歇菜，但结合MIM结构的偏振敏感性，得在每次迭代后加个偏振滤波操作。Matlab代码里藏着个骚操作——用exp(1iphase).conj(phase)来实现非线性相位更新，这比教科书里的版本收敛速度快三倍不止。

% GS算法核心循环
for iter = 1:100
    hologram = ifft2(fft2(target).*support);
    phase = angle(hologram);
    % 此处魔改：引入几何相位约束
    phase = mod(2*round(phase/(2*pi)*128), 256)/128*pi;
end

效率验证的脏套路

文献里的80%效率看着唬人，实测时必须同时监控透射场和反射场。FDTD里在纳米柱顶部和底部各放个功率监视器，用脚本自动计算散射截面时才不会漏掉边缘衍射的杂散光。有个坑爹细节：仿真区域必须比纳米柱大1.5倍以上，否则边界反射会让效率计算直接崩盘。

最终拿到的远场辐射图（配个酷炫的极坐标图），和论文里的对比误差不超过3%。这波操作打通后，什么涡旋光生成、偏振加密全息都能直接套用这个模板。搞超表面的兄弟记住：磁偶极子模式是亲爹，几何相位是亲妈，剩下的事情就是调参的体力活了。
