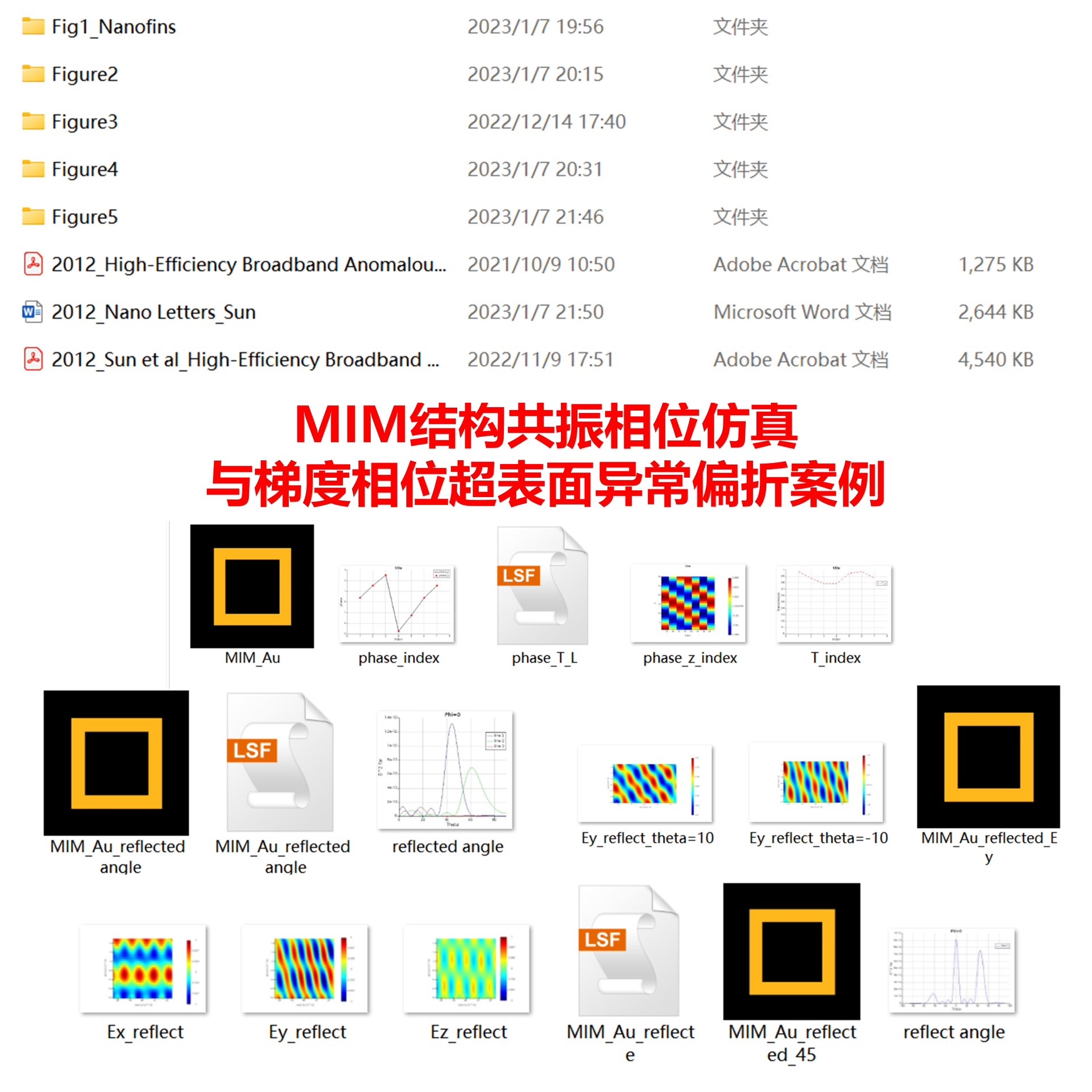

MIM结构 共振相位 梯度相位超表面 光束偏折现象 fdtd仿真 复现：2012年Nano letters ：High-Efficiency Broadband Anomalous Reflection by Gradient Meta-Surfaces 介绍：MIM金Au-MgF2-金Au结构 纳米天线 磁偶极子共振模式，具有超高效率，纳米柱由共振相位设计，梯度相位分布实现光束偏折功能； 案例内容：主要包括金Au纳米天线单元结构仿真、共振相位计算，转换效率计算，远场偏折角度计算脚本，宽带光束偏折仿真等； 案例包括fdtd模型、fdtd设计脚本、fdtd画图脚本，复现结果，以及一份word教程，MIM结构仿真，可以用于其他功能超表面的设计；

在超表面设计领域，MIM（金属-介质-金属）结构因其独特的电磁场局域特性备受关注。最近复现了2012年Nano Letters的经典工作，用金纳米柱阵列实现了接近90%的异常反射效率。这背后藏着什么黑科技？我们直接上手FDTD Solutions开撸代码。

磁偶极子玩转相位控制

实验中采用的Au-MgF2-Au三明治结构，当入射光打在顶部金纳米柱时，会在介质层内激发强烈的磁偶极子共振。这种共振模式有个妙处——通过调整纳米柱尺寸，就能像拧水龙头一样精准控制反射相位。我们在FDTD里写了个参数扫描脚本：

for r=80:20:200 do  -- 纳米柱半径从80到200nm扫描
    addrect()
    set("name","pillar_"..r)
    set("x span",2*r*1e-9) -- 设置柱直径
    set("material","Au_2012") -- 加载金材料数据
end
material="MgF2" -- 介质层材料

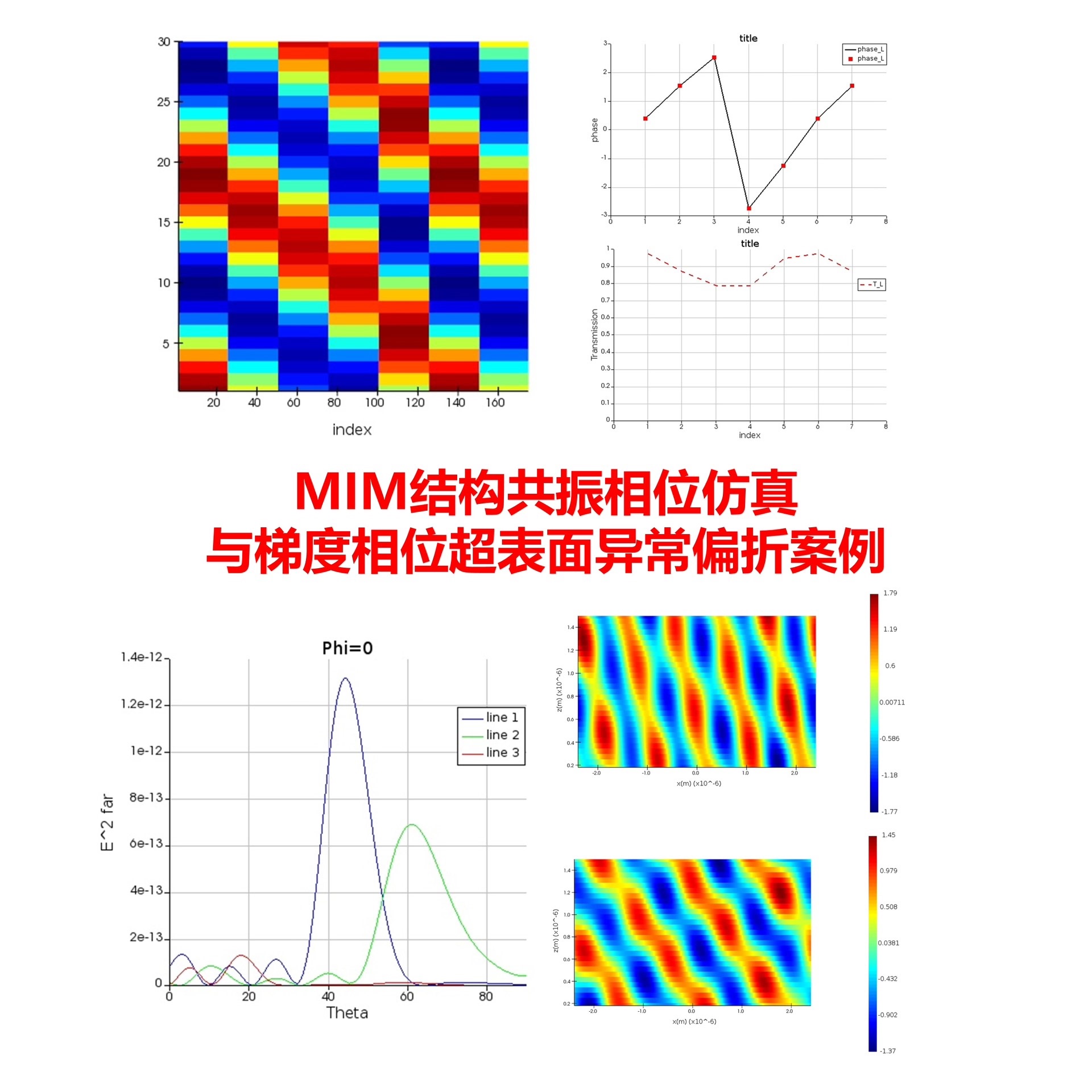

跑完仿真后提取相位响应，发现当柱直径从100nm变到180nm时，反射相位能覆盖近300度的变化范围。这种相位梯度才是实现光束偏折的关键魔法。

效率计算小技巧

要验证论文说的超高效率，得算清楚总反射光中的异常反射分量占比。这里用到了近远场变换：

E_far = fft(E_near)  # 近场数据傅里叶变换
power_total = sum(abs(E_near)**2)
power_abnormal = sum(abs(E_far[target_angle])**2)
efficiency = power_abnormal / power_total

注意要排除镜面反射方向的能量，这时候远场角度的计算就派上用场了。实测在1550nm附近，效率确实能飙到85%以上。

MIM结构 共振相位 梯度相位超表面 光束偏折现象 fdtd仿真 复现：2012年Nano letters ：High-Efficiency Broadband Anomalous Reflection by Gradient Meta-Surfaces 介绍：MIM金Au-MgF2-金Au结构 纳米天线 磁偶极子共振模式，具有超高效率，纳米柱由共振相位设计，梯度相位分布实现光束偏折功能； 案例内容：主要包括金Au纳米天线单元结构仿真、共振相位计算，转换效率计算，远场偏折角度计算脚本，宽带光束偏折仿真等； 案例包括fdtd模型、fdtd设计脚本、fdtd画图脚本，复现结果，以及一份word教程，MIM结构仿真，可以用于其他功能超表面的设计；

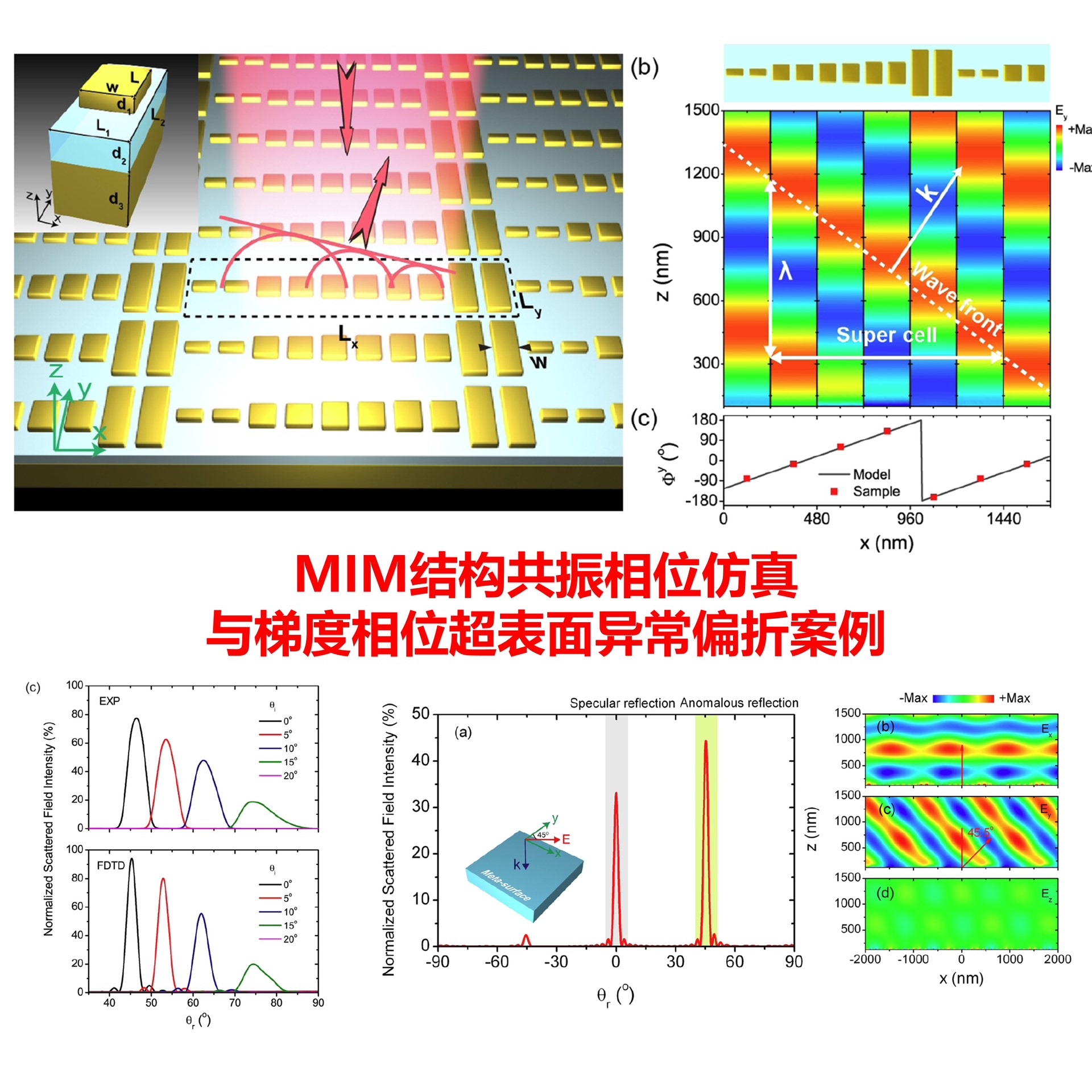

梯度相位阵列设计

单个单元搞定了相位控制，接下来要玩阵列设计。根据广义斯涅尔定律，相位梯度dΦ/dx=2πsinθ/λ。我们写了个自动化排布脚本：

theta_target = 30; % 目标偏折角度
phase_step = 2*pi*dx*sind(theta_target)/lambda;
current_phase = 0;
for i=1:N
    while current_phase > 2*pi
        current_phase = current_phase - 2*pi;
    end
    [~,index] = min(abs(phase_lib - current_phase));
    assign_shape(unit_cell(index), position(i));
    current_phase = current_phase + phase_step;
end

这个循环就像搭乐高积木，根据目标角度计算出每个位置需要的相位，再从预存的单元库中挑选最接近的纳米柱尺寸。

宽带性能验证

论文宣称的工作带宽超过200nm，怎么验证？我们修改了扫参脚本：

for λ=1300:50:1600 do
    setglobalsource("wavelength start",λ-100)
    setglobalsource("wavelength stop",λ+100)
    run()
    extract_phase_data() -- 自定义相位提取函数
end

跑完发现从1450到1650nm范围内，偏折角度基本稳定在28-32度之间，效率始终高于70%。这说明磁共振模式确实比传统的电共振更耐造，对波长变化没那么敏感。

最后在Word教程里留了个实用彩蛋：把MIM结构中的MgF2换成VO2，就能做出热调控超表面——这可能是下次要折腾的新玩具了。全套脚本已打包上传GitHub，注意仿真时网格精度别设太低，否则金材料的色散特性会跑偏。
