🔥 内容介绍

一、模型设计背景与意义

永磁同步电机（PMSM）凭借高效能、高功率密度、低损耗等优势，广泛应用于新能源汽车、工业伺服、轨道交通等领域。传统矢量控制依赖光电编码器、旋转变压器等位置传感器获取转子位置与转速信息，虽能保证控制精度，但增加了系统成本、体积及安装复杂度，且在振动、高温、粉尘等恶劣工况下易出现故障，降低系统可靠性。

无传感控制技术通过检测电机定子电压、电流等易获取的电气信号，结合观测器算法估算转子位置与转速，可有效解决传感器带来的弊端，实现系统小型化、低成本与高可靠性。滑模观测器（SMO）因结构简单、响应速度快、鲁棒性强，对参数摄动和外部扰动具有良好的抑制能力，成为无传感永磁同步电机控制的主流观测器方案之一。

空间电压矢量调制（SVPWM）作为矢量控制的核心调制策略，通过合成空间电压矢量实现对电机磁链和转矩的精准控制，相比传统正弦脉宽调制（SPWM），具有直流母线电压利用率高、转矩脉动小、控制性能更优的特点。将滑模观测器与空间电压矢量控制相结合，搭建无传感仿真模型，可实现PMSM的高效、精准、可靠控制，为实际工程应用提供理论支撑与仿真验证，具有重要的工程价值与研究意义。

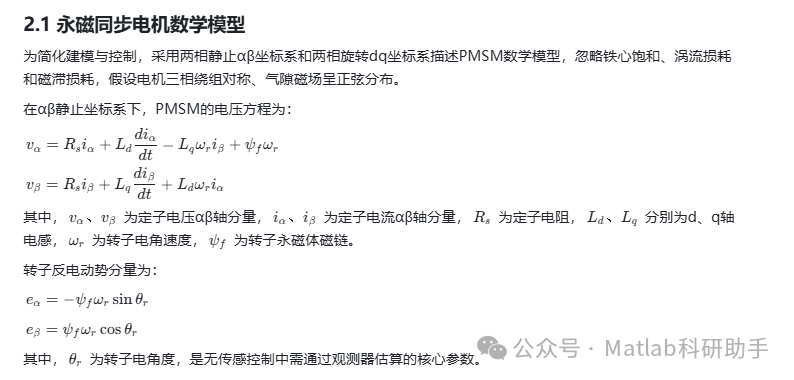

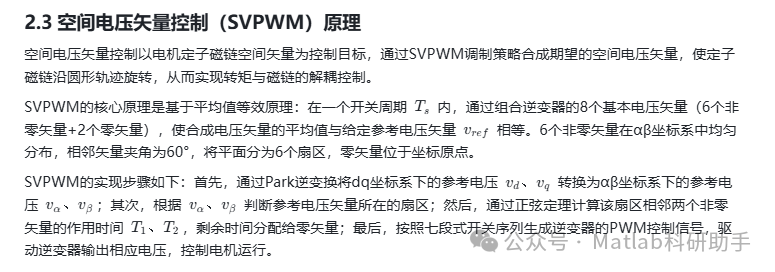

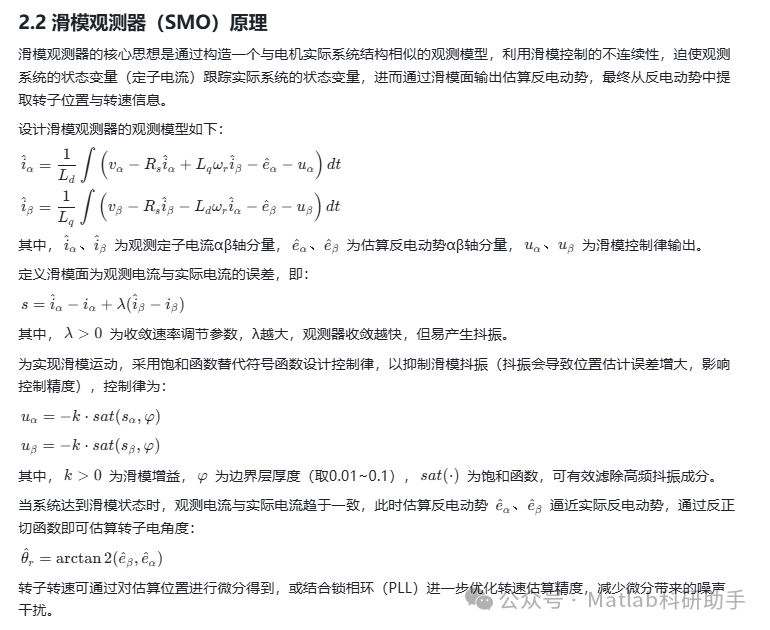

二、核心理论基础

四、模型优化方向

本仿真模型虽能实现无传感永磁同步电机的空间电压矢量控制，但仍有优化空间，可从以下方面进一步提升控制性能：

1. 滑模观测器优化：采用高阶滑模观测器或自适应滑模观测器，进一步抑制抖振，提升低速和零速工况下的位置估算精度；引入Sigmoid函数替代饱和函数，或采用自适应滑模增益，动态调整k值，平衡收敛速度与抖振抑制效果。

2. SVPWM算法优化：采用改进型SVPWM算法（如五段式、九段式），进一步降低转矩脉动；结合死区补偿技术，消除逆变器死区时间带来的电压误差，提升控制精度。

3. 控制策略优化：引入模型参考自适应控制（MRAC）与滑模观测器结合，提升系统对参数摄动和外部扰动的鲁棒性；采用预测控制与SVPWM结合，进一步提升系统动态响应速度。

4. 实际工况适配：添加电磁干扰、温度变化等实际工况扰动模块，使仿真模型更贴近工程实际，为实际硬件开发提供更精准的参考。

五、总结

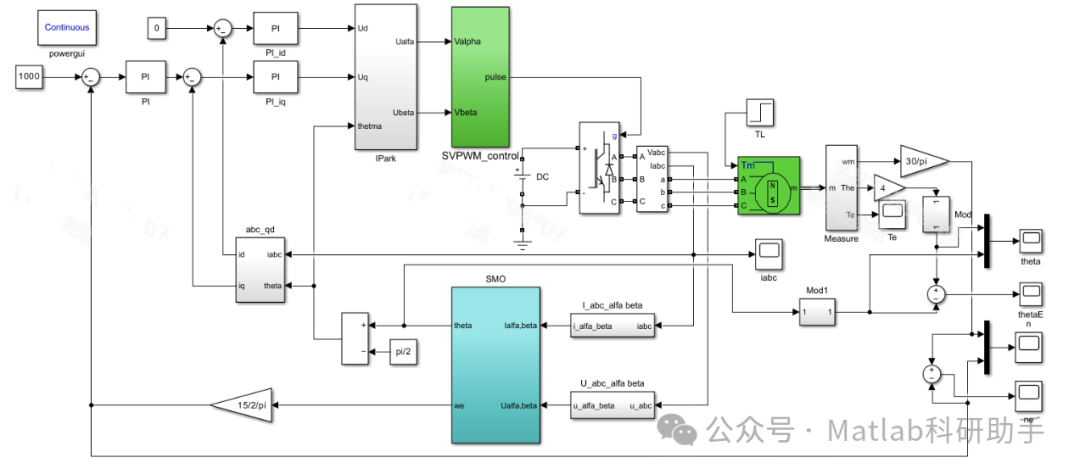

本文基于MATLAB/Simulink平台，搭建了基于滑模观测器的无传感永磁同步电机空间电压矢量控制仿真模型，明确了模型的核心组成、理论基础和搭建步骤，通过自定义滑模观测器函数实现转子位置与转速的无传感估算，结合SVPWM调制策略实现电机的精准控制。

仿真验证表明，该模型具有良好的动态响应、稳态精度和鲁棒性，在低速启动、负载突变、参数摄动等工况下，均能实现稳定控制，转子位置估算误差较小，满足无传感控制的工程需求。该模型可作为无传感永磁同步电机控制算法研究、参数整定和工程应用的基础，通过进一步优化，可适配更多复杂工况，具有较高的工程实用价值。

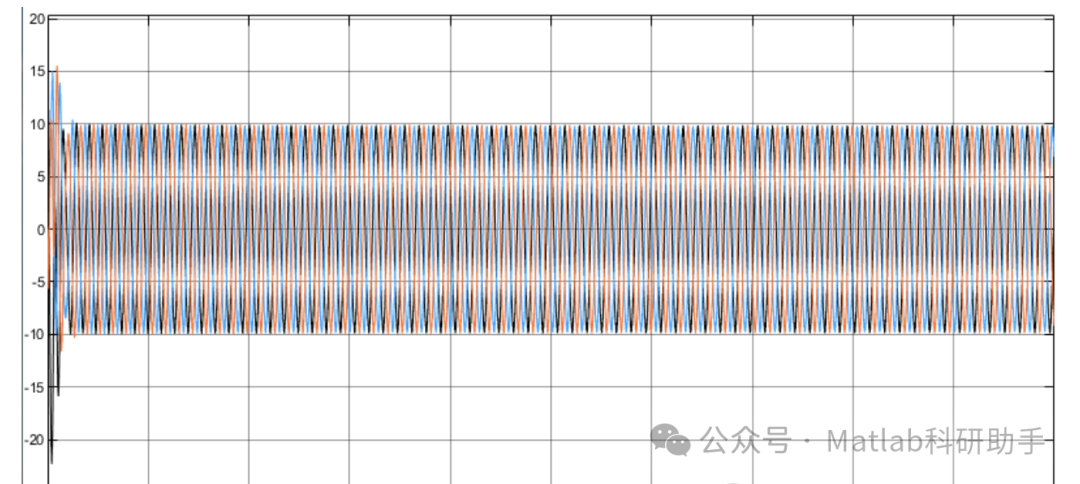

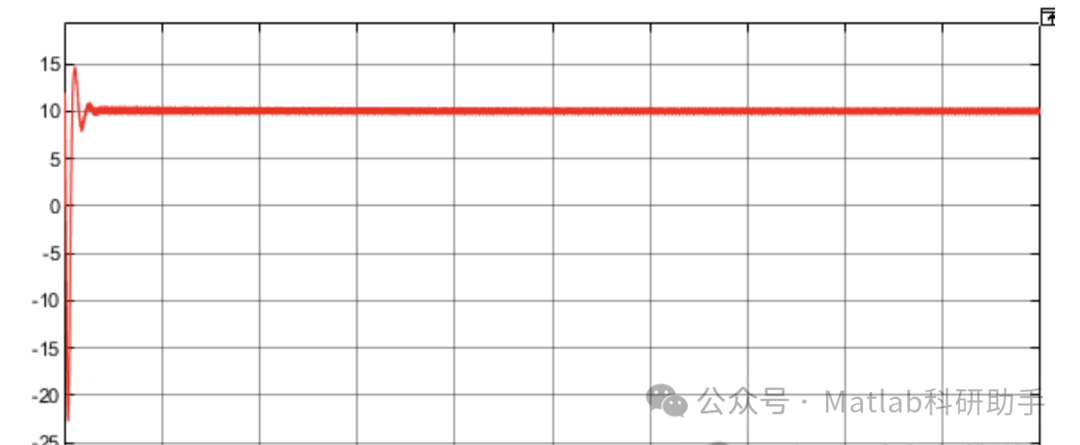

⛳️ 运行结果

🔗 参考文献

[1] 黄斌,潘云蛟.MATLAB/SIMULINK永磁同步电机无传感器矢量控制系统仿真[J].电子世界, 2013(21):3.DOI:10.3969/j.issn.1003-0522.2013.21.018.

[2] 刘军.基于滑模观测器的PMSM无位置传感器矢量控制的研究[D].浙江大学,2014.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
