基于储能电站服务的冷热电多微网系统 对于《基于储能电站服务的冷热电多微网系统双层优化配置》的复现 关键词：储能电站 共享储能电站 冷热电多微网 双层优化配置 参考文档：《基于储能电站服务的冷热电多微网系统双层优化配置》完全复现 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是一个共享储能电站的双层优化配置模型，将储能电站服务应用到多维网系统中，建立了考虑不同时间尺度的多维网双层规划模型，上层模型负责求解长时间尺度的储能电站配置问题，下层模型负责求解短时间尺度的多微网系统优化运行问题。 再 次，根据下层优化模型的Karush-Kuhn-Tucher(KKT)条件将下层模型转换为上层模型的约束条件，采用 Big-M 法对非线性问题线性化。 最后，通过 3 个场景的算例分析验证所提双层规划模型的合理性和有效性。

在能源领域，冷热电多微网系统结合储能电站服务，正逐渐成为高效能源利用的重要模式。今天咱就唠唠《基于储能电站服务的冷热电多微网系统双层优化配置》的复现过程。

一、关键词解析

储能电站，就像是能源的“蓄水池”，能在能源富足时存储起来，在短缺时释放。共享储能电站则是多个微网系统可以共同使用的储能设施，提高了储能资源的利用率。冷热电多微网，这是一个整合了制冷、供热和供电的综合能源网络，旨在实现能源的梯级利用，提升整体效率。而双层优化配置，就是从不同层面去规划储能电站和多微网系统的运行，以达到最优的配置和运行效果。

二、仿真平台选择：MATLAB + CPLEX

MATLAB 大家都不陌生，它强大的矩阵运算和绘图功能，在各种工程和科学计算中都是一把好手。CPLEX 则是专业的优化求解器，两者结合，为咱们的双层优化配置模型求解提供了有力工具。

三、代码核心逻辑

代码主要构建了一个共享储能电站的双层优化配置模型。

1. 双层规划模型建立

• 上层模型：负责解决长时间尺度下储能电站的配置问题。比如说，确定要建设多大容量的储能电站，以及它的一些关键参数设定。以一个简单的容量决策变量 Es 为例（实际模型会复杂得多）：

`matlab

% 定义上层模型变量

Es = sdpvar(1,1,'full'); % 储能电站容量

`

这里通过 sdpvar 函数在 MATLAB 中定义了一个变量 Es 用于表示储能电站容量，后续会在上层模型的目标函数和约束条件中使用它。

• 下层模型：处理短时间尺度的多微网系统优化运行问题。像每个时间段内冷、热、电的分配，设备的启停状态等。比如一个简单的热电联产设备的发电功率变量 P_cht 定义：

`matlab

基于储能电站服务的冷热电多微网系统 对于《基于储能电站服务的冷热电多微网系统双层优化配置》的复现 关键词：储能电站 共享储能电站 冷热电多微网 双层优化配置 参考文档：《基于储能电站服务的冷热电多微网系统双层优化配置》完全复现 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是一个共享储能电站的双层优化配置模型，将储能电站服务应用到多维网系统中，建立了考虑不同时间尺度的多维网双层规划模型，上层模型负责求解长时间尺度的储能电站配置问题，下层模型负责求解短时间尺度的多微网系统优化运行问题。 再 次，根据下层优化模型的Karush-Kuhn-Tucher(KKT)条件将下层模型转换为上层模型的约束条件，采用 Big-M 法对非线性问题线性化。 最后，通过 3 个场景的算例分析验证所提双层规划模型的合理性和有效性。

% 定义下层模型变量

P_cht = sdpvar(T,1,'full'); % T 为时间周期数，热电联产设备发电功率

`

P_cht 表示在不同时间周期 T 内热电联产设备的发电功率，这些变量的设定和约束，构成了下层模型对多微网系统实时运行的优化控制。

2. 模型转换与线性化

• 基于 KKT 条件转换：根据下层优化模型的 Karush - Kuhn - Tucher（KKT）条件，将下层模型巧妙地转换为上层模型的约束条件。这一步就像是把下层复杂的实时运行规则，以一种简洁的方式融入到上层的长期规划中。比如说，通过分析下层模型中某个设备运行功率和成本之间的关系，利用 KKT 条件得出一个等式约束，将其加入到上层模型里。
• Big - M 法线性化：实际工程问题中很多是非线性的，不利于求解。采用 Big - M 法对非线性问题进行线性化处理。举个例子，如果有一个非线性的约束条件像 x y <= z（x, y, z 为模型变量），利用 Big - M 法可以将其转化为线性约束。假设 x 是 0 - 1 变量，引入一个足够大的正数 M，可以转化为 y <= z + M (1 - x) 和 0 <= z + M * x - y。这样就可以利用 CPLEX 这样的线性求解器来处理问题啦。

四、算例分析

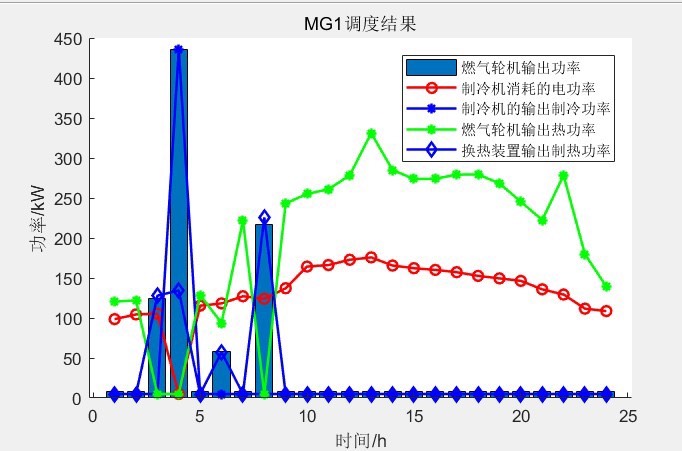

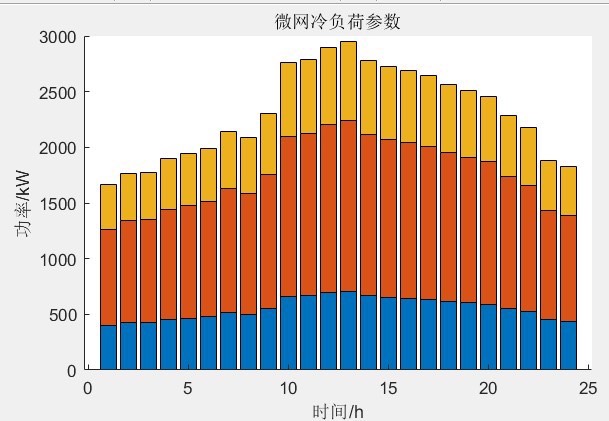

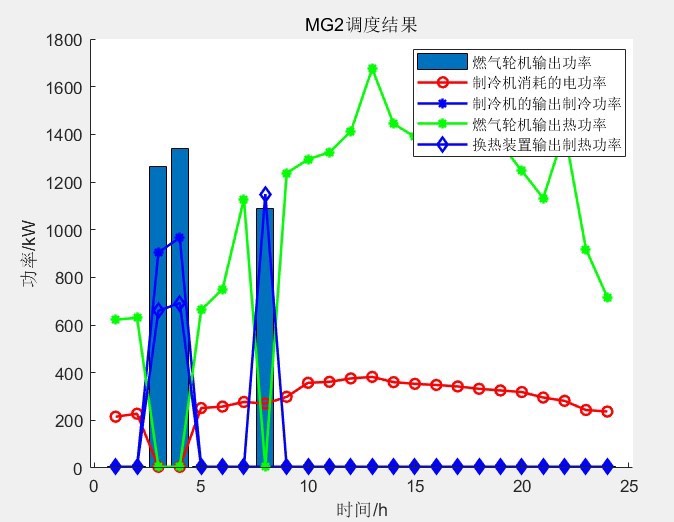

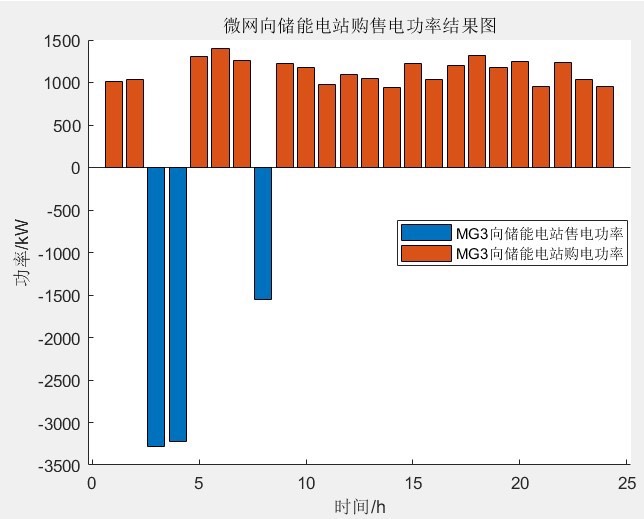

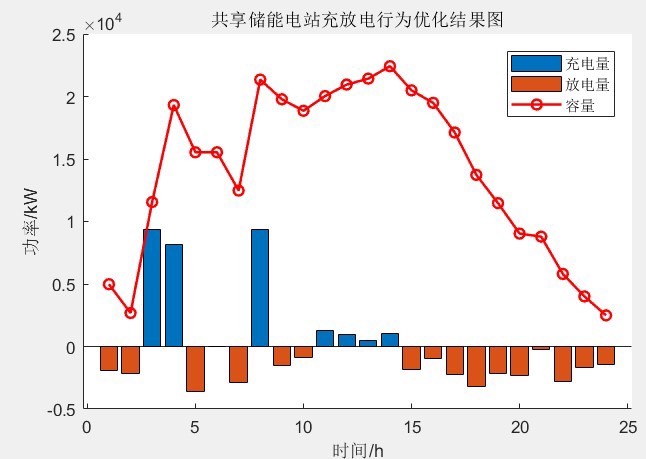

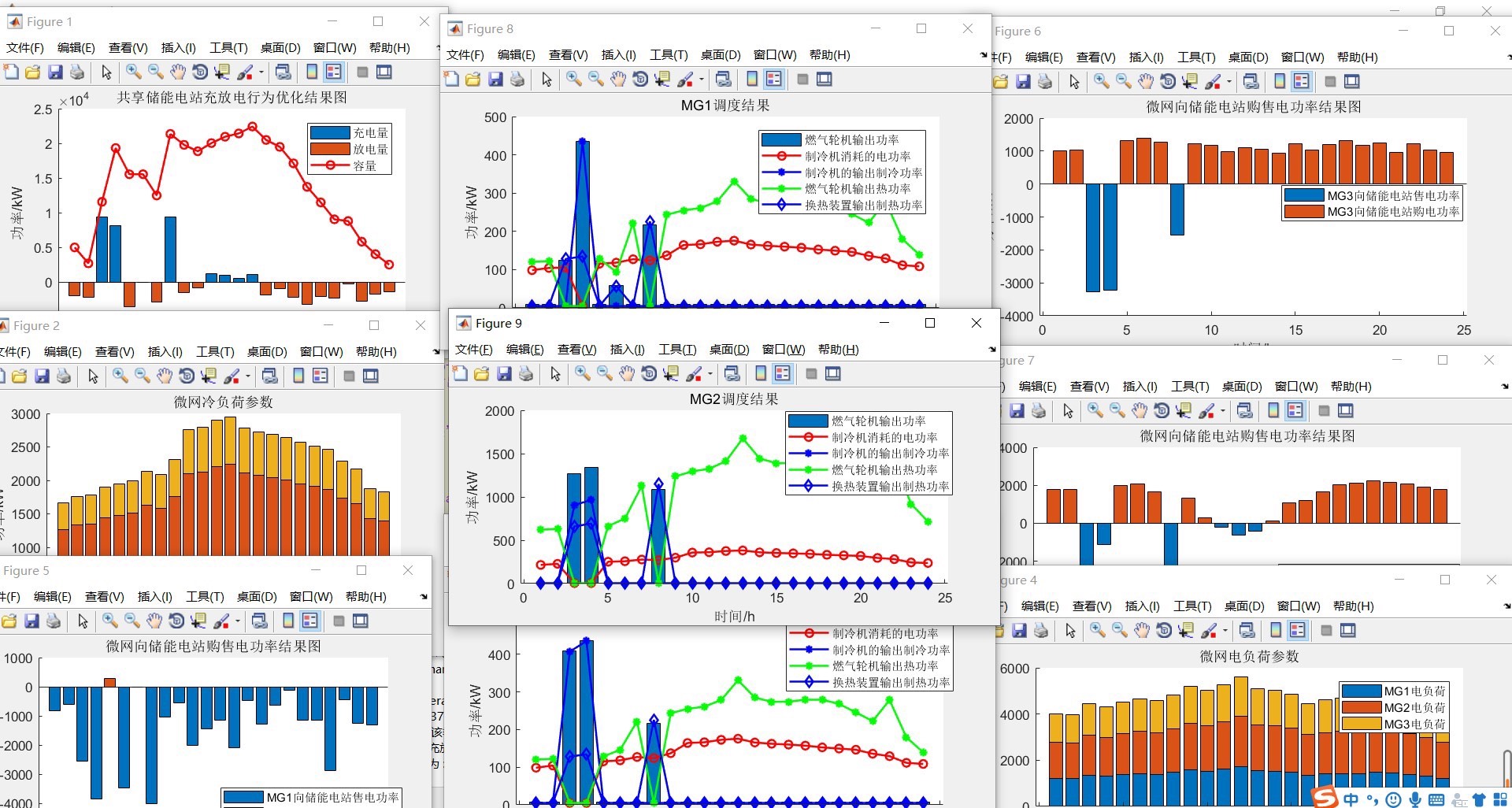

最后通过 3 个场景的算例分析，验证所提双层规划模型的合理性和有效性。不同场景可以设置不同的能源需求、储能成本、设备参数等条件。比如场景一设置常规的能源需求和成本，场景二增加能源需求的波动性，场景三提高储能设备的成本。通过对不同场景下模型运行结果的分析，对比储能电站的配置是否合理，多微网系统的运行成本是否达到最优等，来全面评估模型。

在能源领域不断探索的道路上，这种基于储能电站服务的冷热电多微网系统双层优化配置模型，无疑为我们实现高效、可持续的能源利用提供了重要的思路和方法。通过这次复现，也让我们对其内在原理和实现过程有了更深入的理解。
