永磁同步电机电流内环PR控制Matlab/simulink仿真模型，参数已设置好，可直接运行。 属于PMSM转速电流双闭环矢量控制系统模型。 电流内环采用PR控制器，不需要旋转坐标变换，在静止坐标下进行矢量控制，转速外环采用PI控制器。 波形完美，包含原理说明文档和参考文献。

最近在研究永磁同步电机（PMSM）控制，给大家分享一个超实用的 PMSM 转速电流双闭环矢量控制系统的 Matlab/Simulink 仿真模型，特别是电流内环采用 PR 控制的版本。

模型概述

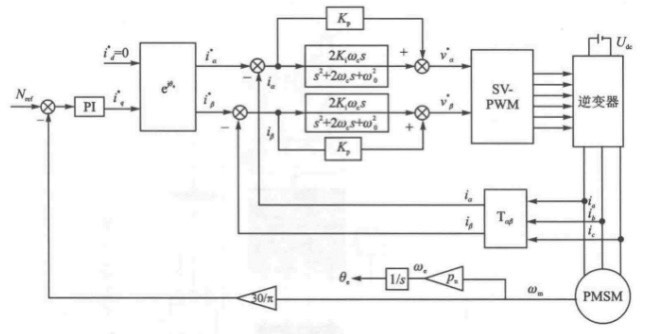

这个模型参数都已经设置妥当，拿到手就能直接运行，相当方便。它属于 PMSM 转速电流双闭环矢量控制系统，转速外环用的是经典的 PI 控制器，而电流内环则采用 PR 控制器。这里的 PR 控制器可不一般，它不需要进行旋转坐标变换，直接在静止坐标下就能实现矢量控制，这就大大简化了控制算法的复杂度。

电流内环 PR 控制器原理

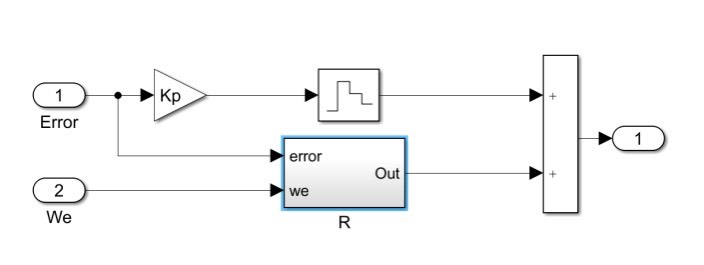

PR 控制器，也就是比例谐振控制器，其传递函数一般可以写成：

% 假设kp为比例系数，kr为谐振系数，wc为截止频率，w0为谐振频率
kp = 0.5;
kr = 10;
wc = 100;
w0 = 314; % 对应50Hz

num = [kp*wc^2+kr, 0, kr*w0^2];
den = [1, wc, w0^2];
PR_controller = tf(num, den);

这段 Matlab 代码构建了一个简单的 PR 控制器传递函数模型。这里 kp 是比例系数，它主要影响系统的快速响应性，数值越大，系统对误差的响应就越快。kr 是谐振系数，它决定了控制器对特定频率信号的增益，在永磁同步电机控制中，我们希望它对电机的基波频率（比如常见的 50Hz 或 60Hz）有很高的增益，从而能很好地跟踪和控制该频率下的电流。wc 是截止频率，它类似于一个“门槛”，控制着控制器对不同频率信号的作用范围。w0 就是我们期望跟踪的谐振频率，比如这里设置为 314rad/s，对应 50Hz 的市电频率。

永磁同步电机电流内环PR控制Matlab/simulink仿真模型，参数已设置好，可直接运行。 属于PMSM转速电流双闭环矢量控制系统模型。 电流内环采用PR控制器，不需要旋转坐标变换，在静止坐标下进行矢量控制，转速外环采用PI控制器。 波形完美，包含原理说明文档和参考文献。

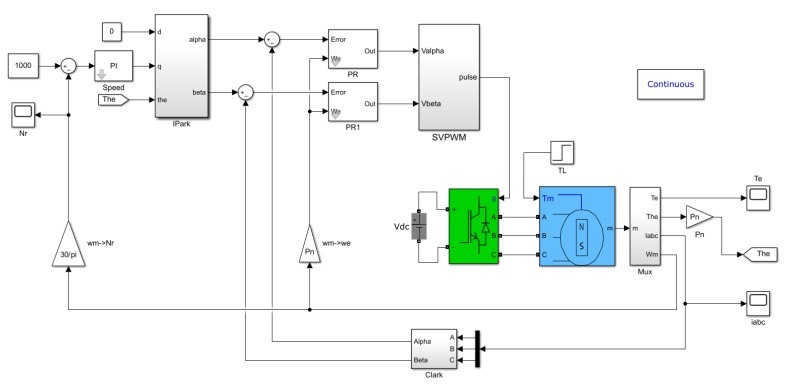

在 Simulink 模型中，电流内环采用 PR 控制器，直接在静止的 $\alpha - \beta$ 坐标系下对电流进行控制。相比于传统的在旋转 $d - q$ 坐标系下的控制方法，它避免了复杂的坐标变换计算，不仅减少了计算量，还提高了系统的实时性和稳定性。

转速外环 PI 控制器

转速外环采用经典的 PI 控制器，其传递函数为：

% 假设kp_speed为转速环比例系数，ki_speed为转速环积分系数
kp_speed = 0.1;
ki_speed = 1;

num_speed = [kp_speed, ki_speed];
den_speed = [1, 0];
PI_speed_controller = tf(num_speed, den_speed);

这里 kpspeed 控制着转速环对转速误差的快速响应能力，kispeed 则用于消除稳态误差。通过合理调整这两个参数，可以让电机的转速快速、稳定地跟踪给定值。

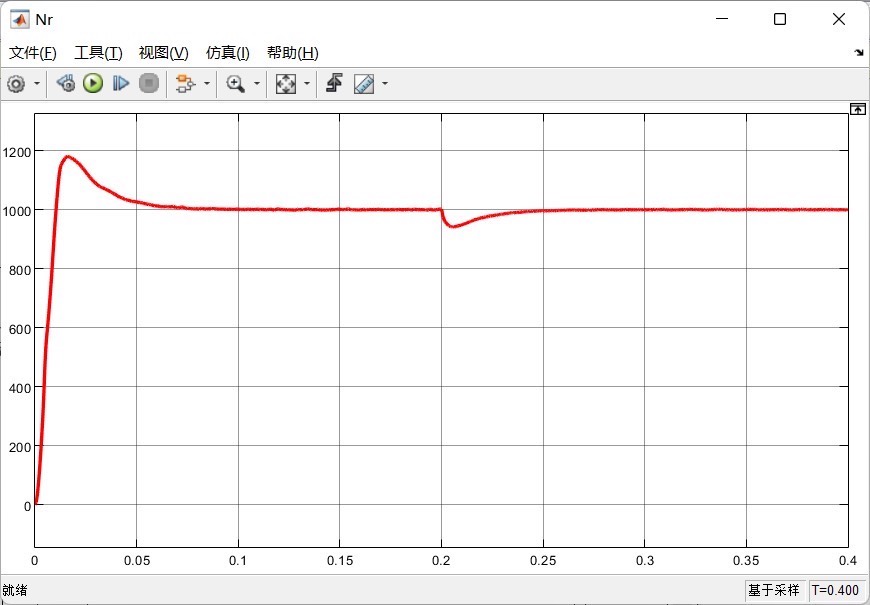

仿真波形

运行这个仿真模型，得到的波形非常完美。从电流波形可以清晰看到，电流内环的 PR 控制器能够很好地跟踪电流指令，在各种工况下都能保持稳定的输出。转速波形也能快速、平滑地达到给定转速，并在负载变化等情况下保持稳定。

资料完备性

这个模型还贴心地配备了原理说明文档和参考文献。原理说明文档详细阐述了 PMSM 的工作原理、双闭环控制策略以及 PR 控制器和 PI 控制器的设计思路，即使是对这块知识不太熟悉的朋友，也能通过文档快速上手理解。参考文献则为进一步深入研究提供了方向，方便大家拓展知识面。

总之，这个永磁同步电机电流内环 PR 控制的 Matlab/Simulink 仿真模型，无论是对于学习 PMSM 控制的新手，还是需要进行相关研究和项目开发的工程师，都是一个不可多得的好资源，强烈推荐大家下载运行研究一番。
